VEX plastmasas savienotāji un atdalīšanas elementi ir VEX plastmasas konstrukciju sistēmas stiprinājumi. (1. paaudzes) un (2. paaudzes) komplektos iekļautie savienotāji un atdaliņi darbojas vienādi, taču var būt dažādās krāsās. (2. paaudzes) komplekts nodrošina papildu savienotāju un atdalījumu veidus.

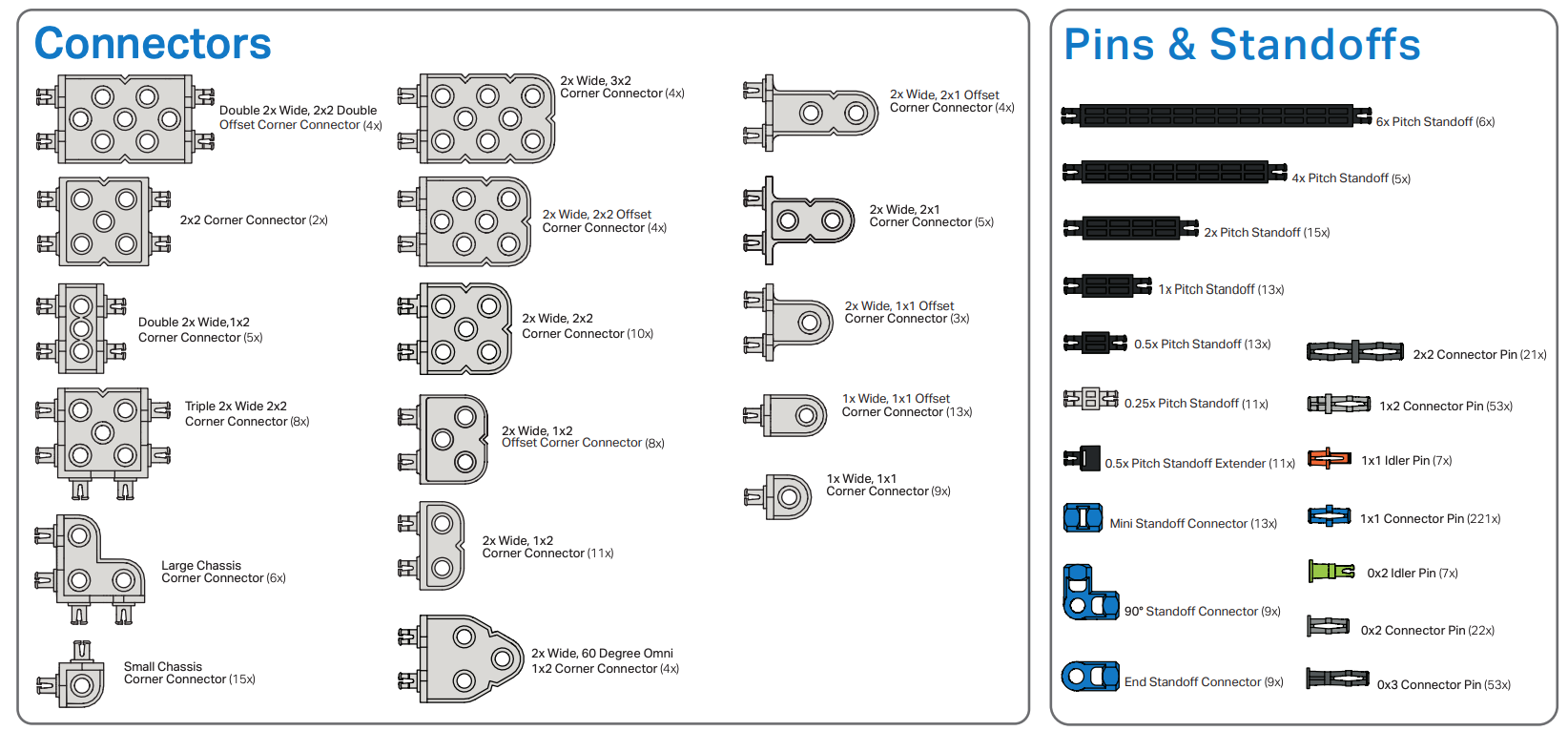

Šis attēls ilustrē IQ (2. paaudzes) savienotājus un atstarpes.
VEX plastmasas savienotāju/atstarpju funkcijas svārstās no vispārīgiem līdz ļoti specifiskiem lietojumiem atkarībā no savienotāja veida.
Piespraudes
Tapas tiek izmantotas, lai savienotu daudzas robota sastāvdaļas no elektronikas līdz robota struktūrai. Tālāk ir parādīti daži tapu veidu piemēri.

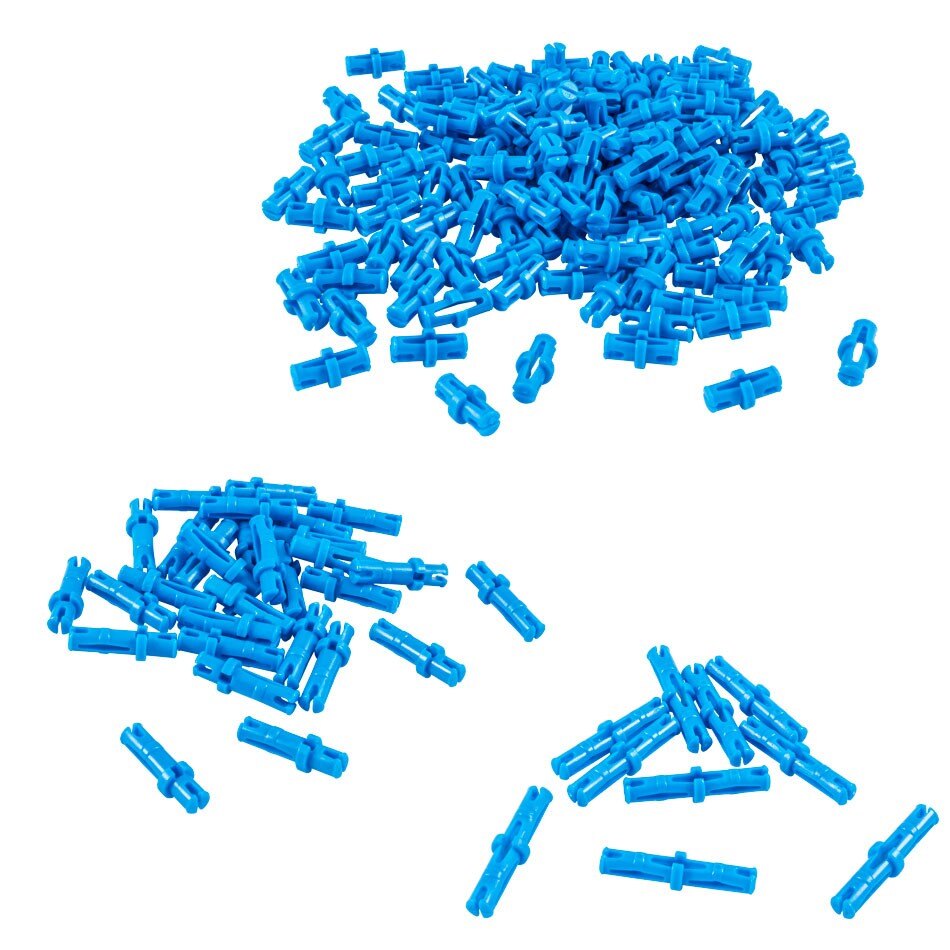

- Savienotāju tapas ir paredzētas ievietošanai detaļu caurumos piestiprināšanai. Ir 1x1 savienotāja tapas, kas ir paredzētas, lai savienotu vienu komponentu ar citu, piemēram, lai savienotu robota smadzenes ar staru. (Piemēru tam var redzēt VEX IQ Clawbot veidošanas instrukcijās.) Ir 1x2 savienotāja tapas, kas savieno vienu komponentu ar diviem papildu komponentiem, piemēram, savieno stūra savienotāju ar 2X staru un pēc tam pievieno papildu 1X staru. Visbeidzot, ir 2x2 savienotāju tapas, kas var pievienot divus komponentu slāņus diviem papildu komponentu slāņiem. Apskatiet tālāk norādītās 3D konstrukcijas, kurās parādīti 1x1, 1x2 un 2x2 savienotāju tapu izmantošanas piemēri.
1x1 savienotāja tapas
1x2 savienotāju tapas
2x2 savienotāju tapas

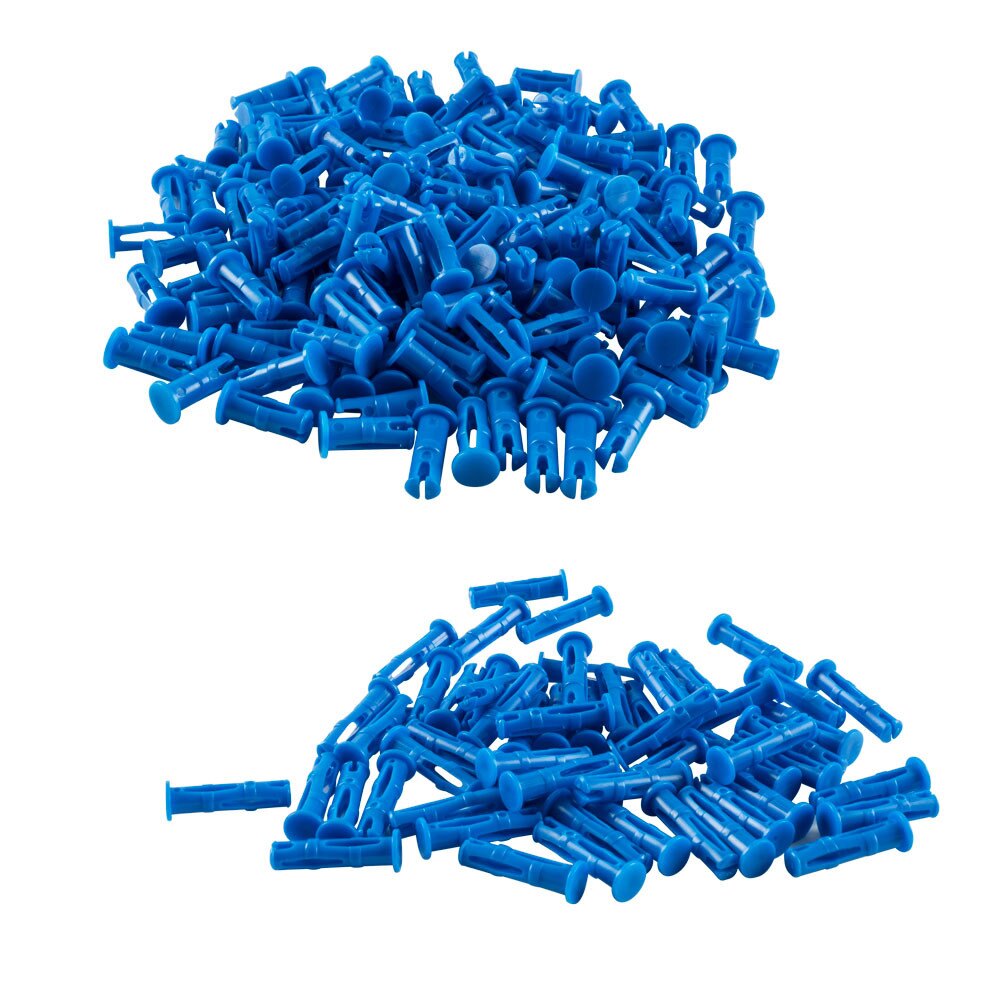

- Savienojuma tapas ar vāciņu nodrošina cita veida savienojumu konstrukcijās, kurās var tikt izvilkta standarta savienotāja tapa, jo vāciņu nevar izvilkt caur caurumu. Savienojuma tapas ar vāciņu var izmantot arī, lai pastiprinātu mezglu pēc tā salikšanas, jo tapas var ievietot no ārējās virsmas. Šīs tapas ir paredzētas izstumšanai caur vienas sastāvdaļas caurumu un nākamās daļas caurumu. Ir 0x2 tapas divu komponentu savienošanai kopā un 0x3 tapas trīs komponentu slāņu savienošanai.
| Savienotāju tapas | Aizvākotas savienotāja tapas |
|
|
|
Atšķirības
Atdalījumus izmanto, lai atdalītu divas daļas vienu no otras, vienlaikus izveidojot stingru savienojumu. Piemērs tam varētu būt divu 2X staru atdalīšana, lai starp tām varētu novietot virkni piedziņas pārnesumu. Var arī salikt atdalus, lai apstrādātu spēles gabalus, piemēram, izveidotu dakšiņu rokas galā. Pieejamie attālumi ir 0,5x, 1x, 2x, 4x un 6x garumi. Atdalīšanas savienotāji ietver arī atdalīšanas savienotājus, piemēram, End Standoff savienotājus, kas var izveidot pagrieziena punktu atdalīšanas beigās, un mini un standarta atdalīšanas savienotājus, kas ļauj savienot vienu ar otru. Apskatiet tālāk norādītās 3D konstrukcijas, lai redzētu atstarpes izmantošanas piemērus.
Atdalošās daļas
Atšķirības spēļu gabalu apstrādei
Dažādu garumu atšķirību veidošana
Stūra savienotāji
Stūra savienotājiem ir dažādas orientācijas, kas nodrošina gandrīz bezgalīgu skaitu iespēju izveidot trīsdimensiju dizainus, kas savieno sijas, plāksnes un citus komponentus. Apskatiet tālāk norādītās 3D konstrukcijas, lai redzētu dažus pieejamo stūru savienotāju izmantošanas piemērus:
2x plata stūra savienotāji:
Pieejams 2X2, 1X2 un 2X1 konfigurācijās
2X plata nobīdes stūra savienotāji:
Pieejams 2X2, 1X2 un 2X1 konfigurācijās
Divkārši 2x plati, 2x2 stūra savienotāji un trīskārši 2x plati, 2x2 stūra savienotāji:
Izmanto divu paralēlu komponentu atdalīšanai un savienošanai
IQ (2. paaudzes) komplektos ir iekļautas papildu stūra savienotāja opcijas, piemēram, 60 grādu Omni 1x2 stūra savienotājs un citi.
