Paplāksnes un starplikas ir dažāda biezuma stieņi ar centrālo caurumu, kuru izmērs ir tāds, lai vārpsta vai skrūve varētu viegli iziet cauri caurumam.
Ar VEX EDR sistēmu pieejamo paplāksņu galvenais mērķis ir nodrošināt saskarni starp stacionāru komponentu un rotējošu komponentu, lai samazinātu berzi. Piemēram, ja paplāksne ir novietota uz vārpstas starp vārpstas gultni un vārpstas apkakli, tā samazina berzi starp stacionāro gultni un vārpstas apkakli, kas piestiprināta pie vārpstas, nodrošinot starp tām brīvi griežamu komponentu.
Starplikām ir vairāki mērķi. Viens mērķis ir starplikas var izmantot, lai saglabātu atstarpi starp diviem komponentiem. Šī vieta var būt nepieciešama, lai tāda sastāvdaļa kā griežamais ritenis neberzētos pret blakus esošo metāla konstrukciju, vai arī starplikas var nodrošināt atstarpi starp komponentiem uz vārpstas. Piemēram, starplikas novietošana starp ieplūdes rullīšiem uz vārpstas var nodrošināt efektīvāku sacensību spēļu figūru ieplūdi.

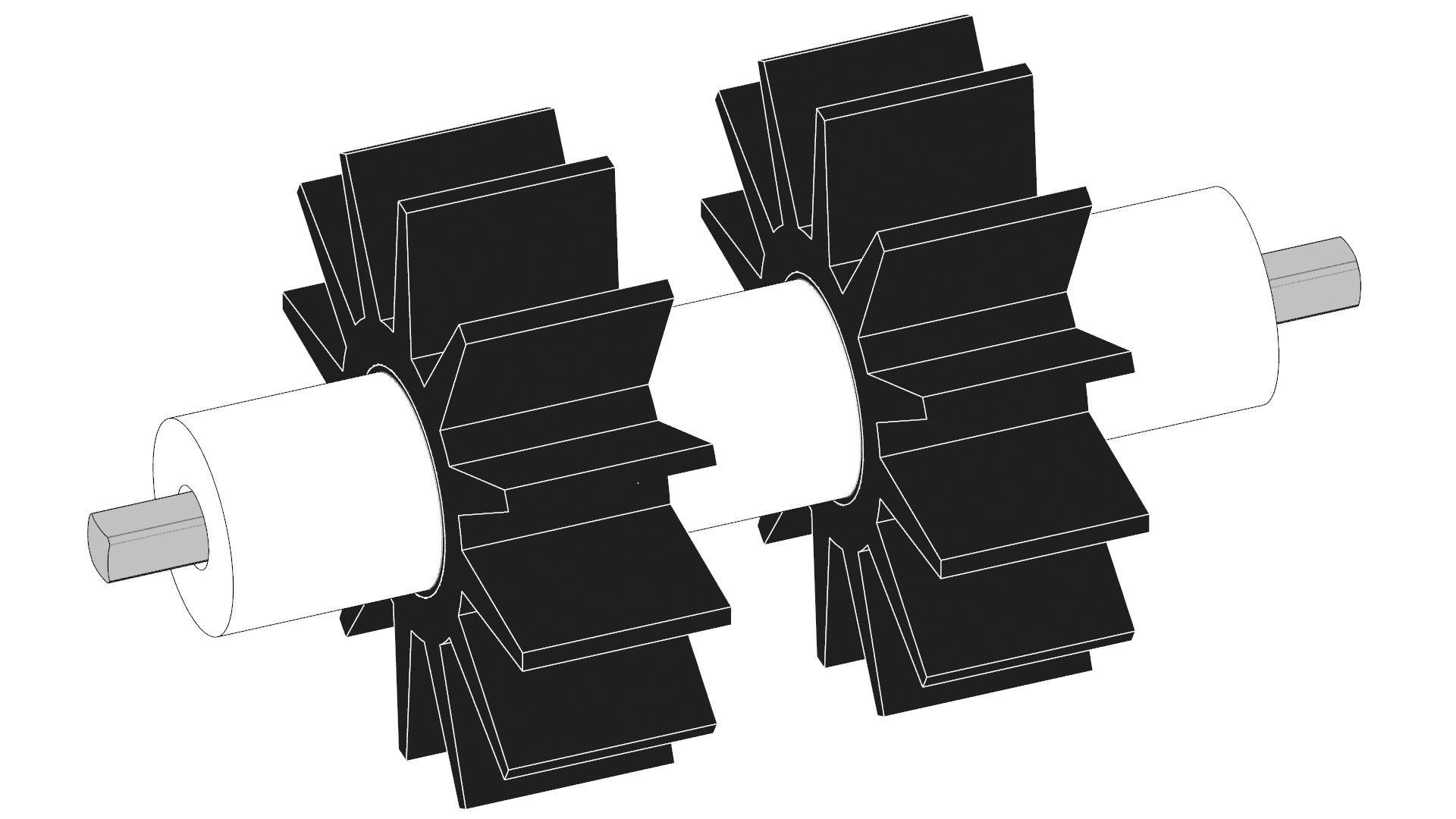

| Ieplūdes veltnis | |
Vēl viens starplikas mērķis ir nodrošināt, lai skrūve un uzgrieznis netiktu pārāk pievilktas un nedeformētu montējamo komponentu. Zobratiem un ķēdes ratiem ar montāžas caurumiem ir veidota centrālā rumba, kas izvirzīta tālāk par zobrata vai ķēdes rata zobiem. Uzstādot zobratu vai ķēdes ratu pie riteņa vai metāla konstrukcijas detaļas, skrūves ir jāievieto caur zobrata/zobrata montāžas caurumiem un pēc tam uz skrūvēm jānovieto starplikas, pirms skrūves tiek ievietotas ritenī vai metāla konstrukcijas detaļā. Šīm starplikām ir jābūt vismaz tikpat platām kā zobrata platums, vai arī ķēdes rata rumba ir izvirzīta uz āru. Ja tas nenotiek, tad, kad skrūve ir pievilkta ar stiprinājuma uzgriezni, ir iespējams pārāk pievilkt skrūvi un deformēt zobratu vai ķēdes ratu.

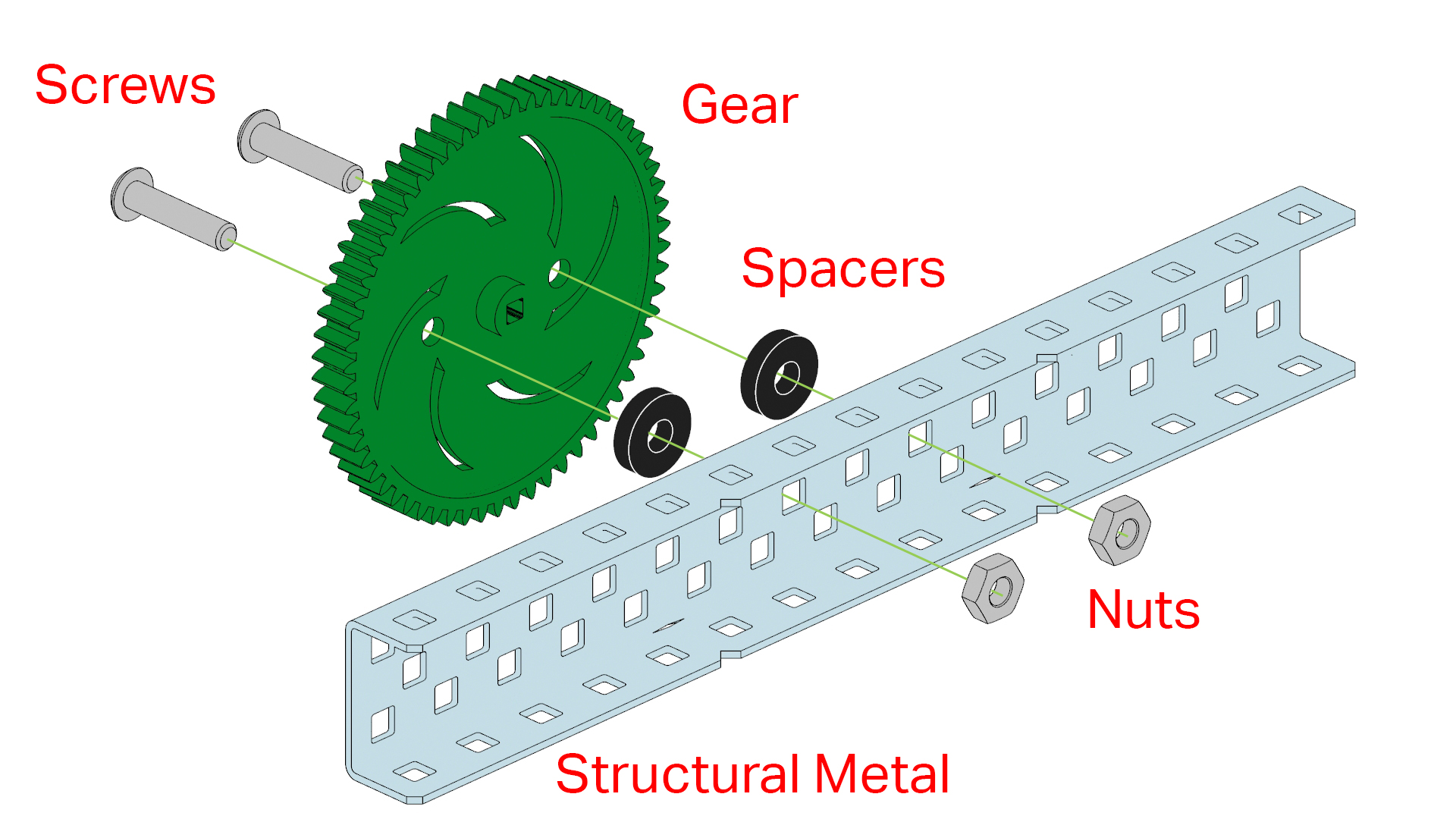

Piemērs zobrata montāžai ar starplikām uz konstrukcijas metāla gabala
Pieejamās paplāksnes un starplikas ir:

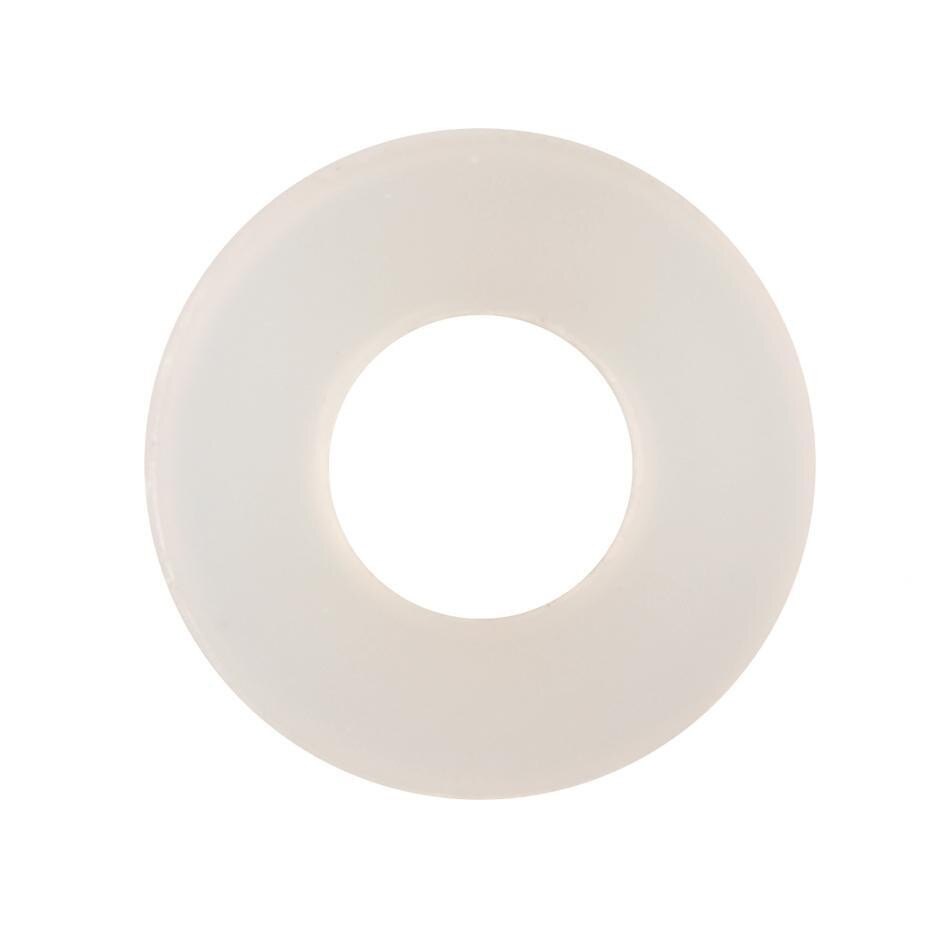

Teflona paplāksnes ir plānākās no pieejamajām paplāksnēm/starplikām, un tām ir zems berzes koeficients.

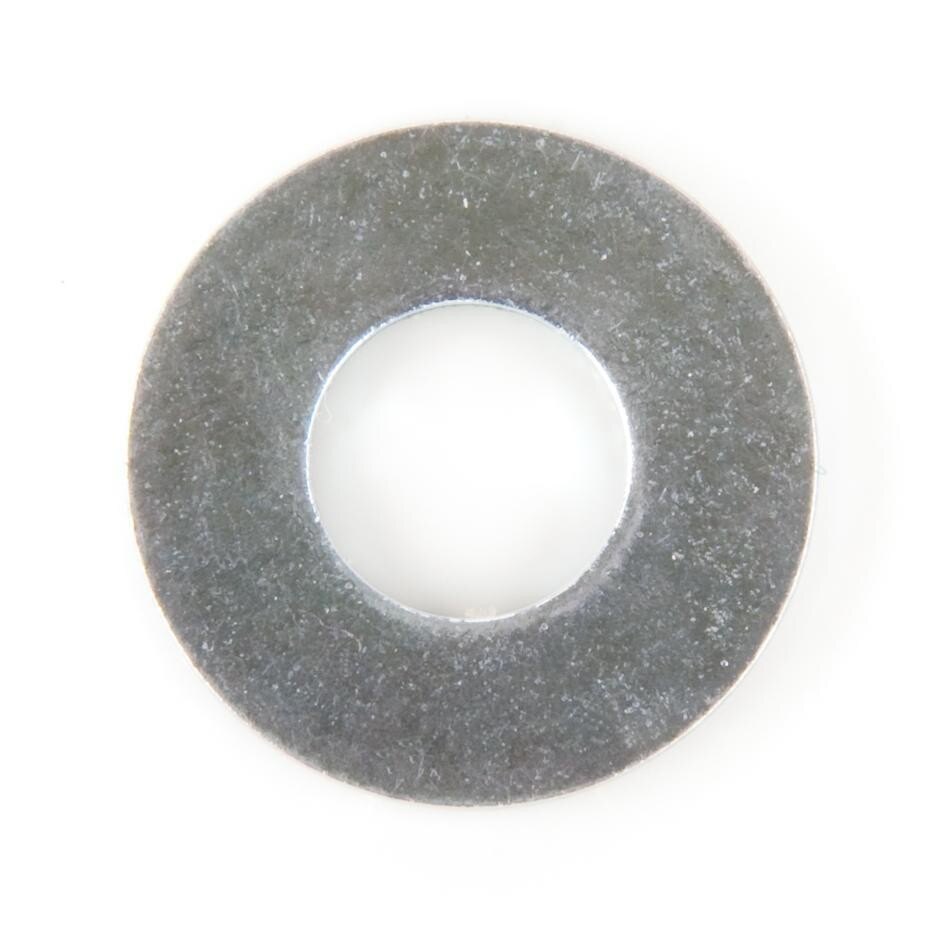

Tērauda paplāksnes ir ļoti izturīgas un labas universālas paplāksnes.

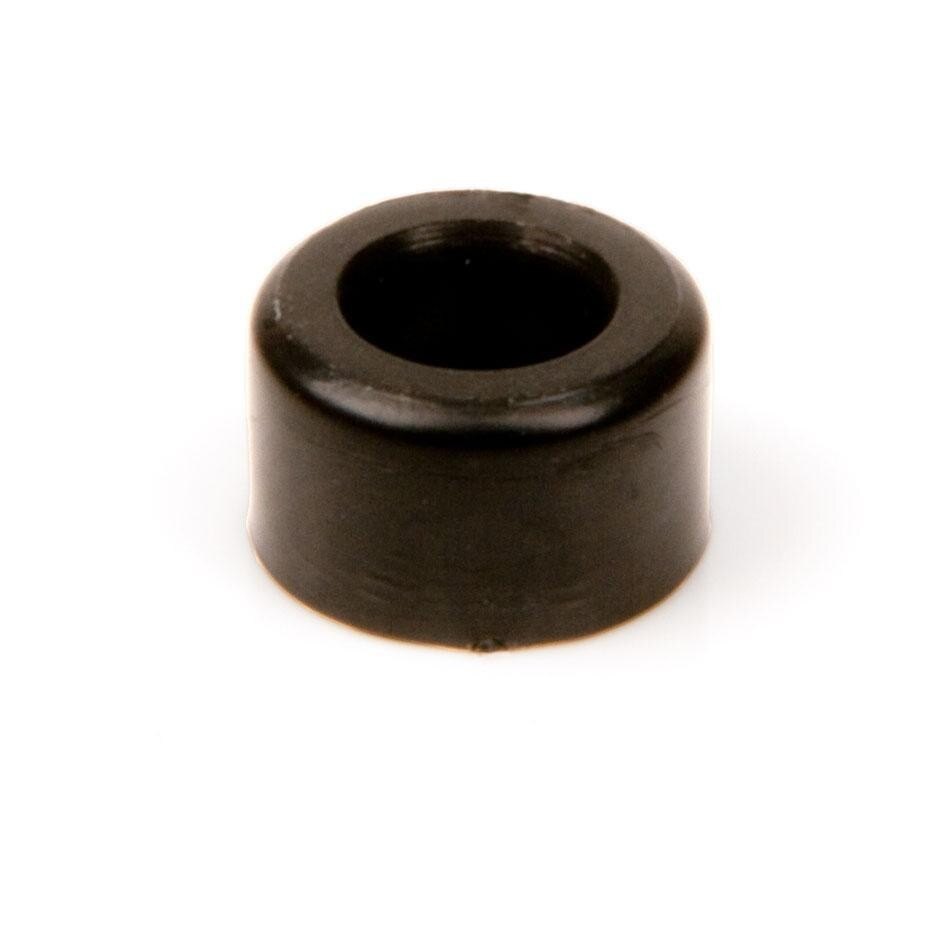

Plastmasas starplikas ir pieejamas divos biezumos: 4,6 mm un 8 mm. Šīs melnās starplikas ir mazākais diametrs no pieejamajām starplikām un ir ideāli piemērotas lietojumiem, kur nav nepieciešams tik daudz saskares virsmas, piemēram, uz vārpstas starp riteni un konstrukcijas metāla gabalu. Šie starplikas labi darbojas arī, lai aizpildītu vietu uz skrūves starp konstrukcijas metāla gabalu un zobratu/zobratu, kad tie tiek montēti kopā, kā minēts iepriekš.

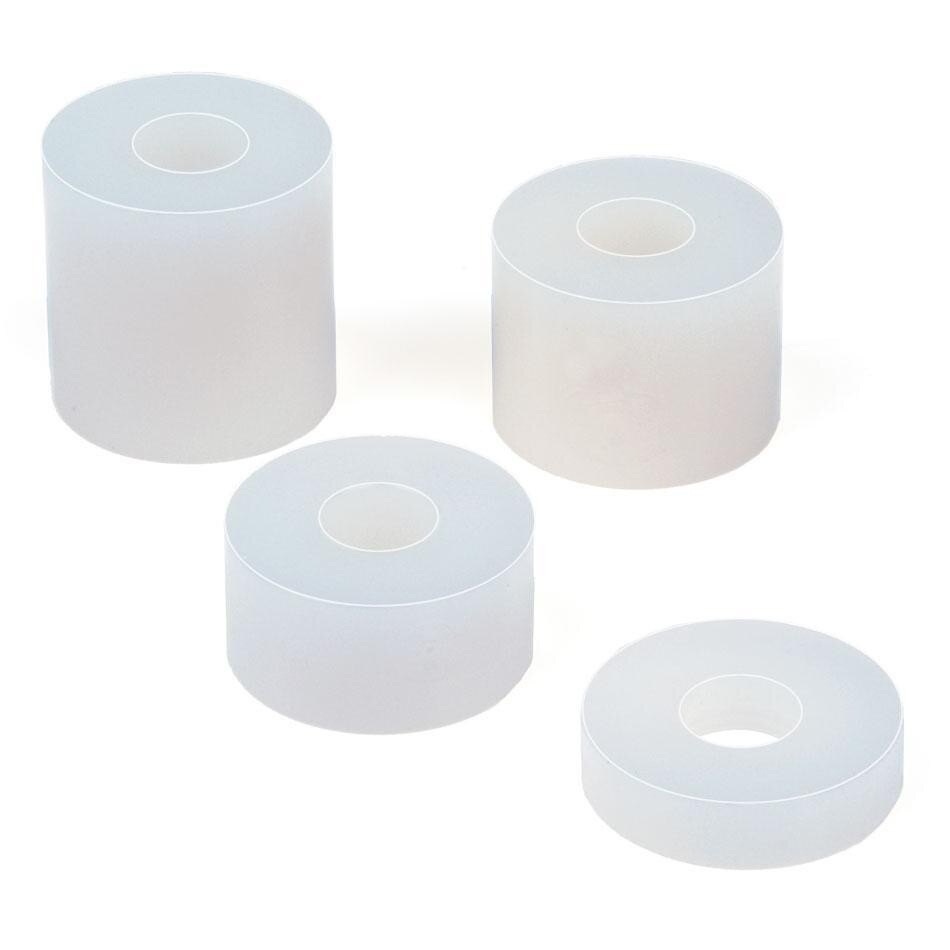

Neilona starplikas ir pieejamas ⅜” OD un 1⁄2” OD. Abas šķirnes tiek piegādātas šķirņu iepakojumos, kas satur 4 dažādus biezumus. Šie starplikas labi darbojas lietojumos, kur nepieciešams lielāks atbalsts no lielākas saskares virsmas, piemēram, aizpildot vietu uz vārpstas starp torni un robota roku.

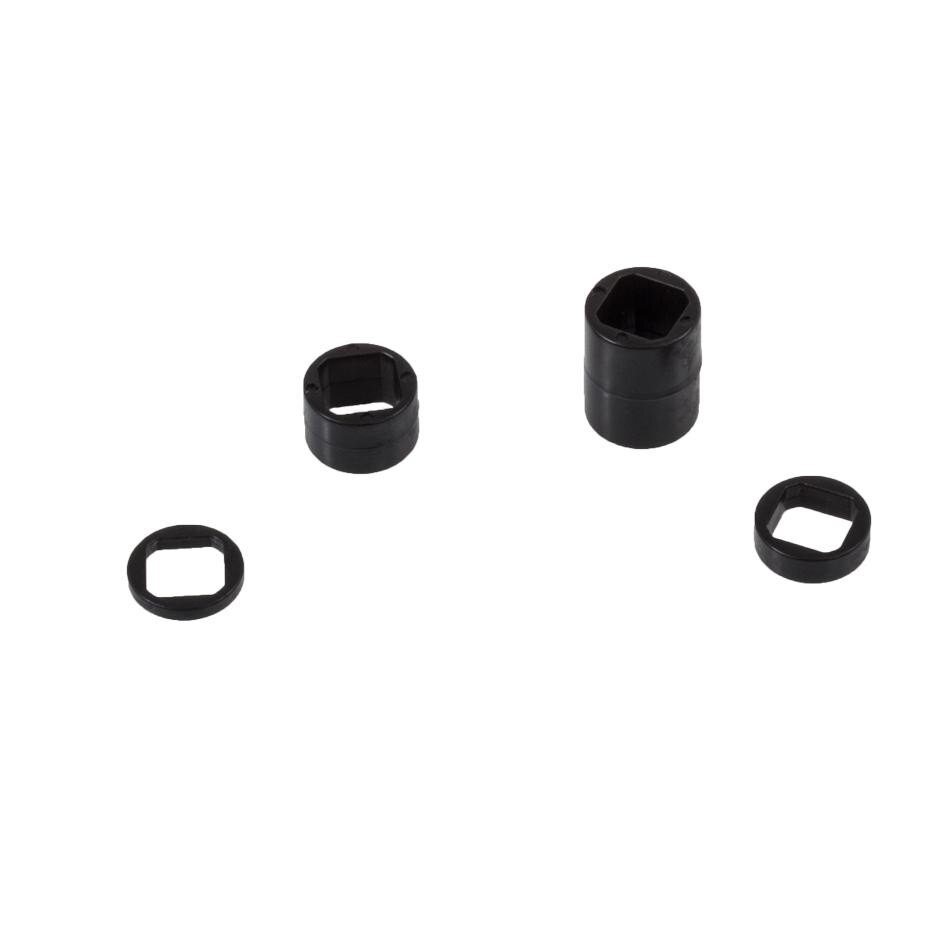

Augstas stiprības starplikas ir īpaši izstrādātas augstas stiprības vārpstām. Plastmasas augstas stiprības starplikas ir iekļautas augstas stiprības starplikas komplektā, kurā ietilpst 4 dažāda biezuma starplikas. Augstas stiprības starplikām ir centrālais caurums, kas ir veidots tā, lai tas atbilstu augstas stiprības vārpstai, un tie negriezīsies uz vārpstas.
| Teflona paplāksne | Tērauda paplāksne | Plastmasas mazgātājs | Neilona starplikas | Augstas izturības starplikas |
Piezīme: VEX robotikas sacensībās ir spēles noteikums par “ne-VEX skrūvēm”, kas pieļauj jebkuru komerciāli pieejamo #4, #6, #8, M3, M3.5 vai M4 skrūvi līdz 2” (50,8 mm) garai ( nominālā) un jebkuru komerciāli pieejamu uzgriezni, paplāksni un/vai starpliku (līdz 2” / 50,8 mm garu), lai ievietotu šīs skrūves
Ir komerciāli pieejamas bloķēšanas paplāksnes, piemēram, sadalītās bloķēšanas paplāksnes un zobu bloķēšanas paplāksnes, kuras var izmantot kopā ar sešstūra uzgriežņiem, lai novērstu uzgriežņu atslābšanu. Turklāt ir daudz citu veidu un izmēru komerciāli pieejamu paplāksnes un starplikas.
Riteņus un citu kustības aparatūru var iegādāties vietnē https://www.vexrobotics.com/vexedr/products/motion.
