Navigācijas izvēlne — IQ Brain (1. paaudze)

Vai izmantojat VEX IQ (2. paaudze)? Skatiet šo rakstu.

Smadzenēs ir četras galvenās pogas, kas tiek izmantotas, lai pārvietotos pa LCD ekrānu:

Smadzenes ar izceltu pogu Check.

Poga Pārbaudīt

Poga Pārbaudīt tiek izmantota, lai ieslēgtu smadzenes, kā arī atlasītu dažādas izvēles ekrānā.

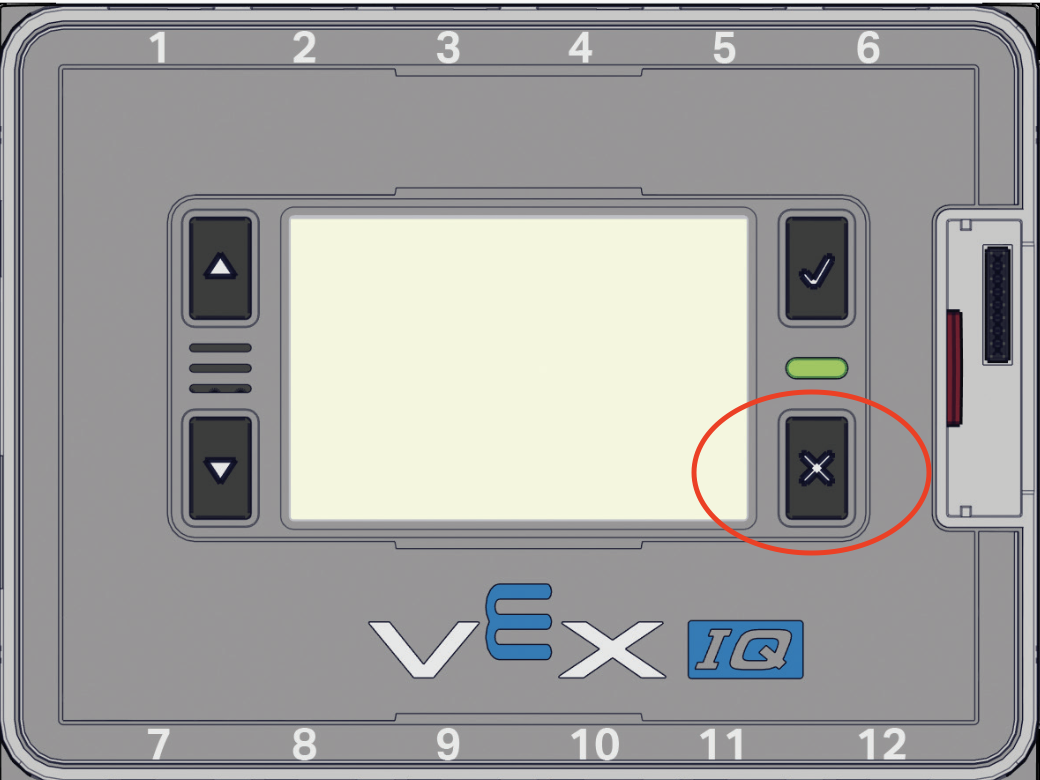

Smadzenes ar izceltu X pogu.

X poga

Poga X tiek izmantota, lai izslēgtu smadzenes. To izmanto arī kā pogu “atgriezties”, lai atgrieztos iepriekšējos ekrānos.

  • Noklikšķiniet uz šeit , lai skatītu rakstu “Kā ieslēgt/izslēgt VEX IQ robotu smadzenes”.

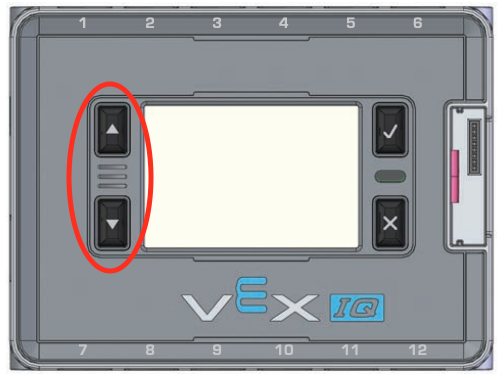

Brain ar izceltajām augšupvērstās un lejupvērstās bultiņas pogām.

Uz augšu un uz leju vērstās bultiņas

Augšup un lejup vērstās bultiņas tiek izmantotas, lai LCD ekrānā pārvietotos starp dažādām opcijām.

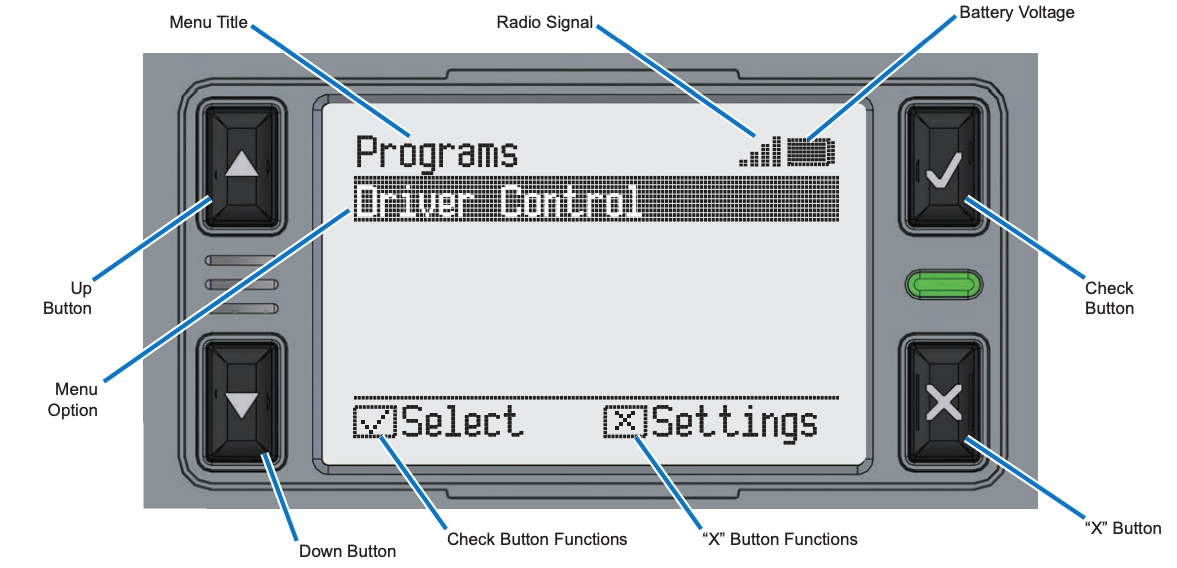

Smadzeņu ekrāns un pogas tiek rādītas ar iezīmēm. Pogas ir apzīmētas kā poga Uz augšu, poga uz leju, poga Pārbaudīt un poga X. Tālāk vārds Programmas tiek apzīmēts kā izvēlnes nosaukums. Labajā pusē signāla ikona ir apzīmēta kā radiosignāls un akumulatora ikona kā akumulatora spriegums. Zemāk opcija Driver Control ir apzīmēta kā izvēlnes opcija. Ekrāna apakšdaļā ir parādītas pogu funkcijas, ar pogu Pārbaudīt, lai atlasītu, un pogu X, lai pārietu uz izvēlni Iestatījumi.

Kreisajā pusē ir LCD ekrāna piemērs, kad tas ir ieslēgts. Ievērojiet, kā ekrāna apakšdaļā ir parādīts, kā atlasīt atlasi, izmantojot pogu Pārbaudīt, vai piekļūt iestatījumiem, izmantojot pogu X.
