1. darbība. Savāciet nepieciešamās detaļas un izņemiet EDR akumulatoru

VEX Cortex mikrokontrollera attēls, kurā parādīts tā dizains un izkārtojums, daļa no VEX Robotics projektu aparatūras resursiem, izceļot integrāciju ar sensoriem un motoriem izglītības un konkurences lietojumprogrammām.

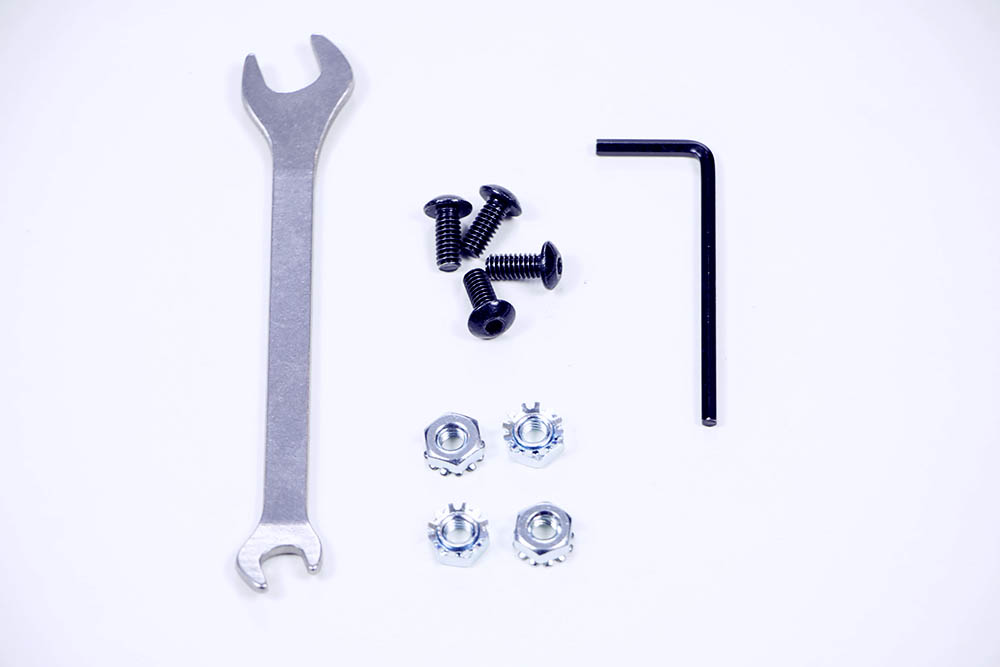

Jums būs nepieciešami šādi priekšmeti:
- (1) V5 robota akumulators (nav parādīts)
- (1) V5 robota akumulatora kabelis (nav parādīts)
- (2) V5 akumulatoru skavas (nav parādīts)
- (4) #8-32 x 1/2" skrūves
- (4) #8-32 Keps Nuts
- (1) 11/32 collu uzgriežņu atslēga
- (1) 3–32 collu sešstūra atslēga
- Iebūvēts VEX EDR Clawbot (nav parādīts)
Ja vēlaties savienot akumulatoru, jums būs nepieciešams arī robots V5 Robot Brain, kas piestiprināts pie jūsu robota.
Pirms turpināt, izmantojiet uzgriežņu atslēgu un sešstūra atslēgu, lai noņemtu no sava robota VEX EDR akumulatora siksnas un 7,2 V robota akumulatora NiMH.

2. darbība. Uzstādiet V5 akumulatora klipus

Attēls, kas ilustrē VEX Cortex mikrokontrollera aparatūras komponentus, demonstrē dažādus sensorus un motorus robotikas projektiem, kas attiecas uz Cortex kategoriju VEX Robotics dokumentācijā.

Uzstādiet divus V5 akumulatora skavas Clawbot rokas iekšējās sienas konstrukcijas apakšā.

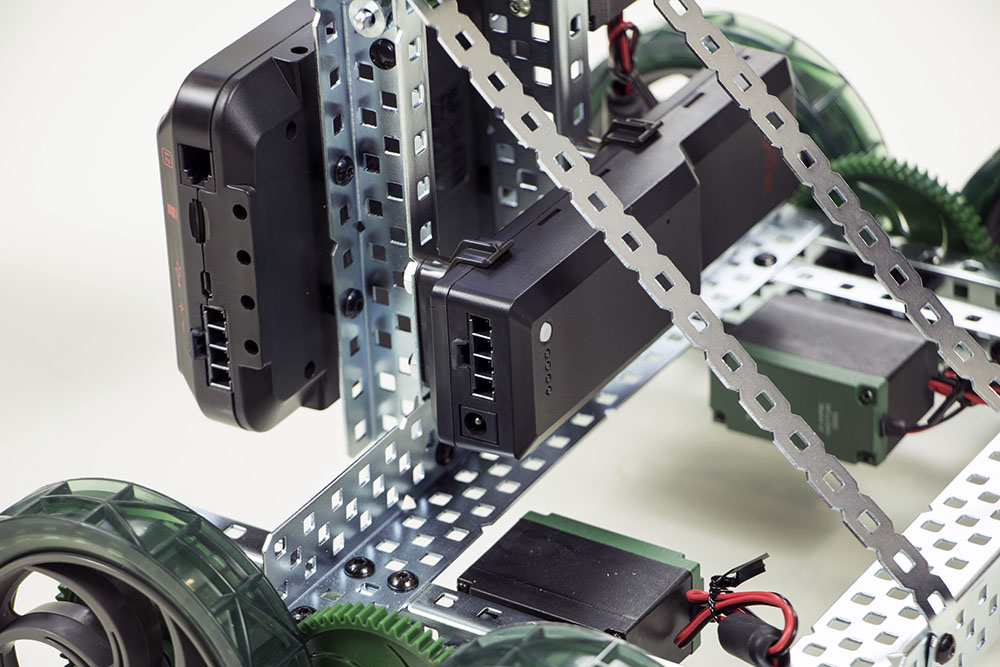

3. darbība. Nostipriniet V5 robota akumulatoru klipos

VEX Cortex mikrokontrollera aparatūras komponentu diagramma, kas ilustrē savienojumus un izkārtojumu robotikas projektiem, kā daļa no Cortex kategorijas resursiem VEX Robotics.

Iespiediet akumulatoru spailē, līdz dzirdat un jūtat, ka tas nofiksējas vietā.

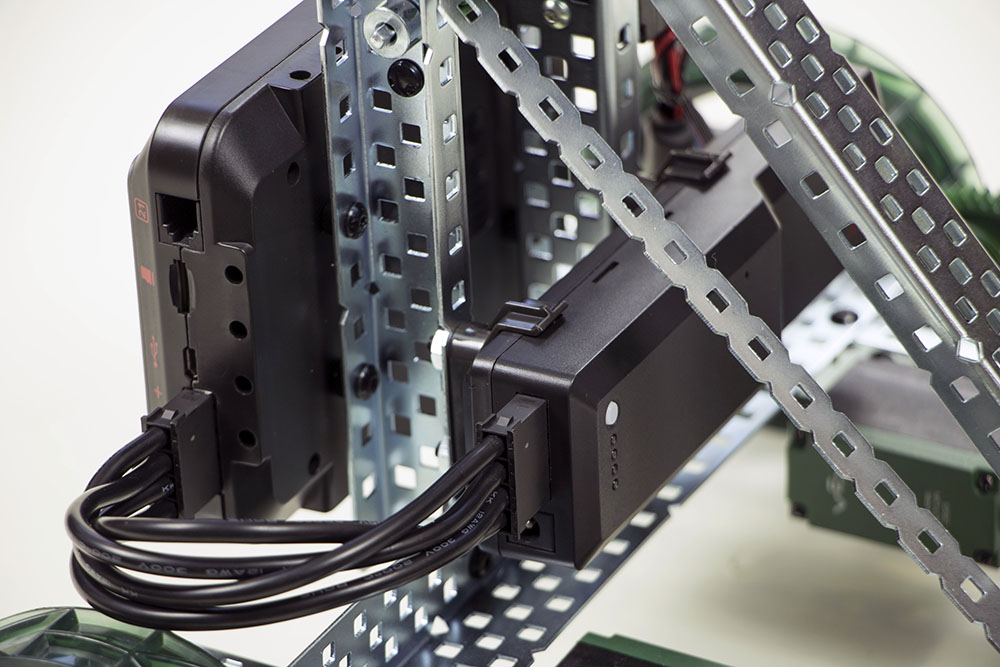

4. darbība: pievienojiet V5 robota akumulatoru

VEX Cortex mikrokontrollera attēls, kurā parādīts tā dizains un funkcijas, kas attiecas uz robotikas projektu aparatūras resursiem, tostarp programmēšanu un integrāciju ar sensoriem un motoriem.

Savienojiet akumulatoru ar V5 Robot Brain, izmantojot akumulatora kabeli.
Sīkākus norādījumus par akumulatora uzstādīšanu un elektroinstalāciju skatietV5 Clawbot būvēšanas instrukcijās.
