Uzsākot programmēšanu ar VEXcode Pro V5, piedziņas un pagrieziena komandas neparādīsies komandu atsaucē, kamēr nav konfigurēta piedziņa.

Katram projektam var konfigurēt tikai vienu piedziņas sistēmu.

Ja konfigurējat piedziņu bez žiroskopa sensora, noklikšķiniet uz šeit.

Piedziņas piedziņas pievienošana

VEXcode Pro V5 saskarne ar rīkjoslā iezīmētu robota konfigurācijas pogu.

Lai konfigurētu piedziņu, atlasiet pogu Robot Configuration, lai atvērtu logu Robot Configuration. Lai varētu izmantot robota konfigurācijas logu, projektam ir jābūt atvērtam.

Ir atvērta VEXcode Pro V5 robota konfigurācijas izvēlne, un tiek parādīta opcija “Pievienot ierīci”.

Atlasiet “Pievienot ierīci”.

Ierīces izvēles logs ar iezīmētu opciju “Piedziņa”.

Izvēlieties "Piedziņas vilciens".

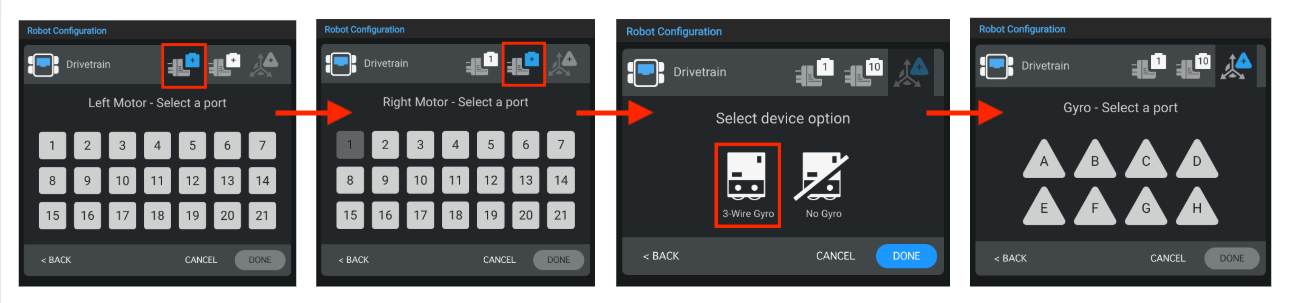

Blakus esoši ekrānuzņēmumi, kuros redzamas kreisās un labās motora pieslēgvietas, kas tiek piešķirtas V5 Brain ierīcē. Pēc tam tiek atlasīta 3 vadu žiroskopa opcija un tiek parādītas žiroskopa porta opcijas.

Atlasiet, kuriem portiem VEX V5 Brain ir pievienots kreisais motors, labais motors un žiroskopa sensors. Porti, kas jau ir konfigurēti citām ierīcēm, nebūs pieejami.

Piezīme: Žiroskopa sensors ir pievienots 3 vadu portam, nevis viedajam portam.

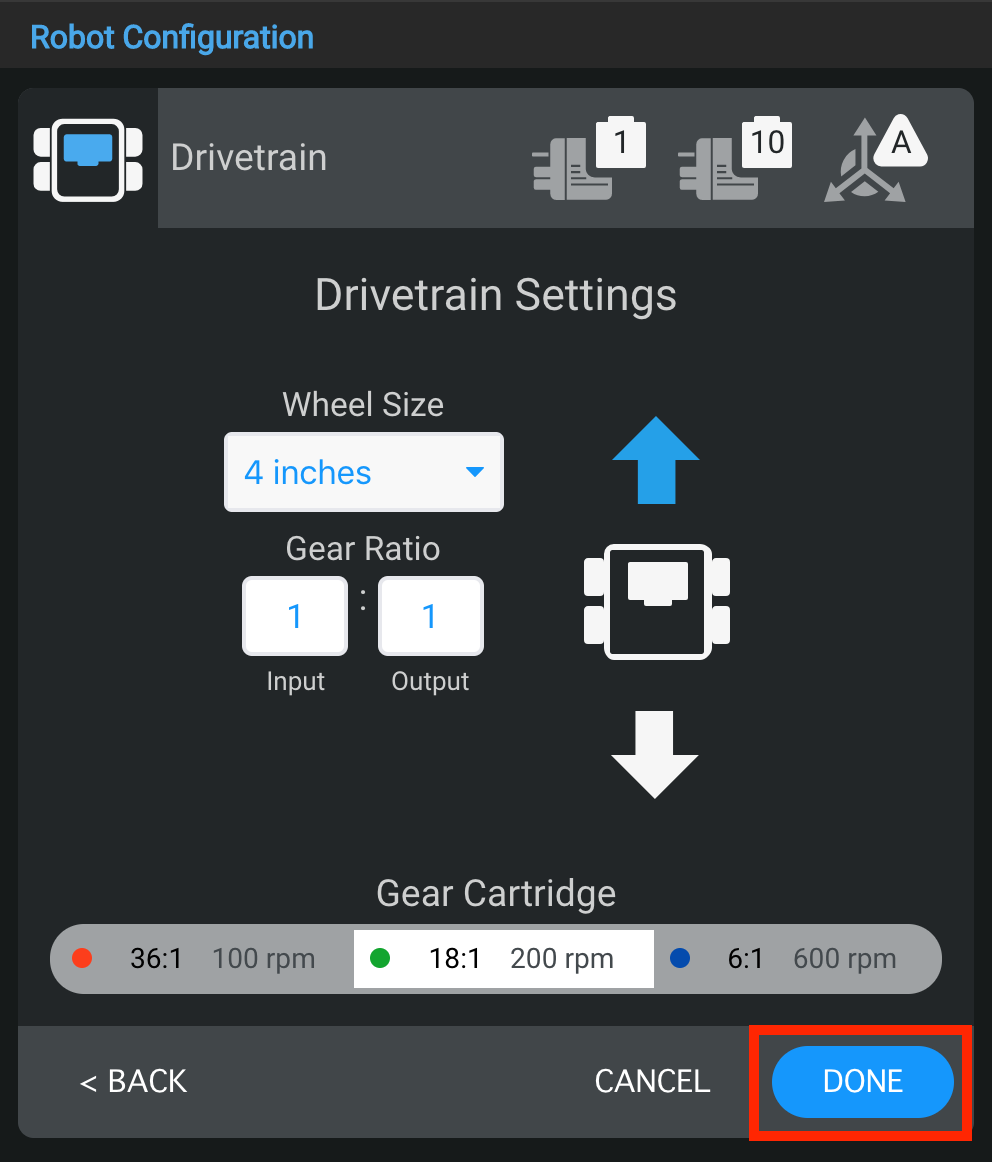

Piedziņas piedziņas iestatījumu logs ar iezīmētu pogu “Gatavs”, lai apstiprinātu konfigurāciju.

Kad piedziņas sistēma ir konfigurēta, atlasiet “Gatavs”, lai pabeigtu konfigurāciju, vai “Atcelt”, lai atgrieztos robota konfigurācijas logā.

Piezīme: Izvēloties “Atcelt”, tiks atsauktas visas ierīcē veiktās izmaiņas, un tās netiks iekļautas konfigurācijā.

Piezīme: Ja nekonfigurējat piedziņu VEX V5 Clawbot vai Speedbot, skatiet tālāk norādītās papildu opcijas.

Piedziņas portu numuru maiņa

Piedziņas mehānisma iestatījumu logs ar iezīmētām portu atlases ikonām.

Kreisā motora, labā motora vai žiroskopa porta numuru varat mainīt piedziņas sistēmā, atlasot ierīces spraudņa ikonu piedziņas iestatījumu loga augšējā labajā stūrī.

Blakus esoši ekrānuzņēmumi, lai parādītu, kā tiek mainītas kreisā un labā motora, kā arī žiroskopa pieslēgvietas.

Portu atlases ekrānā atlasiet citu portu, un porta numurs kļūs zils. Pēc tam atlasiet "Gatavs", lai iesniegtu izmaiņas.

Piedziņas riteņu izmēra maiņa

Piedziņas mehānisma iestatījumos tiek rādīta riteņu izmēra nolaižamā izvēlne ar vairākām izmēru opcijām.

Varat mainīt piedziņas riteņu izmēru, atlasot nolaižamo izvēlni sadaļā “Riteņu izmērs”.

Piezīme: Noklusējuma vērtības ir VEX V5 Clawbot un Speedbot. Ja izmantojat Clawbot vai Speedbot, vērtības nav jāmaina.

Piedziņas pārnesuma attiecības maiņa

Piedziņas piedziņas iestatījumi, kuros redzami ievades un izejas lauki, ko izmanto pārnesumskaitļa regulēšanai.

Jūs varat mainīt piedziņas pārnesuma attiecību, ievadot vērtības lodziņos “Ievade” un “Izvade”.

Piezīme: Noklusējuma vērtības ir VEX V5 Clawbot un Speedbot. Ja izmantojat Clawbot vai Speedbot, vērtības nav jāmaina.

Piedziņas mehānisms atpakaļgaitā

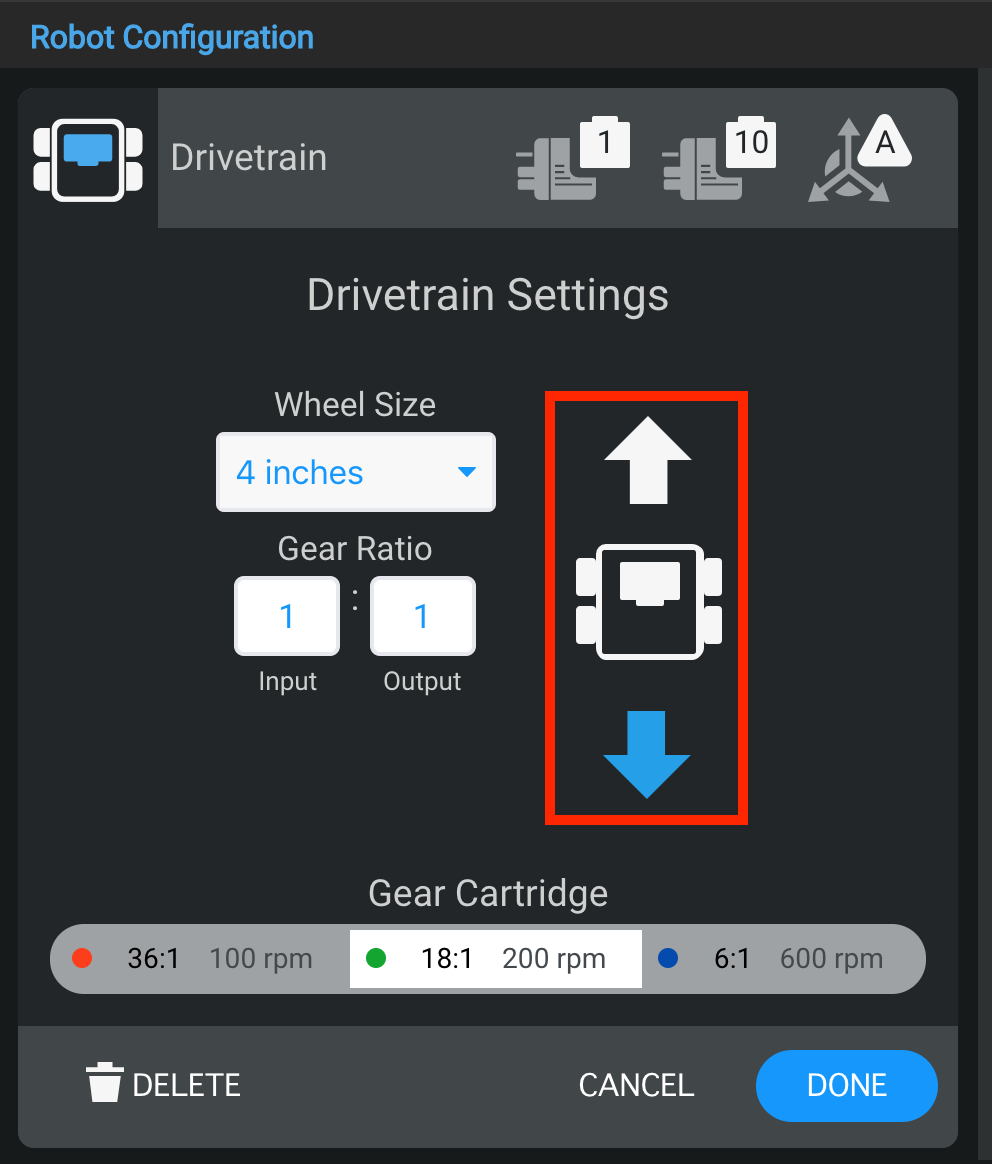

Piedziņas iestatījumi ar virziena bultiņām, kas norāda iespēju mainīt piedziņas virzienu.

Piedziņas iestatījumu logs ļauj arī mainīt piedziņas virzienu.

Piedziņas dzēšana

Piedziņas mehānisma iestatījumu logs ar iezīmētu pogu Dzēst zemāk.

Piedziņu var arī izdzēst, loga apakšā atlasot opciju “Dzēst”.

Zobrata kasetnes maiņa

Piedziņas piedziņas iestatījumi, kuros redzamas pārnesumu kasetnes opcijas motora ātruma konfigurāciju izvēlei.

Piedziņas iestatījumu logs ļauj mainīt arī pārnesumu kasetni.
