V5 3 vadu bufera slēdža uzstādīšana un pieslēgšana v2 – VEX bibliotēka

Savāciet nepieciešamās detaļas

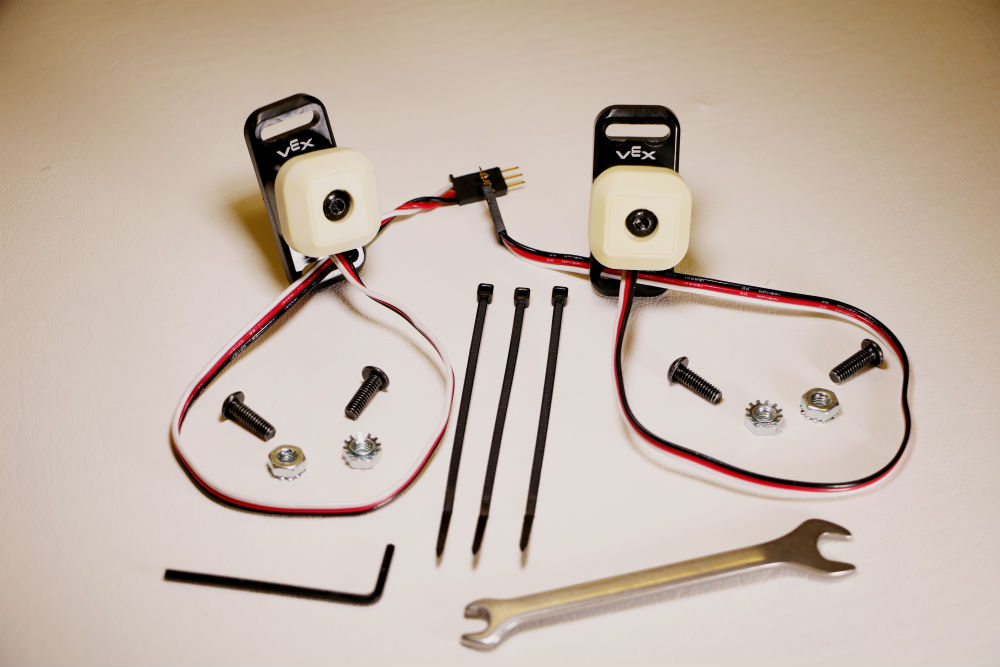

V5 3 vadu bufera slēdža v2 uzstādīšanai un pievienošanai nepieciešamās detaļas ir parādītas kopā.

Sagatavojiet šādas daļas:

(2) Bufera slēdži v2
(4) #8-32 x 1/2" skrūves
(4) #8-32 Keps Nuts
(1) 5–64 collu sešstūra atslēga
(3) 4 collu rāvējslēdzēji
(1) Atvērtā gala uzgriežņu atslēga (pēc izvēles)

PIEZĪME: Bufera slēdžu uzstādīšana un vadu pievienošana būs vienkāršāka, ja V5 akumulatora skavas ir tukšas, jo akumulators ir izņemts.

Novietojiet bufera slēdžus

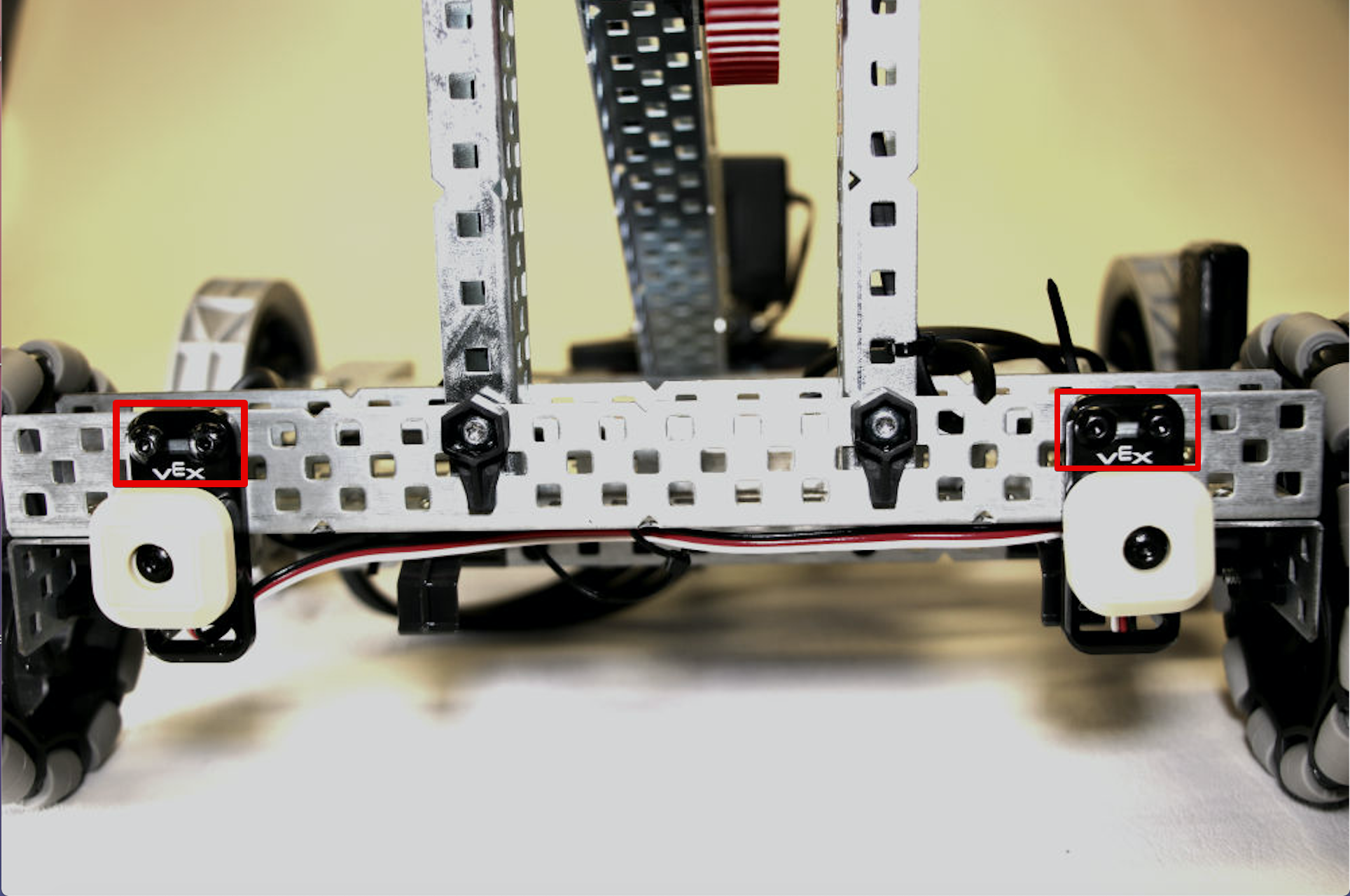

Abi bufera slēdži ir ieskrūvēti šasijas aizmugurē ar divām skrūvēm katrs.

Ievietojiet divas skrūves katrā bufera slēdzī virs VEX logotipa.

Novietojiet divas skrūves, kas tur katru bufera slēdzi, trešajā un ceturtajā caurumā no vistālāk esošās C-Channel sijas galiem.

PIEZĪME: Skrūves var novietot arī abās bufera slēdža pusēs, lai tās varētu uzstādīt citā virzienā vai citās vietās.

Piestipriniet skrūves vietā, izmantojot četrus Keps uzgriežņus

Bufera slēdžu skrūvju leņķiskais skats norāda, ka tās nedrīkst ieskrūvēt pārāk cieši.

PIEZĪME: Skrūves nedrīkst būt pārāk cieši pievilktas, jo bufera slēdža plastmasa var saplaisāt.

Izvelciet vadus ap šasiju

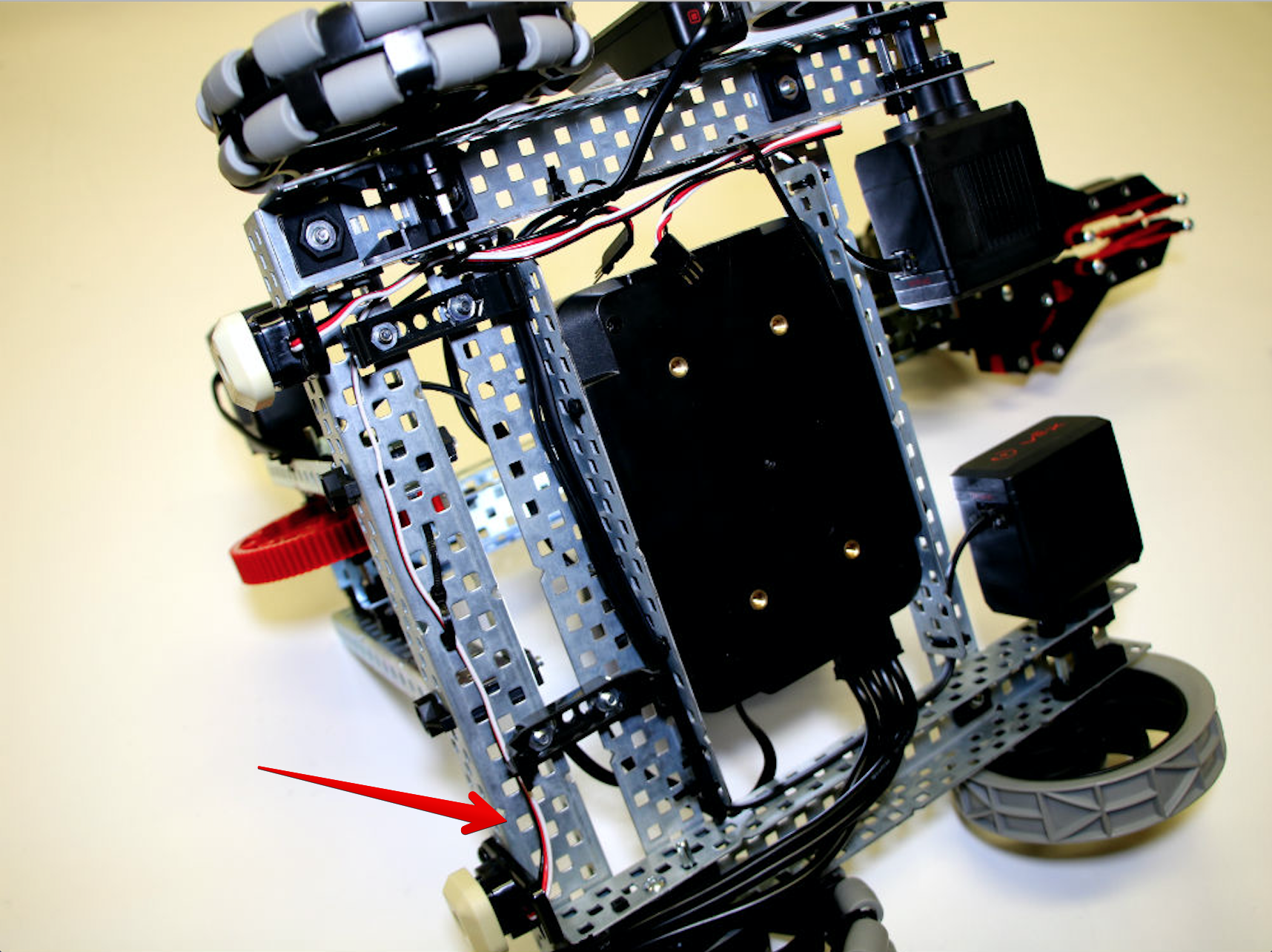

Skats uz robotu no apakšas, lai parādītu ceļu, pa kuru virzās vads no kreisā bufera slēdža. Šis vads atrodas robota apakšā pie akumulatora spailēm.

Novietojiet vadu no kreisās puses bufera slēdža blakus V5 akumulatoru spailēm.

Apvelciet vadu ap otro akumulatora skavu V5 Robot Brain sānos ar trīs vadu pieslēgvietām.

Nevadiet vadu caur C-Channel siju, kur ir uzstādīts ritenis.

Novietojiet vadu no labā bufera slēdža tieši atpakaļ vietā, kur atrodas kreisā bufera slēdža vads, lai abi savienotāji atrodas smadzeņu pusē ar trīs vadu pieslēgvietām.

PIEZĪME: Bufera slēdža vadus var novietot vislabākajā vietā, ja vien tie nevelkas vai neaizķeras darbības laikā.

Izmantojiet rāvējslēdzēju, lai noturētu kreisā bufera slēdža vadu

Skats uz robotu no apakšas, lai redzētu, ka vads no kreisā bufera slēdža ir nostiprināts ar rāvējslēdzēju.

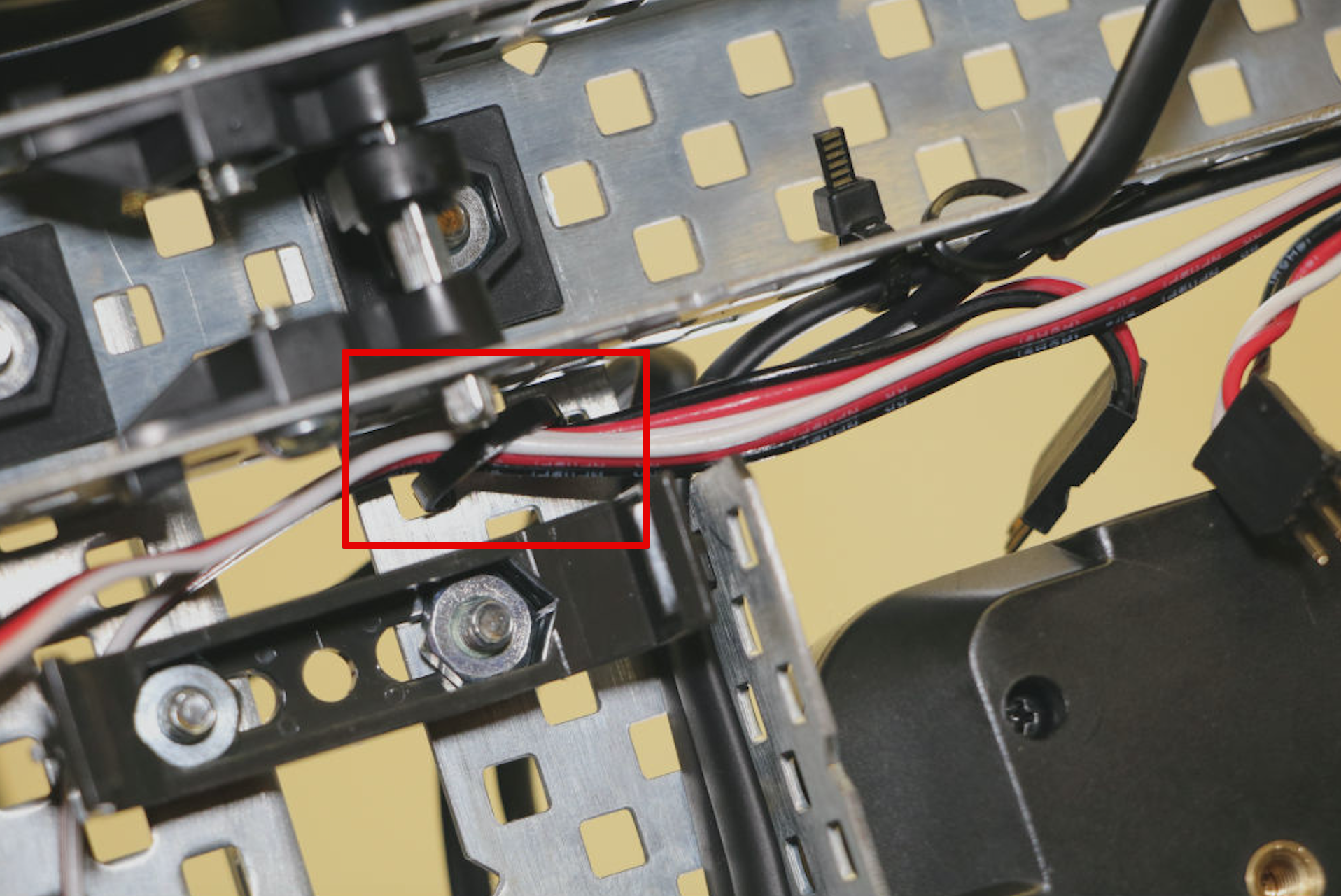

Apvelciet rāvējslēdzēju ap kreiso bufera slēdža vadu labā vietā uz C-Channel sijas, lai tas netiktu traucēts akumulatoram.

PIEZĪME: Nepievelciet līdz galam rāvējslēdzēju, kamēr vadi nav savienoti ar smadzenēm.

Izmantojiet rāvējslēdzēju, lai abus vadus turētu vietā virs akumulatora skavas

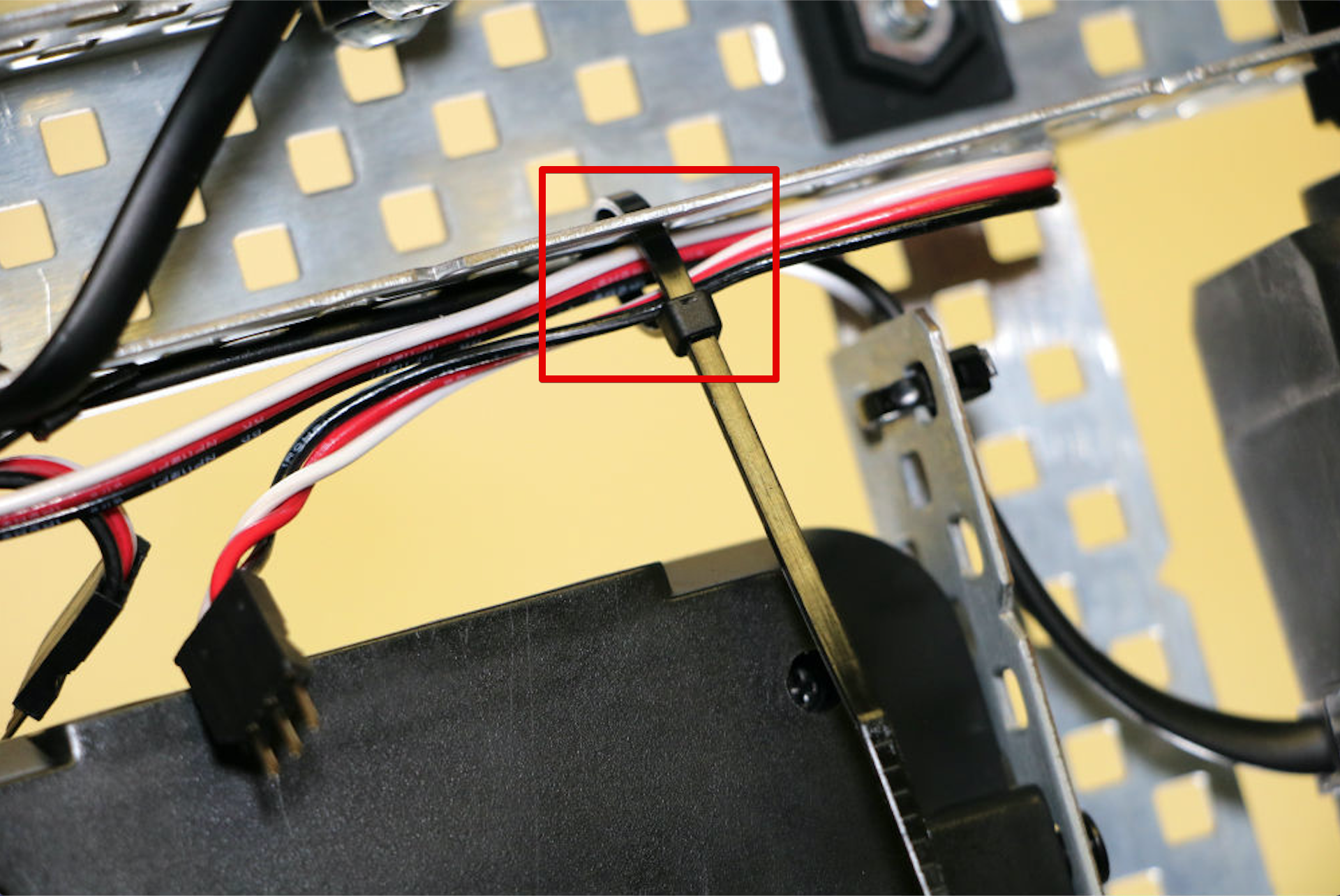

Skats uz robotu no apakšas, lai redzētu, ka abi vadi ir nostiprināti ar otru rāvējslēdzēja saiti pie akumulatora skavas, lai tie turētos vietā.

Apvelciet otru rāvējslēdzēju ap kreiso un labo bufera slēdžu vadiem labā vietā virs akumulatora skavas, lai tie nekarātos un netraucētu citām sastāvdaļām.

PIEZĪME:Nepievelciet līdz galam rāvējslēdzēju, kamēr vadi nav savienoti ar smadzenēm.

Izmantojiet pēdējo rāvējslēdzēju, lai noturētu labā bufera slēdža vadu vietā

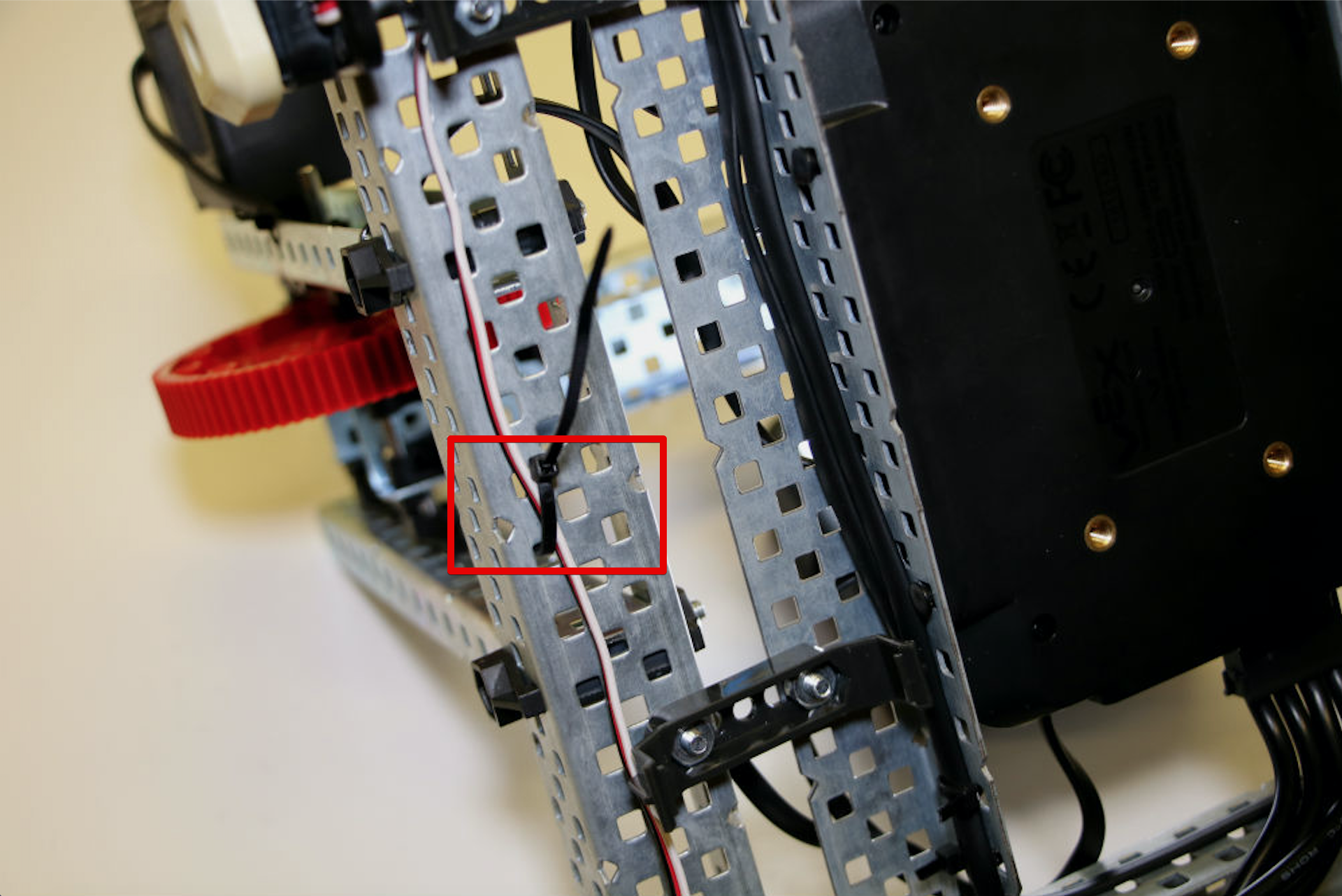

Skats uz robotu no apakšas, lai redzētu, ka labā bufera slēdža vada vaļīgums ir samazināts, dubultojot to ar citu savilcēju.

Novietojiet labā bufera slēdža vadu gar C-kanāla staru un aiz smadzenēm un pēc tam atpakaļ uz trīs vadu pieslēgvietām.

Apvelciet pēdējo rāvējslēdzēju ap dubulto vadu un caur C-Channel siju, lai to varētu neļaut citiem komponentiem.

PIEZĪME:Nepievelciet līdz galam rāvējslēdzēju, kamēr vadi nav savienoti ar smadzenēm.

Pievienojiet bufera slēdžus trīs vadu pieslēgvietām un pabeidziet

Tuvplāna skats uz diviem bufera slēdža vadiem, kas savienojas ar V5 Brain 3 vadu pieslēgvietām. Kreisā bufera slēdža vads ir A pieslēgvietā, bet labā bufera slēdža vads ir B pieslēgvietā.

Pievienojiet kreisā bufera slēdža vadu pie porta A un labā bufera slēdža vadu pie porta B.

Pilnībā pievelciet rāvējslēdzēju saites, lai tās būtu droši, un pēc tam nogrieziet lieko plastmasu.

Ievietojiet V5 akumulatoru tā skavās un atkārtoti pievienojiet akumulatoru smadzenēm.

PIEZĪME. Uzlīme (lente, uzlīmes utt.) var tikt izmantota sensoram vai jebkuram vadu komponentam, lai atzīmētu portu, kuram tas ir pievienots.
