VEXcode IQ var piekļūt datiem no IQ kontrollera, atsaucoties uz pogas un kursorsviras asis pēc to nosaukumiem.
Pogu un kursorsviru novietojums un nosaukumi
Tālāk esošajā attēlā ir parādīti pogu un kursorsviru nosaukumi un atrašanās vietas. Pogas atgriež vērtības:
- 1 - nospiests
- 0 — nav nospiests/atlaists
Katra kursorsviras ass atgriež vērtību no -100 līdz +100 un atgriež vērtību nulli, kad tā ir centrēta. Skatiet šo animāciju, lai redzētu kursorsviras vērtību piemēru, kad tā tiek pārvietota pa katru asi.
Piezīme:Animācijā attēlotais kontrolieris ir (1. paaudzes) kontrolieris. Tomēr vērtības ir vienādas abiem IQ (1. un 2. paaudzes) kontrolieriem.
Bloki, kas ietver kontroliera pogas un kursorsviras
Programmējot VEXcode IQ, izprotot pogu un kursorsviras nosaukumus, kā arī to atrašanās vietu uz kontrollera, var noteikt, kurš bloks ir jāizmanto.

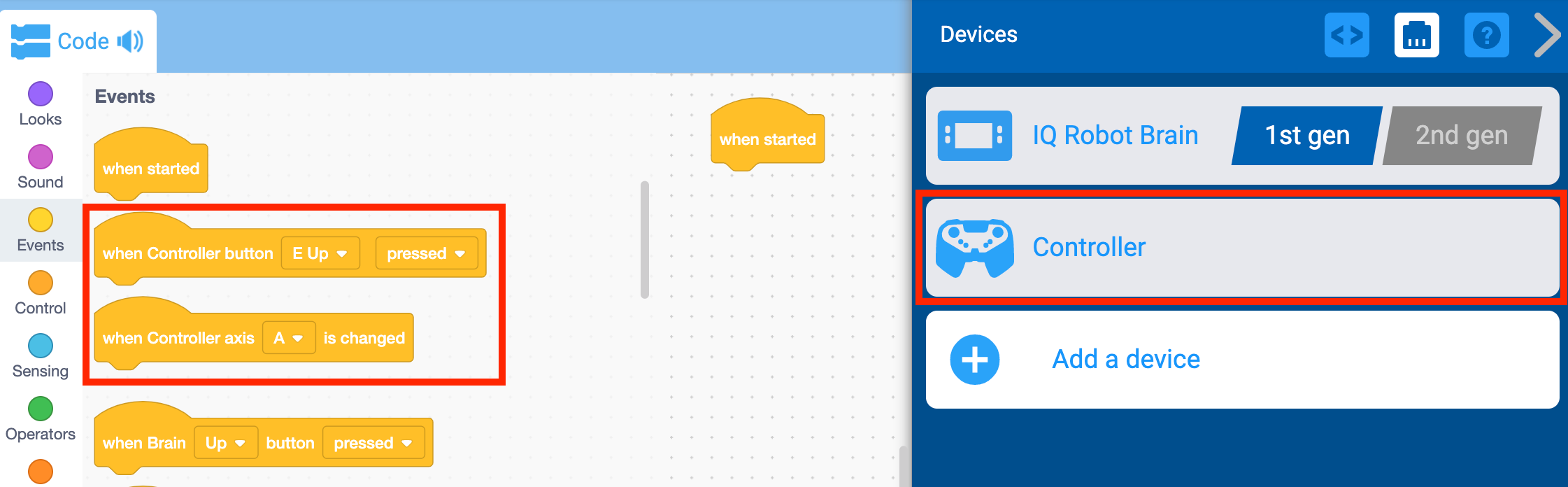

Kad kontrolieris ir konfigurēts, rīklodziņā būs redzami kontrollera bloki.
Lai iegūtu papildinformāciju par kontroliera lietošanu, skatiet rakstus STEM bibliotēkassadaļā .
