V5 kontroliera savienošana pārī ar V5 Brain, lai izveidotu bezvadu savienojumu – VEX bibliotēka

Darba vieta ar visiem nepieciešamajiem priekšmetiem, lai savienotu pārī kontrolieri ar smadzenēm. Detaļas ietver ar barošanu aprīkotas V5 robota smadzenes, V5 kontrolieri, V5 robota radio un divus viedos kabeļus.

Lai pabeigtu šo procesu, jums būs nepieciešami šādi vienumi:

V5 Robot Brain savienots ar uzlādētu V5 robota akumulatoru
V5 kontrolieris
V5 robotu radio
2 viedie kabeļi

V5 kontrolieris ir savienots ar V5 robota smadzenēm, izmantojot viedkabeli. Viedkabelis var izveidot savienojumu no jebkuras smadzeņu viedās pieslēgvietas, taču šajā piemērā tas izmanto pirmo pieslēgvietu. Abas ierīces ir ieslēgtas.

Pievienojiet viedo kabeli vienam no viedajiem portiem V5 kontrollera aizmugurē un jebkuram viedajam pieslēgvietai V5 Robot Brain.

Jauda smadzenēm.

Kontrolierim vajadzētu automātiski ieslēgties, kad smadzenes ir ieslēgtas, un tās ir savienotas, izmantojot viedo kabeli.

Smadzeņu ekrāns tiek rādīts sākuma izvēlnē bez kontrollera ikonas augšējā labajā stūrī. Tas norāda, ka kontrolieris nav savienots pārī ar smadzenēm.

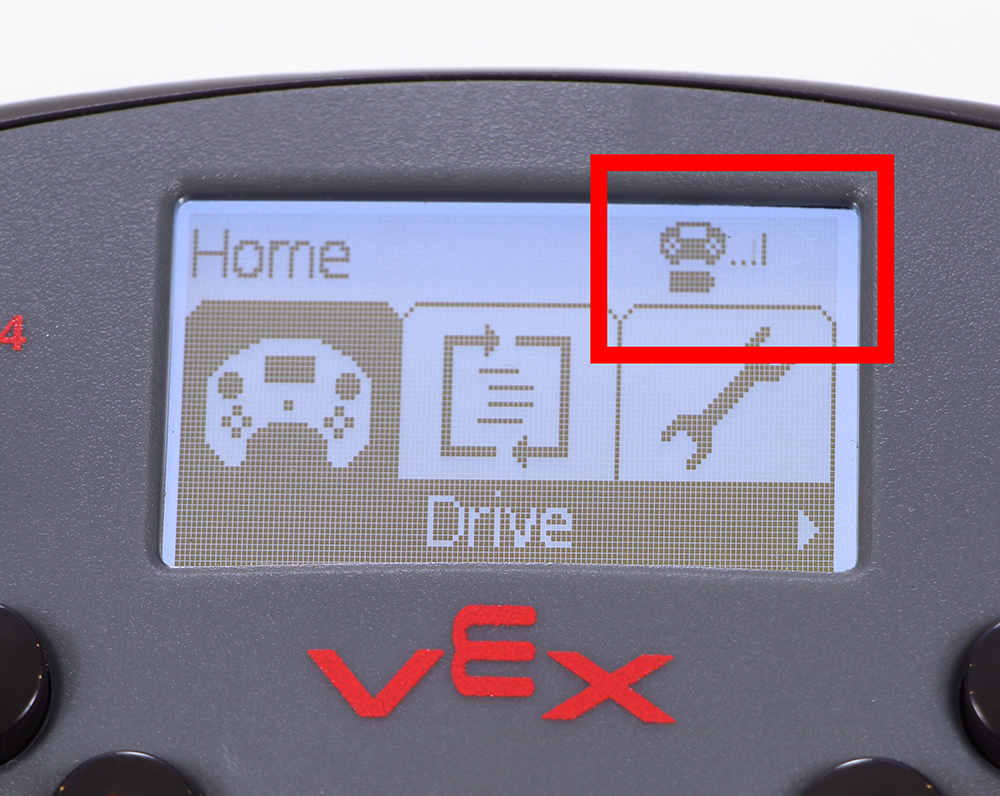

Sākuma izvēlnē kontroliera ekrāns tiek rādīts bez smadzeņu ikonas augšējā labajā stūrī. Tas norāda, ka kontrolieris nav savienots pārī ar smadzenēm.

Pagaidiet, līdz ierīces norāda, ka tās ir savienotas.

Augšējā attēlā parādīta tipiska savienojuma trūkuma norāde.

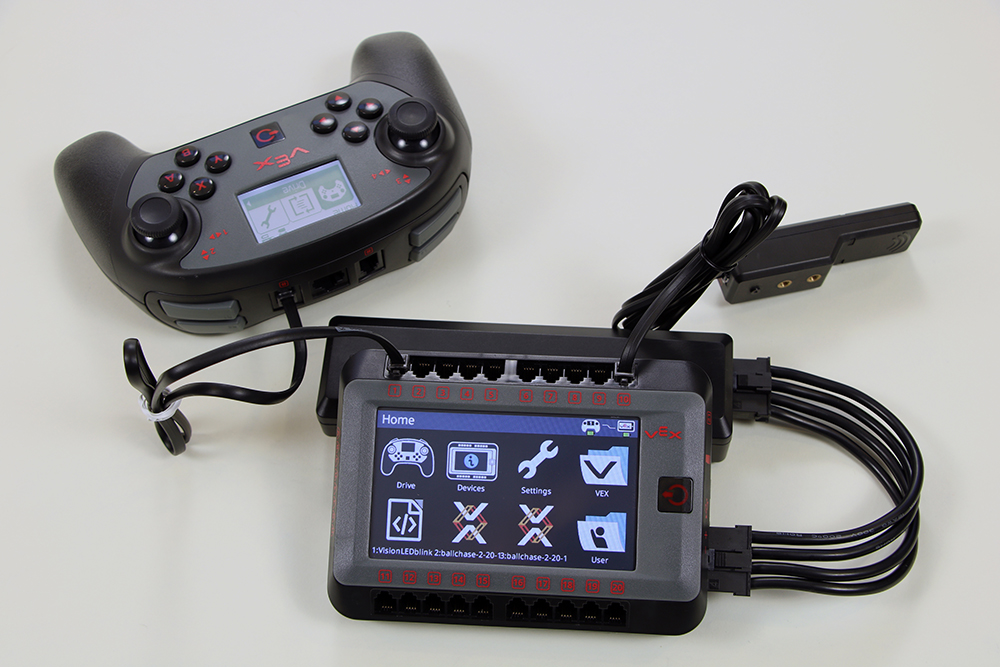

V5 robota radio tagad ir savienots ar V5 robota smadzenēm, izmantojot viedkabeli. Viedkabelis var izveidot savienojumu no jebkuras smadzeņu viedās pieslēgvietas, taču šajā piemērā tiek izmantota desmitā pieslēgvieta. Smadzenes jau ir savienotas ar V5 kontrolieri, izmantojot pirmo portu, un abi ir ieslēgti.

Pēc tam pievienojiet V5 Robot Radio ar V5 Robot Brain.

Radio ir nepieciešams bezvadu savienojumam. Radio var savienot arī ar jebkuru Smart Port.

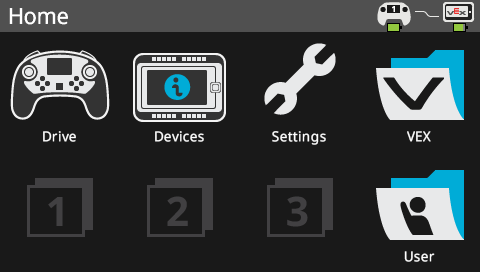

Smadzeņu ekrāns tiek parādīts sākuma izvēlnē ar vadu kontrollera ikonu augšējā labajā stūrī. Tas norāda, ka kontrolieris ir savienots ar smadzenēm, izmantojot viedkabeli.

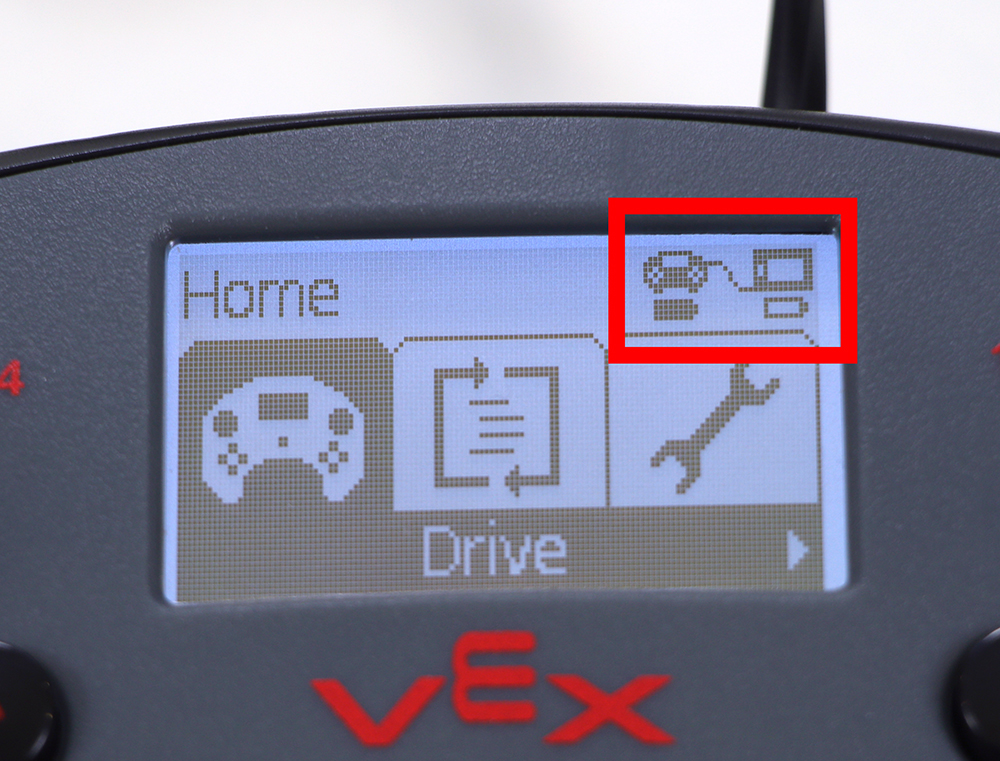

Kontroliera ekrāns tiek parādīts sākuma izvēlnē ar vadu smadzeņu ikonu augšējā labajā stūrī. Tas norāda, ka kontrolieris ir savienots ar smadzenēm, izmantojot viedkabeli.

Kad V5 Robot Brain un V5 Controller ir savienoti ar V5 viedo kabeli, tie parādīs vadu savienojuma indikatora ikonas.

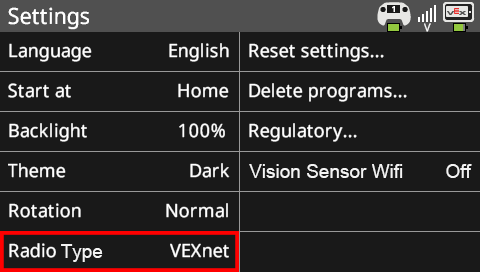

Pārejiet uz izvēlni Iestatījumi, lai mainītu radio iestatījumu.

Iestatiet radio uz VEXnet, pieskaroties Radio iestatījumam.

PIEZĪME: Ja radio režīms jau ir iestatīts uz VEXnet, izlaidiet 7. darbību.

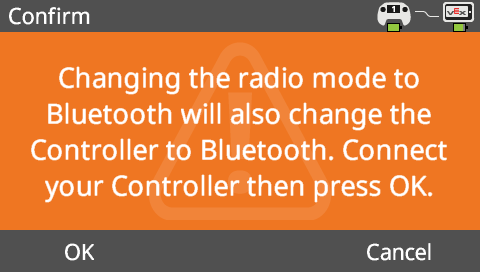

Pēc radio tipa iestatījuma izvēles tiek parādīts smadzeņu ekrāns. Ekrānam ir oranžs fons un teksts “Apstiprināt”. Radio režīma maiņa uz Bluetooth arī kontrolierī mainīs uz Bluetooth. Pievienojiet kontrolieri un pēc tam nospiediet Labi. Zemāk ir divas pogas — viena ar uzrakstu “Labi”, bet otra — “Atcelt”.

Nospiediet OK, kad tiek parādīts šis brīdinājums, mainot radio iestatījumu.

PIEZĪME:Lai gan brīdinājums attiecas uz Bluetooth, tas attiecas arī uz VEXnet iestatījumu.

Smadzeņu ekrāns tiek parādīts sākuma izvēlnē ar bezvadu kontrollera ikonu augšējā labajā stūrī. Tas norāda, ka kontrolieris ir savienots ar smadzenēm, izmantojot V5 robota radio.

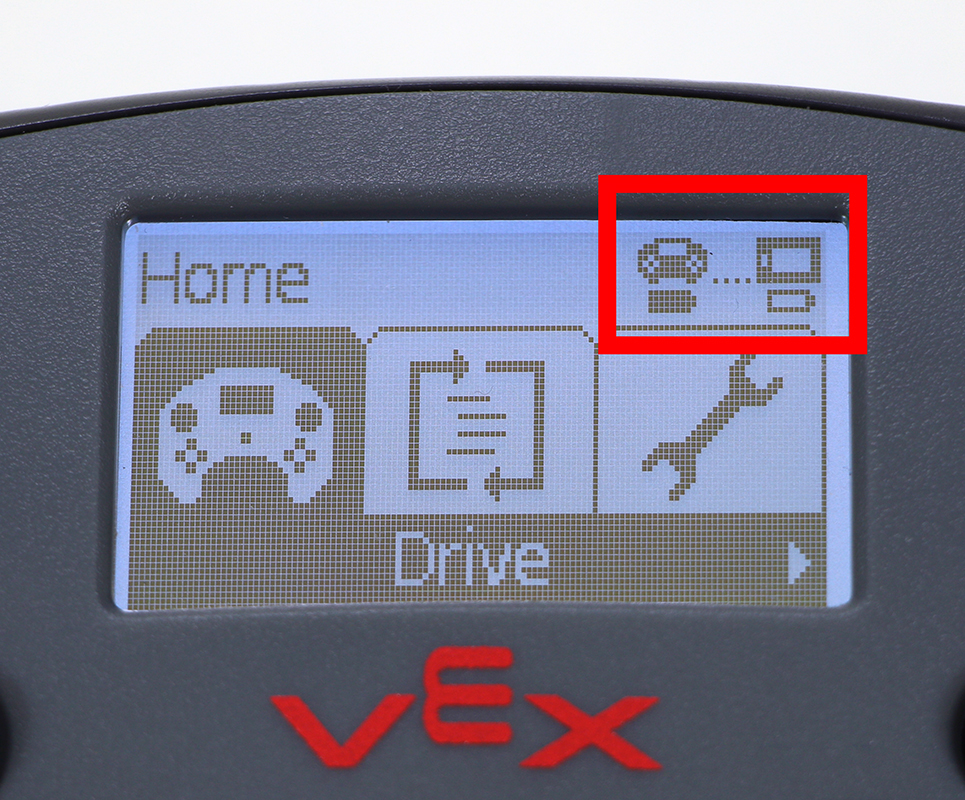

Kontroliera ekrāns tiek parādīts sākuma izvēlnē ar bezvadu Brain ikonu augšējā labajā stūrī. Tas norāda, ka kontrolieris ir savienots ar smadzenēm, izmantojot V5 robota radio.

Atvienojiet viedo kabeli, kas savieno kontrolieri un smadzenes, lai redzētu simbolus, kas norāda uz bezvadu savienojumu.

Izmantojiet kontrolieri, lai bezvadu režīmā sazinātos ar smadzenēm.

PIEZĪME:Kad bezvadu savienojums ir veiksmīgs, radio mirgos sarkanā krāsā.
