VEX IQ (1. paaudzes) akumulatora problēmu novēršana, veicot manuālu uzlādi – VEX bibliotēka

Manuāla VEX IQ robota akumulatora uzlāde ir problēmu novēršanas paņēmiens, ko vajadzētu izmēģināt tikai tad, ja akumulators nedarbojas un akumulatora uzlāde nav izdevies. Šādā situācijā, ievietojot akumulatoru, IQ akumulatora lādētāja indikators mirgos sarkanā krāsā. Manuāla uzlāde citos laikos var izraisīt robota akumulatora bojājumus.

1. darbība: savāciet nepieciešamās sastāvdaļas.

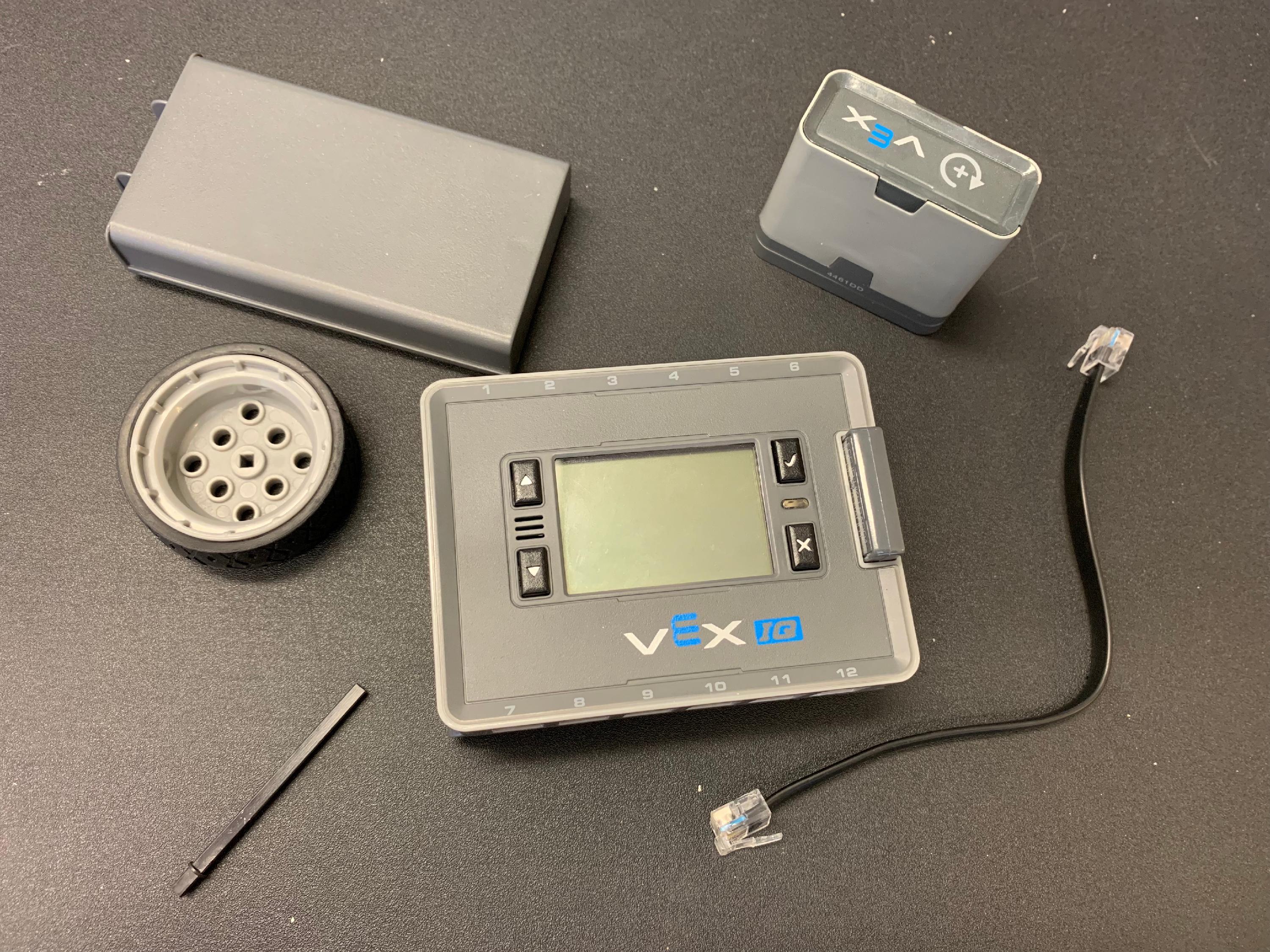

Viedais motors, motora vārpsta, IQ smadzenes, IQ akumulators, viedais kabelis un ritenis, kas novietoti kopā uz galda.

Savāciet šādus priekšmetus:

1 VEX IQ viedais motors
Jebkura metāla motora vārpsta
VEX IQ Robots smadzenes
VEX IQ robota akumulators ar robota akumulatora darbības traucējumiem (mirgojošs sarkans lādētāja LED)
1 viedais kabelis
1 Ritenis vai pārnesums

2. darbība: ievietojiet robota akumulatoru smadzenēs.

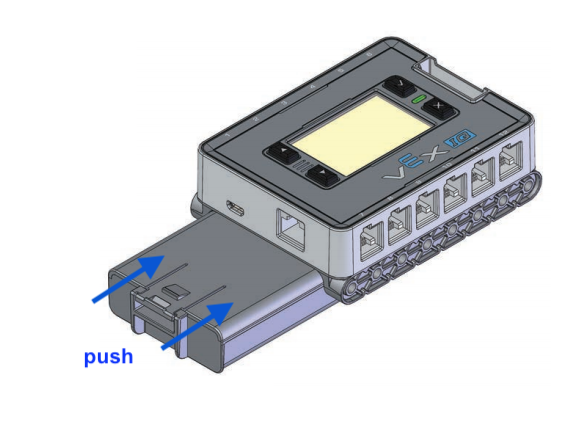

Diagramma parāda, ka akumulators ir savienots ar IQ Brain. Bultiņa norāda, ka akumulators ir jāiestumj uzlādes pieslēgvietā smadzeņu apakšā. Akumulators ir vērsts tā, lai fiksators būtu vērsts prom no smadzenēm.

PIEZĪME: Iebīdiet robota akumulatoru smadzenēs, līdz dzirdat fiksatora klikšķi.

3. darbība: pievienojiet viedo motoru.

IQ smadzeņu diagramma ar viedo motoru, kas savienots ar vienu no viedajiem portiem.

Savienojiet viedo motoru ar jebkuru viedo portu, izmantojot viedo kabeli.

Viedā kabeļa abiem galiem viegli pavelciet, lai pārliecinātos, ka tas ir droši piestiprināts.

PIEZĪME. Pārliecinieties, vai viedā kabeļa abi gali ir ievietoti pilnībā. Kad tie ir savienoti, ir jāatskan klikšķis.

PIEZĪME. Pārliecinieties, vai viedais motors ir vienīgā ierīce, kas savienota ar Brain.

4. solis: piestipriniet riteni.

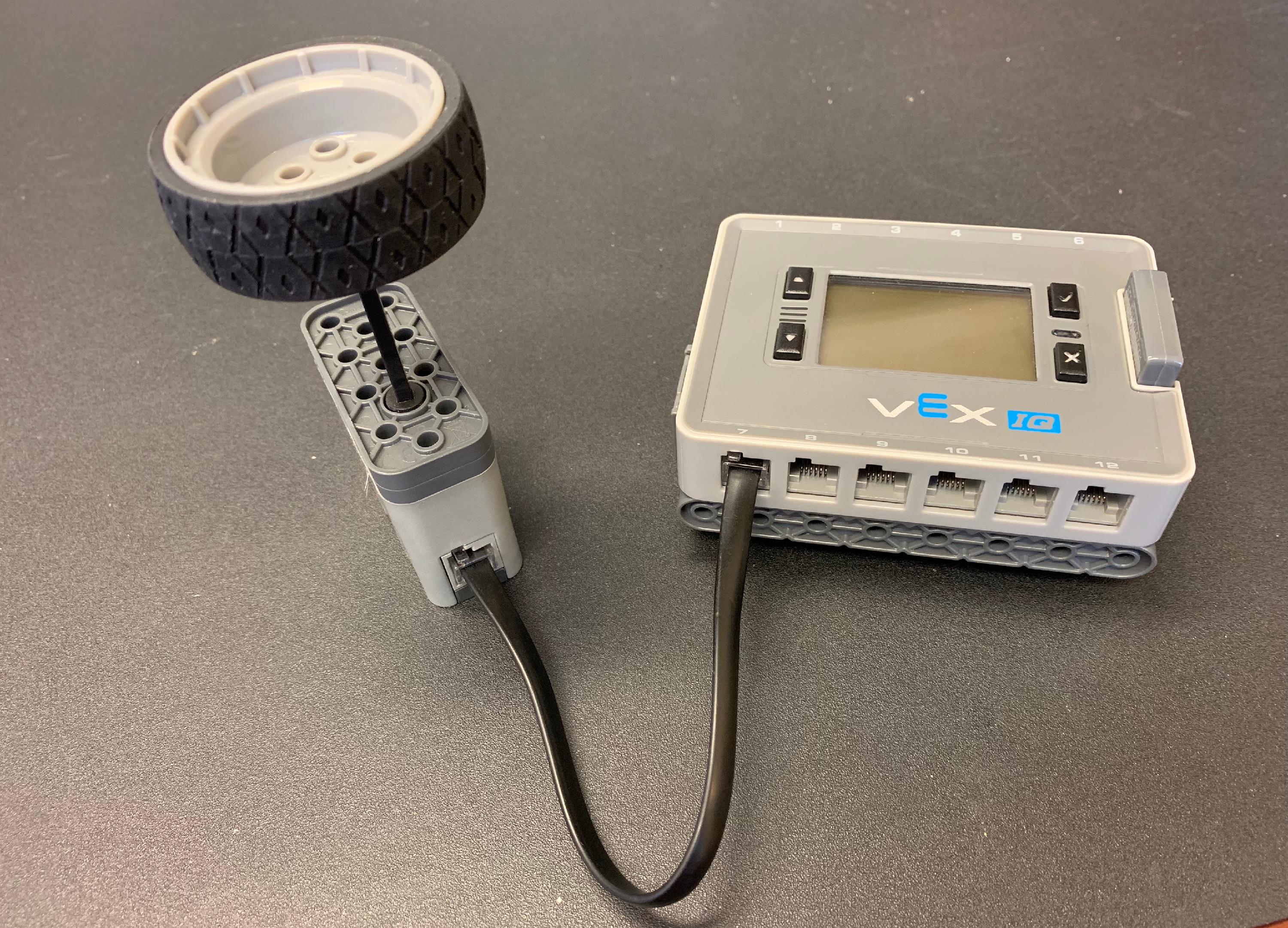

IQ smadzenes ar akumulatoru ir novietotas uz galda. Viedais motors ir savienots ar vienu no tā viedajiem portiem. Motora vārpsta, kas piestiprināta pie riteņa, ir savienota ar viedo motoru, lai tad, kad ritenis griežas, grieztos arī viedais motors.

Ievietojiet motora vārpstu viedajā motorā.

Piestipriniet riteni pie motora vārpstas.

PIEZĪME: Pārliecinieties, vai motora vārpsta ir pareizi ievietota, lai ritenis neslīdētu pa vārpstu.

5. darbība: pagrieziet riteni.

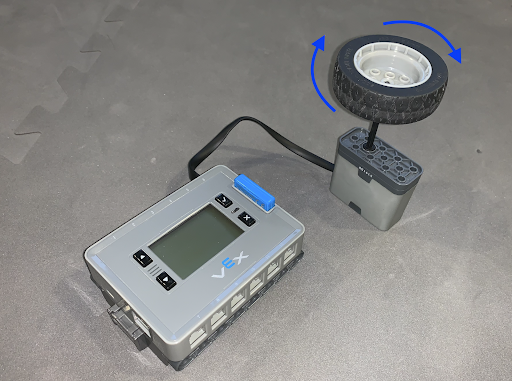

IQ smadzenes ar akumulatoru ir novietotas uz galda. Viedais motors ir savienots ar vienu no tā viedajiem portiem. Motora vārpsta, kas piestiprināta pie riteņa, ir savienota ar viedo motoru. Bultiņas norāda, ka ritenis ir ātri jāpagriež.

Ātri grieziet pārnesumu/riteni uz priekšu un atpakaļ apmēram vienu minūti.

Pēc aptuveni vienas minūtes izņemiet robota akumulatoru no smadzenēm un ātri novietojiet robota akumulatoru uz akumulatora lādētāja.

PIEZĪME: Pagriežot pārnesumu/riteni, mirgos Brain LED gaisma un/vai mirgos Brain's LCD ekrāns. Smadzenes var ieslēgties.

PIEZĪME: Ja manuālā uzlāde bija veiksmīga, pēc robota akumulatora ieslidināšanas turētājā akumulatora lādētāja LED indikators deg nepārtraukti sarkanā krāsā.

Ja iepriekš minētā procedūra nedarbojas, sazinieties ar VEX atbalsta dienestu uz support@vex.com.
