Savāc visas nepieciešamās detaļas

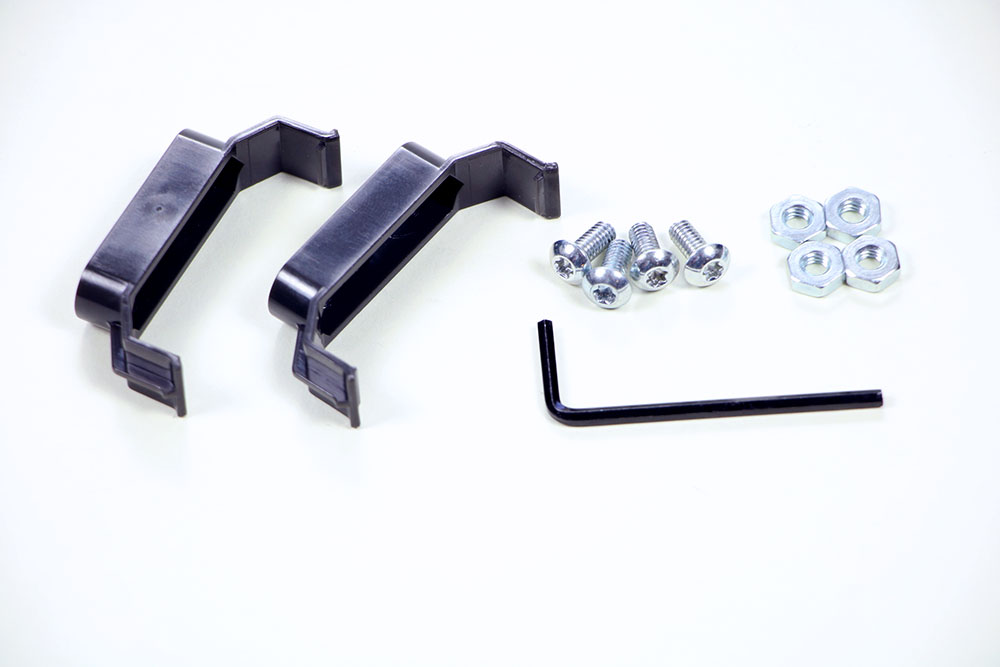

V5 akumulatora uzstādīšanai nepieciešamās detaļas ir novietotas kopā. Parādītajās detaļās ietilpst 2 V5 akumulatora klipši, 4 #8/32 skrūves, 4 #8/32 uzgriežņi un 1 sešstūra atslēga.

Jums būs nepieciešams:

(1) V5 robota akumulators (nav parādīts)
(1) V5 robota akumulatora kabelis (nav parādīts)
(2) V5 akumulatoru skavas
(4) #8-32 x 1/2" skrūves
(4) #8-32 Keps Nuts
(1) 3–32 collu sešstūra atslēga

Ja vēlaties savienot akumulatoru, jums būs nepieciešams arī robots V5 Robot Brain, kas piestiprināts pie jūsu robota. >

Uzstādiet V5 akumulatoru klipus

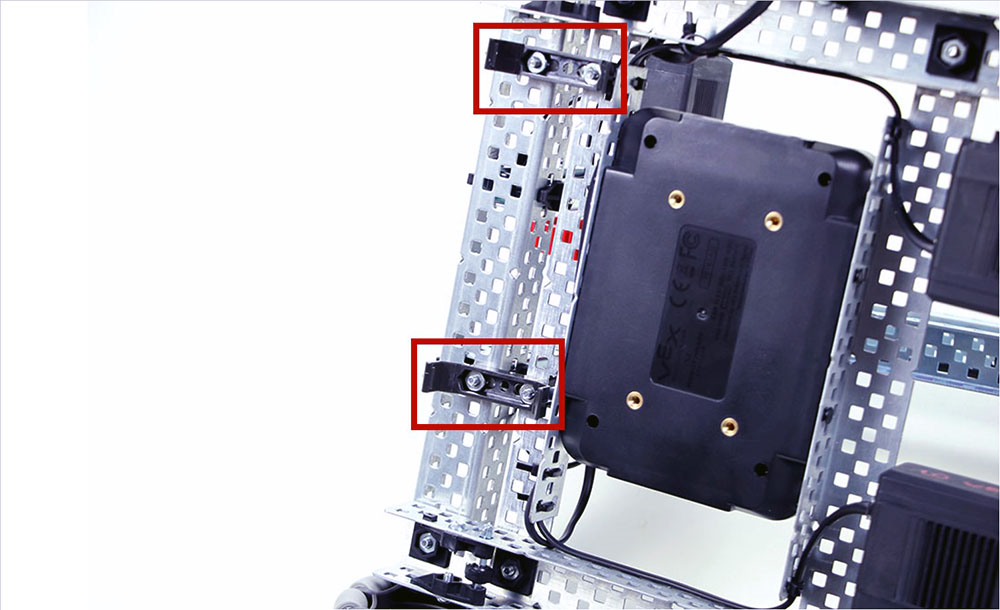

Robota aizmugurē ir piestiprināti divi V5 akumulatora klipši, un tie ir iezīmēti.

Uzstādiet divus V5 akumulatora klipus zem robota pamatnes aizmugures.

Nostipriniet V5 akumulatoru klipos

V5 akumulators ir piestiprināts pie diviem V5 akumulatora klipšiem robota aizmugurē.

Iespiediet akumulatoru spailē, līdz dzirdat un jūtat, ka tas nofiksējas vietā.

Pievienojiet V5 robota akumulatoru

Attēlā redzams V5 akumulatora kabelis, kas savieno V5 akumulatoru ar robota V5 smadzenēm.

Savienojiet akumulatoru ar V5 Robot Brain, izmantojot akumulatora kabeli.

Noteikti ievietojiet akumulatora kabeļa savienotājus pareizi, lai tie ar klikšķi nofiksētos vietā.

Detalizētākus norādījumus par akumulatora uzstādīšanu un pievienošanu skatietV5 Clawbot būvēšanas instrukcijās.
