VEX AIM kodēšanas robota ekrānā ir redzamas statusa indikācijas un ikonas, kas ļauj pārvietoties starp dažādām izvēlnes opcijām. Šajā rakstā ir sniegta informācija par to, ko nozīmē katra no dažādajām ikonām un simboliem, lai palīdzētu jums sākt darbu ar robotu.

Akumulatora statuss

AIM robota ekrāns ar iezīmētu zaļo akumulatora ikonu augšējā labajā stūrī.

Akumulatora ikona augšējā labajā stūrī parāda robota akumulatora pašreizējo stāvokli.

Tiek parādīti trīs akumulatora ikonas attēli, kas norāda dažādos akumulatora līmeņus. Augšpusē ir zaļa pilna akumulatora ikona, centrā ir dzeltena puspilna akumulatora ikona un apakšā ir sarkana zema akumulatora līmeņa ikona.

Akumulatora līmeni var noteikt pēc ikonas krāsas:

Zaļš — pilns akumulators
Dzeltens — daļēja akumulatora uzlāde
Sarkans — zems akumulatora līmenis

Mirgojoša akumulatora ikona norāda, ka robots pašlaik uzlādējas.

Kontroliera statuss

AIM robota ekrāns, kura augšējā kreisajā stūrī ir redzama kontroliera ikona, kas norāda uz pievienotu vienas vadības sviras kontrolieri.

Kad robotam pašlaik ir pievienots vienas vadības sviras kontrolieris, ekrāna augšējā kreisajā stūrī parādīsies kontroliera ikona.

Savienojuma statuss

AIM robota ekrāns ar zaļu, nepārtraukti degošu Bluetooth ikonu augšējā kreisajā stūrī, kas norāda pievienotā Bluetooth statusu.

Bluetooth savienojuma statusu norāda Bluetooth ikona ekrāna augšējā kreisajā stūrī. Nepārtraukti zaļa ikona norāda uz aktīvu Bluetooth savienojumu.

Tas pats attēls kā iepriekšējais, šoreiz ar pelēku Bluetooth ikonu, kas norāda, ka robots pašlaik nav savienots, izmantojot Bluetooth.

Mirgojoša pelēka ikona norāda, ka robots pašlaik nav izveidojis savienojumu ar Bluetooth.

Radio statusu norāda stacijas ikona.

Radio statusu norāda arī piekļuves punkta ikona. Nepārtraukta ikona norāda uz aktīvu savienojumu, bet mirgojoša ikona norāda, ka robots pašlaik nav savienots.

Saites statuss

AIM robota ekrāns ar saites ikonu augšējā kreisajā stūrī, kas norāda uz saistītu robotu.

Kad robotam pašlaik ir pievienots cits VEX AIM kodēšanas robots, ekrāna augšējā kreisajā stūrī parādīsies saites ikona.

Informācijas ikona

AIM robota ekrāns, kurā ir iezīmēta pelēkā i ikonas poga ekrāna centra apakšdaļā.

Atlasot informācijas ikonu ekrāna apakšdaļā, tiks atvērta robota informācija.

AIM1415 kā robota nosaukums ekrānā. Akumulators ir uzlādēts par 97%, un tas norāda, ka ir saistīts ar AIM 7818.

Robota informācija ietver robota nosaukumu, akumulatora darbības laiku un robota nosaukumu, ar kuru tas pašlaik ir savienots.

Navigācijas ikonas

Informācija par AIM robotu tiek parādīta ekrānā, un apakšējā centrā ir iezīmēta bultiņa, kas pelēkā pogā izliekta atpakaļ, norādot, ko izvēlēties, lai izietu no šī ekrāna.

Lai izietu no pašreizējā ekrāna, izmantojiet pelēko atgriešanās bultiņu.

Galvenās izvēlnes ikonas

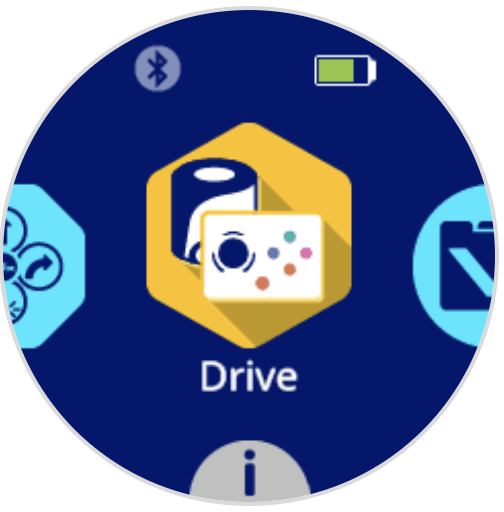

AIM robota ekrāns ar piedziņas ikonu centrā.

Atlasot braukšanas ikonu, tiks atvērts iebūvētais braukšanas režīms, lai jūs varētu vadīt savu robotu ar saistītu kontrolieri. Skatiet šo rakstu, lai uzzinātu vairāk par uzņemšanas režīma izmantošanu.

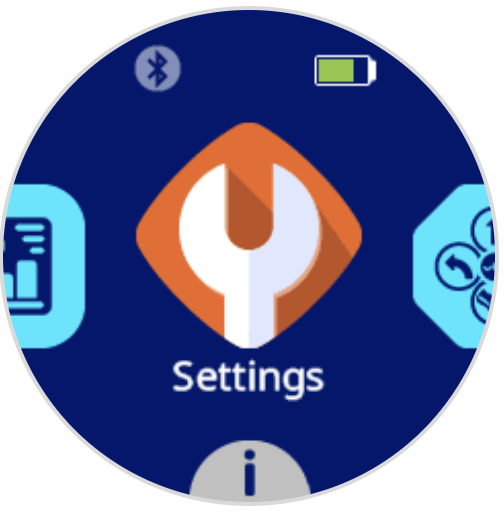

AIM robota ekrāns ar iestatījumu ikonu centrā.

Atlasot iestatījumu ikonu, tiks atvērta robota iestatījumu izvēlne. Skatiet šo rakstu, lai uzzinātu par robota iestatījumiem.

AIM robota ekrāns ar projektu ikonu centrā.

Atlasot ikonu “Projekti”, varēsiet piekļūt lejupielādētam projektam robotā. Skatiet šo rakstu, lai uzzinātu par projektu izmantošanu robotā.

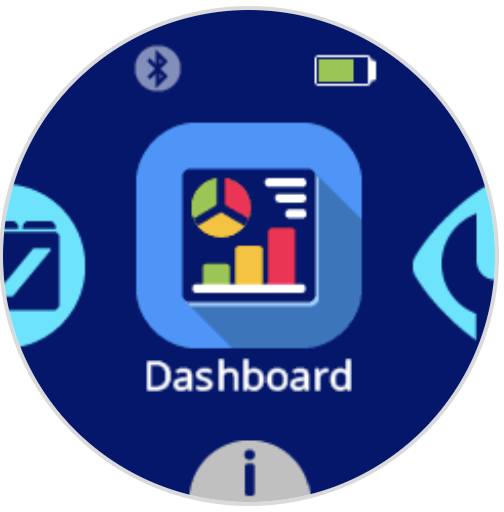

AIM robota ekrāns ar informācijas paneļa ikonu centrā.

Atlasot informācijas paneļa ikonu, tiks atvērts informācijas panelis. Skatiet šo rakstu, lai uzzinātu vairāk par informācijas paneļa funkcijām.

AIM robota ekrāns ar pogu kodēšanas ikonu centrā.

Atlasot ikonu “Pogu kodēšana”, tiks atvērta pogu kodēšana, lai jūs varētu kodēt robotu ar pogām robota ekrānā.
