Savienojuma izveide ar konsoles seriālo portu tīmekļa vietnē VEXcode EXP – VEX bibliotēka

Lai drukātu uz konsoli tīmekļa VEXcode EXP, ir nepieciešams savienojums ar konsoles seriālo portu. Šis otrais ports ir nepieciešams, jo pirmais seriālais ports savieno EXP Brain ar ierīci projektu lejupielādēšanai no pārlūkprogrammas.

Piezīme. Lai drukātu uz konsoli, EXP Brain ir jāpaliek savienotam ar ierīci, izmantojot USB kabeli, kamēr tiek izmantots konsoles seriālais ports.

VEXcode EXP drukas konsole, kas nav pieejama un kurā tiek parādīts ziņojums “Konsoles seriālais ports pašlaik nav pievienots”. Lai izmantotu drukas konsoli, lūdzu, pievienojiet to konsoles seriālajam portam. Zemāk ir saite uz sadaļu “Uzziniet vairāk”.

Ja konsoles seriālais ports nav pievienots, drukas konsole programmā VEXcode EXP tiks rādīta kā nepieejama.

Savienojuma izveide ar konsoles seriālo portu

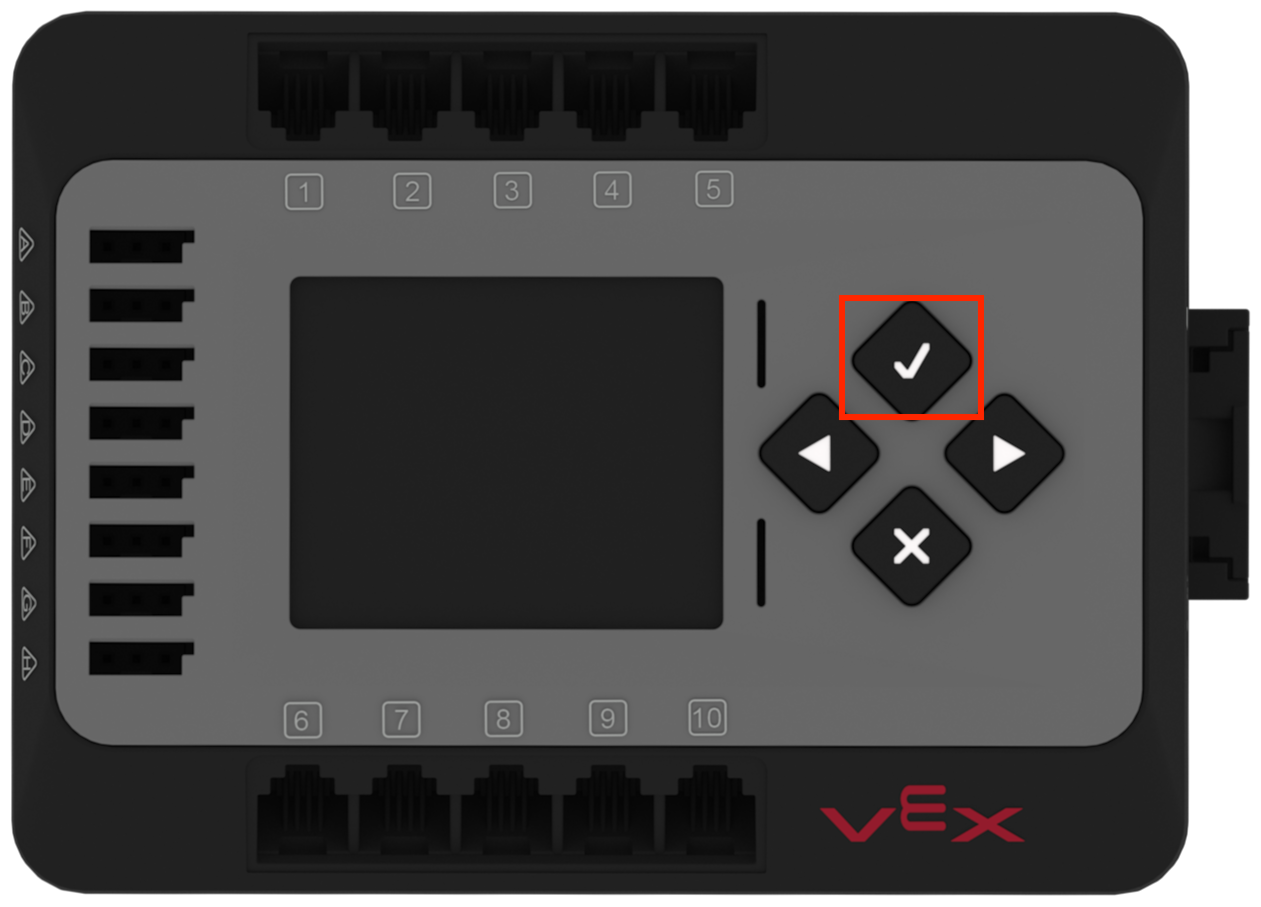

EXP Brain ar iezīmētu pārbaudes pogu.

Pārliecinieties, vai EXP akumulators ir uzlādēts un savienots ar EXP Brain.

Ieslēdziet smadzenes, nospiežot pogu Check uz smadzenēm.

Smadzenes, kas savienotas ar klēpjdatoru, izmantojot USB kabeli.

Savienojiet EXP ar ierīci, izmantojot USB-C kabeli.

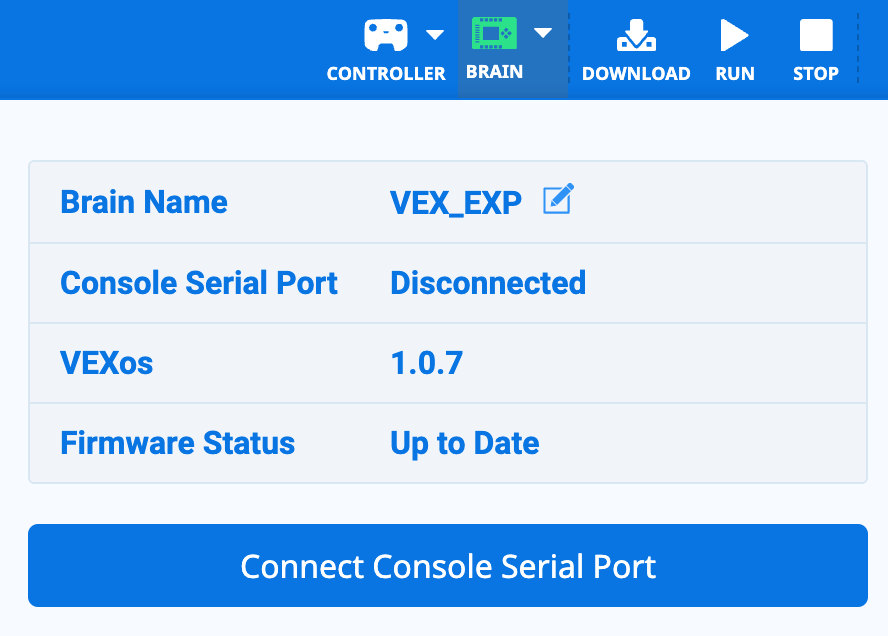

VEXcode EXP ar atvērtu smadzeņu nolaižamo izvēlni un jau pievienotām smadzenēm. Konsoles seriālā porta statuss ir Atvienots, un zemāk esošā poga vēsta “Pievienot konsoles seriālo portu”.

Pārliecinieties, vai EXP ir savienots ar ierīci, izmantojot pirmo tīmekļa seriālo portu. Lai iegūtu papildinformāciju par šo savienojuma procesu, skatiet rakstu savai ierīcei:

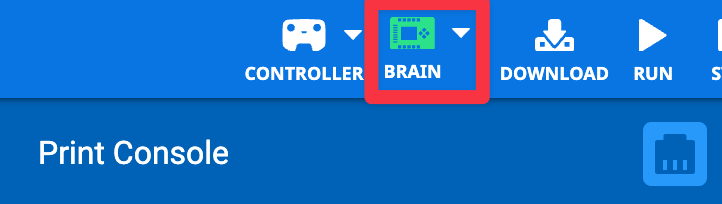

VEXcode EXP rīkjosla ar iezīmētu zaļo smadzeņu ikonu, kas norāda, ka smadzenes ir savienotas.

Kad Brain ir savienots ar pirmo tīmekļa seriālo portu, atlasiet zaļo Brain ikonu.

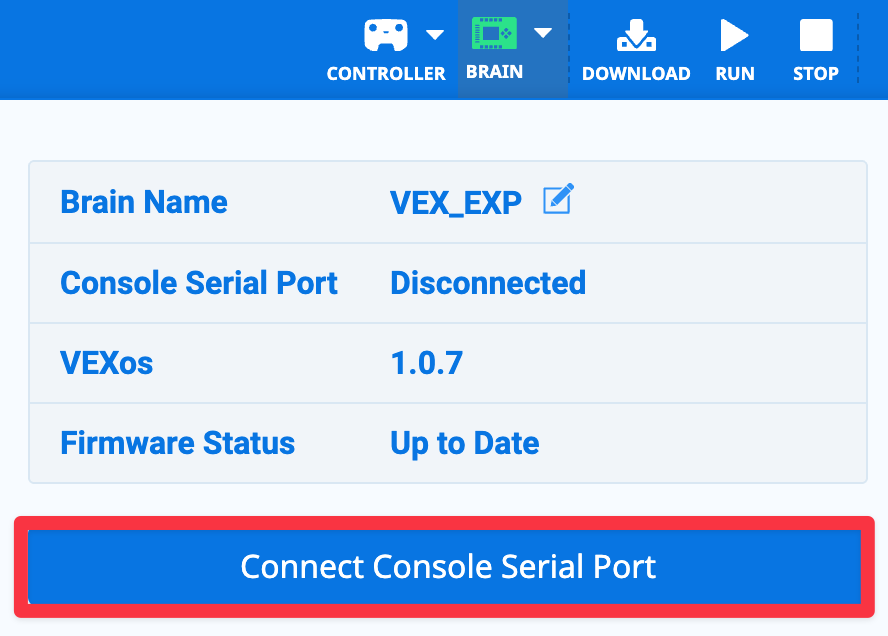

VEXcode EXP ar atvērtu smadzeņu nolaižamo izvēlni un jau pievienotām smadzenēm. Konsoles seriālā porta statuss ir Atvienots, un tālāk redzamā poga ir iezīmēta un ar uzrakstu Pievienot konsoles seriālo portu.

Izvēlieties Connect Console Serial Port.

macOS/Chromebook dators

Windows

Atlasiet katru attēlu, lai to palielinātu.

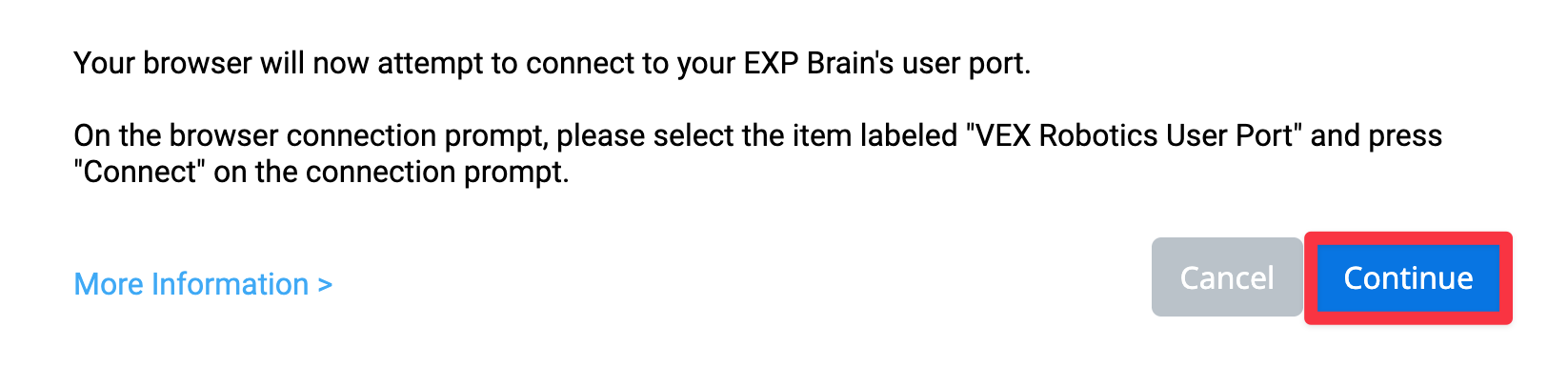

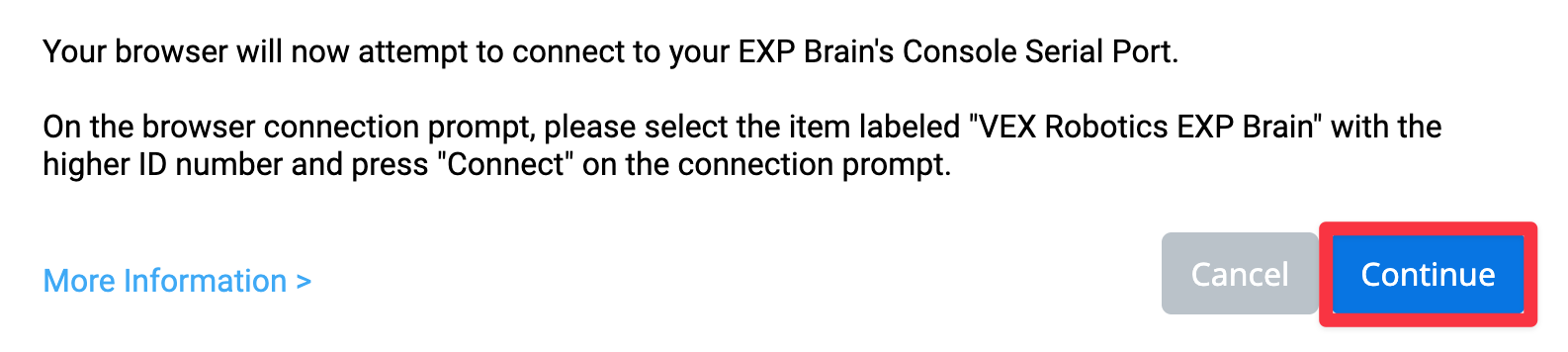

Pamatojoties uz jūsu ierīci, tiks parādīta uzvedne. Izvēlieties Turpināt.

macOS/Chromebook dators

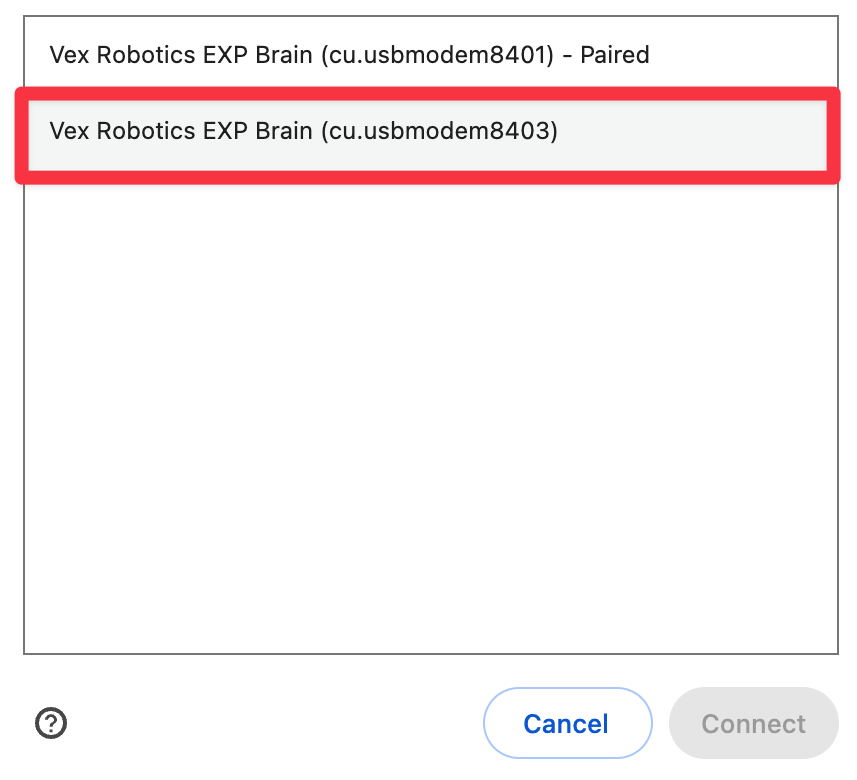

macOS vai Chromebook pārlūkprogrammas savienojuma logs ar diviem vienumiem ar nosaukumu VEX Robotics EXP Brain. Viens priekšmets jau ir savienots pārī un tā ID numurs ir 8401, bet otra priekšmeta ID numurs ir 8403. Prece ar ID 8403 ir iezīmēta.

Windows

Windows pārlūkprogrammas savienojuma logs ar diviem uzskaitītiem vienumiem. Pirmais vienums rāda Vex Robotics lietotāja portu, bet otrais — Vex Robotics sakaru portu, un tas jau ir savienots pārī. Vienums ar nosaukumu Vex Robotics lietotāja ports ir iezīmēts.

Atlasiet katru attēlu, lai to palielinātu.

macOS/Chromebook: pieejamo Brains sarakstā atlasiet EXP ar AUGSTĀKO ID numuru. Zemākais ID numurs jau būs savienots pārī.
Windows: atlasiet User Port. Sakaru ports jau būs savienots pārī.

macOS/Chromebook dators

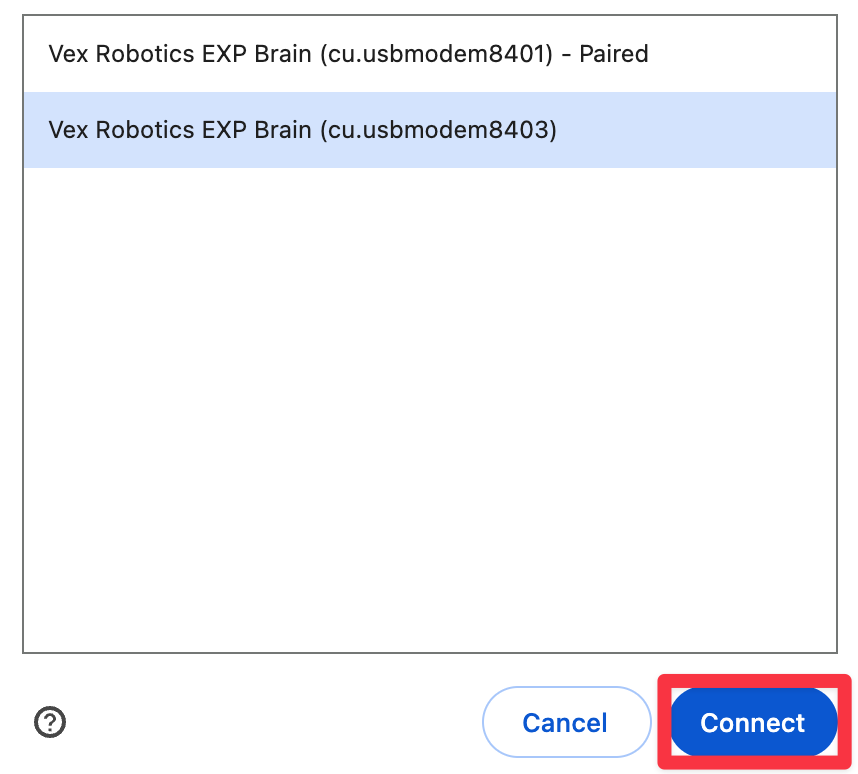

macOS vai Chromebook pārlūkprogrammas savienojuma logs, kurā ir atlasīts vienums ar ID numuru 8403. Zemāk ir iezīmēta poga “Savienot”.

Windows

Windows pārlūkprogrammas savienojuma logs ar atlasītu vienumu ar uzrakstu Vex Robotics lietotāja ports. Zemāk esošā poga “Savienot” ir iezīmēta.

Atlasiet katru attēlu, lai to palielinātu.

Kad jūsu izvēle ir iezīmēta, atlasiet Connect.

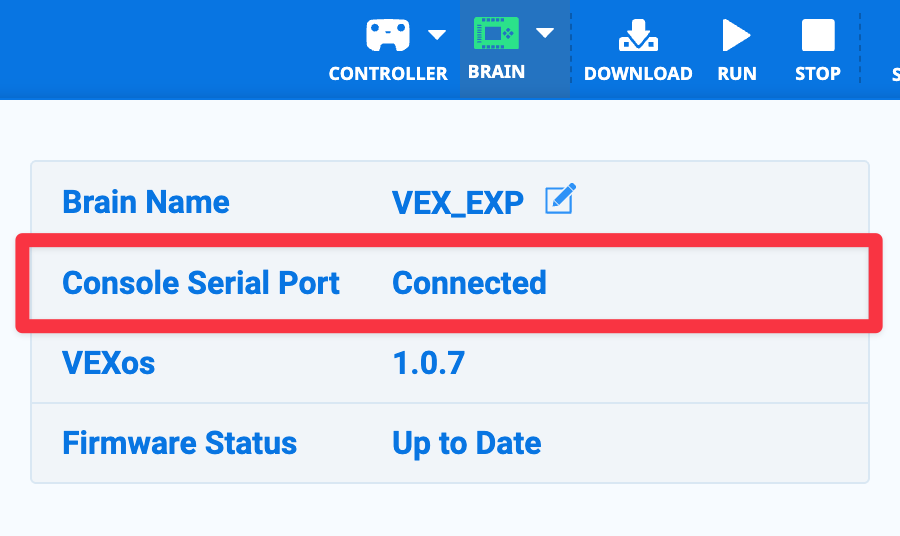

VEXcode EXP ar atvērtu smadzeņu nolaižamo izvēlni un pievienotām smadzenēm. Konsoles seriālā porta statuss ir “Savienots”, un tas ir iezīmēts.

Kad savienojums ir veiksmīgs, konsoles seriālais ports tiks parādīts kā Connected. Print Console tagad būs pieejama lietošanai.

Atvienošanās no konsoles seriālā porta

Lai atvienotu ierīci no EXP, atvienojiet USB-C kabeli no ierīces vai smadzeņu.

Darbojas ar EXP Brain ar iezīmētu X pogu.

Varat arī atvienot EXP no tīmekļa VEXcode EXP, izslēdzot Brain.

Izslēdziet Brain, turot nospiestu pogu X , līdz smadzeņu ekrāns kļūst melns.

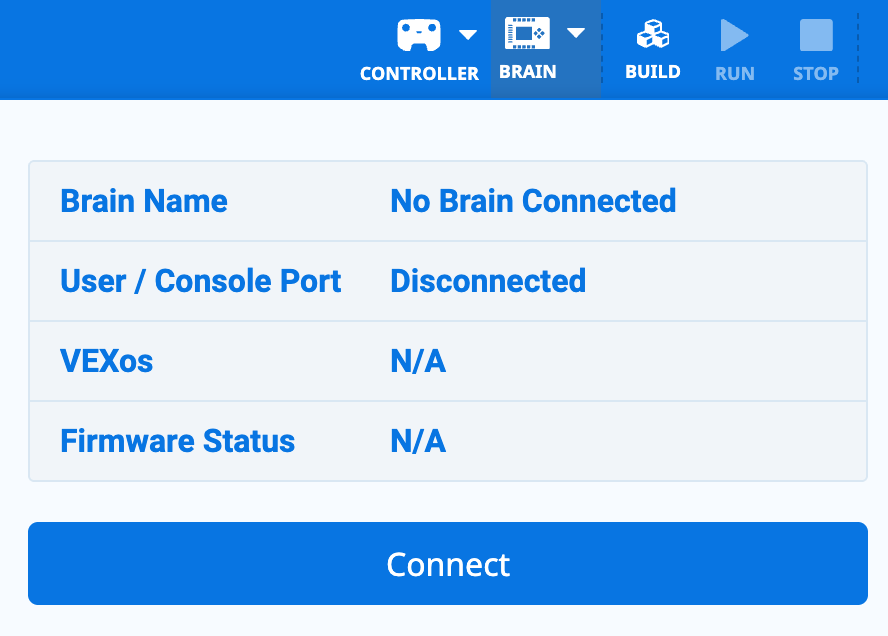

VEXcode EXP ar atvērtu smadzeņu nolaižamo izvēlni un bez pievienotām smadzenēm.

Abas iepriekš minētās metodes atvienos EXP Brain no abiem tīmekļa seriālajiem portiem, parādot Brain ikonu baltā krāsā.
