V5RC virtuālās braukšanas prasmju izmantošana – VEX bibliotēka

VEX V5 robotikas sacensības (V5RC) virtuālās braukšanas prasmes ļauj pievienot VEX V5 kontrolieri datoram, lai praktizētu braukšanas prasmes. Šajā rakstā ir apskatītas pieejamās prakses iespējas un iestatījumi.

Piezīme:Virtuālās braukšanas prasmes ir pieejamas tikai pārlūkprogrammā Chrome.

Spēlējot virtuālo braukšanas prasmju treniņu spēli

Piekļūstiet V5RC virtuālajām braukšanas prasmēm šeit.

Pirms sākat, pārliecinieties, vai VEX V5 kontrolieris ir savienots ar virtuālo braukšanas prasmēm un virtuālo prasmju atslēgu.

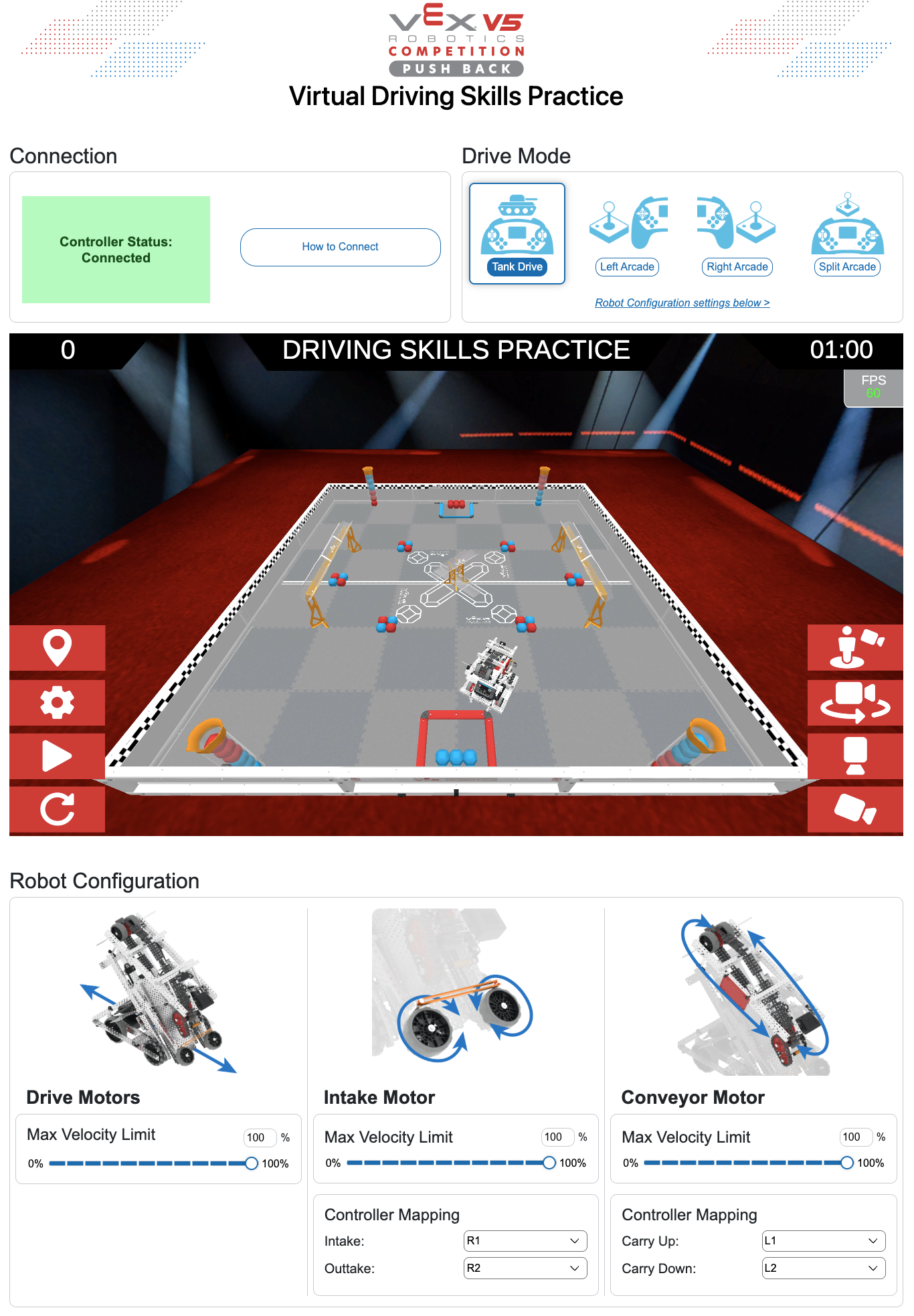

V5RC Push Back virtuālās braukšanas prasmju praktizēšanas lapa. Tas nolasa pievienotā kontroliera statusu, pēc tam labajā pusē ir braukšanas režīms tanka vadīšanai, kreisajai arkādei, labajai arkādei un dalītajai arkādei. Tad pa vidu ir braukšanas prasmju prakse. Apakšā ir robota konfigurācija ar piedziņas motoriem, ieplūdes motoru un konveijera motoru.

Kad esat pieteicies, izmantojot savu virtuālo prasmju atslēgu, un pievienojis VEX V5 kontrolieri, virtuālo braukšanas prasmju prakses spēle ir gatava spēlei. Kontroliera statuss rādīs zaļu krāsu un Savienots augšējā kreisajā stūrī, un varoņa robots atradīsies sākuma pozīcijā.

Braukšanas prasmju prakses loga apakšējā kreisā stūra tuvplāna skats ar pogu Atskaņot, balts pa labi vērsts trīsstūris, kas iezīmēts sarkanā lodziņā. Atskaņošanas poga atrodas vertikāli starp iestatījumu ikonu un atiestatīšanas pogu.

Lai sāktu spēli, nospiediet pogu Spēlēt apakšējā kreisajā stūrī.

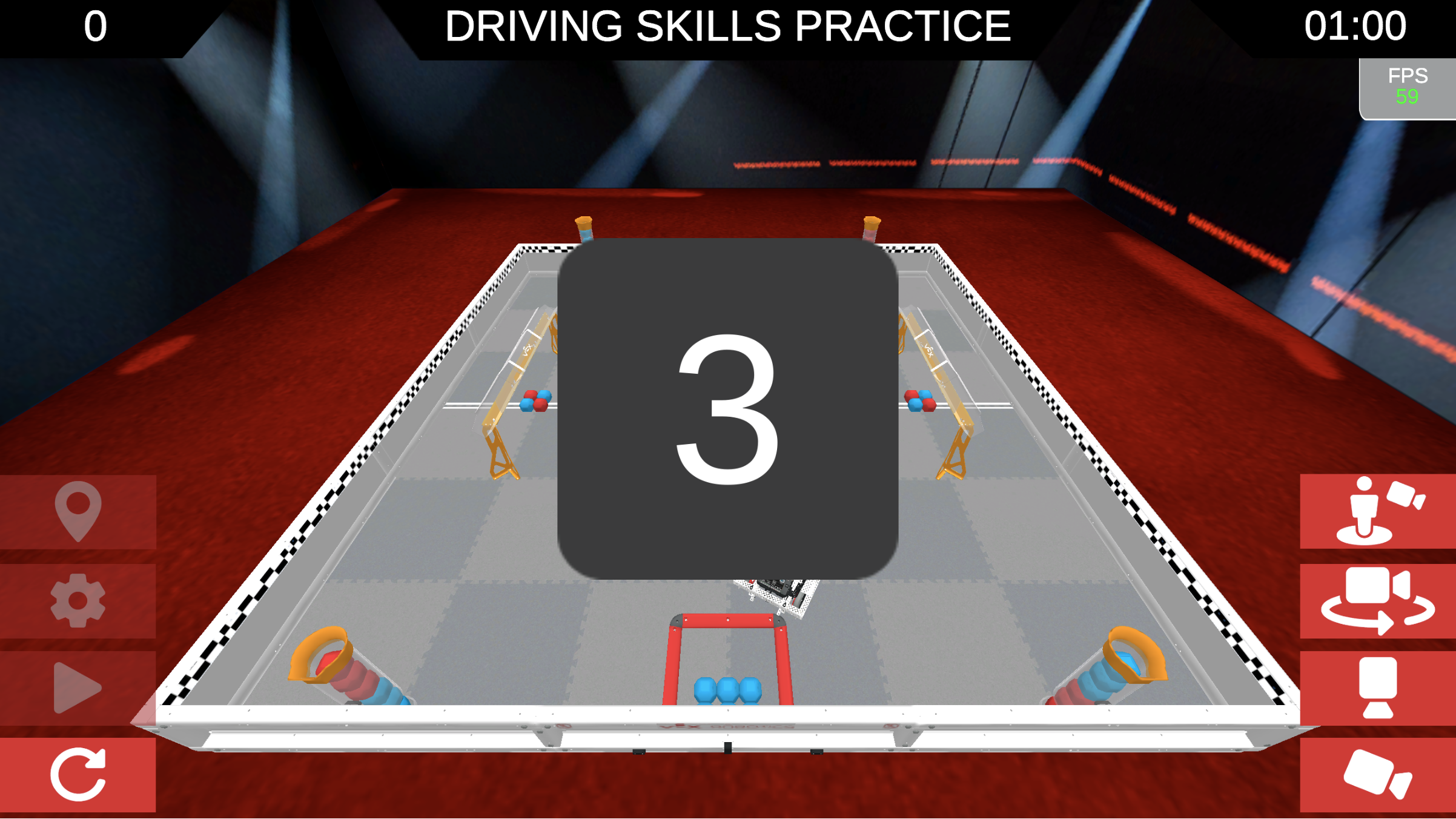

Braukšanas prasmju prakses logs ar lielu 3 centrā, kas parāda atpakaļskaitīšanu līdz spēles sākumam.

Ekrāna centrā parādīsies atpakaļskaitīšana, kas ļaus jums sagatavoties braukšanas sākšanai, izmantojot kontrolieri.

Braukšanas prasmju prakses loga augšējā labā stūra tuvplāna skats, kurā redzams atlikušais spēles laiks. Laiks rāda 29 sekundes.

Spēles laikā atlikušais laiks tiek rādīts loga augšējā labajā stūrī.

Braukšanas prasmju loga augšējā kreisā stūra tuvplāna skats, kas parāda rezultātu atjaunināšanu reāllaikā spēles laikā. Rezultāts ir 1 punkts.

Spēles laikā jūsu rezultāts tiks atjaunināts augšējā kreisajā stūrī.

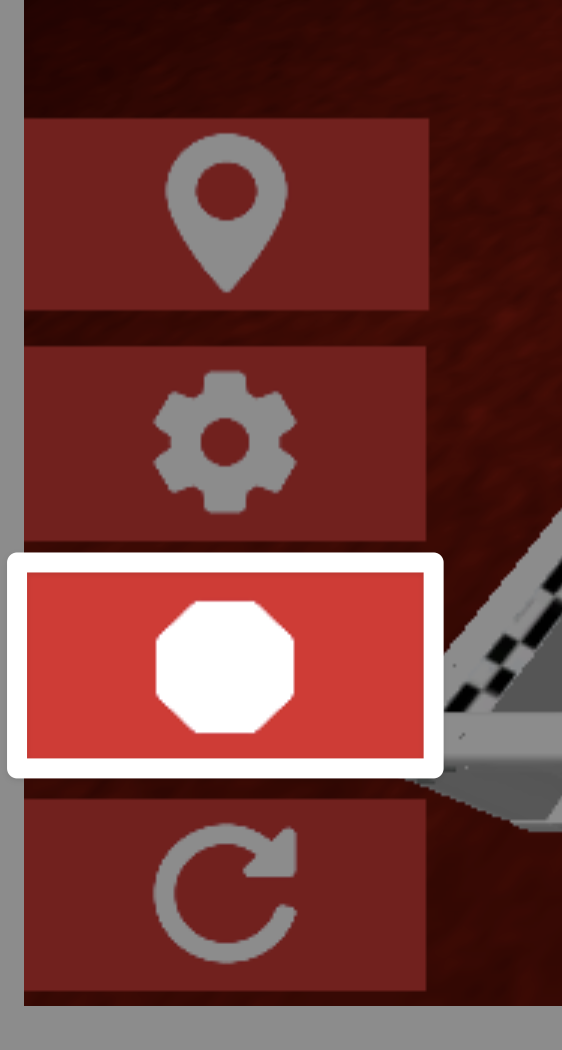

Braukšanas prasmju loga apakšējā kreisā stūra tuvplāna skats, kurā redzama poga Stop — balts sešstūris, kas spēles laikā parādās pogas Spēlēt vietā. Apturēšanas poga atrodas vertikāli starp iestatījumu ikonu un atiestatīšanas pogu.

Lai pārtrauktu spēli pirms laika beigām, apakšējā kreisajā stūrī atlasiet poguApturēt.

Spēles beigu ekrāns, kurā redzami treniņu rezultāti komandas numuram un reģistrētās komandas nosaukumam. Rezultāts ir 5 punkti. Poga Atkārtot ekrāna apakšdaļā ir iezīmēta sarkanā lodziņā, norādot, ko atlasīt, lai atskaņotu vēlreiz.

Spēles beigās tiks parādīts jūsu komandas nosaukums un gala rezultāts. Atlasiet Mēģināt vēlreiz , lai aizvērtu šo logu un atiestatītu lauku.

Braukšanas prasmju loga apakšējā kreisā stūra tuvplāna skats, kurā redzama poga Atiestatīt — balta apļveida bultiņa. Atiestatīšanas poga atrodas zem iestatījumu ikonas un pogas Atskaņot.

Lauka izkārtojuma atiestatīšanai var izmantot arī pogu Reset apakšējā kreisajā stūrī.

Braukšanas režīma izvēle

Braukšanas prasmju prakses loga augšējā labajā pusē, kurā sarkanā lodziņā ir parādīts braukšanas režīma izvēles apgabals. Pašlaik ir atlasīts Tank Drive, un pēc kārtas tiek parādītas opcijas Left Arcade, Right Arcade un Split Arcade.

Braukšanas režīma izvēles opcijas redzēsiet virs virtuālo braukšanas prasmju praktizēšanas loga.

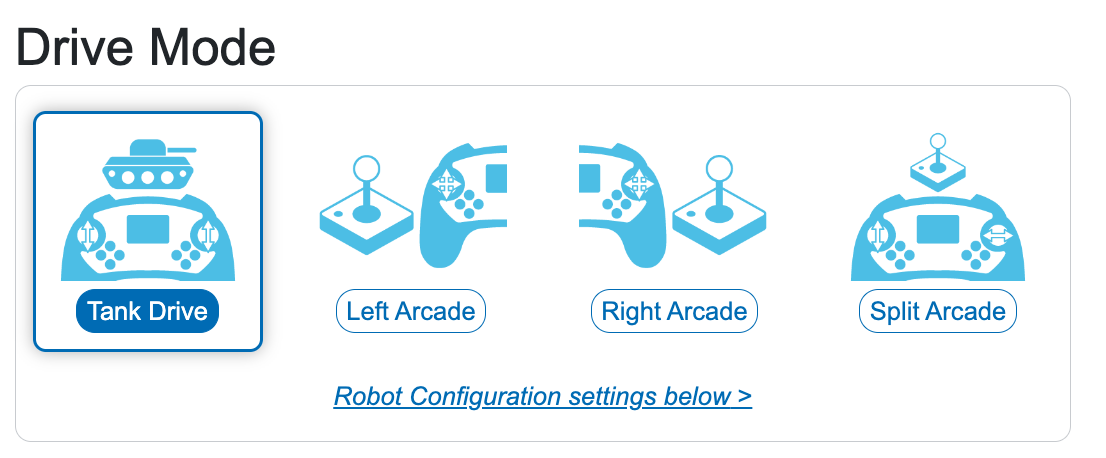

Braukšanas režīma opciju tuvplāna skats, kurā redzams atlasītais Tank Drive. Pārējās trīs opcijas atrodas labajā pusē un lasīt Kreisā arkāde, Labā arkāde un Split Arcade.

Izvēlētajā braukšanas režīmā nosaukums tiks rādīts tumši zilā krāsā, un ap ikonu būs zila līnija.

Izvēlieties braukšanas režīma nosaukumu, lai mainītu konfigurāciju.

Katrs braukšanas režīms maina to, kā jūsu vadības sviras kontrolē robota piedziņas kustību.

Tvertnes piedziņa: Kreisā kursorsvira kontrolē kreiso motoru, bet labā kursorsvira kontrolē labo motoru.
Kreisā arkāde: Visa kustība (uz priekšu, atpakaļ, pa kreisi un pa labi) tiek vadīta ar kreiso kursorsviru.
Labā arkāde: Visas kustības (uz priekšu, atpakaļ, pa kreisi un pa labi) tiek vadītas ar labo kursorsviru.
Sadalītā arkāde: Kreisā kursorsvira kontrolē kustību uz priekšu un atpakaļ, savukārt labā kursorsvira kontrolē pagriezienus pa kreisi un pa labi.

Papildu iestatījumi

Kameras opcijas

Virtuālo braukšanas prasmju sadaļā ir izceltas četras kameras opcijas. Vadītāja stacijas ikona, orbītas kameras ikona, augšas uz leju ikona un pakaļdzīšanās ikona

Laukuma kameru opcijas atrodas virtuālo braukšanas prasmju prakses loga apakšējā labajā stūrī.

Vadītāja stacijas ikona: Maina kameras attēlu uz vadītāja perspektīvu.
Orbītas kameras ikona:Sniedz pārskatu par visu lauku.
Ikona no augšas uz leju:Novieto kameru tieši virs lauka.
Pakaļdzīšanās ikona: Seko robotam no aizmugures.

Robota konfigurācija

Lai mainītu robota ātrumus un motora pogu kartējumus, ritiniet uz leju līdz sadaļai Robota konfigurācija.

Sadaļa Piedziņas motori apgabalā Robota konfigurācija, kas atrodas lapas Braukšanas prasmes apakšā. Tā augšpusē ir rakstīts Piedziņas motori un tiek rādītas opcijas Maksimālais ātrums ar slīdni no 0 līdz 100%.

Sadaļā “Piedziņas motori” varat pielāgot Deksa maksimālo ātrumu, izmantojot slīdni vai ievadot konkrētu vērtību tekstlodziņā.

Ieplūdes motora sadaļa robota konfigurācijas apgabalā, kas atrodas lapas “Braukšanas prasmes” apakšdaļā. Augšpusē ir redzams uzraksts “Ieplūdes motors” un redzamas maksimālā ātruma opcijas ar slīdni no 0 līdz 100%, kā arī kontrollera kartēšanas opcijas, kas nosaka, kuras pogas kontrolē ieplūdi un izplūdi.

Ieplūdes motora sadaļā varat iestatīt ieplūdes motora maksimālo ātrumu un piešķirt vadības pogas ieplūdes vadībai.

Pielāgojiet ātrumu, izmantojot slīdni vai ierakstot vērtību tekstlodziņā.

Mainiet vadības ierīces pogas, atlasot nolaižamās izvēlnes blakus Ieplūde un Izplūde , lai izvēlētos vēlamās pogas.

Konveijera motora sadaļa robota konfigurācijas apgabalā, kas atrodas lapas “Braukšanas prasmes” apakšdaļā. Augšpusē ir redzams konveijera motors un redzamas maksimālā ātruma opcijas ar slīdni no 0 līdz 100%, kā arī kontrollera kartēšanas opcijas, kas nosaka, kuras pogas kontrolē augšup un lejup vērsto kustību.

Konveijera motora sadaļā var iestatīt konveijera motora maksimālo ātrumu un piešķirt kontrollera pogas konveijera vadībai.

Pielāgojiet ātrumu, izmantojot slīdni vai ierakstot vērtību tekstlodziņā.

Mainiet kontroliera pogas, atlasot nolaižamās izvēlnes blakus Pārnest uz augšu un Pārnest uz leju , lai izvēlētos vēlamās pogas.
