Pielāgotu serpentīna konveijeru montāža – VEX bibliotēka

VEX CTE darba šūnu iekārta ir izstrādāta, lai atdarinātu darba šūnu reālās lietojumprogrammas ražošanas nozarē. Serpentīna konveijers ir viena no visbiežāk izmantotajām konveijeru sistēmām materiālu montāžai un transportēšanai. Izpildot izaicinājumus, jūs varat salikt savas pielāgotās serpentīna ķēdes, kas pārsniedz būvēšanas instrukcijās parādīto.

Ņemiet vērā, ka tālāk sniegtais piemērs ir balstīts uz standarta serpentīna konveijera izkārtojumu. Šo pašu procesu var piemērot jebkuras konfigurācijas konveijeriem.

Diagramma, kurā attēloti dažādi konveijeru veidi, ko izmanto profesionālajā un tehniskajā izglītībā, izceļot to komponentus un funkcionalitāti, kā arī marķētas detaļas izglītības nolūkos.

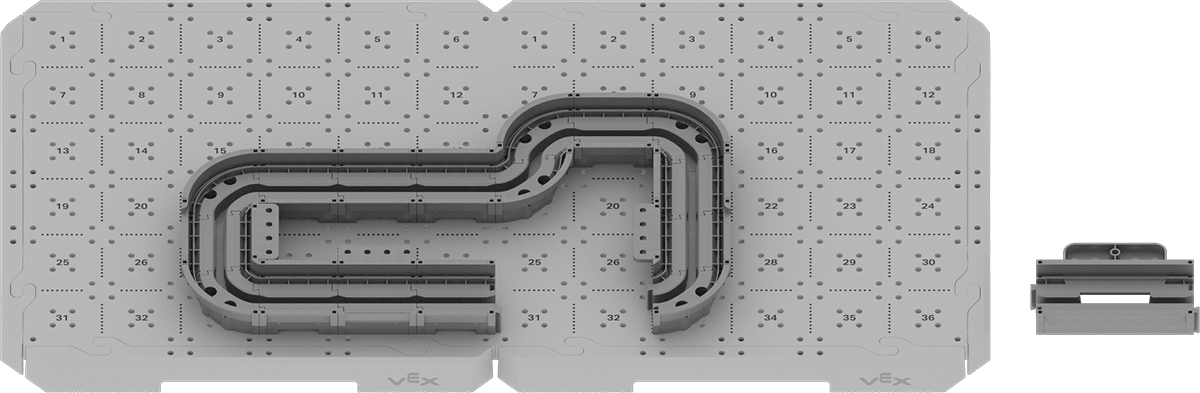

Vispirms salieciet pielāgotās serpentīna konveijera sliežu daļas sliežu ceļam, kuru vēlaties izveidot, un piestipriniet to pie CTE flīzes. Ņemiet vērā, ka pagrieziena sliedes detaļas būs jāpiestiprina pie CTE flīzēm ar zvaigznes formas skrūvēm un zema profila uzgriežņiem.

Atstājiet pielāgotajā serpentīna konveijera sliedē atstarpi serpentīna konveijera piedziņas sliedei. Nepievienojiet piedziņas sliedi pārējam serpentīna konveijeram.

Diagramma, kurā attēloti dažādi konveijeru veidi, ko izmanto profesionālajā un tehniskajā izglītībā, demonstrējot to dizainu un funkcionalitāti materiālu apstrādei.

Izvietojiet serpentīna konveijera ķēdi saliktajā sliedē, lai redzētu, vai vēlamajam attālumam ir nepieciešams vairāk vai mazāk ķēžu. Ķēdei vajadzētu:

Cieši pieguļ sliežu gabalu pamatnei
Nedrīkst būt vaļīgums piedziņas sliedes atverē
Nav nepieciešams izstiept, lai ietilptu sliežu gabalu pamatnē

Diagramma, kurā attēloti dažādi konveijeru veidi, ko izmanto profesionālajā un tehniskajā izglītībā, demonstrējot to sastāvdaļas un funkcijas izglītības nolūkos.

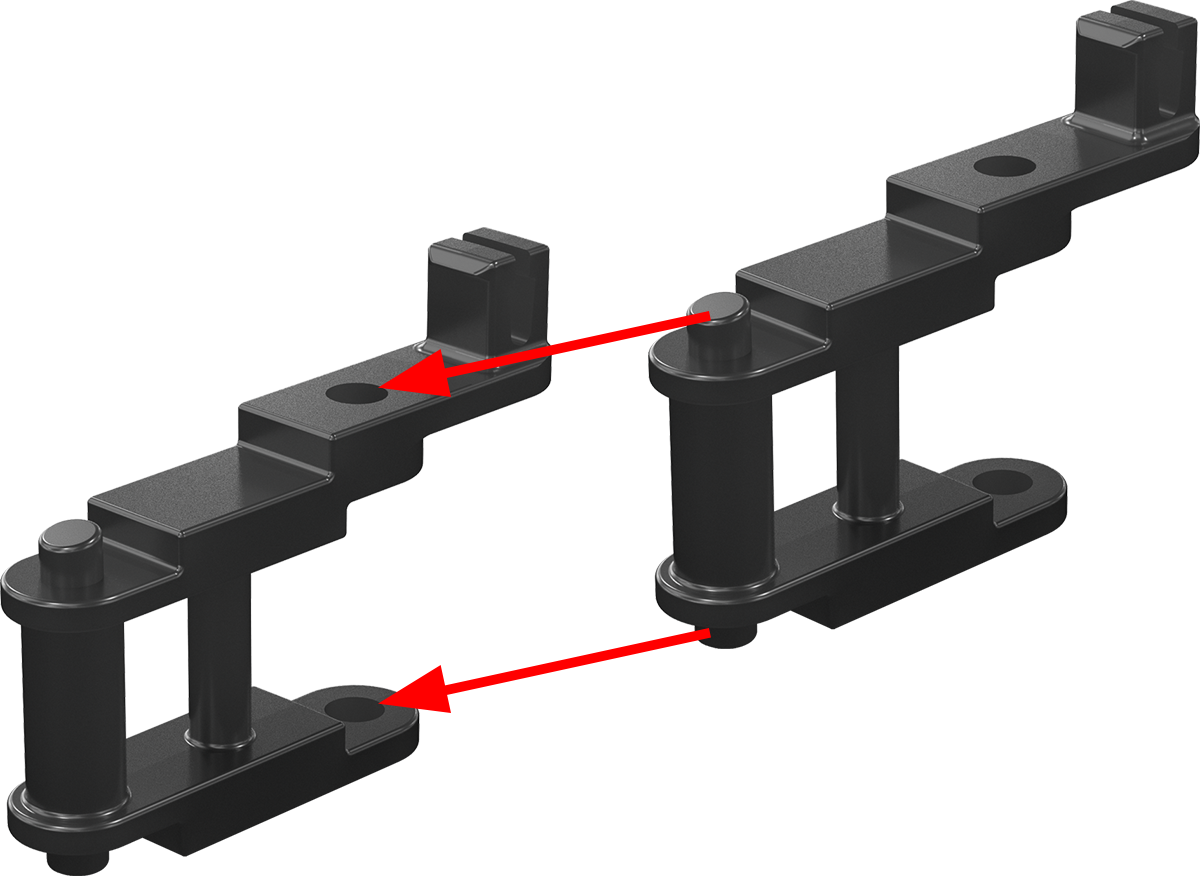

Atvienojiet vai pievienojiet serpentīna konveijera ķēdes gabalus, līdz esat sasniedzis vēlamo garumu savam pielāgotajam serpentīna konveijera sliedei.

Pievienojiet serpentīna konveijeru — ķēdes sākumu un galu, lai izveidotu pilnīgu ķēdi.

Diagramma, kas ilustrē konveijeru komponentus un darbību profesionālajā un tehniskajā izglītībā, izceļot galvenās daļas un to funkcijas izglītības nolūkos.

Katram serpentīna konveijera ķēdei, ko izmantojat, būs nepieciešama serpentīna konveijera platforma.

Pievienojiet serpentīna konveijera platformas savam serpentīna konveijera ķēdei.

Karjeras un tehniskajā izglītībā izmantotas konveijeru sistēmas shēma, kurā attēloti dažādi komponenti un to funkcijas, tostarp lentes, veltņi un atbalsta konstrukcijas.

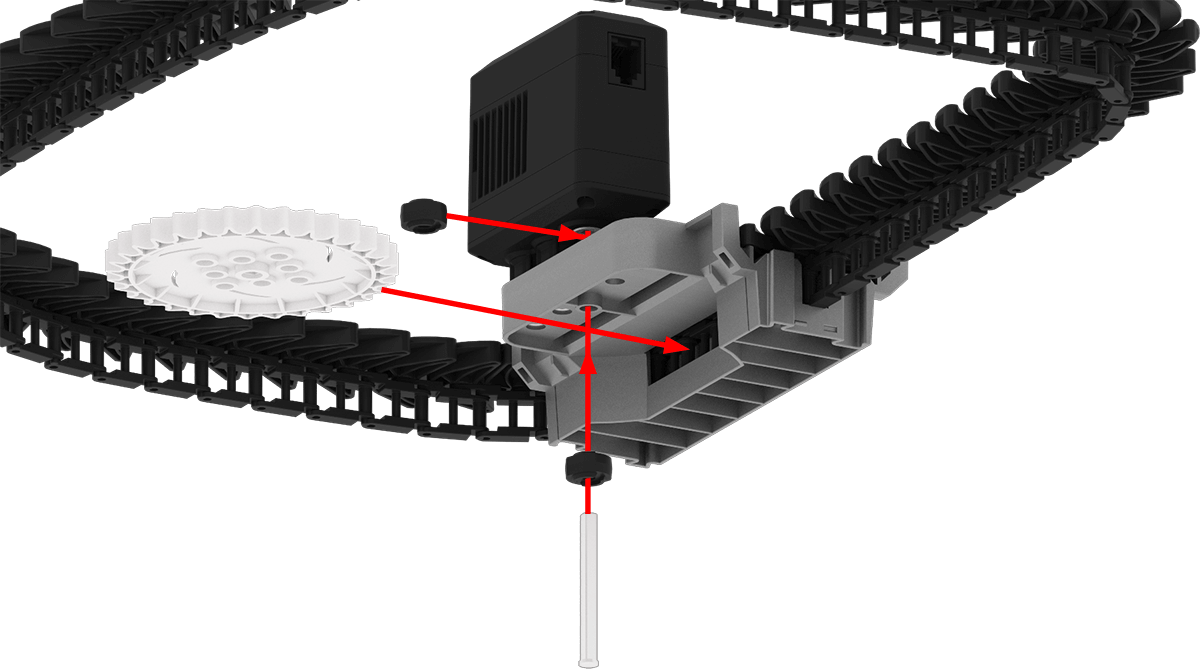

Ievietojiet daļu no saliktā serpentīna konveijera ķēdes serpentīna konveijera piedziņas sliedē, kas ir piestiprināta pie viedmotora.

Konveijeru sistēmas shēma, kurā attēloti dažādi komponenti un to funkcijas, kas attiecas uz karjeru un tehnisko izglītību.

Novietojiet vienu gumijas vārpstas apkakli zem viedmotora.

Ievietojiet 32 zobu zobratu serpentīna konveijera - piedziņas sliedes atverē.

Ievietojiet 3x vāciņa vārpstu caur zobratu, virsū uzliekot otru gumijas vārpstas apkakli, lai nostiprinātu detaļas vietā.

Karjeras un tehniskajā izglītībā izmantoto konveijeru sistēmas komponentu shēma, kas ilustrē dažādas konveijera sistēmas daļas un to funkcijas.

Pievienojiet salikto serpentīna konveijera ķēdi un platformas ar serpentīna konveijera piedziņas sliedi pārējai saliktajai serpentīna konveijera sliedei.

Karjeras un tehniskajā izglītībā izmantotas konveijeru sistēmas shēma, kurā attēloti dažādi komponenti un to funkcijas, izceļot mehāniku un izkārtojumu, kas ir būtiski konveijeru darbības izpratnei.

Jūsu pielāgotais serpentīna konveijers tagad ir pabeigts!
