CTE Workcell konveijeri ir izstrādāti, lai atdarinātu reālu konveijeru funkcijas un raksturlielumus ražošanas nozarē. Šos konveijerus var izmantot disku transportēšanai uz dažādām VEX CTE darba šūnas sekcijām.

Karjeras un tehniskajā izglītībā izmantotas konveijeru sistēmas shēma, kurā parādīti galvenie komponenti un to funkcijas materiālu apstrādē un transportēšanā.

CTE darba šūnas komplektā ietilpst divu veidu konveijeri: lineārais konveijers un serpentīna konveijers. Lasiet vairāk par katru konveijeru un tā attiecīgajām sastāvdaļām zemāk.

Norādījumus par lineāro un serpentīnveida konveijeru būvēšanu CTE būvēšanas instrukcijās

Lineārais konveijers

Karjeras un tehniskajā izglītībā izmantotas konveijeru sistēmas shēma, kurā attēlotas dažādas iekārtas sastāvdaļas un to funkcijas.

Lineārais konveijers ir paredzēts materiālu transportēšanai taisnā līnijā jeb lineāri, izmantojot konveijera lenti. Ražošanas darbībās lineārie konveijeri bieži kalpo kā starpnieks starp lielāka konveijera sarežģītākām sekcijām.

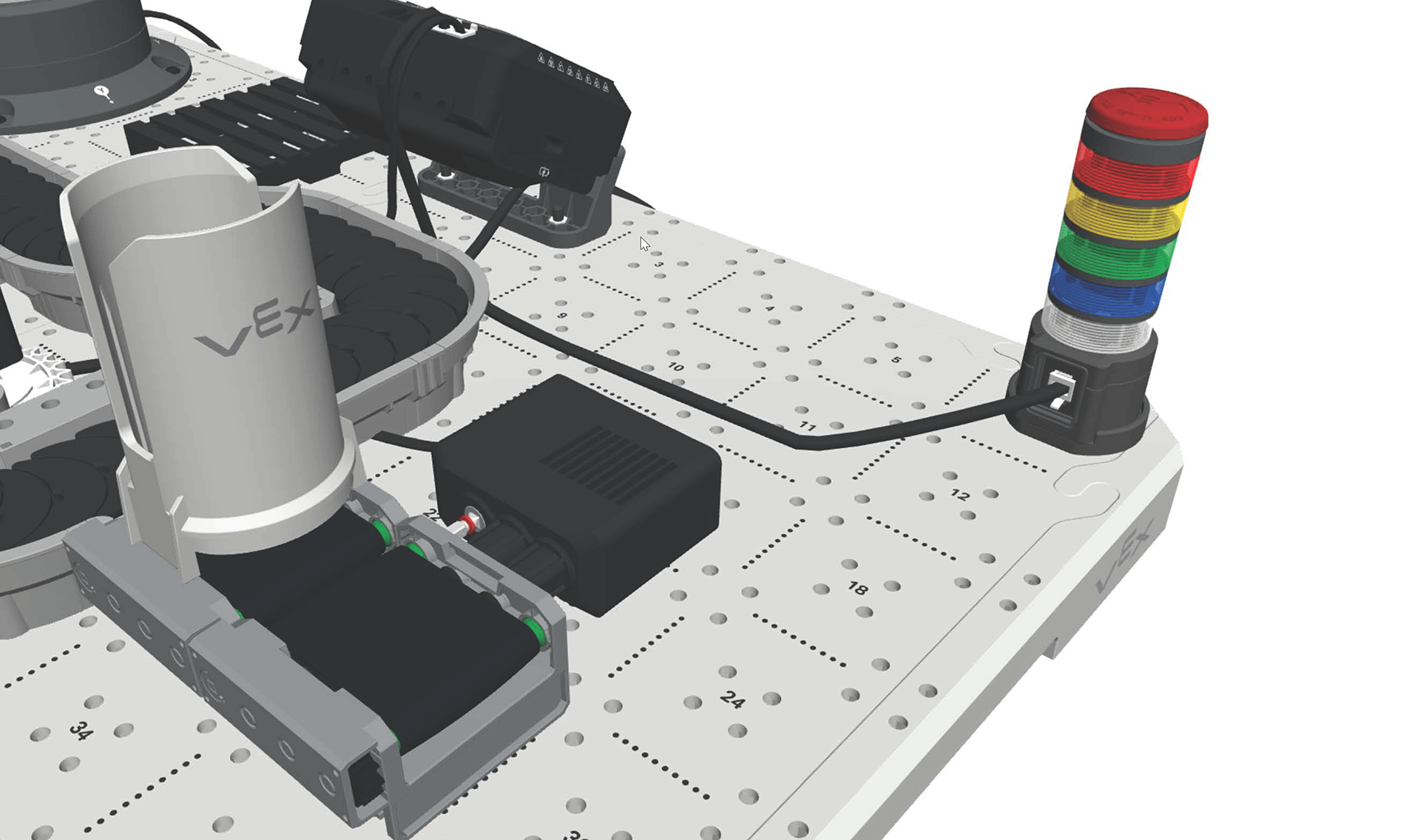

Diagramma, kas ilustrē konveijeru sistēmas komponentus un darbību, izceļot tās lomu karjerā un tehniskajā izglītībā, īpaši rūpniecisko lietojumu kontekstā.

VEX CTE darba šūnā lineārais konveijers kalpo kā disku ieejas un izejas punkts, nododot tos uz un no lielākā serpentīna konveijera. Disku iekrāvēju var piestiprināt pie lineārā konveijera, lai ielādētu diskus darba kamerā.

Lineāro konveijeru komponenti

Lineārais konveijers satur šādas sastāvdaļas:

Diagramma, kurā attēloti dažādi konveijeru veidi, ko izmanto profesionālajā un tehniskajā izglītībā, izceļot to komponentus un funkcijas rūpnieciskos lietojumos.

Lineārais konveijers

Lineārais konveijers sastāv no konveijera lentes, kas atrodas konveijera atbalsta konstrukcijā. Zobrati atrodas atbalsta konstrukcijas iekšpusē. Kad šie zobrati ir savienoti ar motoru, tie griežas, iedarbinot konveijera lenti.

Karjeras un tehniskajā izglītībā izmantotas konveijera sistēmas shēma, kurā attēloti konveijera komponenti un izkārtojums izglītības nolūkos.

Katrai lineārā konveijera sistēmai ir nepieciešams viens lineārais konveijers, kas jāpievieno 5,5 W motoram. Motors rotē konveijera zobratus, izraisot lentes kustību.

Diagramma, kas ilustrē konveijeru sistēmas komponentus un darbību, kas attiecas uz profesionālo un tehnisko izglītību, īpaši konveijeru tehnoloģijas kontekstā.

Diska ielādētājs

Disku iekrāvējs tur diskus, kas gaida, kad tie tiks izlaisti uz konveijera. Disku iekrāvēju var izmantot vai nu ar lineārajiem konveijeriem, vai ar padeves pamatni un disku padevēju, lai izvadītu diskus, izmantojot pneimatiskās vadības ierīces.

Lai uzzinātu vairāk par to, kā pneimatiku var izmantot disku transportēšanas un šķirošanas automatizēšanai, pārskatiet rakstu CTE Workcell Pneumatics izpratne

Serpentīna konveijers

Karjeras un tehniskajā izglītībā izmantotas konveijeru sistēmas shēma, kurā parādīti galvenie komponenti un to funkcijas, tostarp lentes, veltņi un atbalsta konstrukcijas.

serpentīna konveijers, ko sauc arī par čūskas vai spirālveida konveijeru, sastāv no savstarpēji savienotām lentēm un platformām, kas izvietotas virknē pagriezienu, atgādinot čūskai līdzīgu formu. Šie konveijeri ir izstrādāti, lai maksimāli izmantotu pieejamo telpu.

Serpentīna konveijera komponenti

Serpentīna konveijera sastāvā ir šādas sastāvdaļas:

Ķēde un platformas

Ķēde un platformas veido serpentīna konveijera kustīgās sastāvdaļas.

Diagramma, kurā attēloti dažādi konveijeru veidi, ko izmanto profesionālajā un tehniskajā izglītībā, demonstrējot to komponentus un funkcionalitāti rūpnieciskos lietojumos.

Serpentīna konveijers - ķēde

Ķēde sastāv no savienotām saitēm. CTE Workcell komplekta ķēde sākotnēji satur 80 posmus. Ķēdes garumu var mainīt atbilstoši jūsu konstrukcijas vajadzībām. Informāciju par pielāgota serpentīna konveijera izgatavošanu skatiet šajā rakstā.

Ķēde savieno konveijera virsmu (platformas) ar sliedēm, ieskaitot zobratu, lai kontrolētu konveijera kustību.

Karjeras un tehniskajā izglītībā izmantotas konveijeru sistēmas shēma, kurā parādīti galvenie komponenti un to funkcijas materiālu apstrādē.

Serpentīna konveijers - platforma

Serpentīna konveijers — platforma ir konveijera virsma, kas mijiedarbojas ar objektiem. Šīs daļas piestiprinās pie ķēdes virsmas.

Sliežu ceļa gabali

Sliežu ceļa daļas ir serpentīna konveijera pamatnes daļas, ko izmanto, lai savienotu ierīces ar konveijeru un konveijeru ar CTE flīzēm.

Karjeras un tehniskajā izglītībā izmantotas konveijeru sistēmas shēma, kurā parādītas konveijeru sastāvdaļas un darbība, tostarp lentes, veltņi un balsti.

Serpentīna konveijers - taisna trase

Serpentīna konveijers — taisna sliede ir konveijera daļa, kas uztur taisnu trajektoriju.

Diagramma, kas ilustrē konveijeru sistēmas komponentus un darbību, ko izmanto profesionālajā un tehniskajā izglītībā, izceļot galvenās daļas un to funkcijas.

Serpentīna konveijers - pagrieziena trase

Serpentīna konveijers — pagrieziena sliede rada konveijera 90 grādu pagriezienu.

Karjeras un tehniskajā izglītībā izmantotas konveijeru sistēmas shēma, kurā attēloti galvenie komponenti un to funkcijas, tostarp siksnas, skriemeļi un atbalsta konstrukcijas.

Serpentīna konveijers - piedziņas trase

Serpentīna konveijera piedziņas sliede ir detaļa ar montāžas vietām 5,5 W motoram un zobratam. Tie ir savienoti ar ķēdi un darbina tās rotāciju, kas savukārt pārvieto platformas.

Karjeras un tehniskajā izglītībā izmantotas konveijeru sistēmas shēma, kurā attēloti dažādi komponenti un to funkcijas, izceļot konveijeru nozīmi rūpnieciskos lietojumos.

Serpentīna konveijers - novirzīšanas trase

Serpentīna konveijers — novirzīšanas sliede ietver pneimatiskā novirzīšanas torņa stiprinājuma vietu, lai novirzītu vai šķirotu priekšmetus uz dažādiem ceļiem vai galamērķiem lielākajā konveijerā. Šīs sliedes otrā pusē ir atvere, pa kuru diski var pārvietoties no konveijera uz citu sistēmu.
