Ievads
Šis raksts ir paredzēts tiem, kuri tikai sāk strādāt ar VEX V5 Workcell un var būt jauni celtniecībā, precīzāk, būvniecībā ar metālu. Šī raksta mērķis ir iepazīstināt jūs ar Workcell komplektā sniegtajiem rīkiem, lai varētu sākt būvniecību. Workcell izmanto divus galvenos rīkus; atvērtā gala uzgriežņu atslēga un T15/T8 Star Drive Key vai T15/T8 Star skrūvgriezis. Lai uzzinātu vairāk par šiem rīkiem un to lietojumiem, skatiet tālāk esošo videoklipu, kā arī informāciju, kas ietverta pārējā šī raksta daļā.
V5 Workcell instrumentu lietojumi

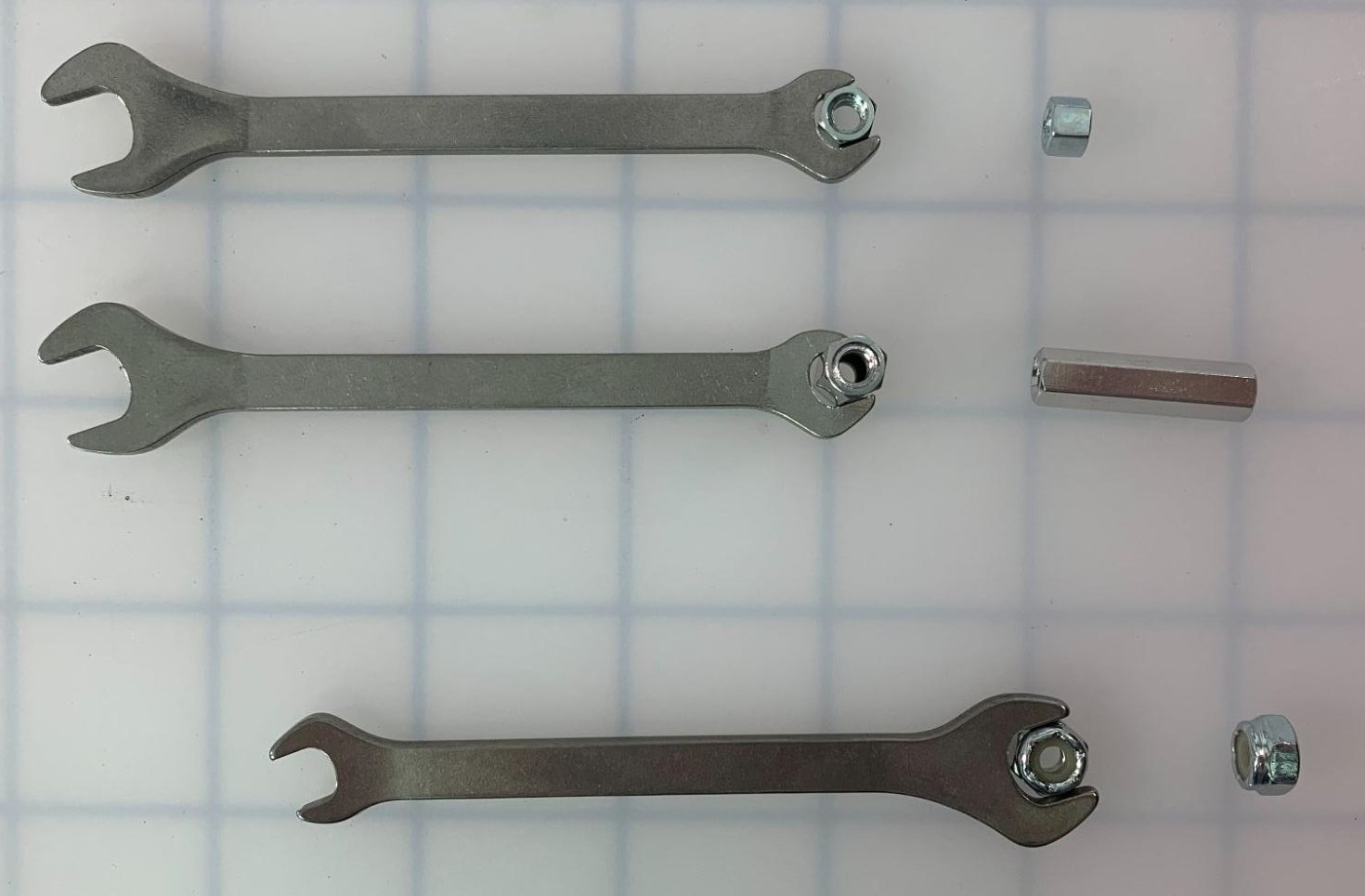

Atvērtā gala uzgriežņu atslēga
Atvērtā gala uzgriežņu atslēgas mērķis ir noturēt uzgriezni vai starpliku vietā, kamēr tam tiek piestiprināta skrūve. Turot uzgriezni vai starpliku vietā ar uzgriežņu atslēgu, skrūvi varēs droši piestiprināt pie konstrukcijas.
Ar V5 Workcell uzgriežņu atslēgas mazāko galu izmanto, lai turētu:
- #8-32 Atstarojumi
- Attāluma garumam nav nozīmes.
Atslēgas lielāko galu izmanto, lai turētu:
- #8-32 Nylock uzgriežņi
T15 zvaigžņveida atslēga / T15 zvaigžņveida skrūvgriezis
T15 zvaigznes formas atslēgas (attēlā pirmā), kā arī T15 zvaigznes formas skrūvgrieža (attēlā otrā) mērķis ir ieskrūvēt visas #8-32 zvaigznes formas skrūves. Tas tiek panākts, izmantojot unikālo zvaigznes formas atslēgu, kas ieskrūvē iespiesto #8-32 zvaigznes formas skrūvi.
Lai iegūtu papildinformāciju un demonstrāciju par skrūvju nostiprināšanu pie uzgriežņiem, skatiet šo rakstu no bibliotēkas.
T8 zvaigžņveida atslēga / T8 zvaigžņveida skrūvgriezis
T8 zvaigznes piedziņas atslēgas (attēlā pirmā), kā arī T8 zvaigznes skrūvgrieža (attēlā otrā) mērķis ir ieskrūvēt visas #8-32 zvaigznes piedziņas skrūves. Šīs zvaigžņveida piedziņas skrūves ir mazākās skrūves, kas atrodas zvaigžņveida piedziņas vārpstas gredzenos.
Lai iegūtu plašāku informāciju un demonstrāciju par skrūvju piestiprināšanu pie uzgriežņiem, šo rakstu no bibliotēkas.
