Uzgriežņu stiprinājumiem ir daudz mērķu, taču viena no to galvenajām funkcijām ir nodrošināt iespēju pievilkt uzgriezni, neizmantojot uzgriežņu atslēgu. Lai gan abi pilda līdzīgas funkcijas, VEX ekosistēmā ir divi fiksatoru komplekti: viens izmērs ir piemērots #8-32 Nylock un Hex Nuts, otrs ir piemērots #8-32 zema profila uzgriežņiem un visiem atdalīšanas elementiem.. Šī raksta mērķis ir izskaidrot atšķirību starp un sešstūra uzgriežņu fiksatoriem.
Piezīme: EXP Izglītības komplektā un Classroom komplektos tiek izmantoti atdalīti fiksatori

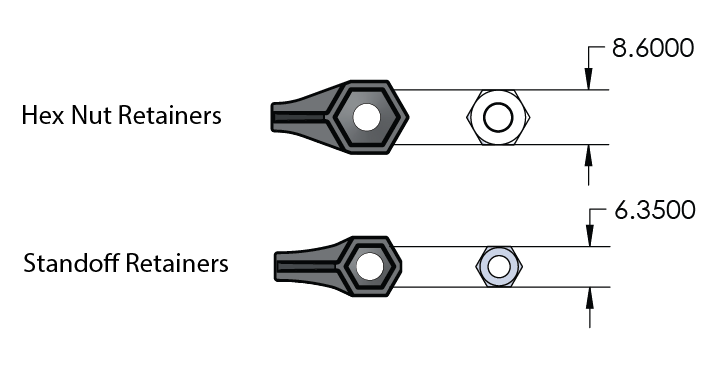

Šajā attēlā parādīta saderīgā izmēra atšķirība starp sešstūra uzgriežņu fiksatoriem un standoff fiksatoriem. Ņemiet vērā, ka, lai gan tiek parādīts tikai 1-statiņa fiksators, tas pats attiecas uz visiem sešstūra uzgriežņu fiksatoriem un noturīgajiem fiksatoriem.
Sešstūra uzgriežņu stiprinājumiem uzgriežņa maksimālais platums pāri plakanajām daļām (vai diametrs, kas mērīts no aci pret aci) uz uzgriežņa ir 8,6000 mm (platums #8-32 Nylock un sešstūra uzgriežņu), savukārt maksimālais platums pāri plakanajiem uzgriežņiem. Stiprinājumi ir 6,3500 mm ( #8-32 zema profila uzgriežņu un visu atdalījumuplatums).
Tas nozīmē, ka Nr. 8-32 Nylock un Hex Nutstikai iederēsies sešstūra uzgriežņu fiksatoros un ka # 8-32 zema profila uzgriežņi un atdali darbosies efektīvi tikai ar atdalīšanas stiprinājumiem. Lai gan jūs varat ievietot #8-32 zema profila uzgriežņus un atstarpes sešstūra uzgriežņu fiksatoros, tie netiks pievilkti paši, jo tie ir pārāk mazi, lai tos noturētu vietā.

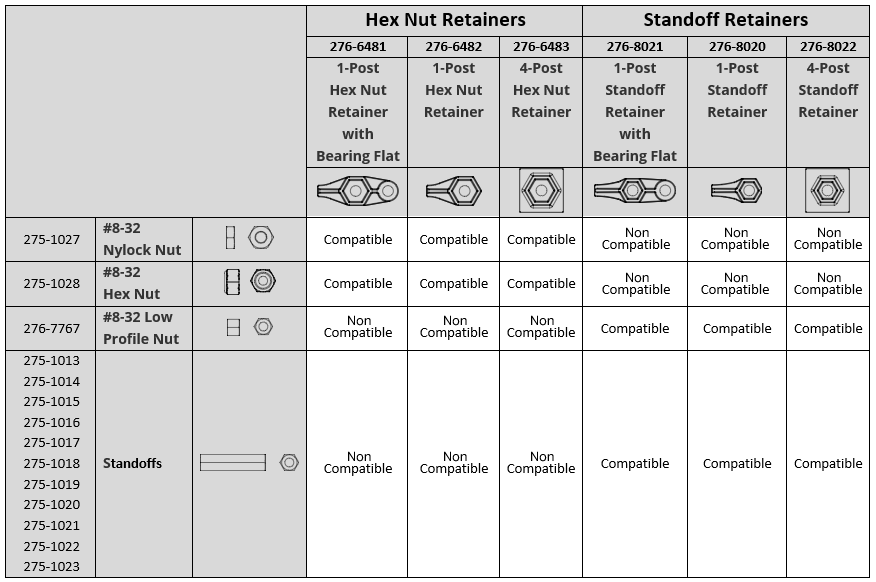

Zemāk ir viegli uzskatāma diagramma, kurā ir paskaidrots, kurš uzgrieznis/atstarpe ir saderīgs ar katru atbilstošo uzgriežņu fiksatoru. Visus uzgriežņus var atrast šeit, visus attālumus var atrast šeit, visus sešstūra uzgriežņu fiksatorus var atrast šeit, un visus atdalīšanas fiksatorus var atrast šeit.
