Žvaigždutės
Grandinės ir žvaigždučių sistema reiškia grandinių ir žvaigždžių sąsają, skirtą varyti, kelti ar leisti kitam velenui.
Grandinės ir žvaigždutės iš pirmo žvilgsnio gali atrodyti panašiai, tačiau grandinės ir žvaigždutės sistemos ir pavarų sistemos skirtumas yra toks:
- Krumpliaračiai negali susieti su grandinėmis, krumpliaračiai gali susieti tik tiesiogiai su kitomis pavaromis.
- Žvaigždutės nėra skirtos tiesiogiai susieti su kitomis žvaigždutėmis, o netiesiogiai gali susieti kitas žvaigždutes, naudojant grandinę.
Šis 3D konstruktas yra pavyzdys, kaip žvaigždutės gali būti naudojamos mechanizme.
Šiam konkrečiam dizainui abu varikliai turi tą pačią grandinės ir žvaigždutės sistemą. Tai sujungia variklių jėgą ir suteikia daugiau galios.
Tai gali būti naudojama sunkiems ar keliems objektams kelti arba padidinti sukimo momentą pagal pavaros mechanizmą.
Peržiūrėkite šį vaizdo įrašą, kad sužinotumėte daugiau apie statybą naudojant grandines ir žvaigždutes.
Toliau pateikiama lentelė, kurioje paaiškinamas skirtumas tarp mažo, vidutinio ir didelio stiprumo žvaigždučių. Kiekviename stulpelyje bus paaiškinta, kam skirta ta konkreti žvaigždutė, kiek dantų yra pagal tą žvaigždutės klasifikaciją (skirtingų dydžių parinktys) ir roboto konstrukcijos ar mechanizmo, kuris naudoja tą konkrečią žvaigždutę, pavyzdys.
| Žvaigždutės | ||
|---|---|---|
|
|
|
|

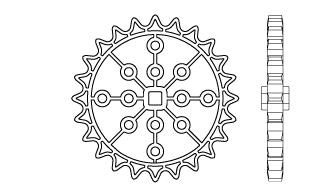

| Sukurta vežti vidutinius krovinius. | Leidžia konstruoti mažesnius, kompaktiškesnius mechanizmus. | Leidžiantis kelti didesnes apkrovas. |
|

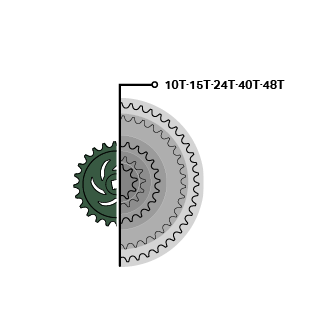

Penki skirtingi dydžiai: 10T/15T/24T/40T/48T |
Penki skirtingi dydžiai: 8T/16T/24T/32T/40T |

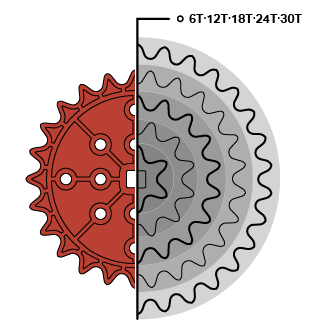

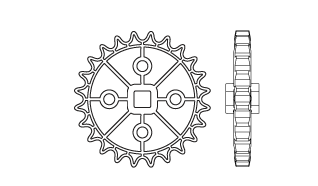

Penki skirtingi dydžiai: 6T/12T/18T/24T/30T |
|

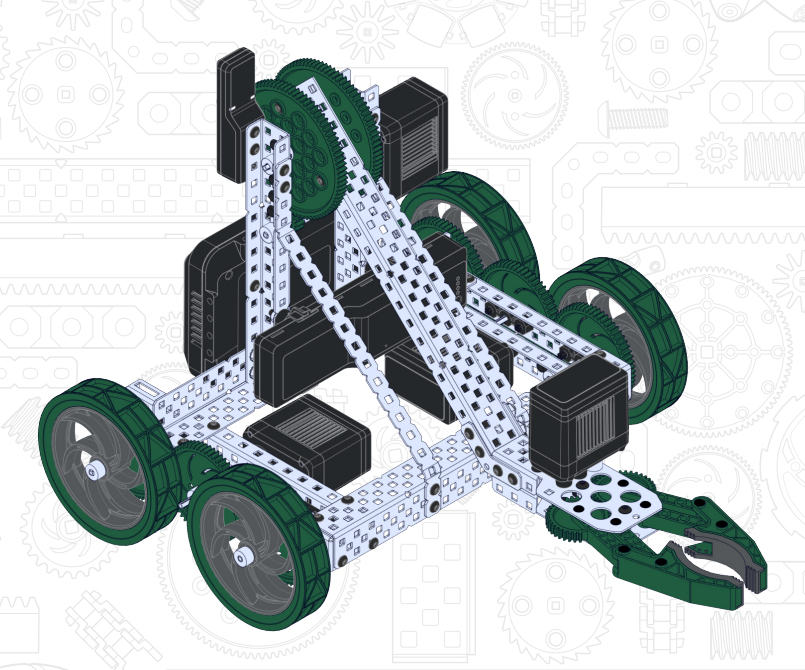

V5 Clawbot (Legacy) naudojant žemas žvaigždutes. |

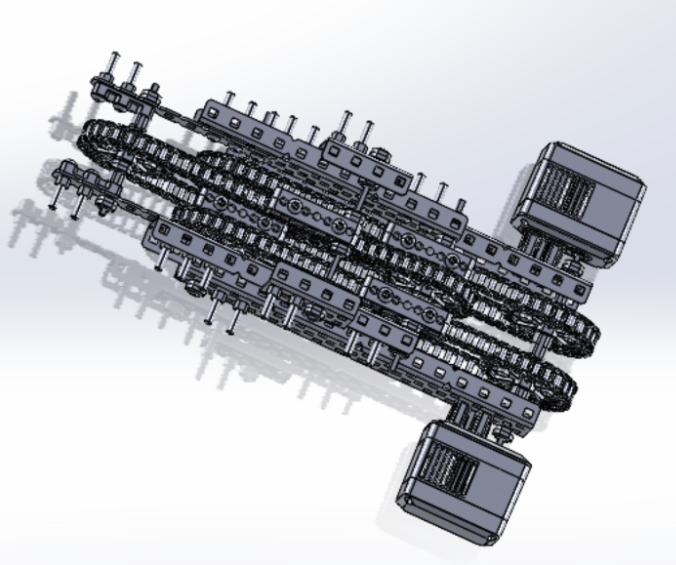

EXP Kaskadinis keltuvas naudojant vidutinę grandinę ir žvaigždutes. |

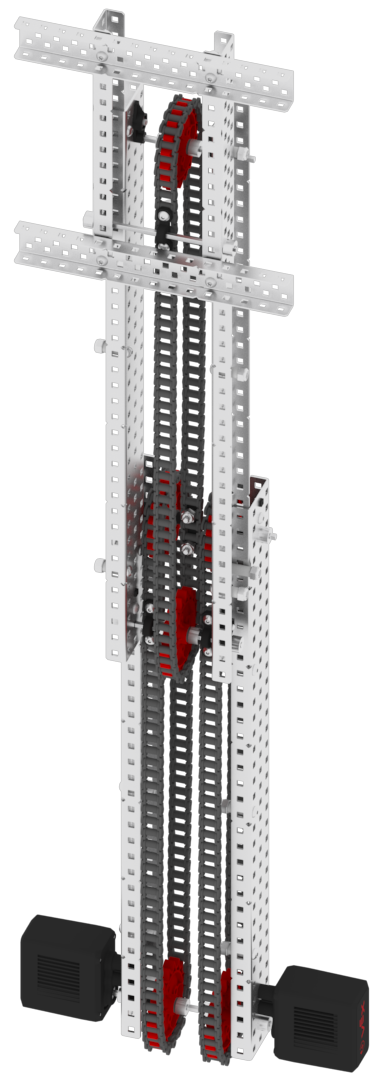

V5 kaskadinis keltuvas naudojant didelio stiprumo grandinę ir žvaigždutes. |
Grandinės
VEX grandinės yra trijų skirtingų dydžių. Kada ir kaip naudojate skirtingo dydžio grandines, priklauso nuo tam tikros konstrukcijos ar mechanizmo rezultato ir bet kokių papildomų apribojimų.
Pavyzdžiui, ar reikia sukurti mechanizmą, kuriam reikės didesnės jėgos? Galbūt norite sukurti lifto konstrukciją, kurioje vienu metu reikia kelti kelis objektus, o šie keli objektai kartu gali būti sunkūs. Šiuo atveju galima naudoti didžiausią grandinę. Tačiau didžiausia grandinė nebus tokia kompaktiška.
Kita vertus, ar jūsų dizainas turi būti kompaktiškas? Tada galima naudoti mažiausią grandinę. Tačiau dizainas gali būti ne toks tvirtas arba gali būti ne toks stiprus, kad galėtų pakelti kelis ar sunkius daiktus. Yra daug elementų, į kuriuos reikia atsižvelgti kuriant naudojant grandines ir papildomas grandis.
|

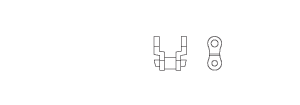

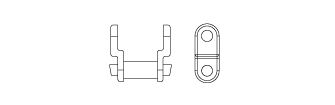

Grandinė & papildomų nuorodų |
|||
|---|---|---|---|
| Grandinės vaizdas | |
|
|
| Produkto numeris | 276-2166 | 228-4983 | 276-2172 |
| Papildomos nuorodos Produkto numeris | - | - | |
|

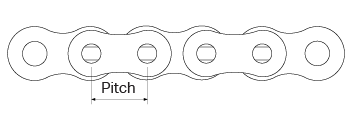

Žingsnio dydis milimetrais (mm) ir coliais (coliais, ") |
3,75 mm / 0,148 colio |
6,35 mm / 0,250 colių |
9,79 mm / 0,385 colio |
