Šiame straipsnyje bus paaiškinta, kaip pritvirtinti lauko monitoriaus stovą prie V5 nešiojamojo varžybų lauko.
1. Surinkite aparatūrą stovo tvirtinimui.
Lauko monitoriaus stovo tvirtinimas prie nešiojamos lauko techninės įrangos reikalinga:
- Star Drive Screw 8-32 x 2,25 col. – 2 vnt
- Nylock riešutai – 2 kiekis
- T15 atsuktuvas
2. Surinkite aparatūrą monitoriui montuoti.

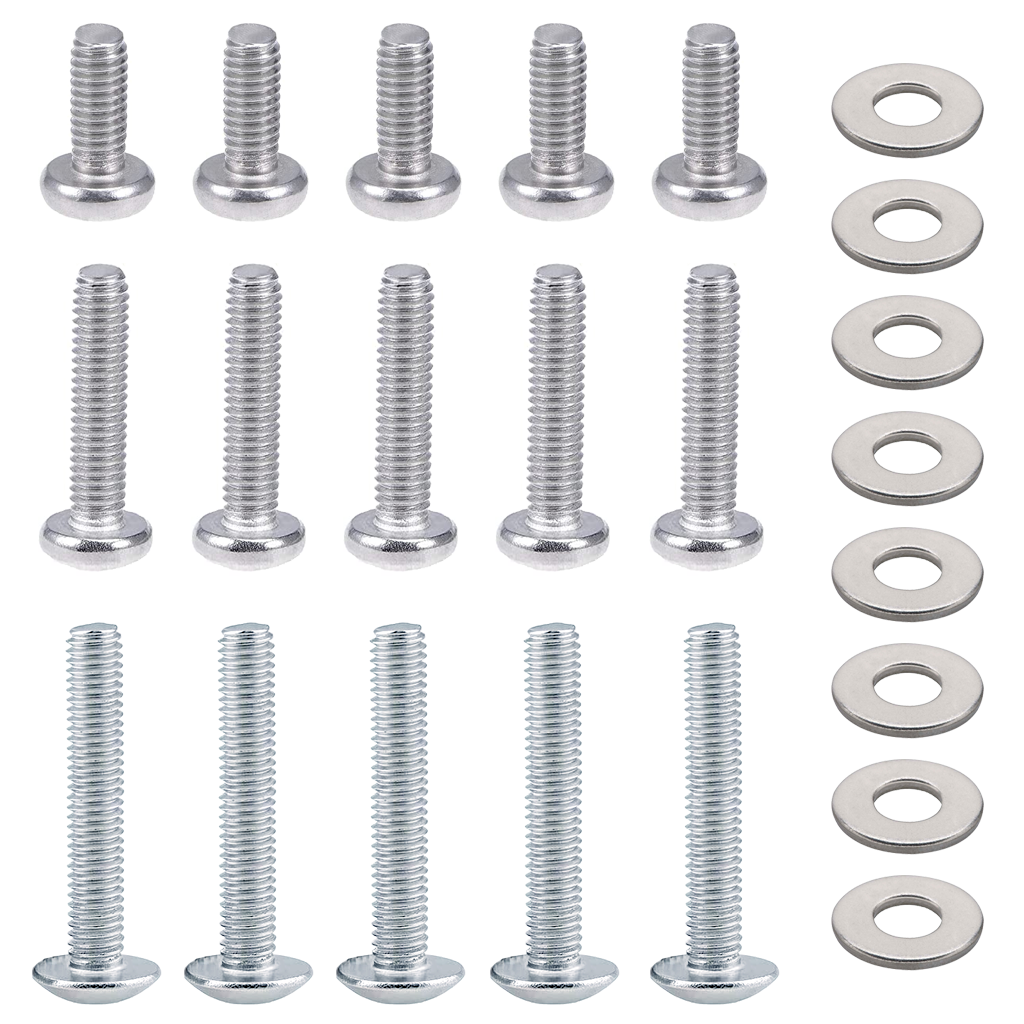

Monitoriaus tvirtinimui prie lauko monitoriaus stovo reikalinga techninė įranga:
- Standartizuota VESA monitoriaus tvirtinimo įranga
- Varžtas, M4 x 0,7 x 10 mm – 5 vnt
- Varžtas, M4 x 0,7 x 18 mm – 5 vnt
- Varžtas, M4 x 0,7 x 25 mm – 5 vnt
- Tarpiklis – 8 vnt
- Phillips galvos atsuktuvas

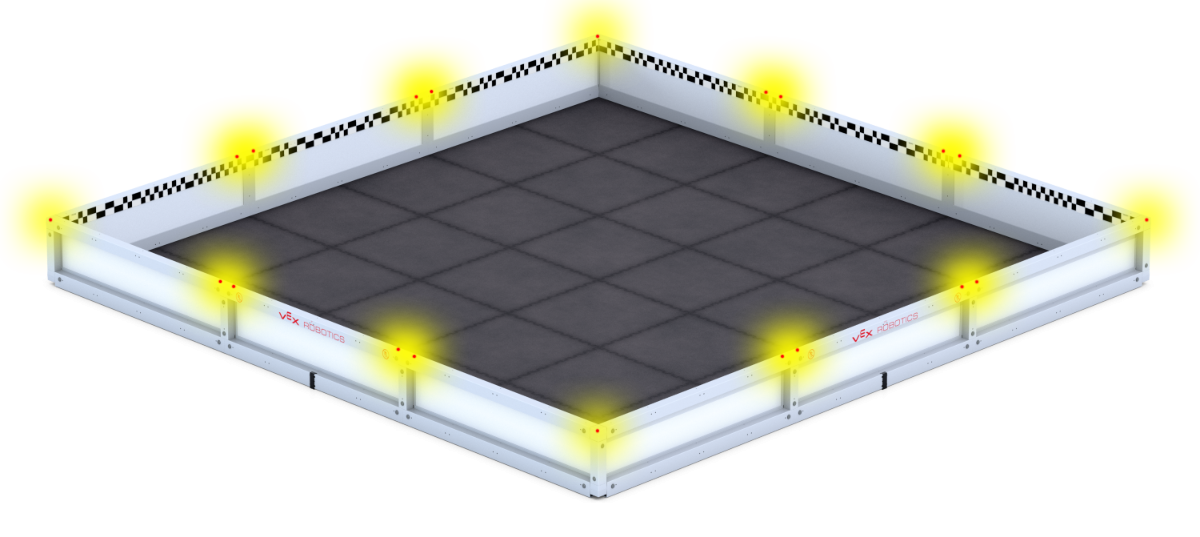

3. Nustatykite vietą, kurioje pritvirtinsite lauko monitoriaus stovą
- Lauko monitoriaus stovas gali būti tvirtinamas prie bet kurio kampo ar bet kokio krašto su T formos jungtimi.

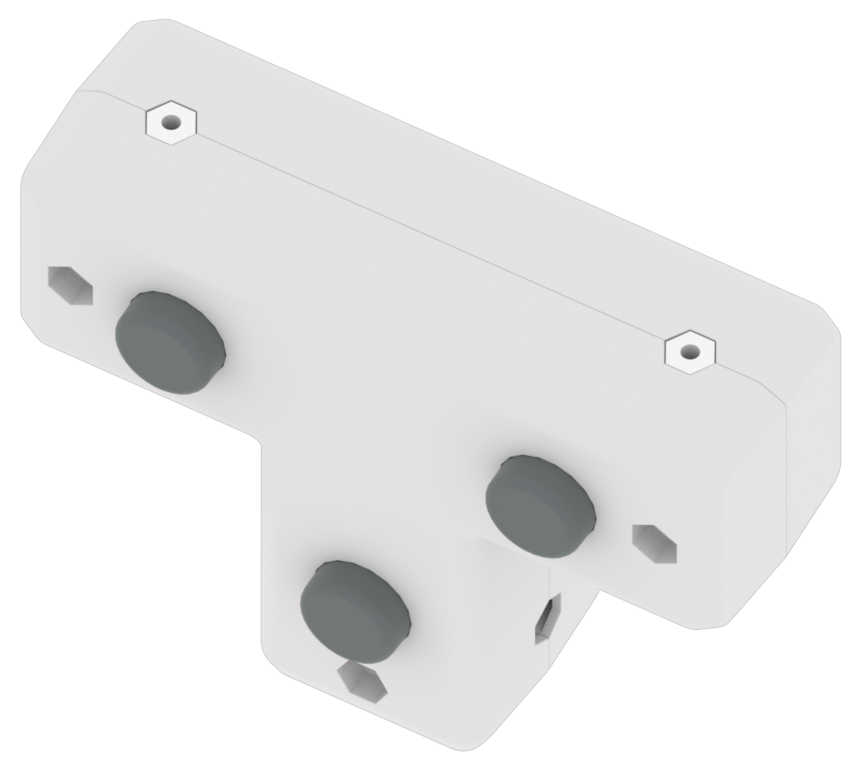

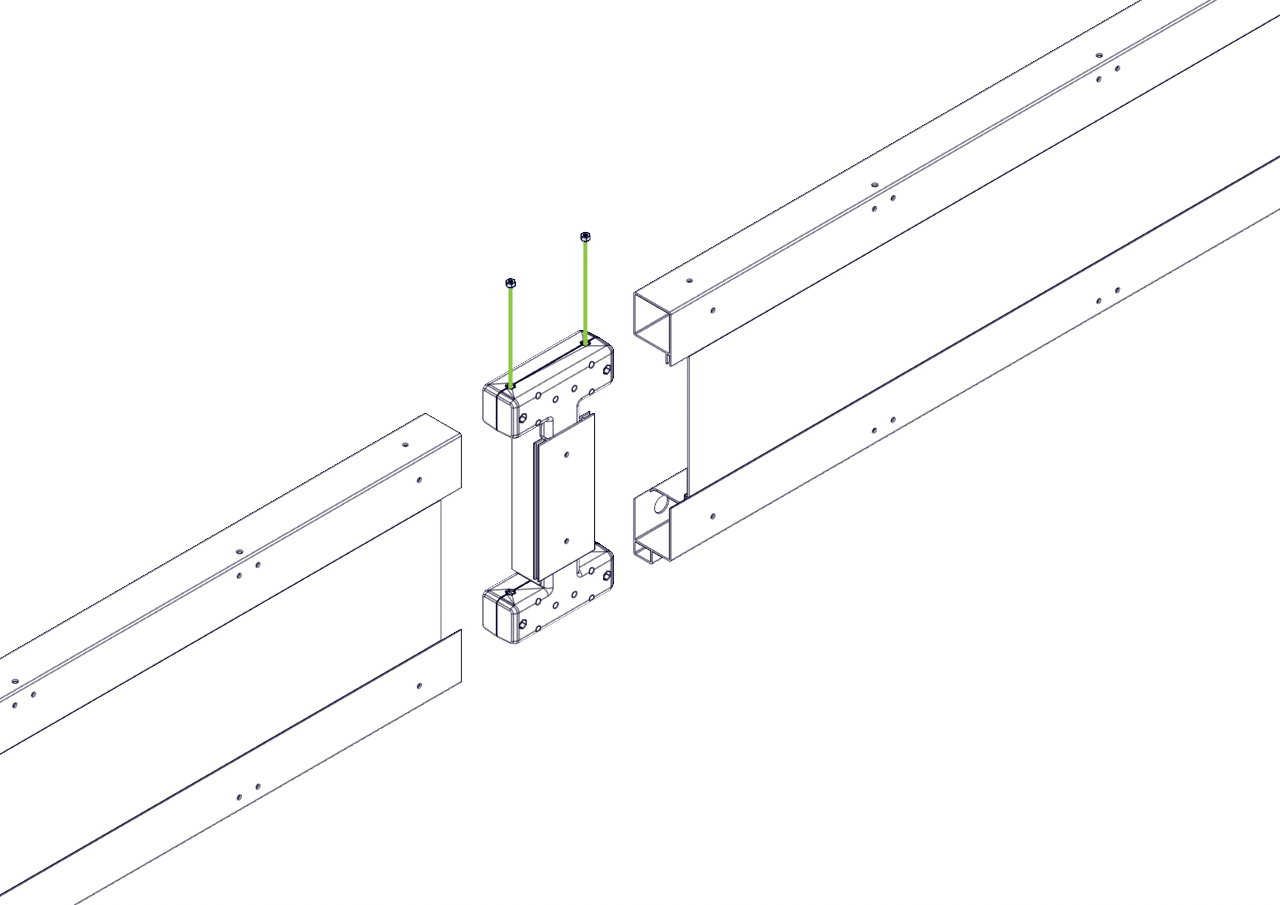

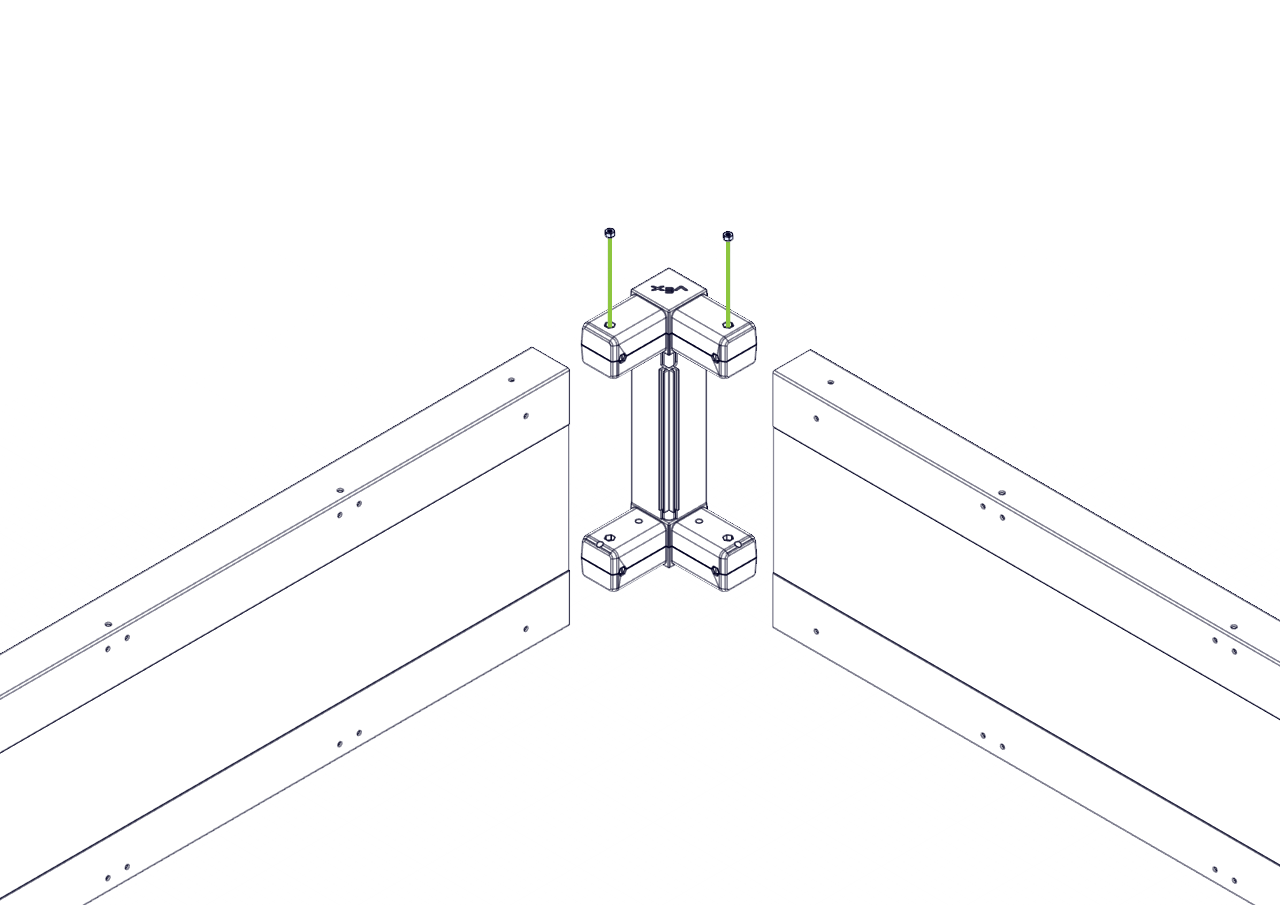

4. Nusprendę vietą, įkiškite nailono veržles į kampinės jungties arba T formos jungčių veržlių kišenes.
- Norėdami tai padaryti, ištraukite išspaudas nuo jungčių, kad atskleistumėte veržlių kišenes.

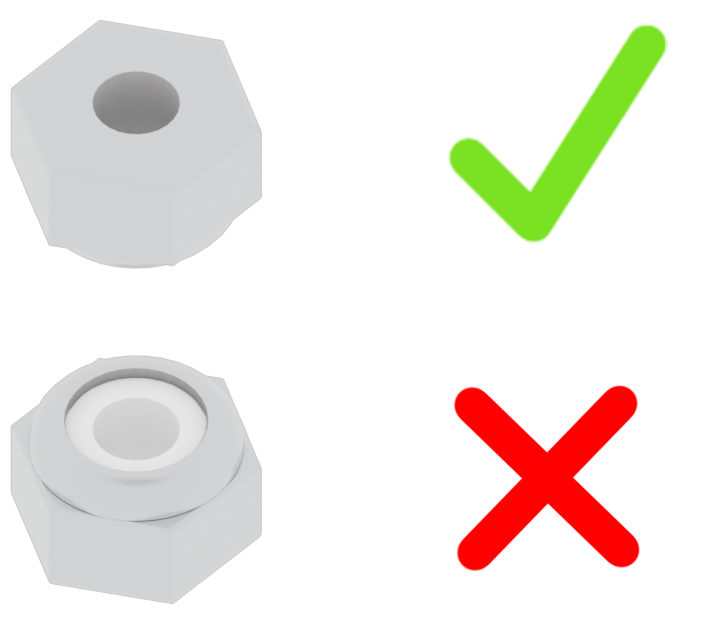

Pastaba: įsitikinkite, kad nylock veržlės yra įdėtos teisinga kryptimi.

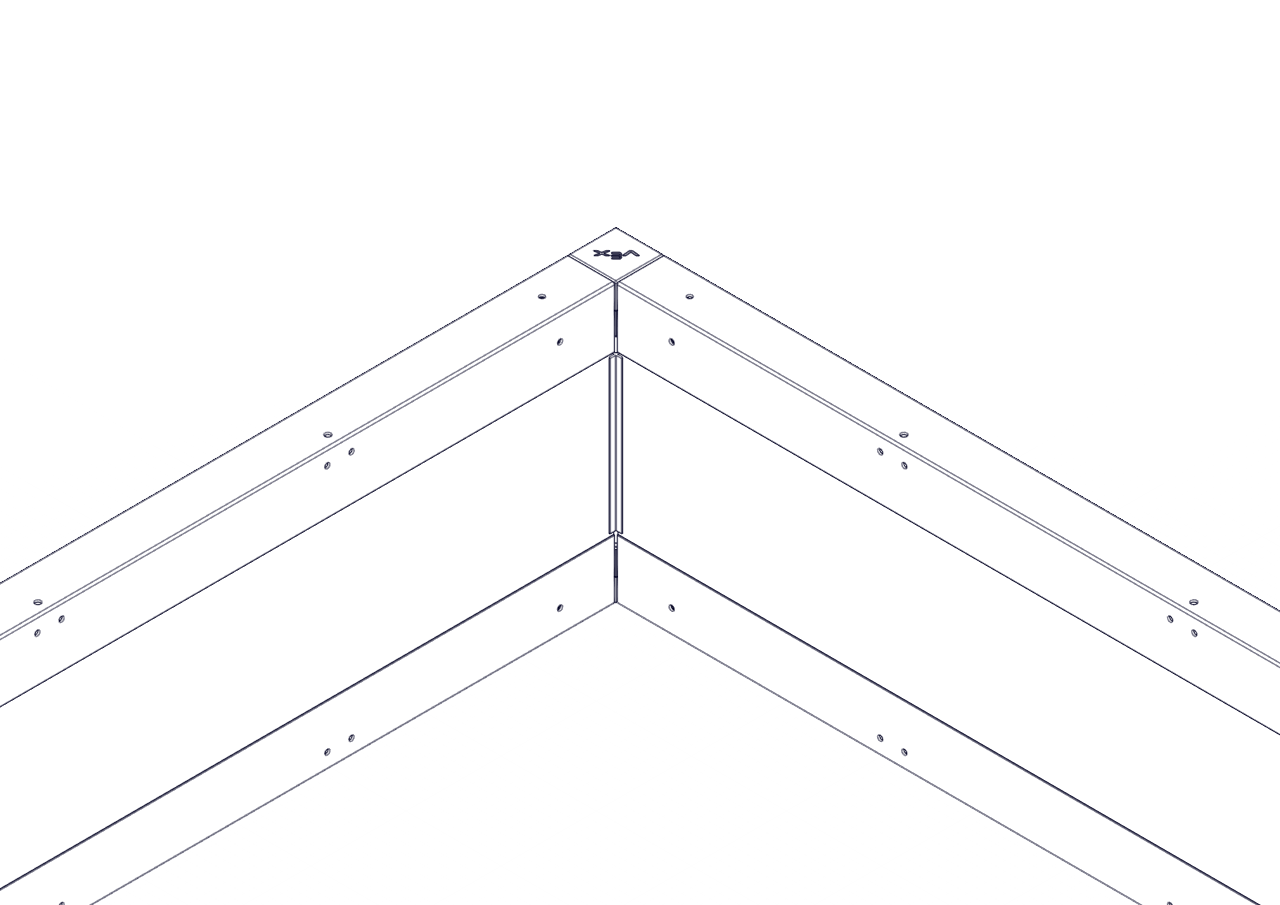

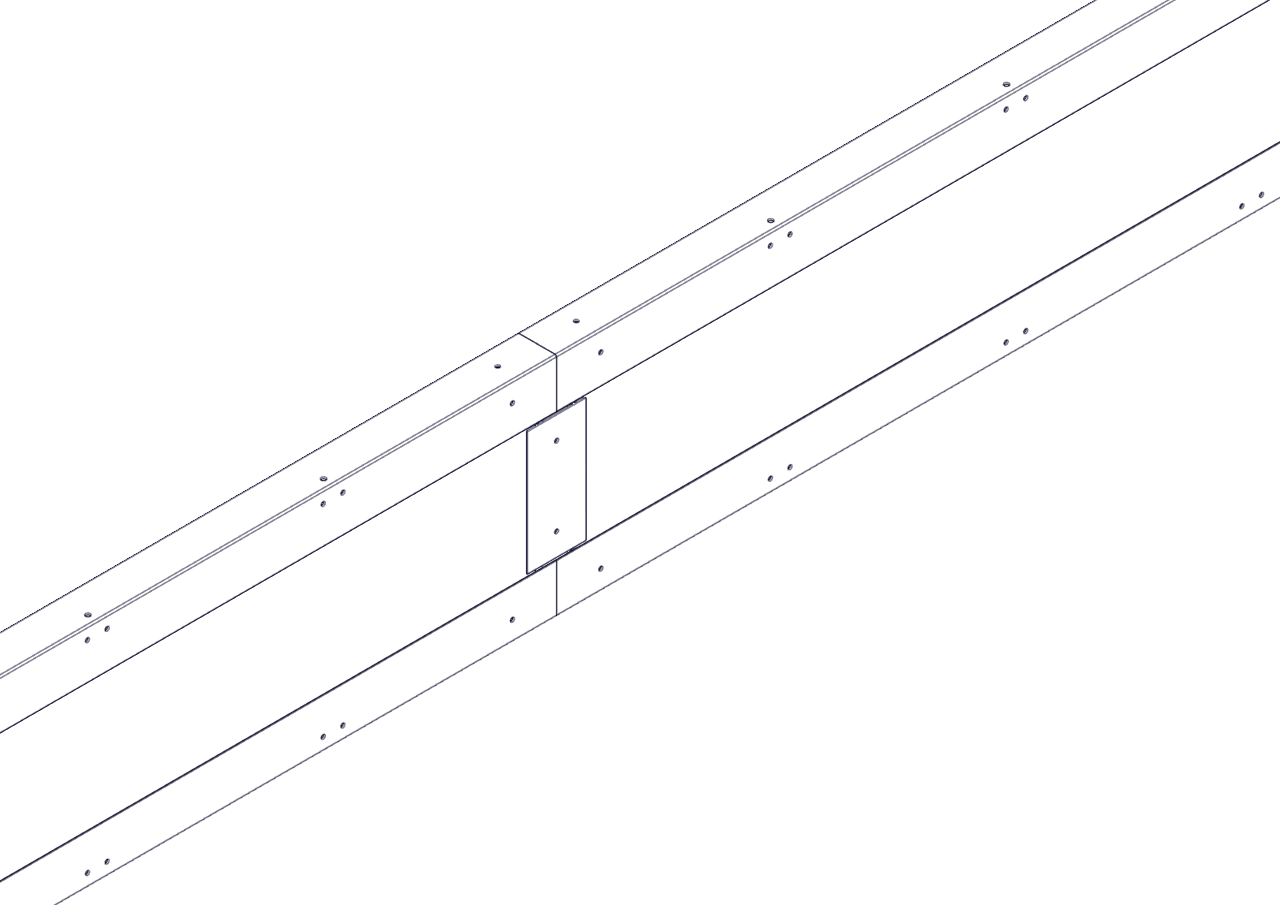

5. Prijunkite ekstruzijas atgal prie jungties.
- Įsitikinkite, kad veržlės lieka veržlių kišenėse.

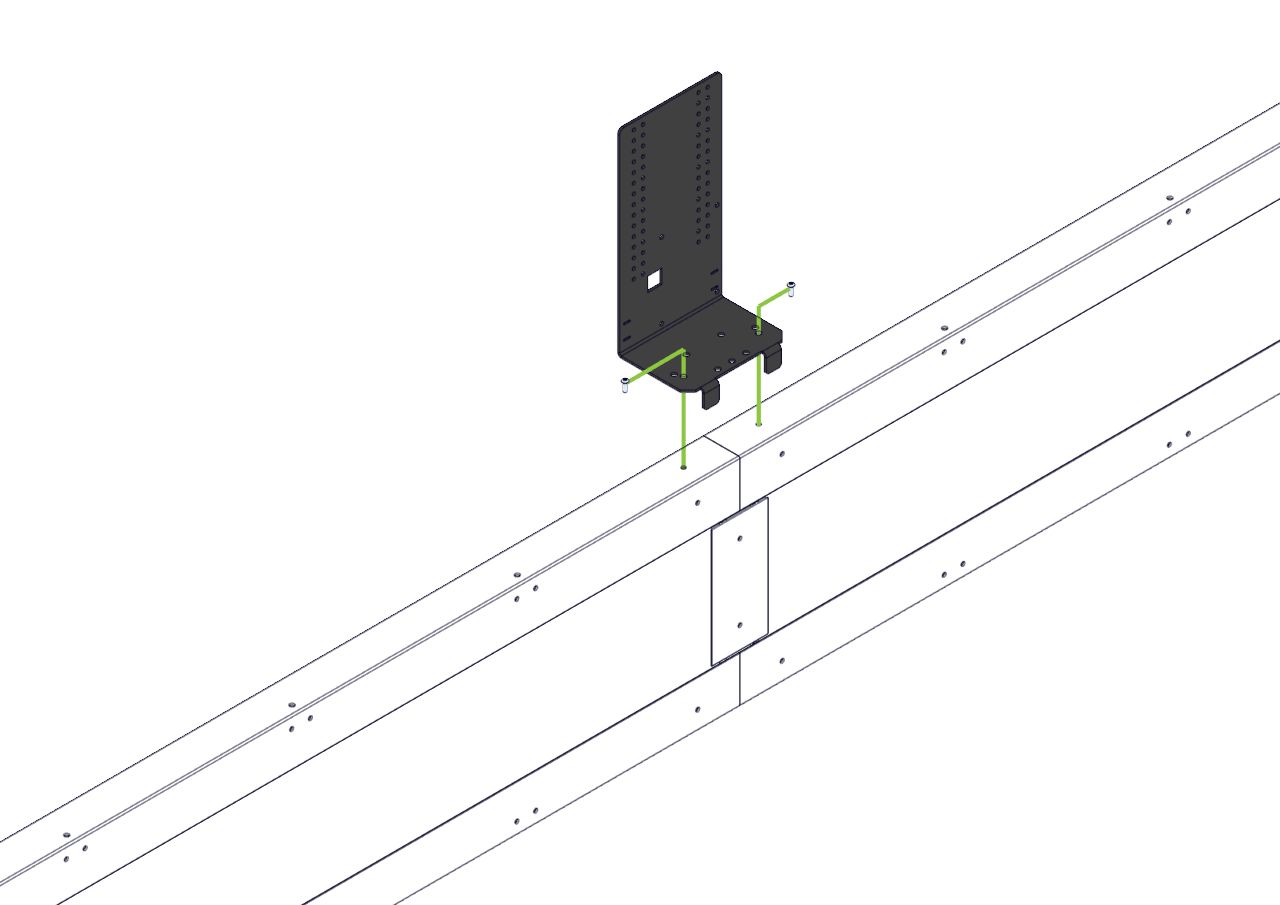

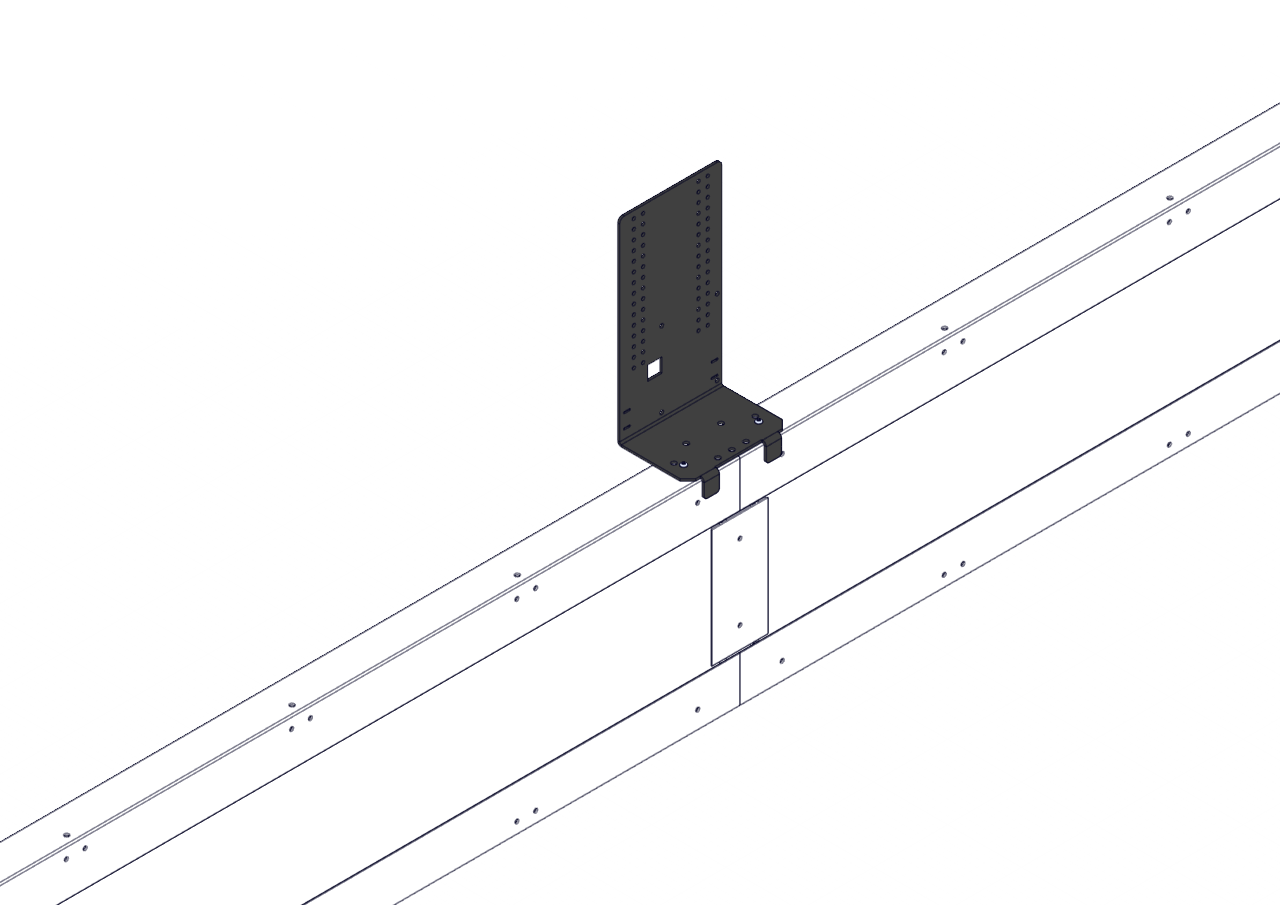

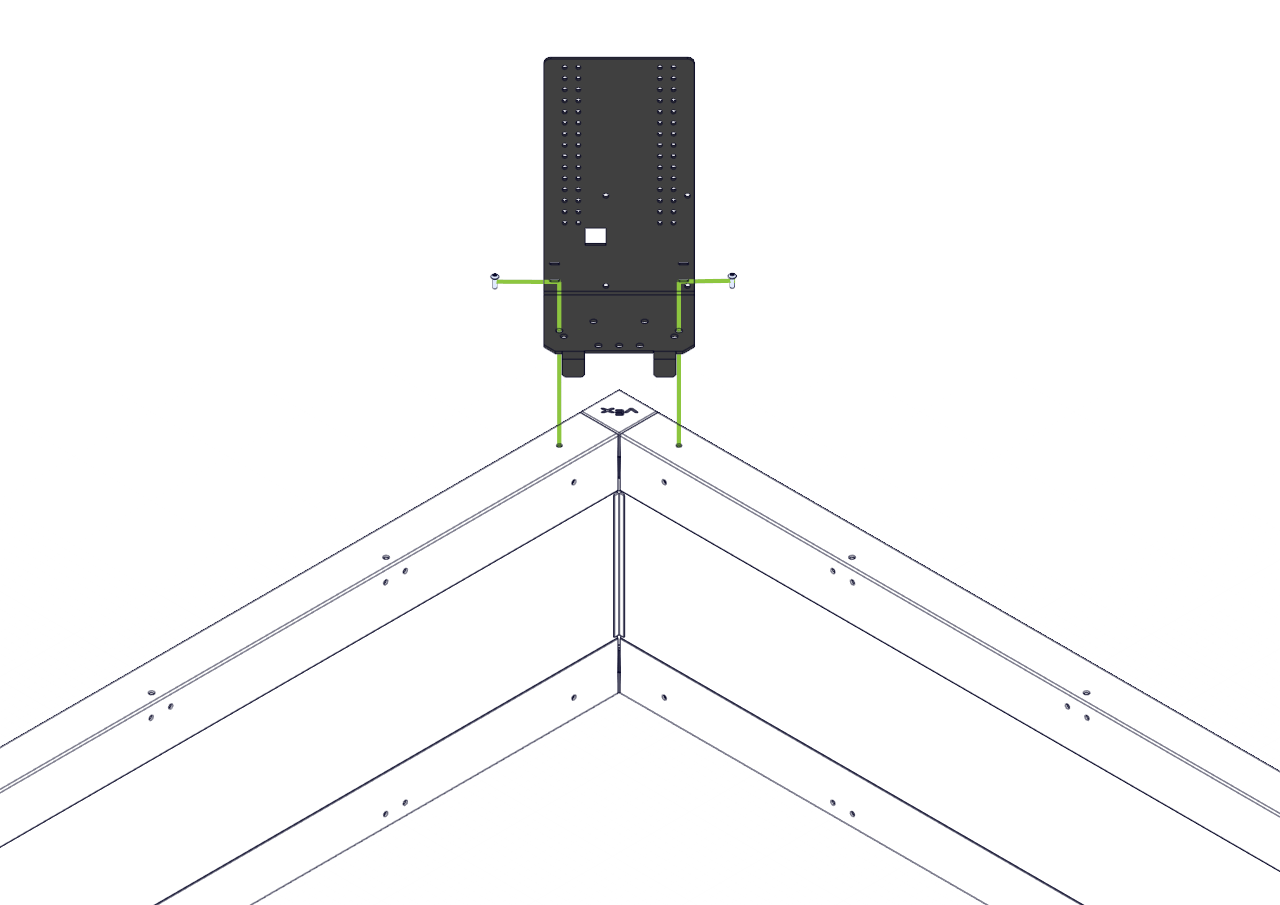

6. Padėkite lauko monitoriaus stovą ant išspaudų.
- Pritvirtinkite stovą dviem žvaigždutiniais varžtais.
- Įsitikinkite, kad varžtai yra iki galo priveržti, o lauko monitoriaus stovas yra tvirtas.

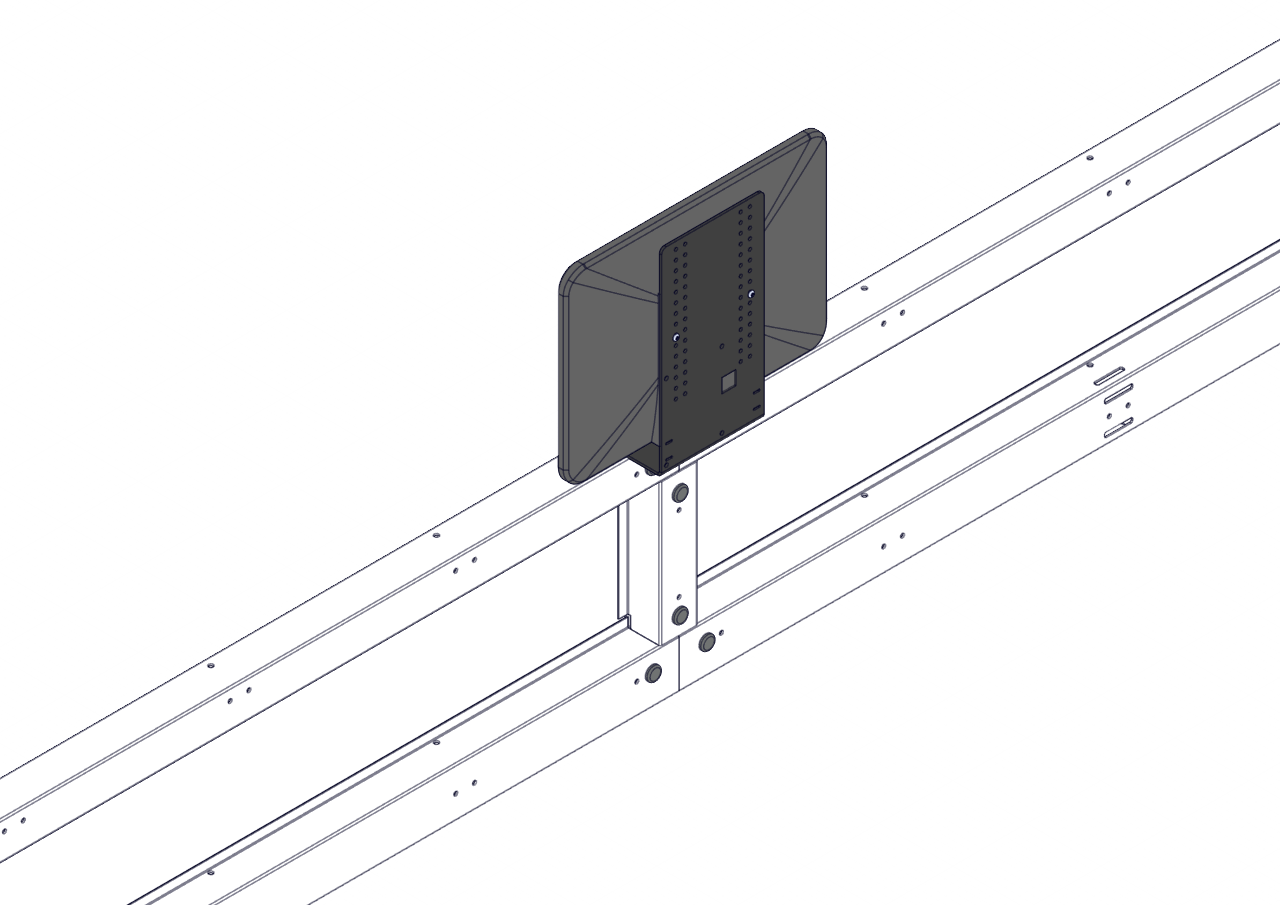

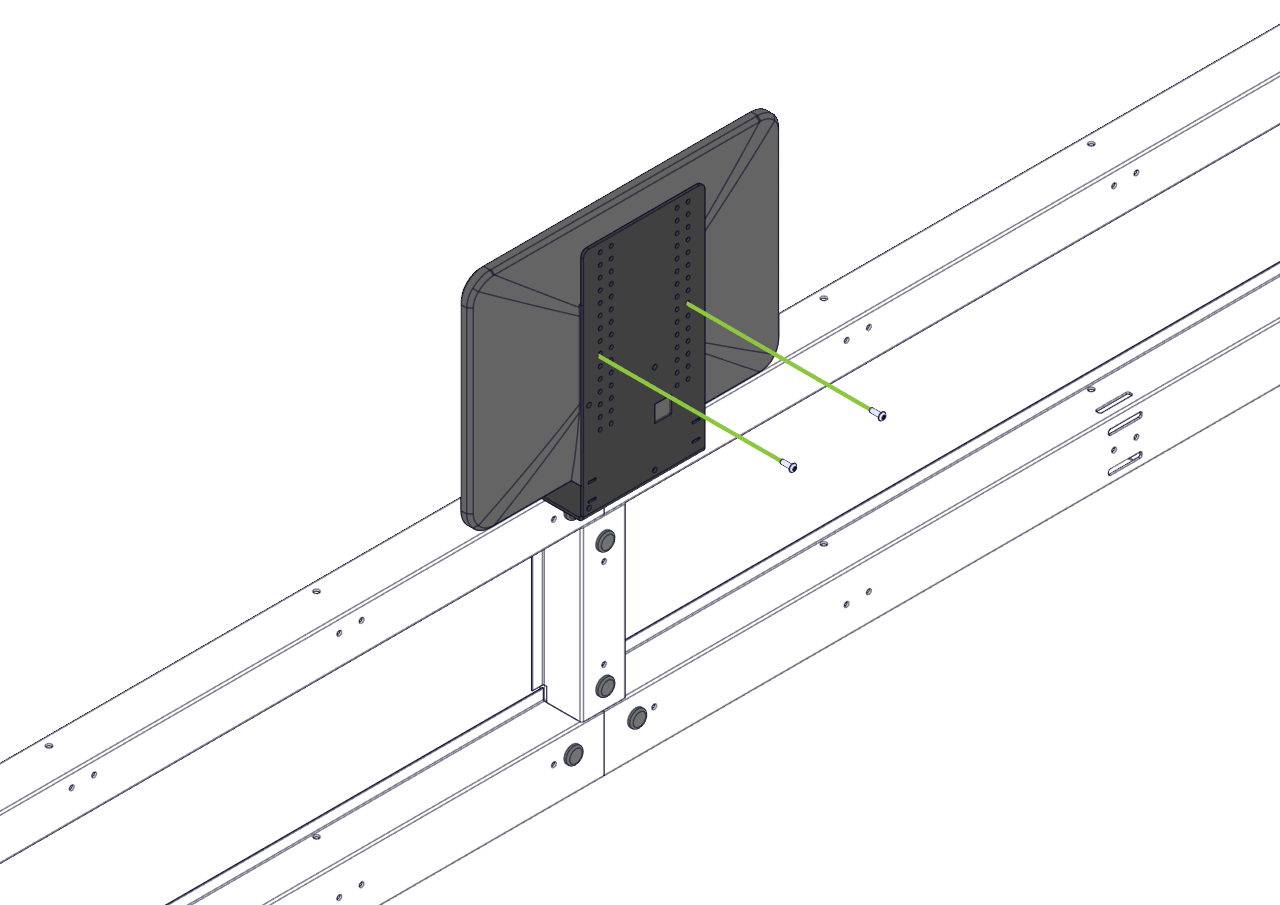

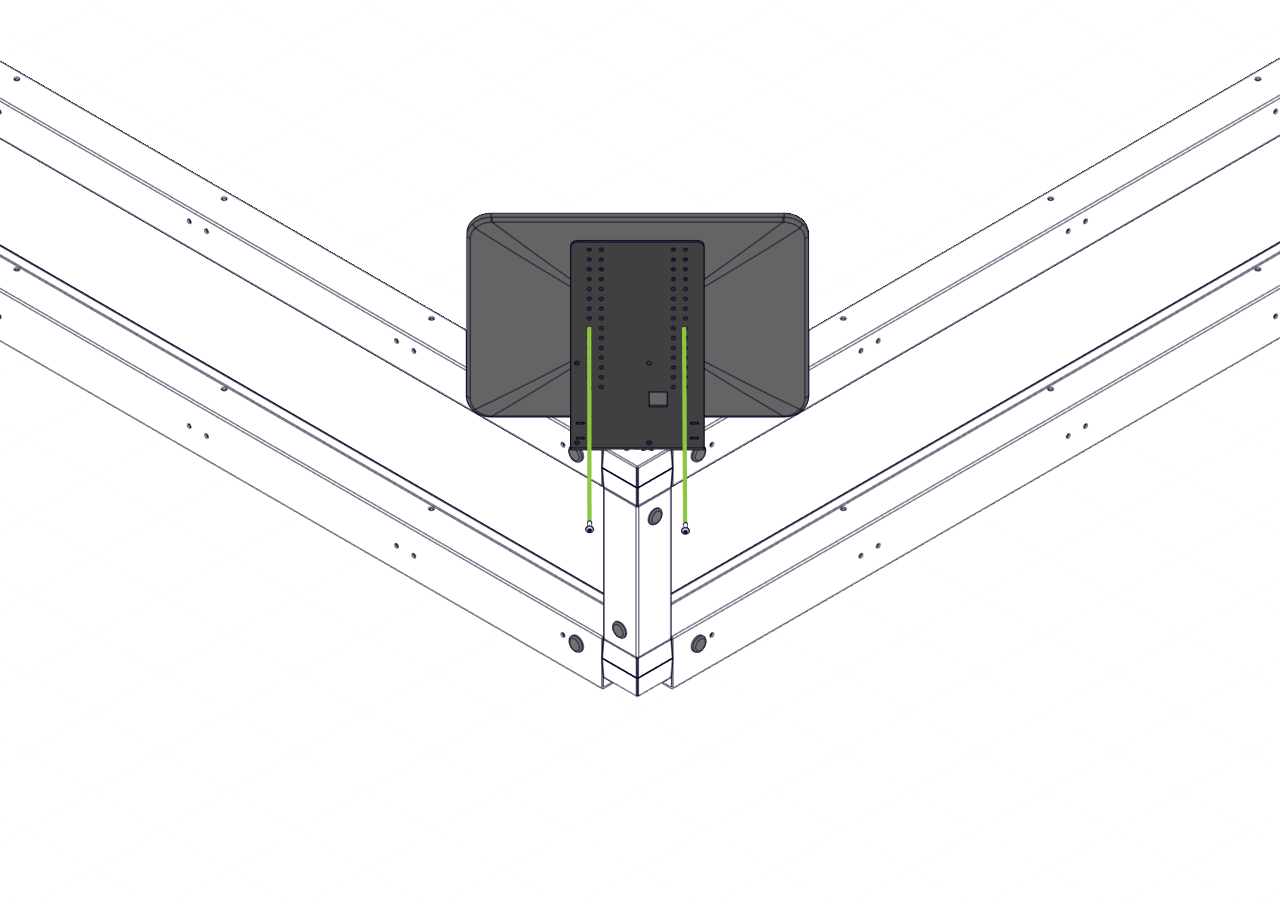

7. Naudodami standartizuotą VESA monitoriaus tvirtinimo įrangą, pritvirtinkite monitorių prie lauko monitoriaus stovo.
- Monitorius turi būti atsuktas į lauką.

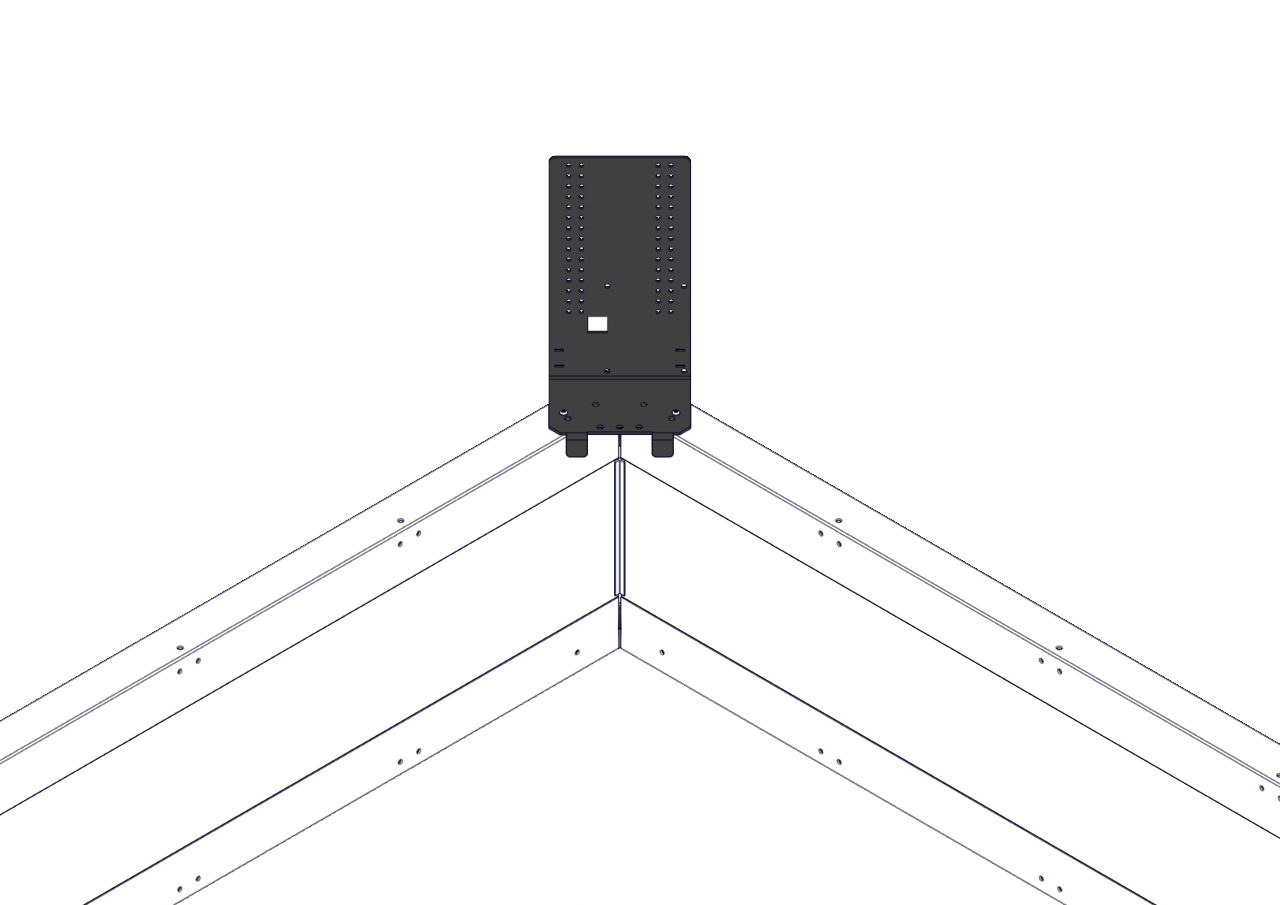

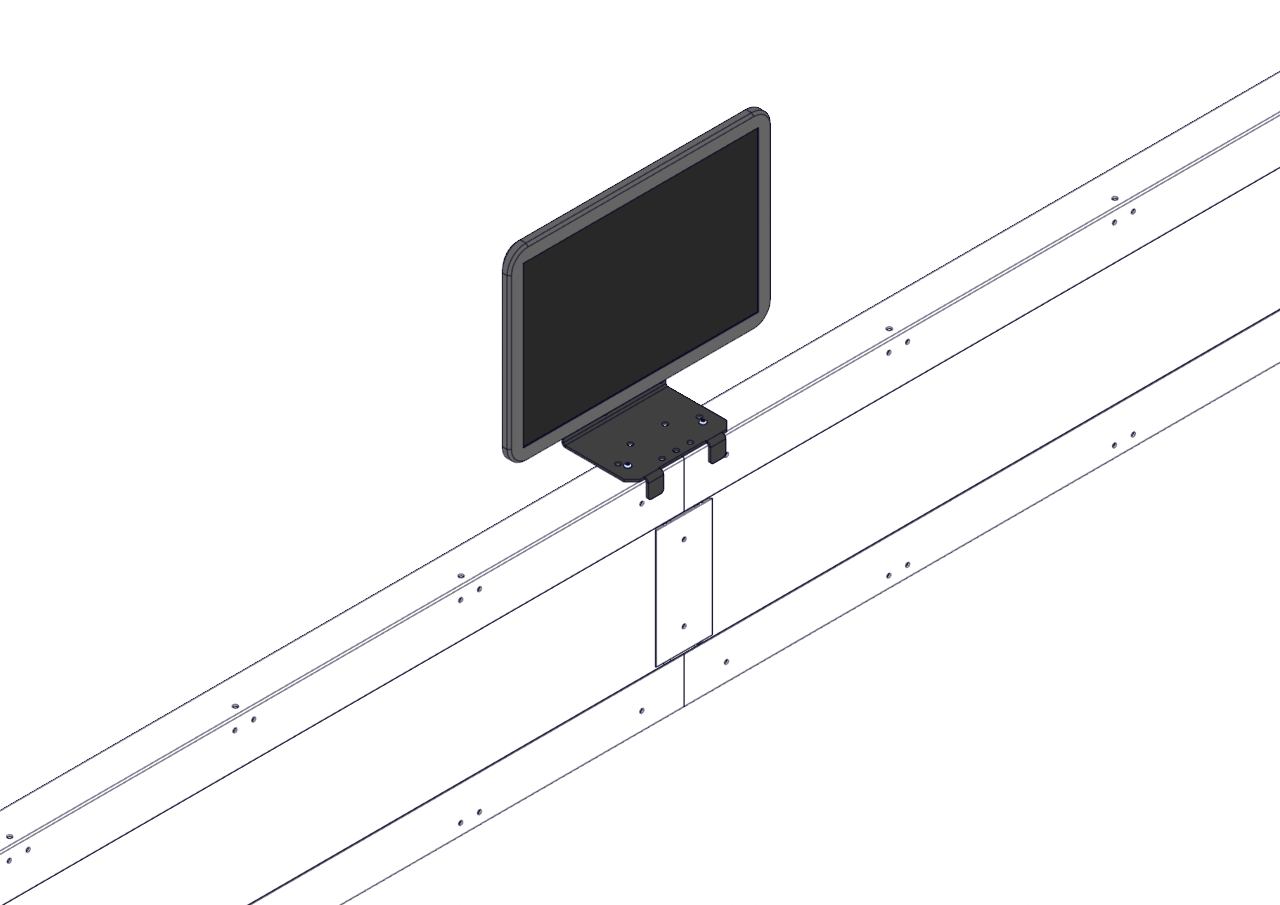

- Galite pritvirtinti monitorių prie lauko šonų arba kampų, kaip parodyta šiuose paveikslėliuose.
