Šiame straipsnyje bus paaiškinta, kaip prijungti lauko valdymo sistemą prie V5 nešiojamojo konkursolauko.

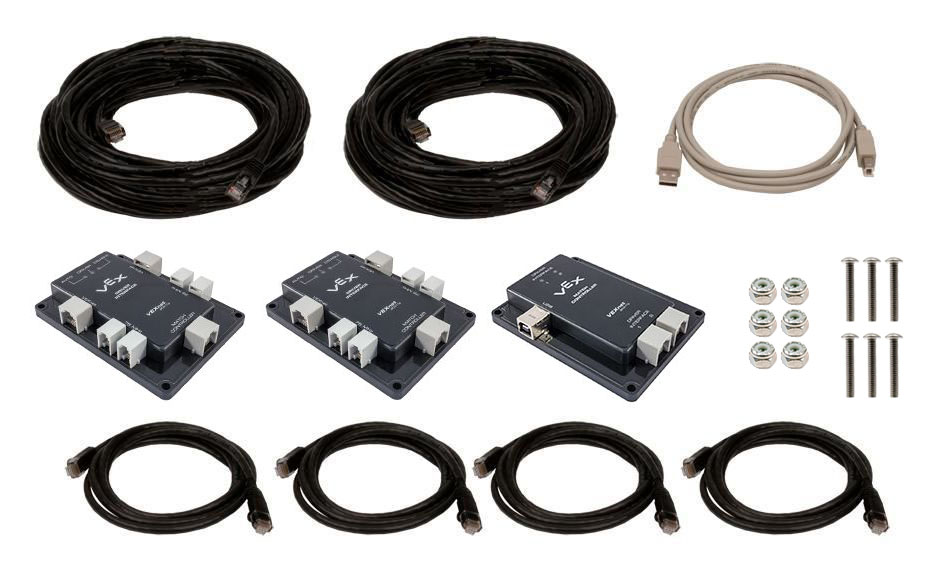

1. Surinkite aparatūrą
- Tvarkyklės sąsaja – 2 kiekis
- Rungtynių valdiklis – 1 kiekis
- Nylock veržlės – 6 kiekis
- 8-32 Varžtas tarp 0,5" & 2,0" ilgio – 6 vnt

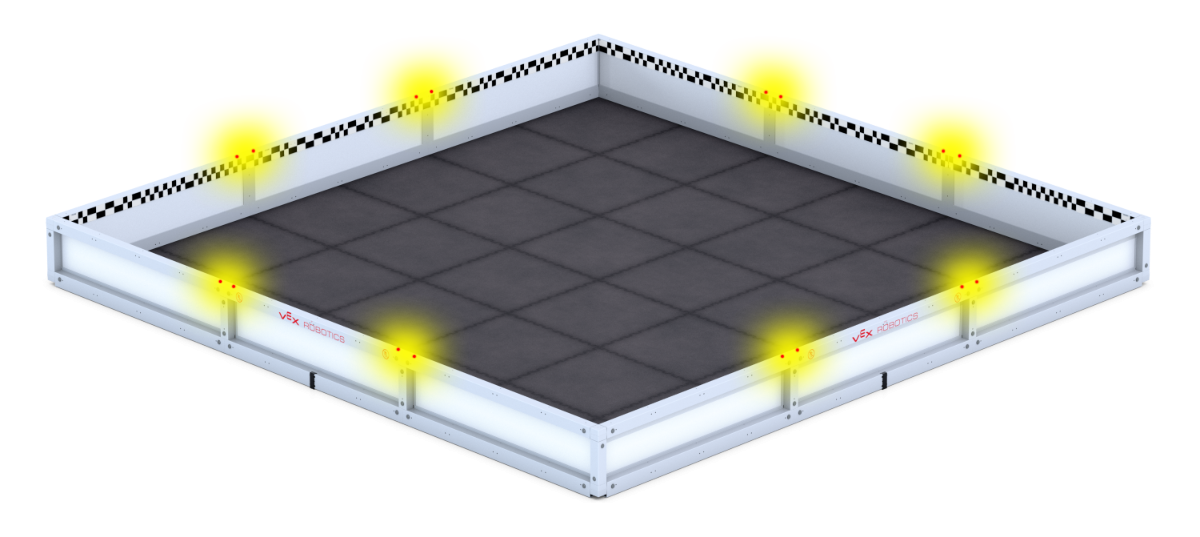

2. Nustatykite tvarkyklės sąsajų prijungimo vietą
- Nustatykite raudonos & mėlynos vairuotojų stotis.
- Vairuotojo sąsajos turi būti sumontuotos šalia vairuotojų stotelių.
- Vairuotojo sąsajas galima prijungti prie bet kurios lauko dalies T formos jungties.
Pastaba: Norėdami pritvirtinti tris valdymo sistemas prie lauko, galite atlikti šiuos veiksmus (#3-5).

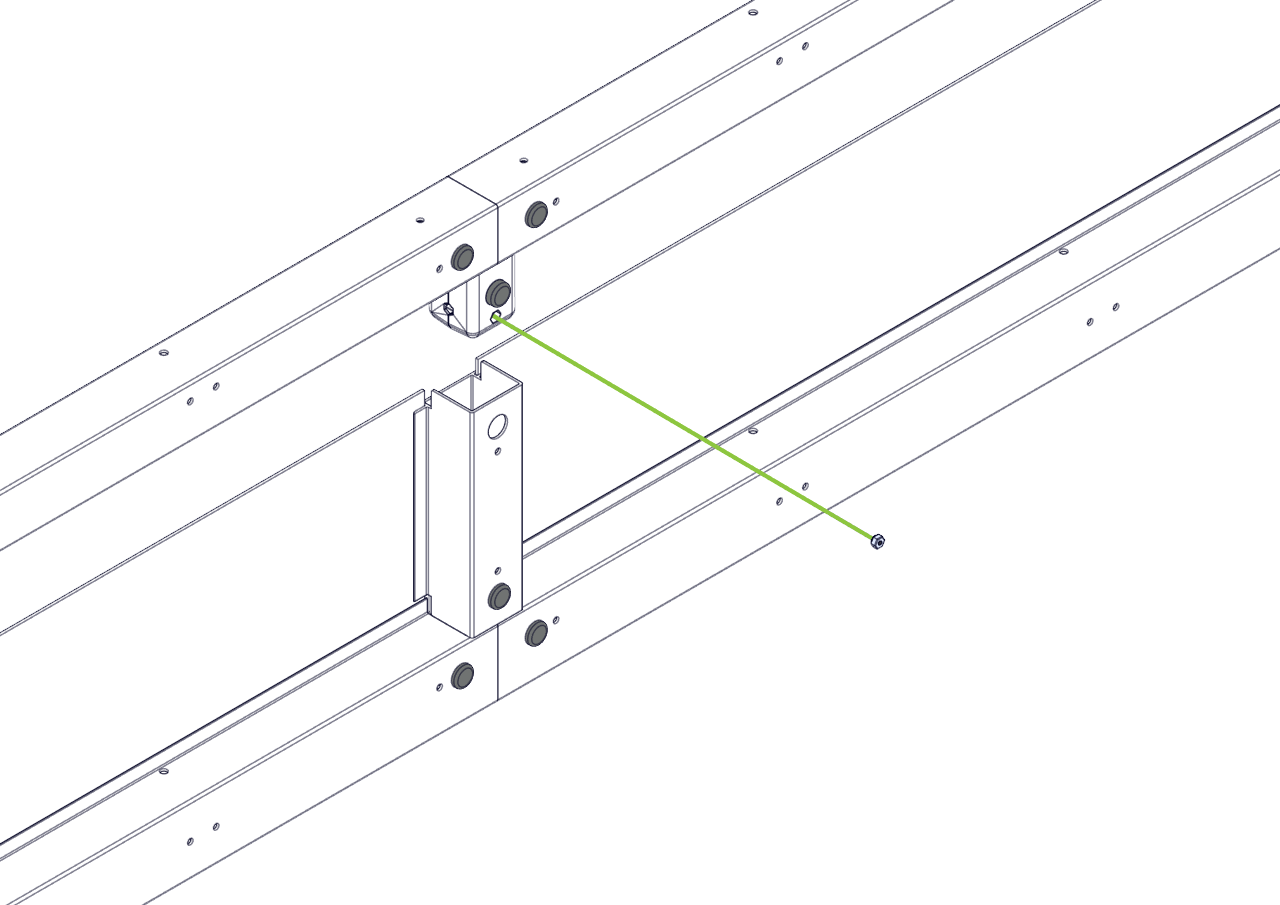

3. Atjunkite trumpą išspaudimą tiek iš viršutinės, tiek iš apatinės T formos jungčių.

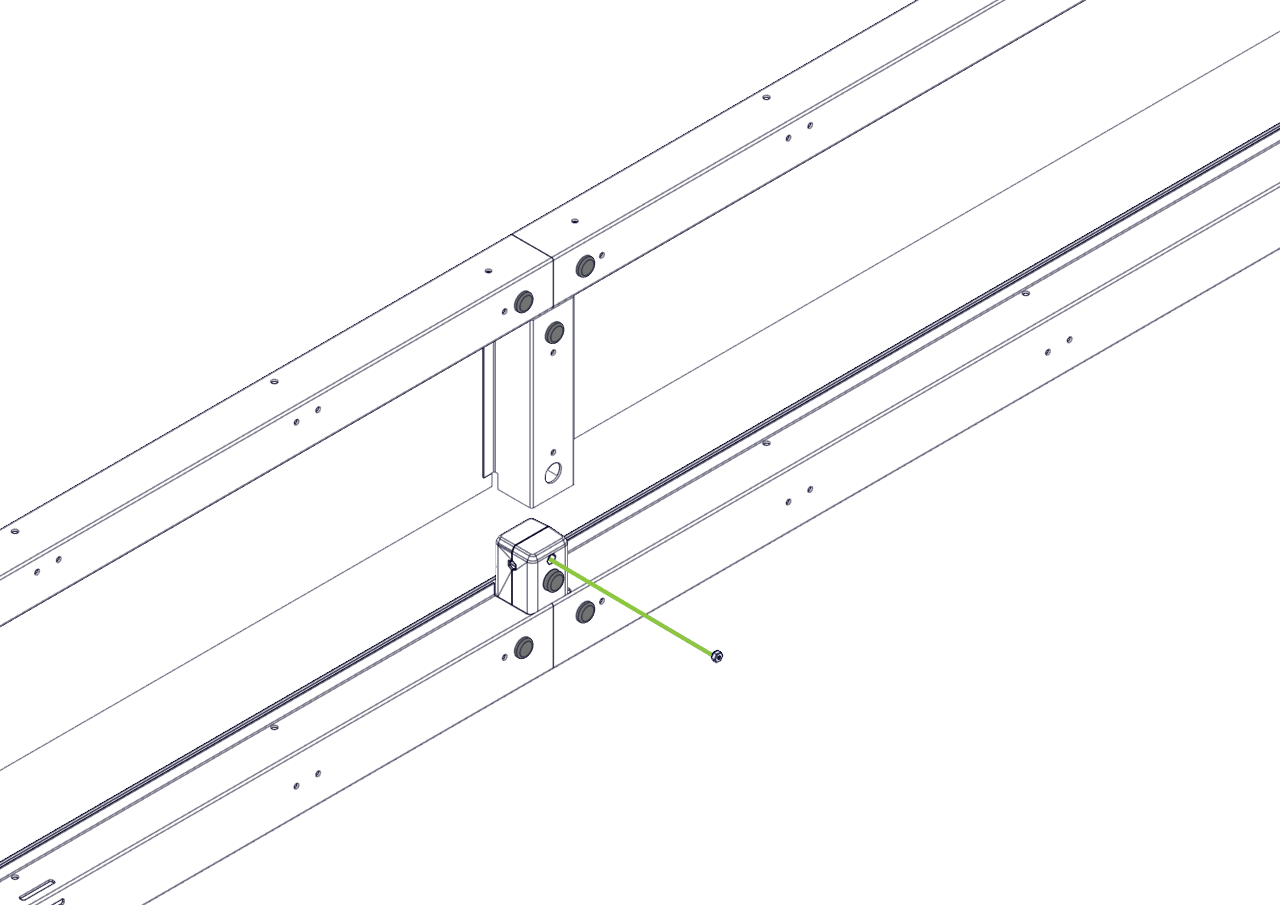

- Įdėkite nailono veržles į veržlių kišenes T formos jungtyse.
- Tada vėl uždėkite ekstruziją ant jungčių.
Pastaba:įsitikinkite, kad nylock veržlės yra įdėtos teisinga kryptimi.

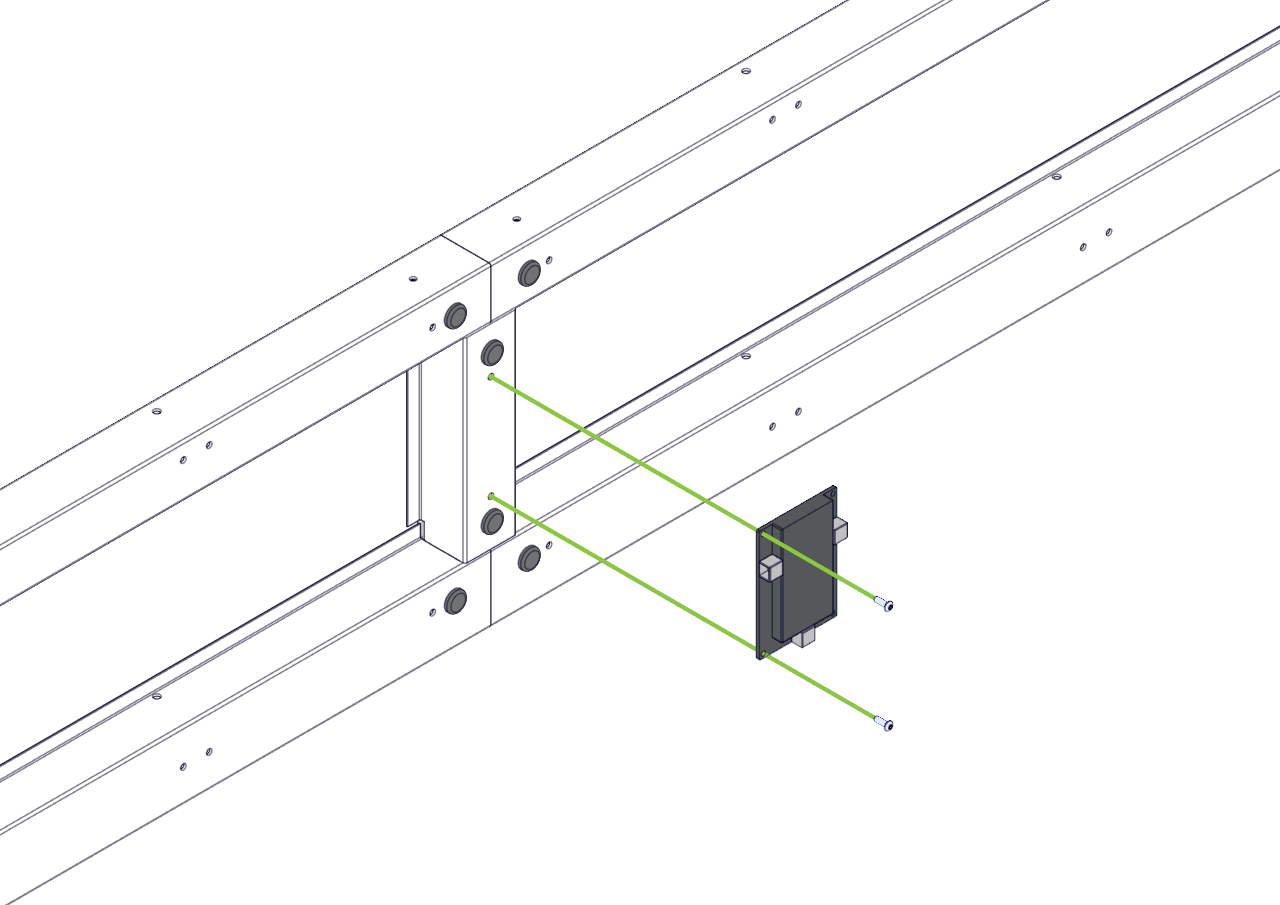

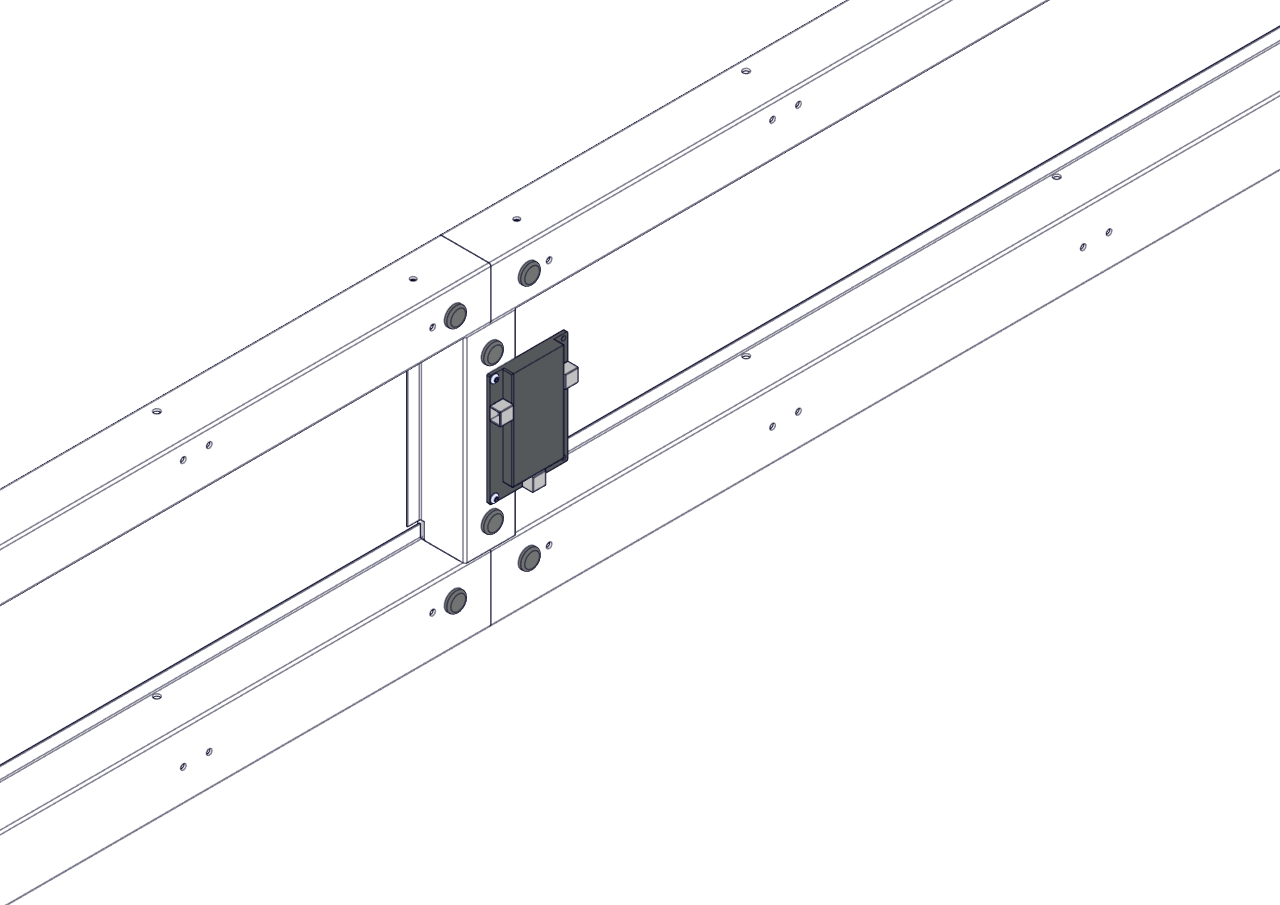

4. Pritvirtinkite vairuotojo sąsają prie trumpo išspaudimo dviem 8–32 varžtais.
- Įsitikinkite, kad varžtai yra iki galo priveržti ir tvarkyklės sąsaja saugi.
5. Nustatykite vietą, kurioje pritvirtinsite rungtynių valdiklį.
- Raskite vietą arčiausiai kompiuterio, kuris bus naudojamas rungtynėms valdyti.
- Sumontuokite rungtynių valdiklį ta pačia kryptimi, kaip parodyta aukščiau nurodytuose žingsniuose

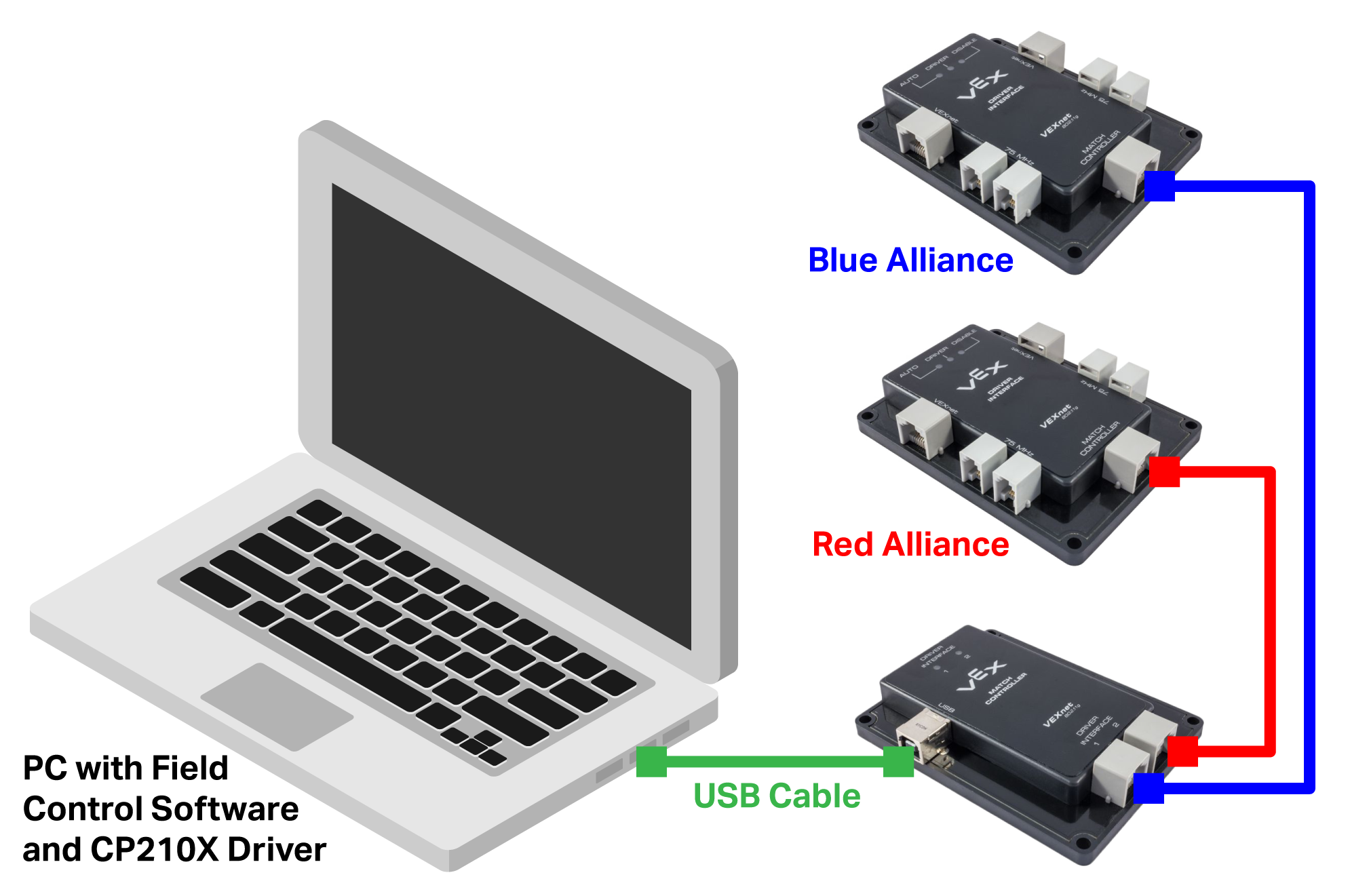

6. Sujunkite lauką.
- Vadovaukitės diagrama, parodyta VEXnet lauko valdymo sistemos vartotojo vadove.
