Norint prijungti VEX V5 Brain prie žiniatinklio VEXcode V5 „Chromebook“ įrenginyje, reikia atlikti vos kelis veiksmus.

Kaip prijungti „VEX V5 Brain“ iš žiniatinklio „VEXcode V5“ „Chromebook“ įrenginyje

V5 Brain maitinimo mygtuko iliustracija, rodanti maitinimo mygtuko, skirto prisijungti prie V5 Brain robotikos programose, vieta ir dizainas.

Įsitikinkite, kad V5 baterija yra įkrauta ir prijungta prie V5 Brain.

Įjunkite smegenis paspausdami maitinimo mygtuką ant smegenų.

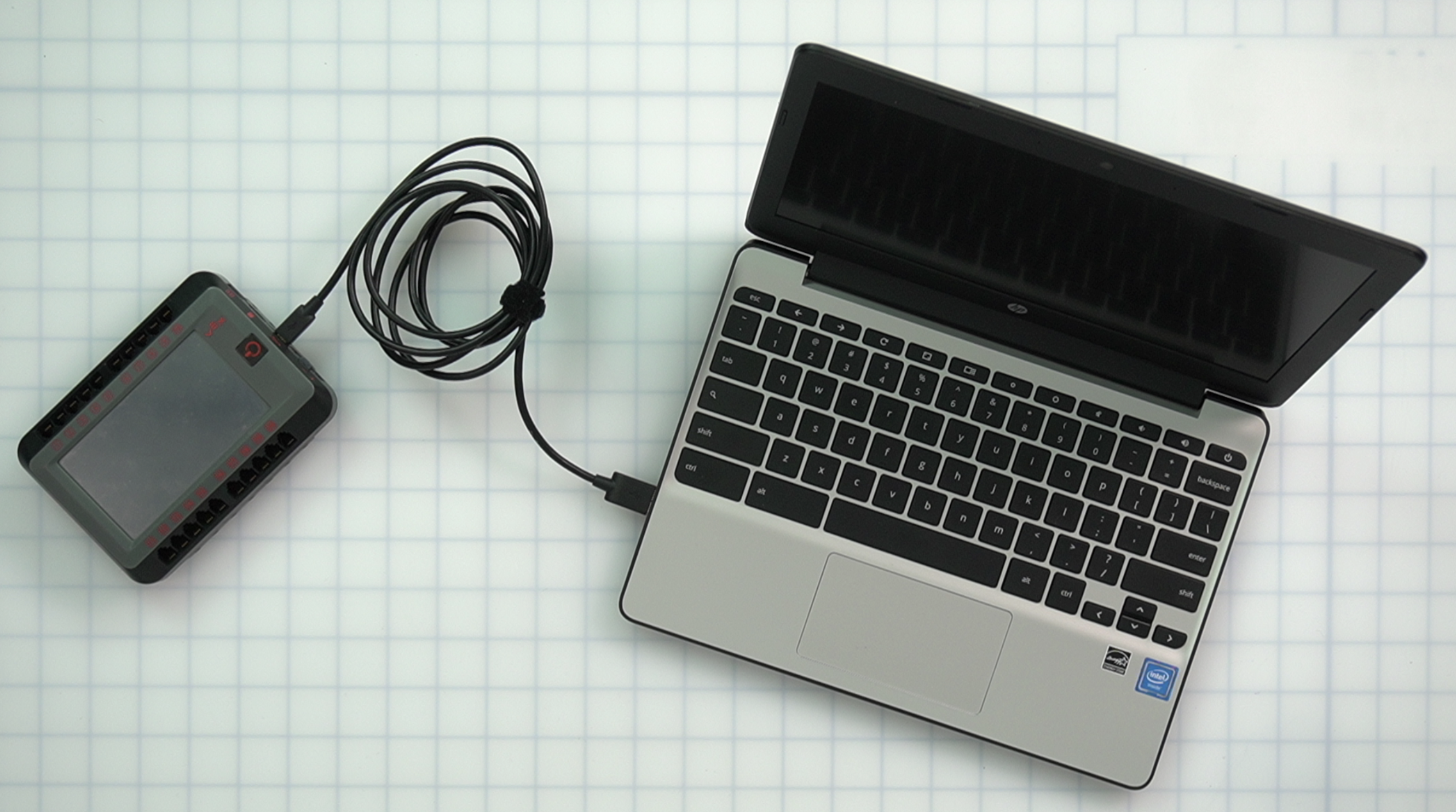

V5 Chromebook prijungtas prie maitinimo šaltinio, ekrane rodomas įkrovimo indikatorius, iliustruojantis prisijungimo prie „Brain“ V5 robotikos sistemoje procesą.

Prijunkite V5 Brain prie „Chromebook“ naudodami mikro USB laidą.

Pastaba:„V5 Brain“ turi likti prijungtas prie „Chromebook“ viso prisijungimo proceso metu.

Ekrano kopija, kurioje parodytas V5 Brain prijungimo procesas, įskaitant pažymėtus prievadus ir komponentus, iliustruojantis, kaip prijungti įvairius įrenginius prie VEX V5 Brain robotikos projektams.

Paleiskite internetinį VEXcode V5 eidami į codev5.vex.com.

Įrankių juostoje pasirinkite smegenų piktogramą.

Ekrano kopija, iliustruojanti prisijungimo prie V5 Brain procesą, išryškinanti pagrindinius komponentus ir sąrankos veiksmus V5 kategorijos aprašymo skiltyje.

Pasirinkite „Prisijungti“.

Ekrano kopija, kurioje parodytas prisijungimo prie VEX V5 Brain procesas, įskaitant pažymėtus prievadus ir variklių bei jutiklių jungtis, iliustruojantis robotikos projektų sąranką.

Pasirodys teksto laukelis, kuriame bus paaiškinta, kad turėtumėte pasirinkti smegenis, kurių ID numeris yra mažiausias. Teksto laukelyje pasirinkite „Tęsti“, kad atidarytumėte ryšio langą.

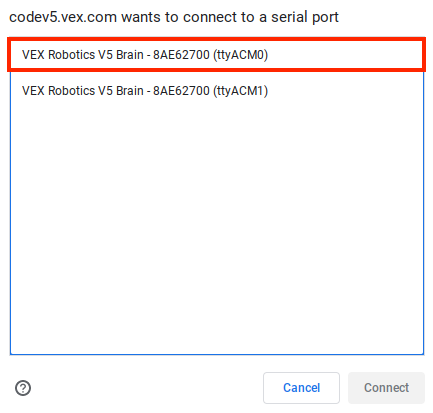

Ekrano kopija, kurioje parodyta „V5 Brain“ ryšio sąsaja, išsamiai aprašomi įrenginių prijungimo veiksmai su pažymėtais prievadais ir vaizdiniais indikatoriais, kad būtų galima tinkamai nustatyti V5 robotikos sistemą.

Iš galimų smegenų sąrašo pasirinkite V5 Brain su mažiausiu ID numeriu.

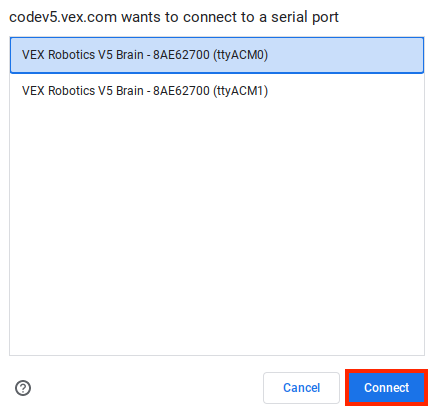

Ekrano kopija, kurioje pavaizduota VEX V5 Brain prijungimo sąsaja, iliustruojanti jutiklių ir variklių prievadus ir jungtis su kiekvieno komponento etiketėmis, padedančiomis naudotojams suprasti, kaip prijungti įrenginius prie V5 Brain.

Pasirinkite mygtuką „Prisijungti“, kai pasirinksite mažiausią V5smegenų ID.

Ekrano kopija, rodanti prisijungimo prie VEX V5 Brain procesą, iliustruojanti įvairius sėkmingo sąrankos ir veikimo prievadus ir indikatorius.

Sėkmingai prijungus V5 Brain, Brain piktograma taps žalia.

Ekrano kopija, kurioje parodyta V5 Brain ryšio sąranka, iliustruojantis robotų konfigūracijos jutiklių ir variklių prievadus ir laidus.

Jei ryšys buvo nesėkmingas, atsiras kitas teksto laukelis ir paragins pasirinkti smegenis su kitu ID numeriu.

Norėdami atjungti VEX V5 Brain nuo žiniatinklio VEXcode V5 „Chromebook“.

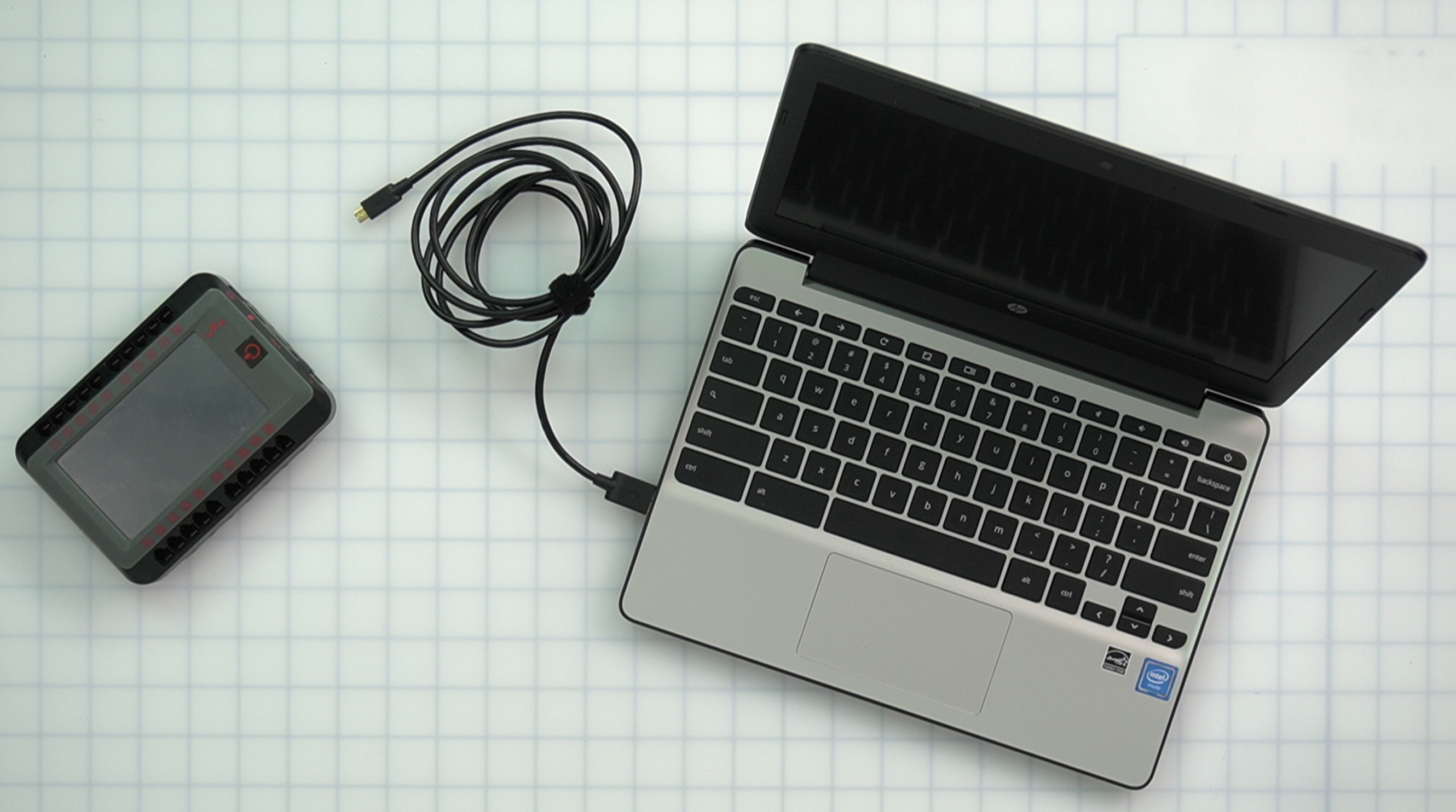

Diagrama, kurioje parodyta, kaip prijungti V5 „Chromebook“ įrenginį prie „Brain“, iliustruojanti sėkmingam prisijungimui reikalingus prievadus ir laidus.

Norėdami atjungti įrenginį nuo V5 Brain, atjunkite mikro USB kabelį nuo Chromebook arba V5 Brain.

V5 Brain maitinimo mygtuko iliustracija, rodanti maitinimo mygtuko, skirto prisijungti prie V5 Brain robotikos programose, vieta ir dizainas.

Taip pat galite atjungti V5 Brain nuo žiniatinklio VEXcode V5 išjungę Brain.

Išjunkite smegenis laikydami maitinimo mygtuką, kol smegenų ekranas taps juodas.
