3 laidų įrenginių konfigūravimas VEXcode EXP – VEX biblioteka

Pradedant programuoti su VEXcode EXP, jutiklių ir 3 laidų įrenginių blokai nebus rodomi įrankių dėžėje, kol jie nebus sukonfigūruoti.

3 laidų įrenginio pridėjimas

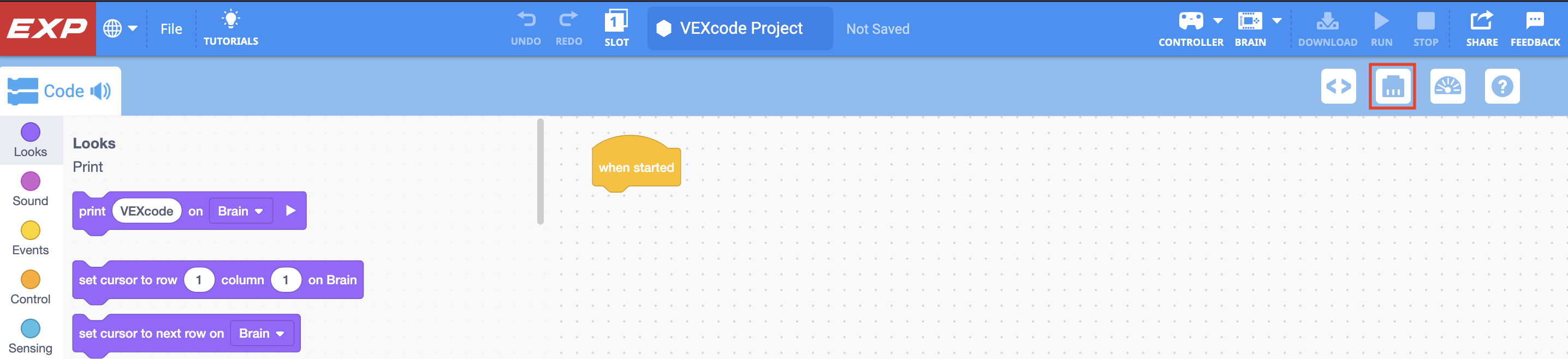

„VEXcode EXP“ įrankių juosta su paryškinta įrenginių piktograma tarp kodo peržiūros ir spausdinimo konsolės piktogramų.

Norėdami sukonfigūruoti įrenginį, pasirinkite mygtuką Įrenginiai, kad atidarytumėte langą Įrenginiai.

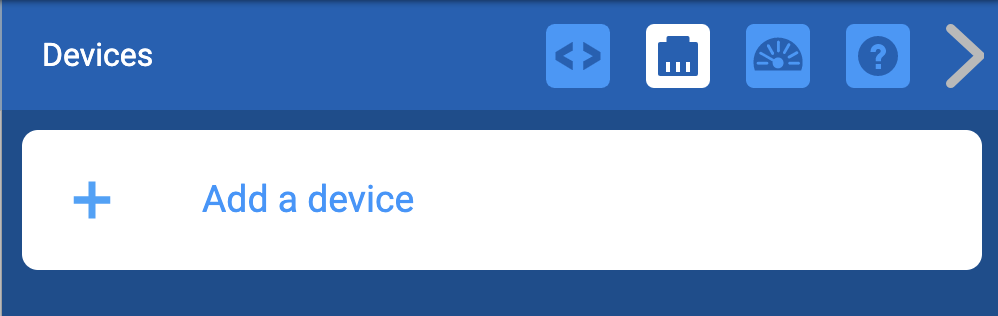

„VEXcode EXP Devices“ meniu su rodomu mygtuku „Add a device“ (Pridėti įrenginį).

Pasirinkite „Pridėti įrenginį“.

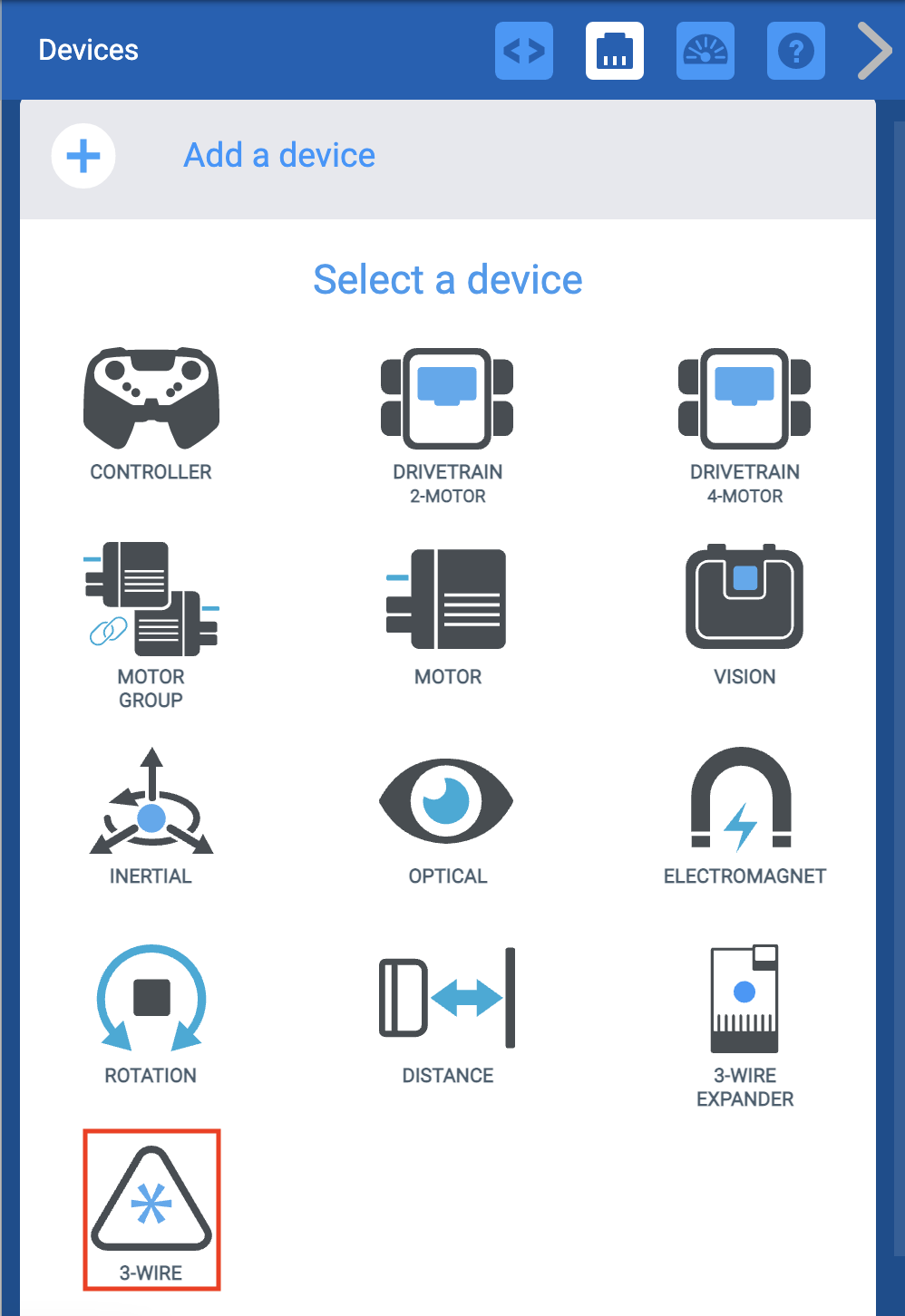

„VEXcode EXP Devices“ meniu, pasirinkus mygtuką „Add a device“ (Pridėti įrenginį). Paryškinta parinktis „3 laidai“.

Pasirinkite 3 laidų įrenginius.

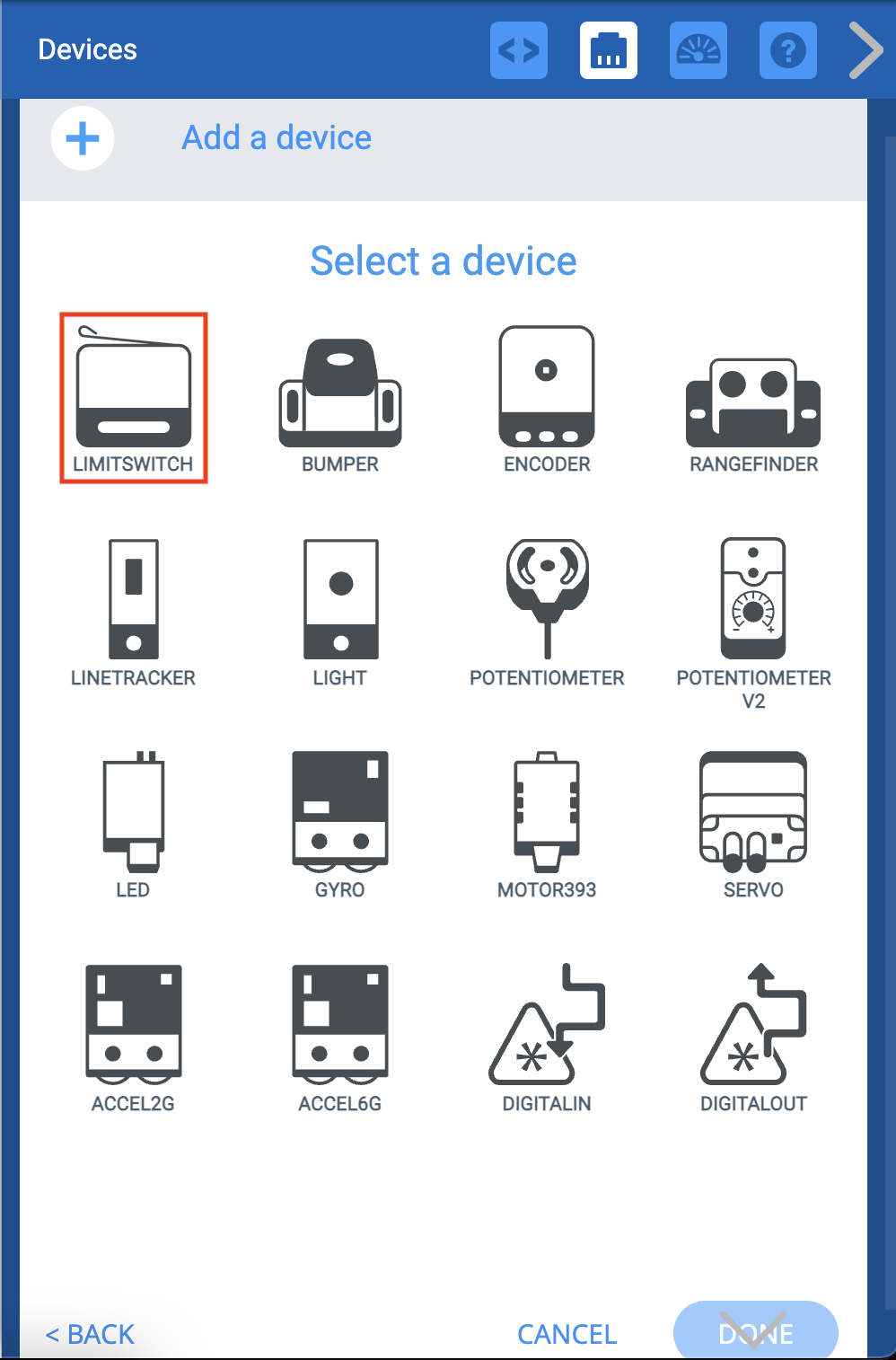

„VEXcode EXP Devices“ meniu, pasirinkus 3 laidų įrenginio parinktį. Rodomas 3 laidų įrenginių meniu ir paryškinta parinktis „Ribinis jungiklis“.

Pasirinkite naudojamą 3 laidų įrenginį. Šiame pavyzdyje parodytas ribinis jungiklis.

Pastaba: 3 laidų įrenginiai apima ribinį jungiklį, buferio jungiklį, kodavimo įrenginį, nuotolio ieškiklį, linijos sekiklį, šviesą, potenciometrą, šviesos diodą, giroskopą, variklį-393, servo, akselerometrą-2G, akselerometrą-6G, skaitmeninį įvestį ir Skaitmeninis išėjimas. Visi įrenginiai atlieka tą patį konfigūravimo procesą su papildomu Motor-393 žingsniu.

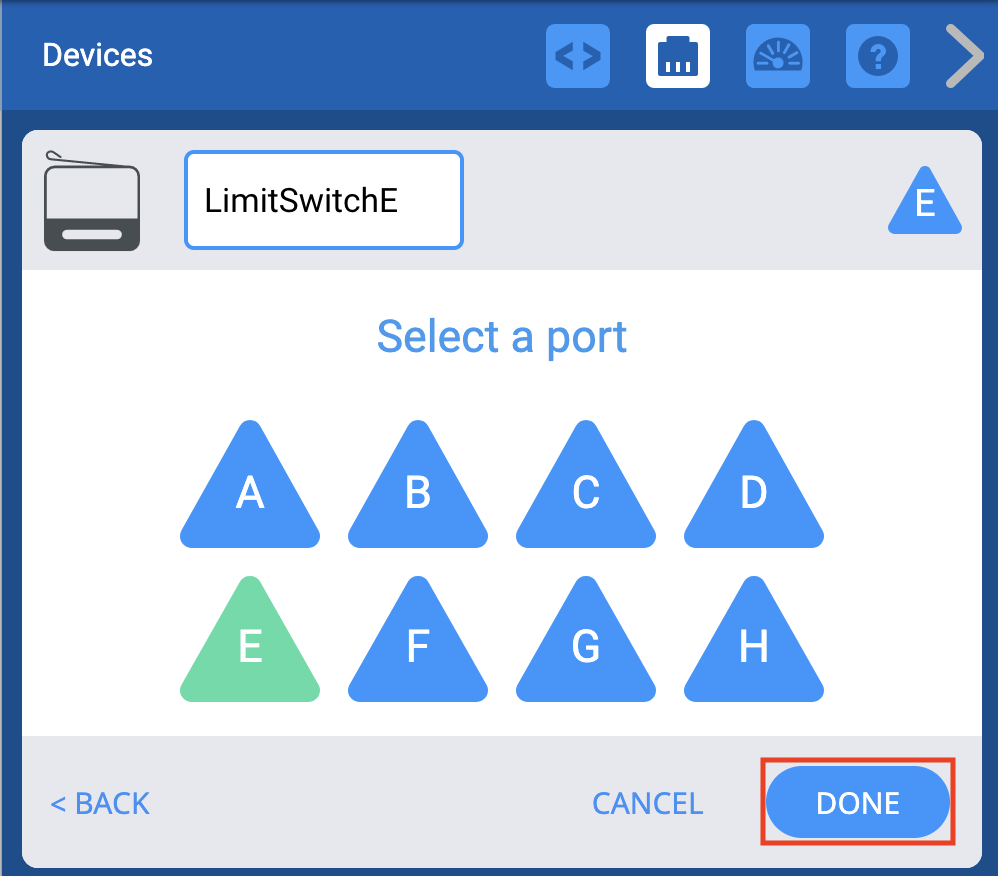

„VEXcode EXP Devices“ meniu, nustačius naujo įrenginio prievadą į E. Žemiau paryškintas mygtukas „Atlikta“.

Pasirinkite, prie kurio VEX EXP Brain prievado prijungtas įrenginys. Prievadai, kurie jau sukonfigūruoti kitiems įrenginiams, bus nepasiekiami. Pasirinkę prievadą, pasirinkite „Atlikta“, kad pateiktumėte įrenginio konfigūraciją, arba „Atšaukti“, kad grįžtumėte į įrenginių meniu.

Pastaba:Pasirinkus „Atšaukti“, bus anuliuoti visi įrenginio pakeitimai ir jie nebus konfigūracijos dalis.

3 laidų įrenginio prievado keitimas

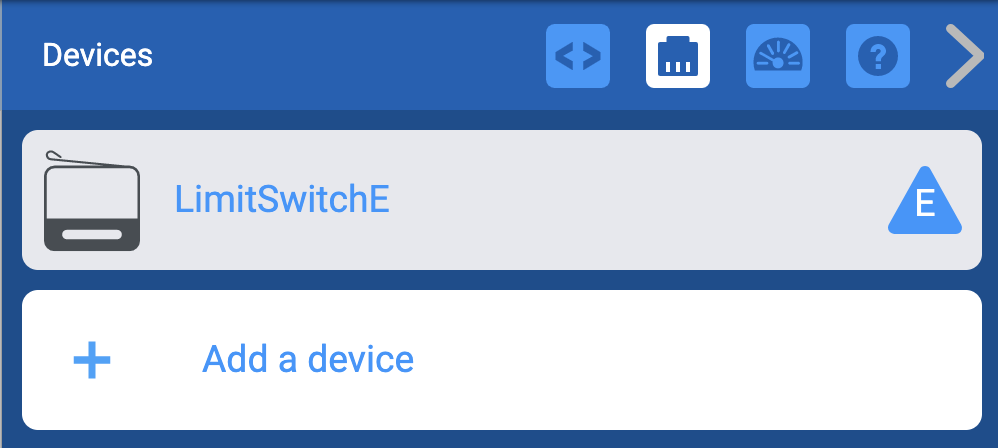

„VEXcode EXP Devices“ meniu su anksčiau pridėtu ribiniu jungikliu.

Galite pakeisti 3 laidų įrenginio prievado numerį pasirinkę 3 laidų įrenginį lange Įrenginiai.

„VEXcode EXP Devices“ meniu pakeitus įrenginio prievadą į D. D prievado parinktis dabar yra žalios spalvos. Žemiau paryškintas mygtukas „Atlikta“.

Prievado pasirinkimo ekrane pasirinkite kitą prievadą ir prievado numeris taps žalias. Tada pasirinkite „Atlikta“, kad pateiktumėte pakeitimą.

3 laidų įrenginio pervadinimas

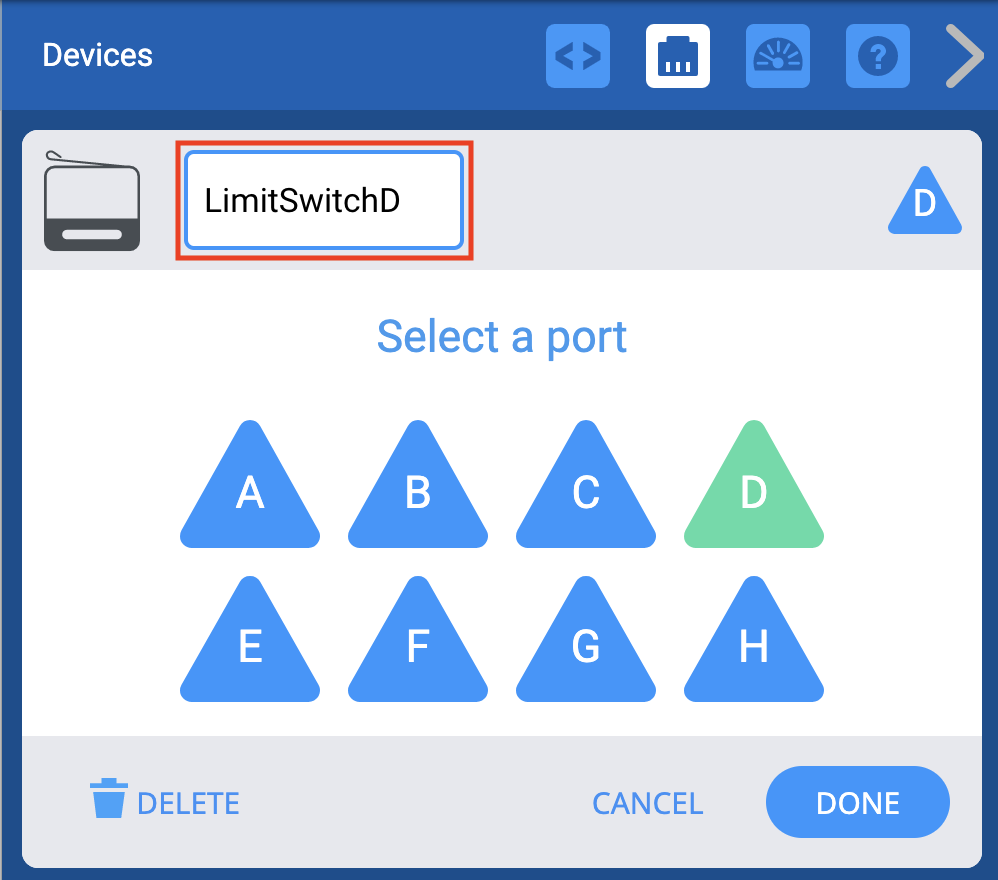

„VEXcode EXP Devices“ langas su rodomomis ribinių jungiklių parinktimis. Aukščiau esantis įrenginio pavadinimas yra paryškintas, nurodant, kad jį galima pervadinti.

Taip pat galite pervardyti 3 laidų įrenginį pakeisdami pavadinimą teksto laukelyje prievado pasirinkimo ekrano viršuje. Jei pasirinksite netinkamą pavadinimą, teksto laukelis bus paryškintas raudonai, kad tai parodytų. Tada pasirinkite „Atlikta“, kad pateiktumėte įrenginio konfigūracijos pakeitimus.

VEXcode EXP Kai rodomas ribinis blokas su atidarytu ribinio jungiklio išskleidžiamuoju meniu. Išskleidžiamajame meniu rodomas ribinio jungiklio naujas įrenginio pavadinimas.

Jei pakeisite 3 laidų įrenginio, kuris jau naudojamas jūsų projekte, pavadinimą, naudodami išskleidžiamąjį meniu turėsite atnaujinti įrenginio pavadinimą bloke į naują pavadinimą.

Trijų laidų įrenginio ištrynimas

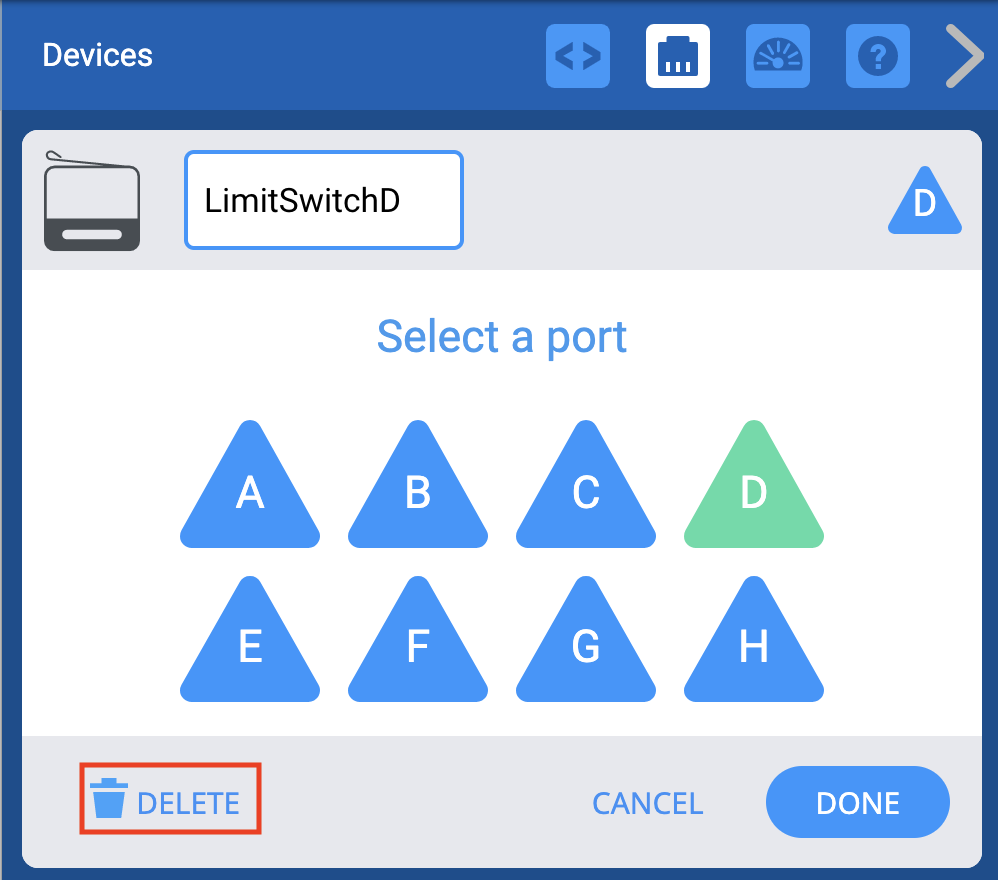

„VEXcode EXP Devices“ langas su rodomomis ribinių jungiklių parinktimis. Žemiau paryškintas mygtukas „Ištrinti“.

3 laidų įrenginius taip pat galima ištrinti, prievado pasirinkimo ekrano apačioje pasirinkus parinktį „Ištrinti“.

Įvyko VEXcode EXP klaida, kurioje rašoma: Įvyko klaida. Vienam iš jūsų programos blokų priskirtas netinkamas įrenginys. Patikrinkite, ar jūsų įrenginiai vis dar galioja. Žemiau yra mygtukas „Gerai“.

Pastaba: Jei ištrinsite 3 laidų įrenginį, kuris jau naudojamas jūsų projekte, jūsų projektas sugeneruos klaidą, jei bandysite jį atsisiųsti, kol taip pat ištrinsite blokus, kurie naudojo ištrintą įrenginį.
