Pradedant programuoti su VEXcode EXP, jutiklių blokai nebus rodomi įrankių dėžėje, kol nebus sukonfigūruotas jutiklis.

Jutiklio pridėjimas

„VEXcode EXP“ įrankių juosta su paryškinta įrenginių piktograma tarp kodo peržiūros programos ir spausdinimo konsolės piktogramų.

Norėdami sukonfigūruoti jutiklį, pasirinkite Įrenginių piktogramą, kad atidarytumėte langą Įrenginiai.

„VEXcode EXP“ įrenginių meniu su pažymėtu mygtuku „Pridėti įrenginį“.

Pasirinkite „Pridėti įrenginį“.

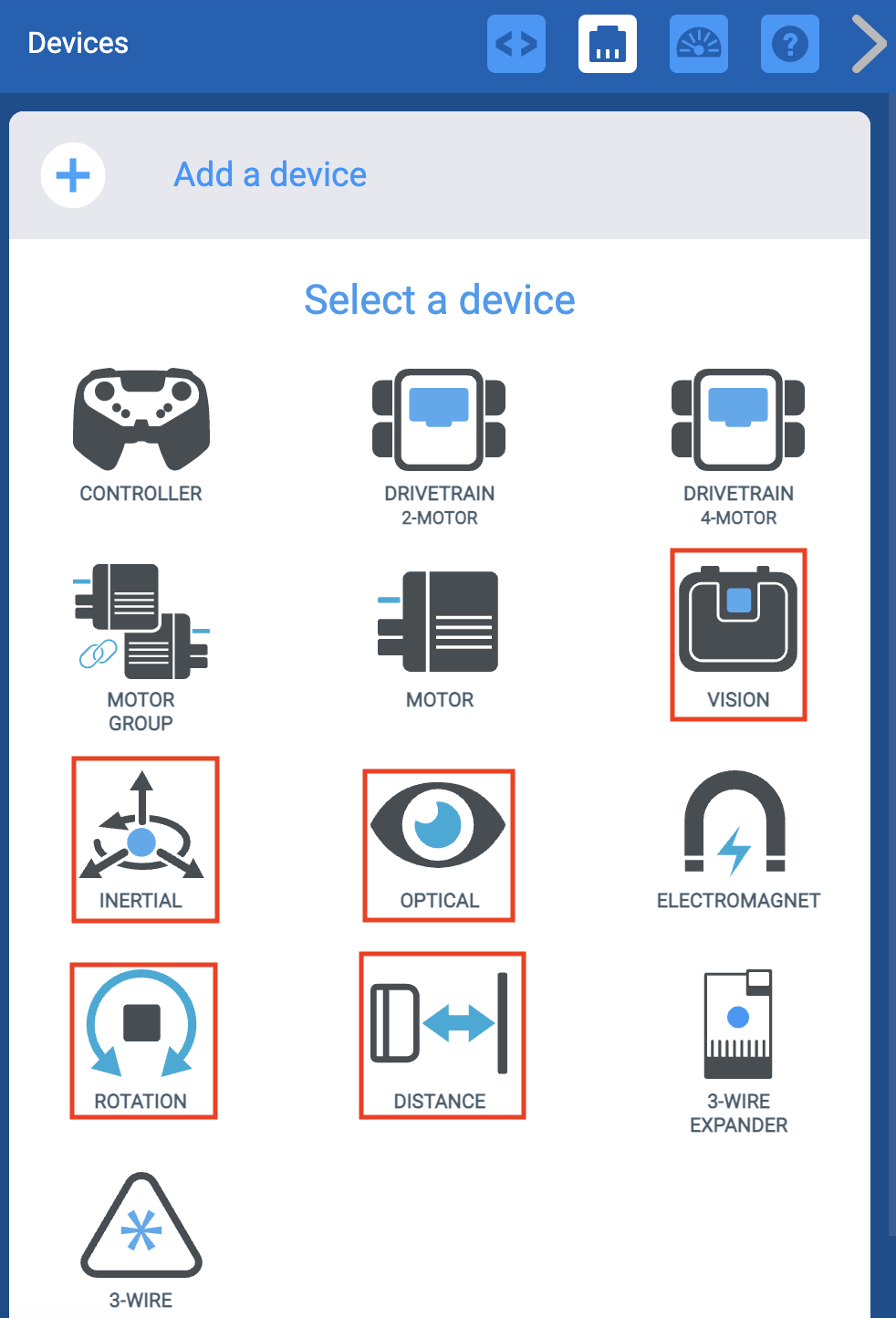

„VEXcode EXP Devices“ meniu, pasirinkus mygtuką „Add a device“ (Pridėti įrenginį). Visos jutiklio parinktys yra paryškintos.

Pasirinkite jutiklį.

Pastaba: jutikliai apima sukimosi jutiklį, atstumo jutiklį, matymo jutiklį, optinį jutiklį ir inercinį jutiklį. Visi jutikliai atlieka tą patį konfigūravimo procesą.

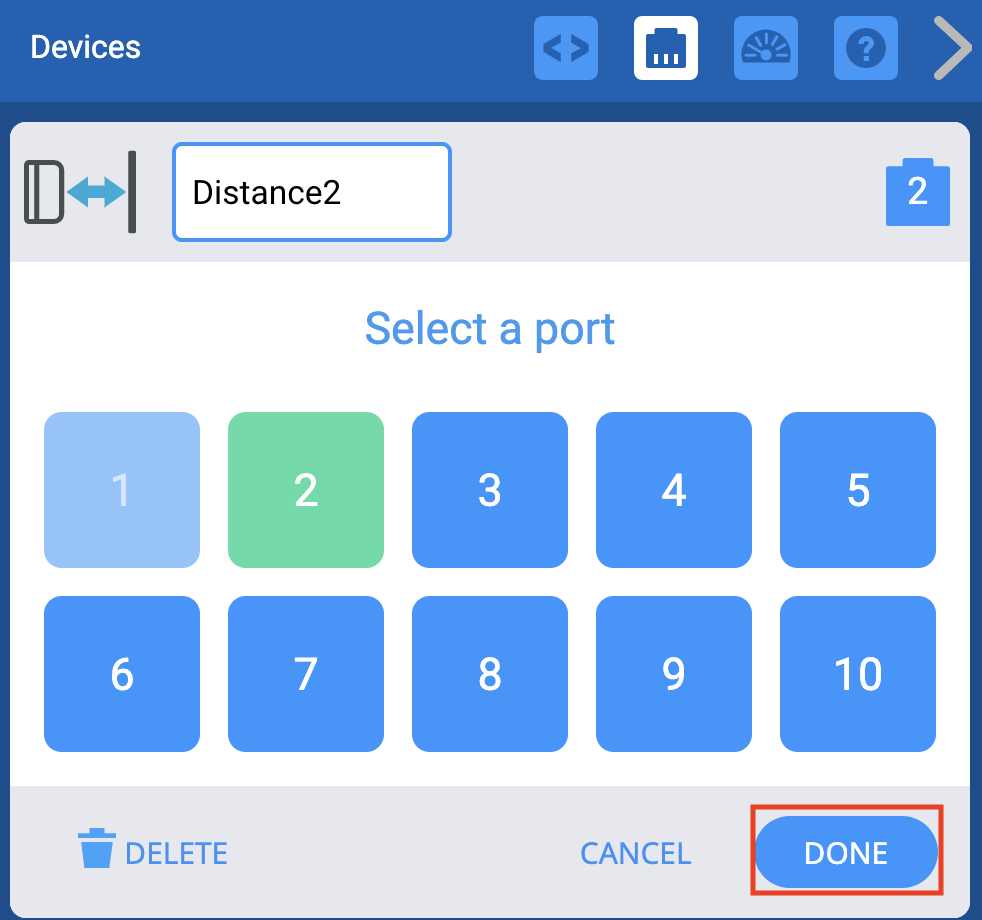

Meniu „Pasirinkti prievadą“ ekrano kopija, kurioje parodytas atstumo jutiklio prievadų pasirinkimo procesas.

Pasirinkite prie kurio VEX EXP Brain prievado prijungtas jutiklis. Prievadai, kurie jau sukonfigūruoti kitiems įrenginiams, bus nepasiekiami. Pasirinkę prievadą, pasirinkite „Atlikta“, kad pateiktumėte įrenginio konfigūraciją, arba „Atšaukti“, kad grįžtumėte į įrenginių meniu.

Pastaba: Pasirinkus „Atšaukti“, bus anuliuoti visi įrenginio pakeitimai ir jie nebus konfigūracijos dalis.

Jutiklio prievado numerio keitimas

„VEXcode EXP Devices“ meniu su paryškintu anksčiau pridėtu atstumo jutikliu.

Jutiklio prievado numerį galite pakeisti pasirinkę Sensor lange Įrenginiai.

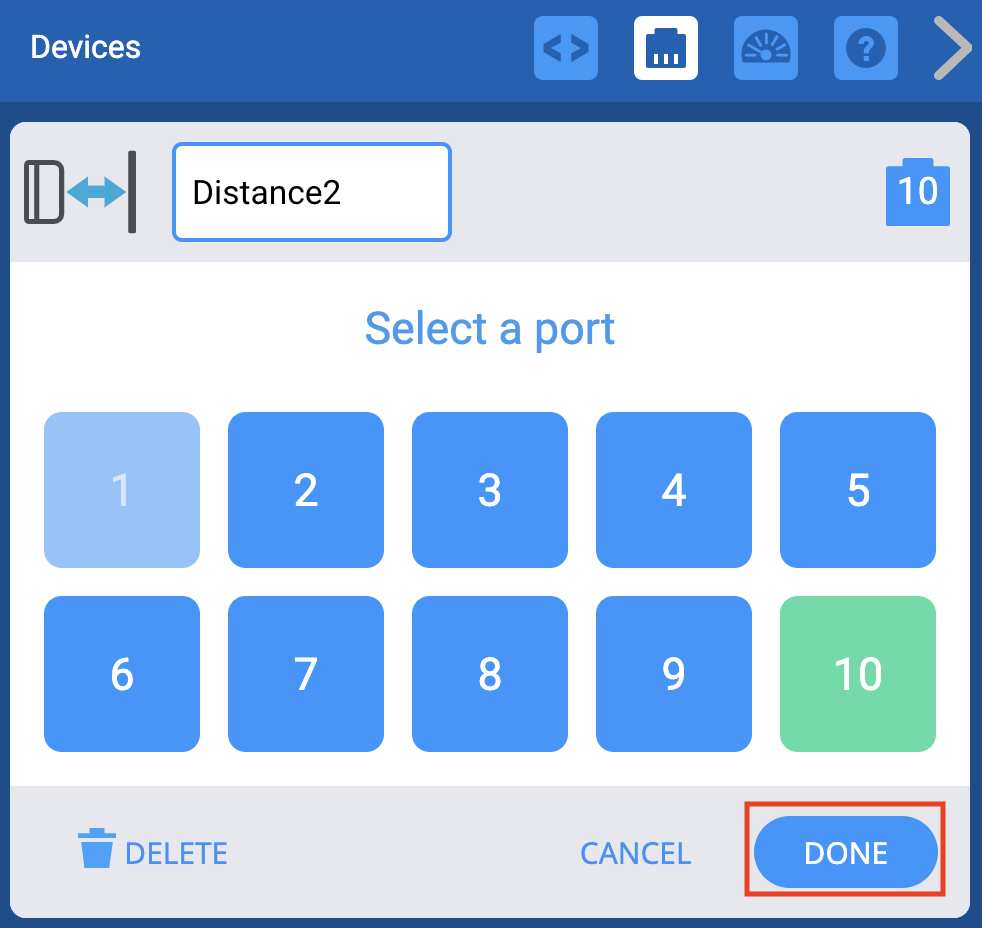

„VEXcode EXP Devices“ prievado pasirinkimo meniu naudojamas jau nustatytiems prievado numeriams keisti. Pasirinkti prievadai bus rodomi žaliai, o pasirinkęs naujus, vartotojas gali paspausti „Atlikta“, kad išsaugotų pakeitimus.

Prievado pasirinkimo ekrane pasirinkite kitą prievadą ir prievado numeris taps žalias. Tada pasirinkite Atlikta, kad pateiktumėte pakeitimą.

Jutiklio pervadinimas

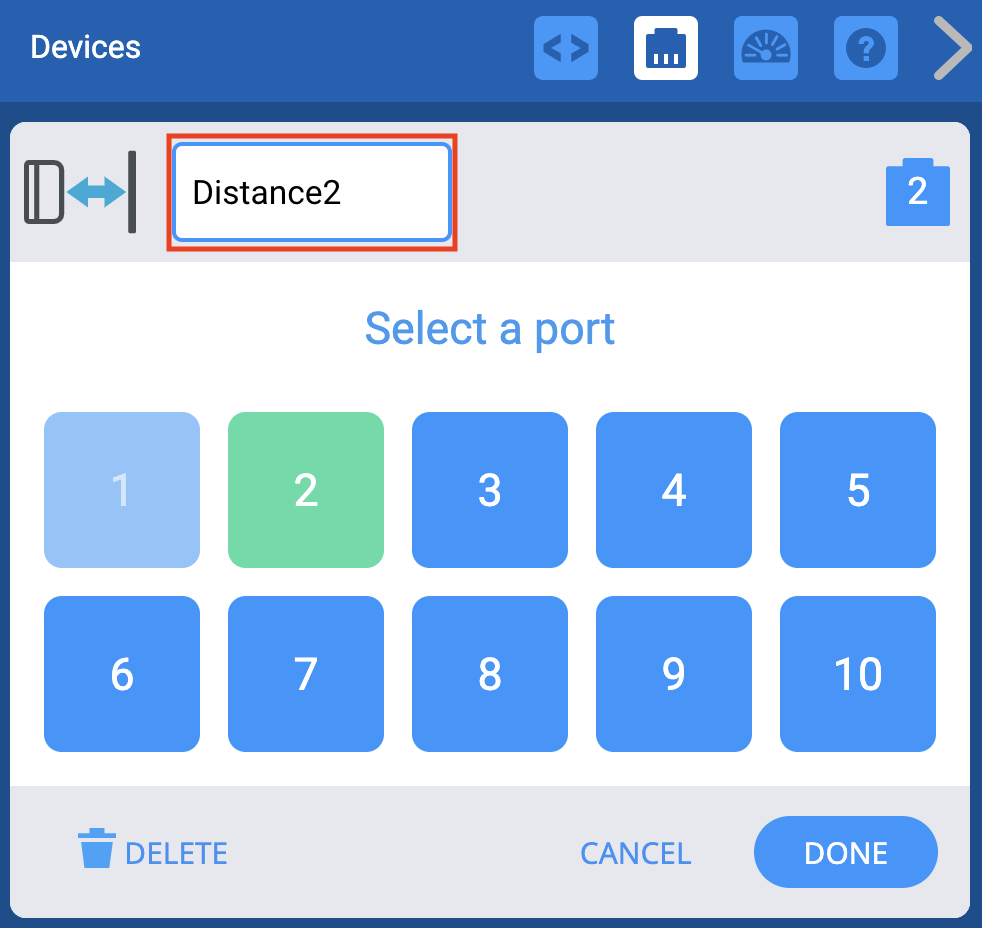

„VEXcode EXP Devices“ langas su rodomomis atstumo jutiklio parinktimis. Aukščiau atstumo jutiklio pavadinimas yra paryškintas, nurodant, kad jį galima pervadinti.

Jutiklį taip pat galite pervardyti pakeisdami pavadinimą teksto laukelyje prievado pasirinkimo ekrano viršuje. Jei pasirinksite netinkamą pavadinimą, teksto laukelis bus paryškintas raudonai, kad tai parodytų. Tada pasirinkite Atlikta, kad pateiktumėte įrenginio konfigūracijos pakeitimus.

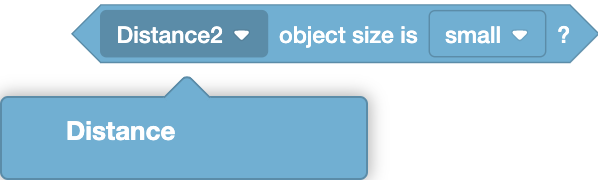

VEXcode EXP objekto dydžio blokas rodomas atidarius atstumo jutiklio išskleidžiamąjį meniu. Meniu rodomas naujas atstumo jutiklio pavadinimas, šiame pavyzdyje jis vadinamas Atstumas.

Jei pakeisite jutiklio, kuris jau naudojamas jūsų projekte, pavadinimą, naudodami išskleidžiamąjį meniu turėsite atnaujinti jutiklio pavadinimą bloke į naują pavadinimą.

Jutiklio ištrynimas

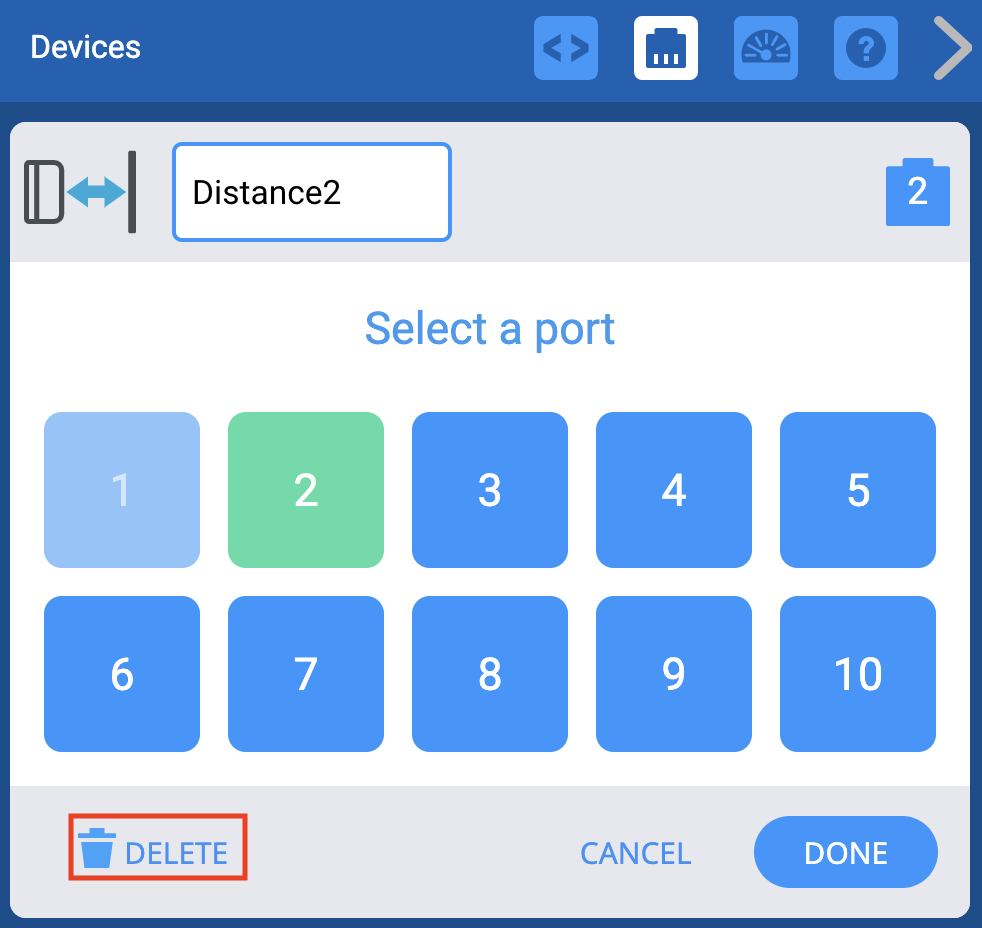

„VEXcode EXP“ įrenginių meniu su rodomomis atstumo jutiklio parinktimis. Žemiau paryškintas mygtukas „Ištrinti“.

Jutiklius taip pat galima ištrinti, prievado pasirinkimo ekrano apačioje pasirinkus parinktį „Ištrinti“.

Pastaba:Jei ištrinsite jutiklį, kuris jau naudojamas jūsų projekte, jūsų projektas neveiks tol, kol neištrinsite ir blokų, kuriuose buvo naudojamas ištrintas jutiklis.
