Naudojate VEX IQ (1 kartos)? Žr. šį straipsnį.

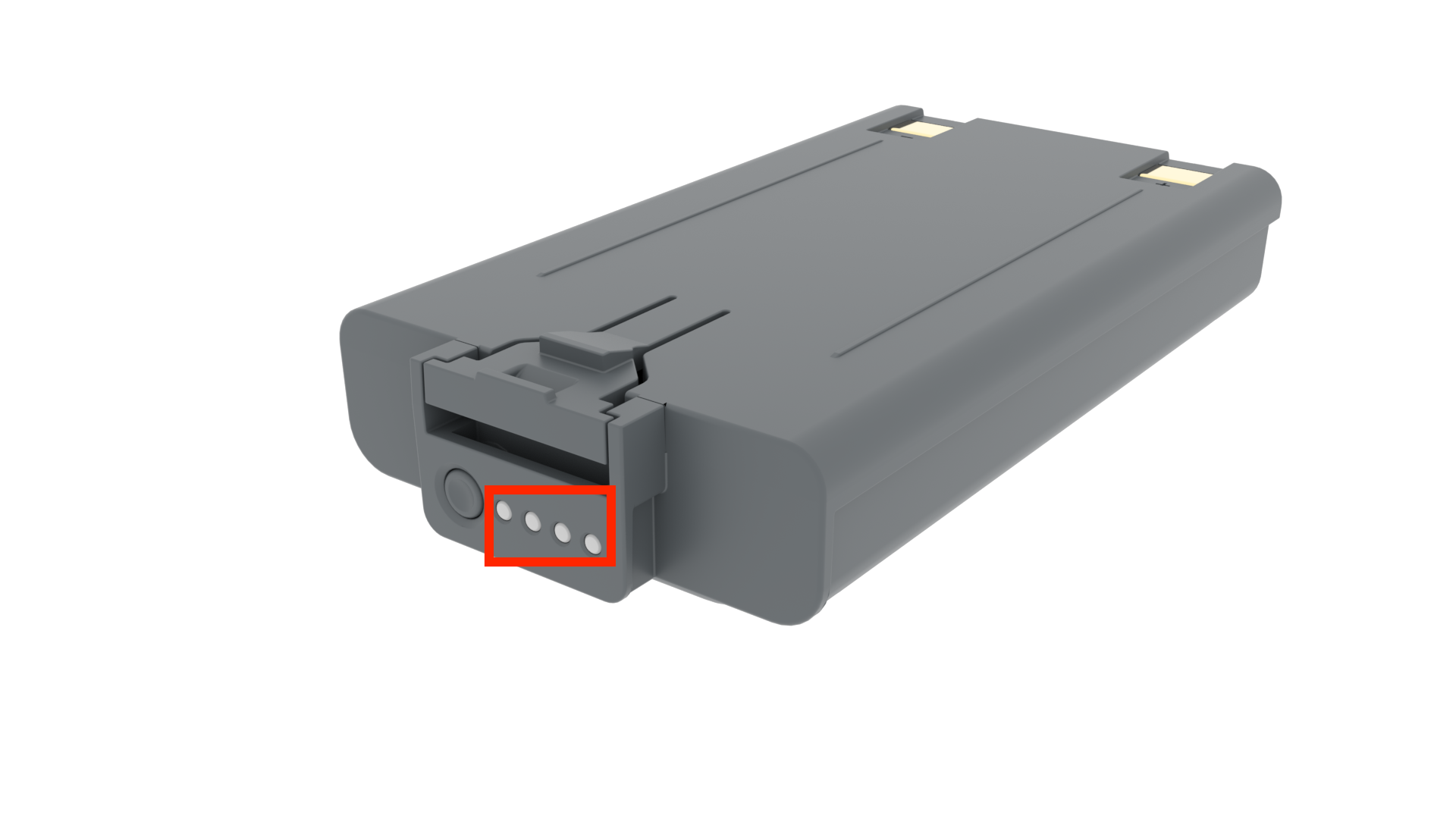

LED indikatorius šviečia VEX IQ (2 kartos) akumuliatoriaus šone, rodo akumuliatoriaus įkrovos lygį.
Peržiūrėkite šią animaciją, kad sužinotumėte, kaip patikrinti akumuliatoriaus lygį naudojant akumuliatoriaus indikatoriaus lemputes. Animacijoje paspaudžiamas mažas mygtukas šalia 4 indikatoriaus lempučių. Šviečia tik viena lemputė, o tai rodo, kad akumuliatoriaus įkrovos lygis yra nuo 0% iki 25%.
-
- 1 lemputė = 0-25% įkrovimas
- 2 lemputės = 25-50% įkrova
- 3 lemputės = 50-75% įkrovimas
- 4 lemputės = 75-100% įkrovimas
Įkrovimo metu dabartinis akumuliatoriaus įkrovimo lygis bus rodomas per indikatoriaus lemputes, o kita lemputė mirksės.
Pavyzdžiui, jei Akumuliatoriaus įkrova yra 15 %, 1 šviesos diodas degs vientisos spalvos, o antrasis šviesos diodas mirksės, rodydamas, kad akumuliatorius kraunamas. Tai taip pat parodyta animacijoje kairėje. Pirmiausia įkrovimo laidas prijungiamas prie akumuliatoriaus įkrovimo prievado, o tada akumuliatorius pasukamas, kad būtų rodomos mirksinčios indikatoriaus lemputės. Viena lemputė dega nuolat, o kita mirksi.
Norėdami gauti daugiau informacijos apie tai, kaip įkrauti VEX IQ (2-osios kartos) bateriją, žr. šį straipsnį.
