Norėdami peržiūrėti prijungto variklio ar jutiklio duomenis, galite naudoti VEX IQ (2-osios kartos) smegenų jutiklių prietaisų skydelį.

Smegenų ekranas rodomas Pradžios meniu su pasirinkta parinktimi Įrenginiai. Įrenginiai yra trečioji pagrindinio meniu parinktis.

Kairiuoju ir dešiniuoju mygtukais pažymėkite meniu parinktį Įrenginiai, tada paspauskite mygtuką Tikrinti, kad pasirinktumėte Įrenginiai.

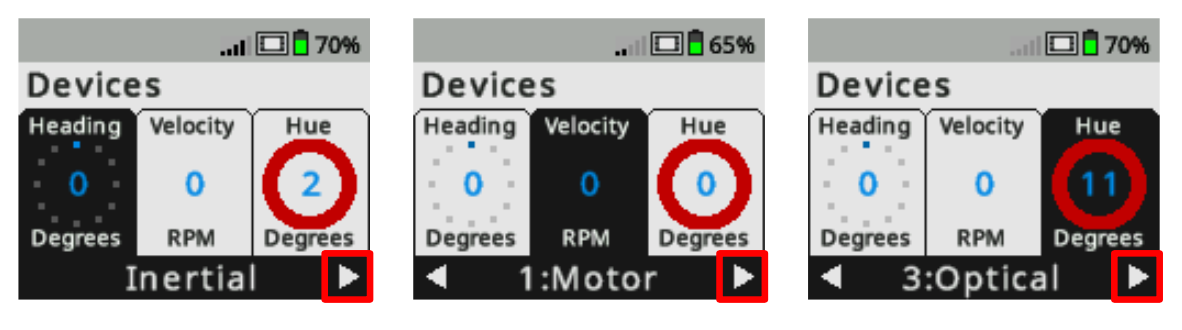

Smegenų ekranas rodomas meniu Įrenginiai, kuriame realiuoju laiku pateikiama informacija iš prijungtų įrenginių. Trijose ekrano kopijose rodomas mygtukas Į dešinę, naudojamas norint pereiti ir pasirinkti optinį jutiklį. Optinis jutiklis yra trečioji parinktis meniu Įrenginiai.

Įrenginių meniu matysite prijungtus roboto įrenginius.

Kairiuoju ir dešiniuoju mygtukais pažymėkite norimą jutiklį, tada paspauskite mygtuką Tikrinti, kad jį pasirinktumėte.

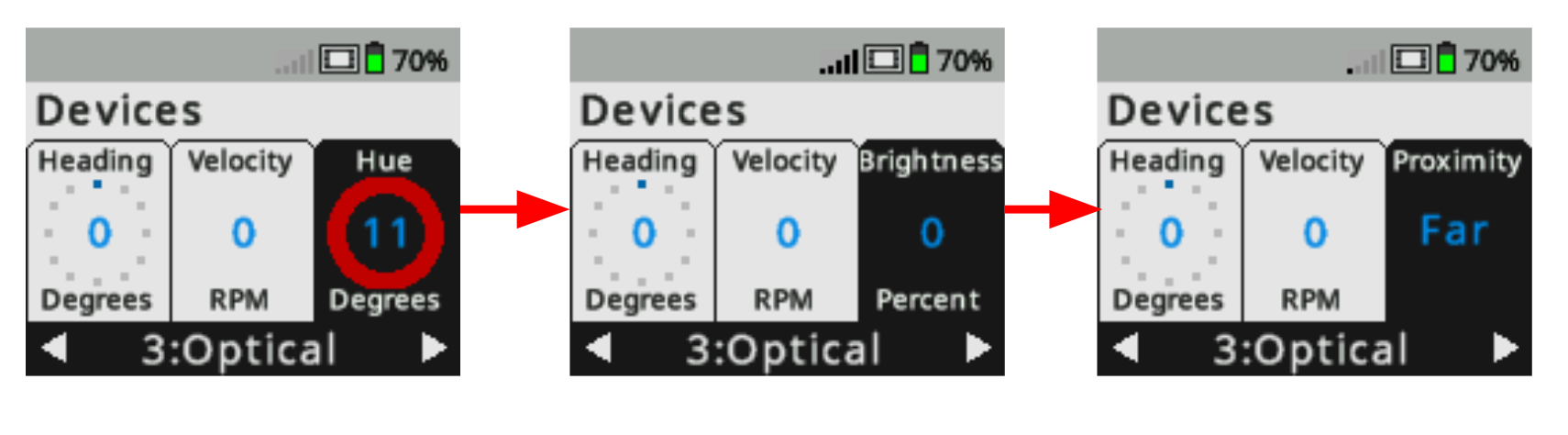

Smegenų ekranas rodomas meniu Įrenginiai su pasirinktu optiniu jutikliu. Trys ekrano kopijos rodo, kad mygtukas Tikrinti naudojamas slinkti per optinio jutiklio duomenų parinktis. Pirma, jutiklis praneša atspalvio vertę, tada ryškumą ir artumą.

Jei jutiklis pateikia daugiau nei vieną duomenų tipą, galite naudoti mygtuką Tikrinti, kad peržiūrėtumėte jutiklio duomenų parinktis.

Šiame vaizdo pavyzdyje optinis jutiklis gali rodyti atspalvio vertę, ryškumą arba artumą.

Smegenų ekranas rodomas su Optinio jutiklio prietaisų skydeliu, atidarytu iš meniu Įrenginiai. Rodoma informacija apie jutiklį, pvz., atspalvį, šviesos diodą, ryškumą, artumą ir jutiklio išmanųjį prievadą.

Toliau spauskite mygtuką Tikrinti, kol pamatysite norimą pasirinkto jutiklio prietaisų skydelio rodinį.

Šiame pavyzdiniame paveikslėlyje parodyta optinio jutiklio jutiklių skydelis. Prietaisų skydelyje rodomas prievadas, prie kurio prijungtas optinis jutiklis, taip pat atspalvio reikšmė, spalva, šviesos diodas, ryškumas ir artumo duomenys.
