V5 sistemai yra keturi pneumatikos rinkinių.

Pneumatikos rinkinys 1 – vienpusio veikimo cilindrai
Pneumatikos rinkinys 1A – vienpusio veikimo cilindro priedas
Pneumatikos rinkinys 2 – dvigubo veikimo cilindrai
Pneumatikos rinkinys 2A – dvigubo veikimo cilindro priedas

Daugiau informacijos apie pneumatinius komponentus ir jų naudojimą rasite Pneumatikos su V5 sistema darbo pradžia.

Vieno veikimo cilindrų rinkiniai

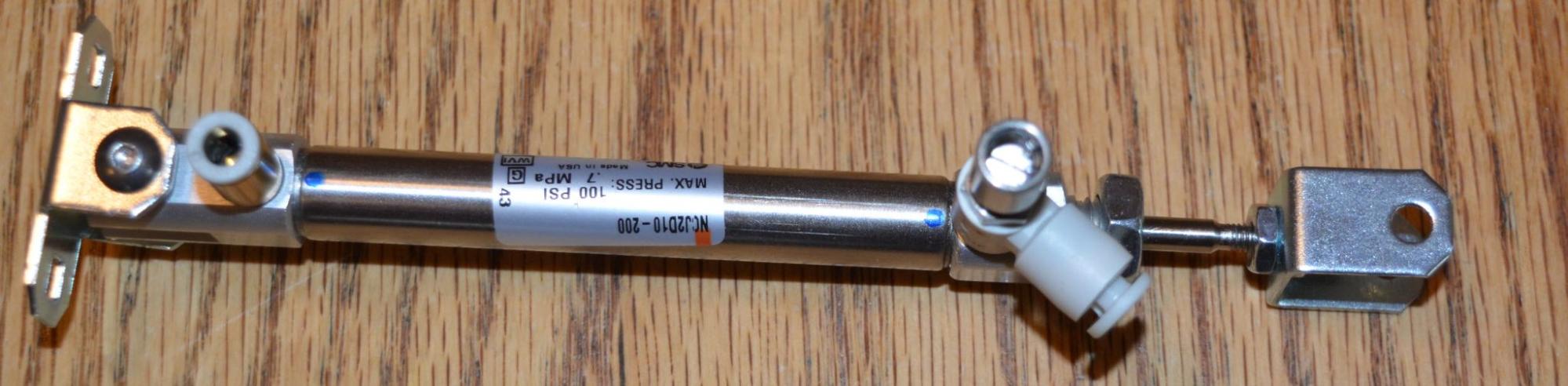

Vienpusio veikimo pneumatinio cilindro detalė.

Vieno veikimo cilindrų rinkiniai turi vieno veikimo pneumatinius cilindrus. Šių cilindrų pranašumas yra tas, kad spyruoklė priverčia strypą atsitraukti po to, kai iš cilindro išleidžiamas oras, todėl cilindras nenaudoja tiek daug oro kiekvienam ištiesimo ir įtraukimo ciklui.

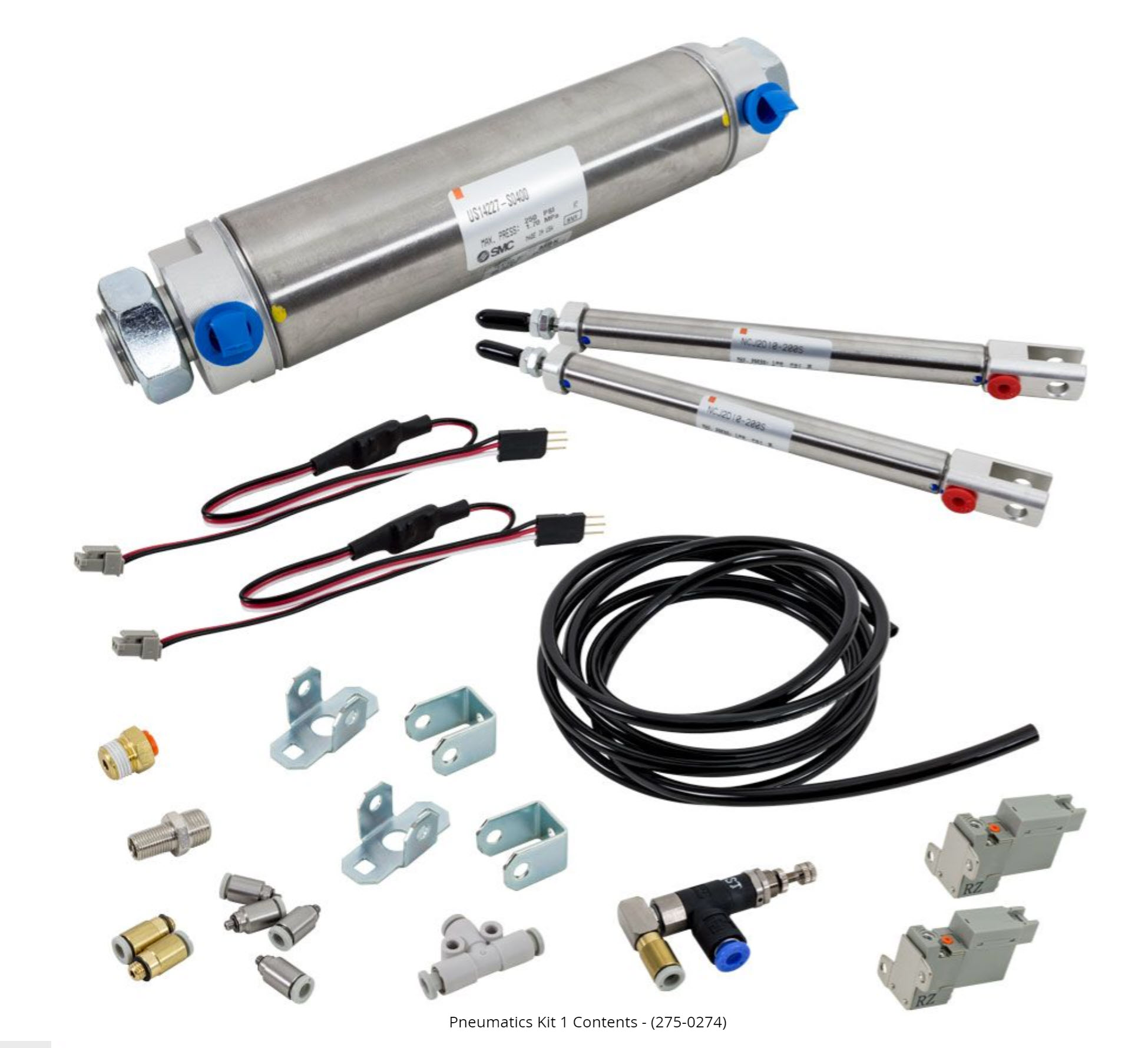

Pneumatikos rinkinio 1 turinys, kuriame dalys sugrupuotos į panašias kategorijas.

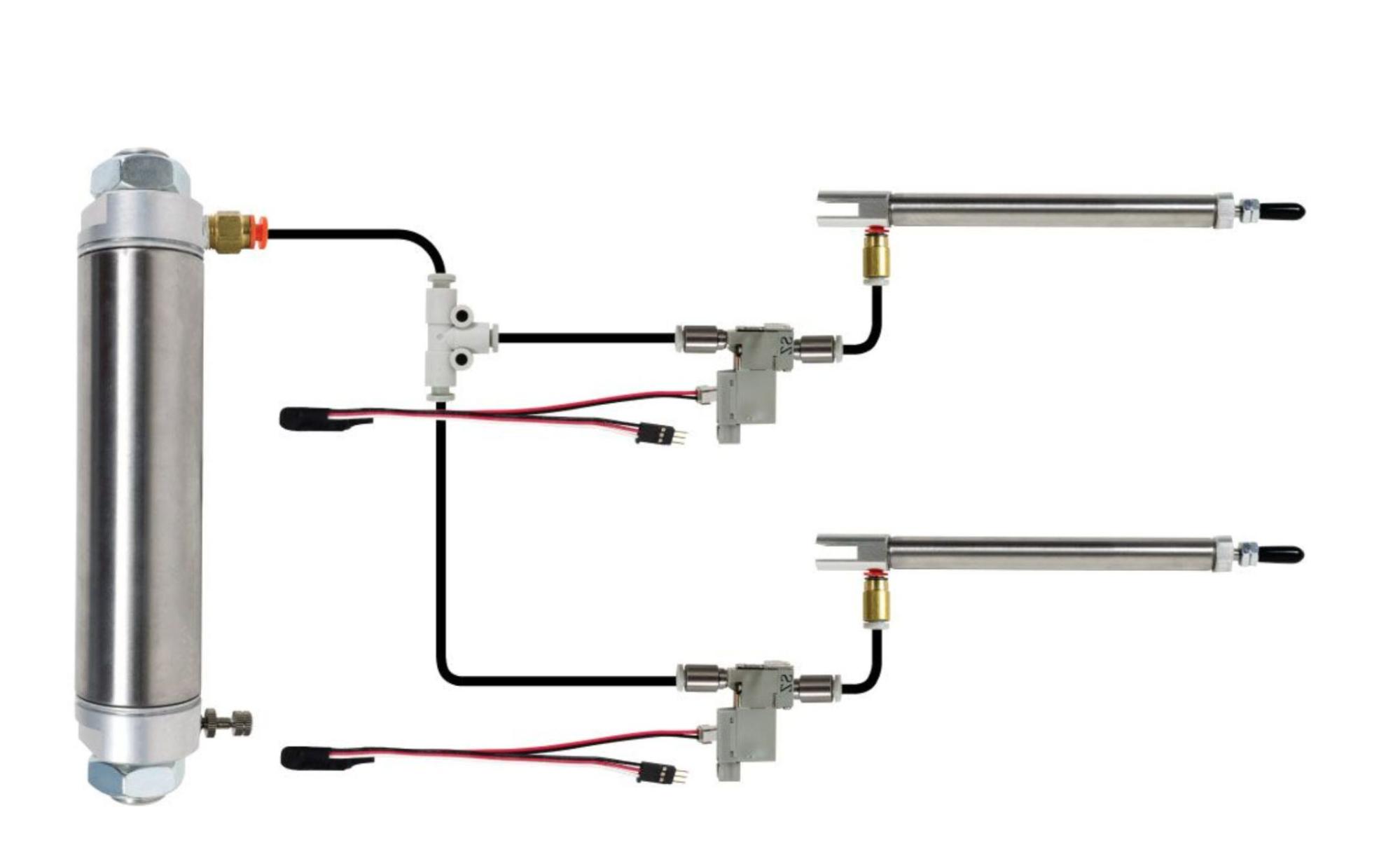

Pilnos pneumatinės sistemos, kurią galima sukonstruoti naudojant 1-ojo pneumatinio rinkinio dalis, pavyzdys.

Pneumatikos rinkinyje 1 – vieno veikimo cilindrai yra visi komponentai, būtini norint sukurti visą sistemą, skirtą valdyti du vieno veikimo pneumatinius cilindrus.

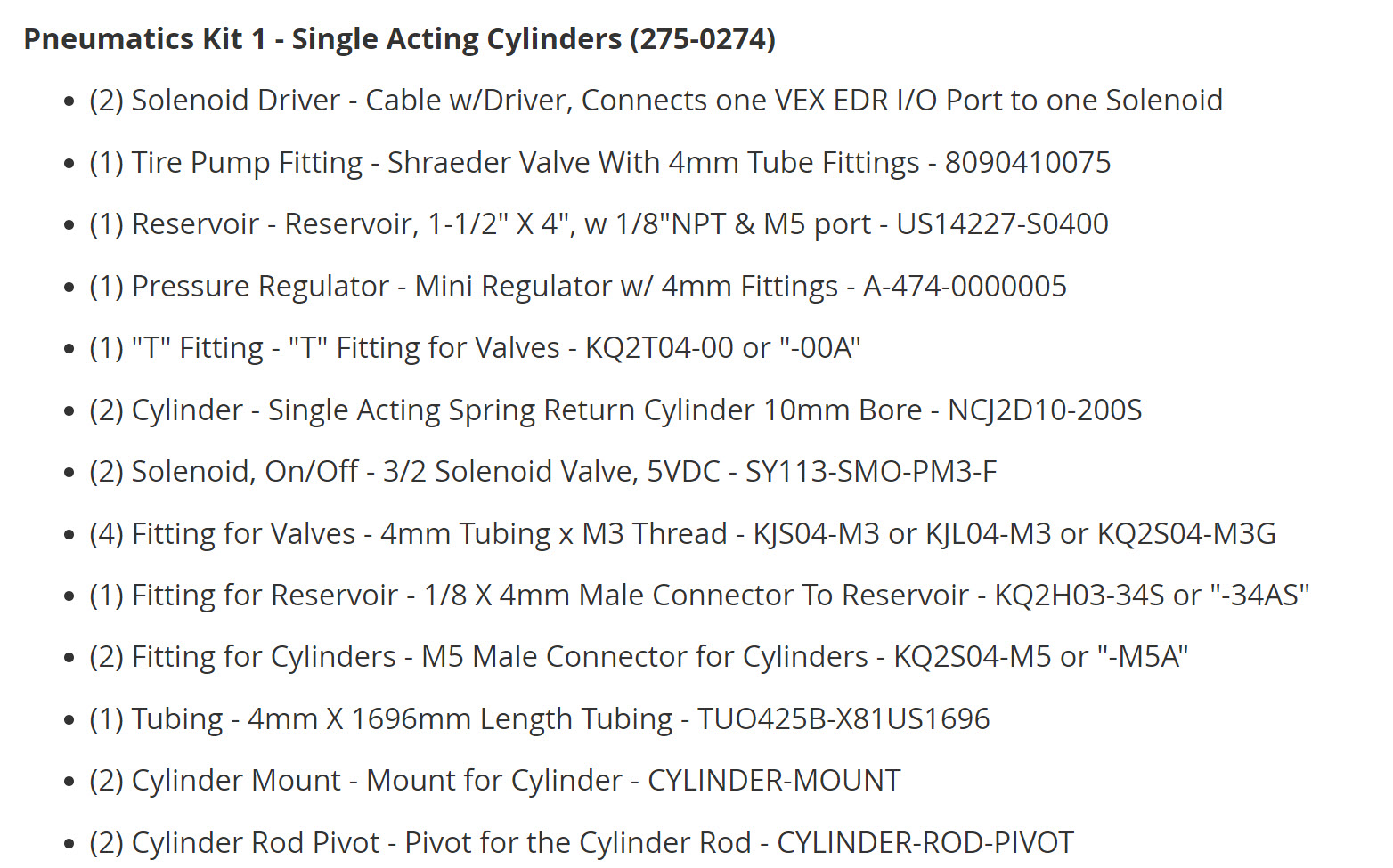

Pneumatikos rinkinys 1 – vienpusio veikimo cilindrai (275-0274)

(2) Solenoido tvarkyklė – kabelis su tvarkykle, jungiantis vieną VEX EDR 1/0 prievadą su vienu solenoidu
(1) Padangų siurblio jungtis – „Shreeder“ ventilis su 4 mm vamzdžių jungtimis – 8090410075
(1) Rezervuaras – rezervuaras, 1-1/2" x 4", su 1/8"NPT & MS anga – US14227-S0400
(1) Slėgio reguliatorius – mini reguliatorius su 4 mm jungtimis – A-474-0000005
(1) T formos jungtis – T formos jungtis vožtuvams – KQ2T04-00 arba „-00A“
(2) Cilindras – vienpusio veikimo spyruoklinis grąžinimo cilindras, 10 mm skersmens – NCJ2D10-200S
(2) Solenoidas, įjungimas/išjungimas - 3/2 solenoidinis vožtuvas, SVDC - SY113-SMO-PM3-F
(4) Vožtuvų jungtis – 4 mm vamzdelis x M3 sriegis – KJS04-M3 arba KJL04-M3 arba KQ2S04-M3G
(1) Rezervuaro jungtis – 1/8 x 4 mm kištukas su rezervuaru – KQ2H03-34S arba „-34AS“
(2) Cilindrų jungtis – MS cilindrų kištukas – KQ2S04-M5 arba „-MSA“
(1) Vamzdis – 4 mm x 1696 mm ilgio vamzdis – TUO425B-X81US1696
(2) Cilindro laikiklis – Cilindro laikiklis – CILINDRO TVIRTINIMAS
(2) Cilindro koto ašis – cilindro koto ašis – CILINDRAS-KOTAS-ŠAUKŠTĖ

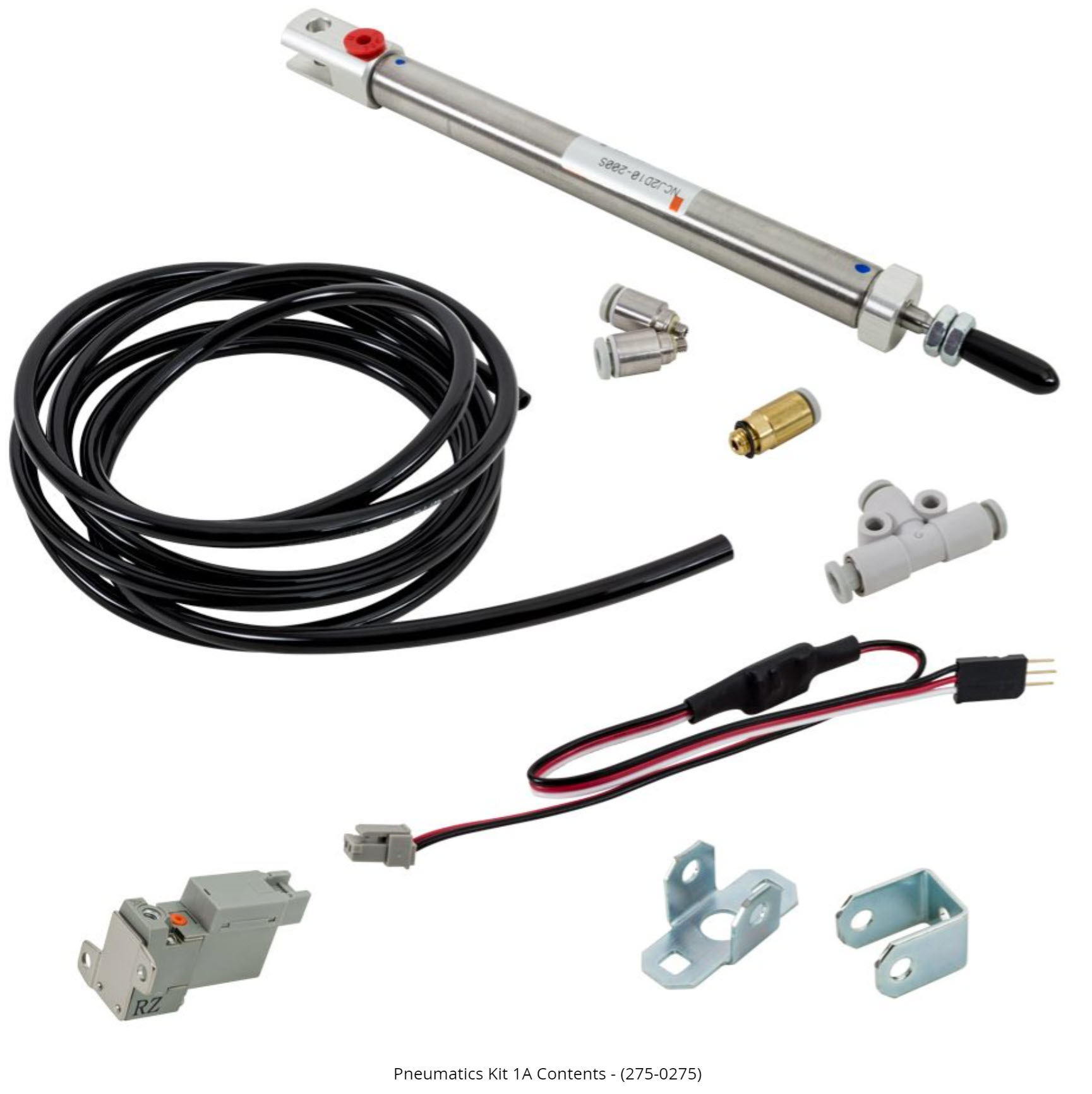

1A pneumatikos rinkinio turinys, kuriame dalys sugrupuotos į panašias kategorijas.

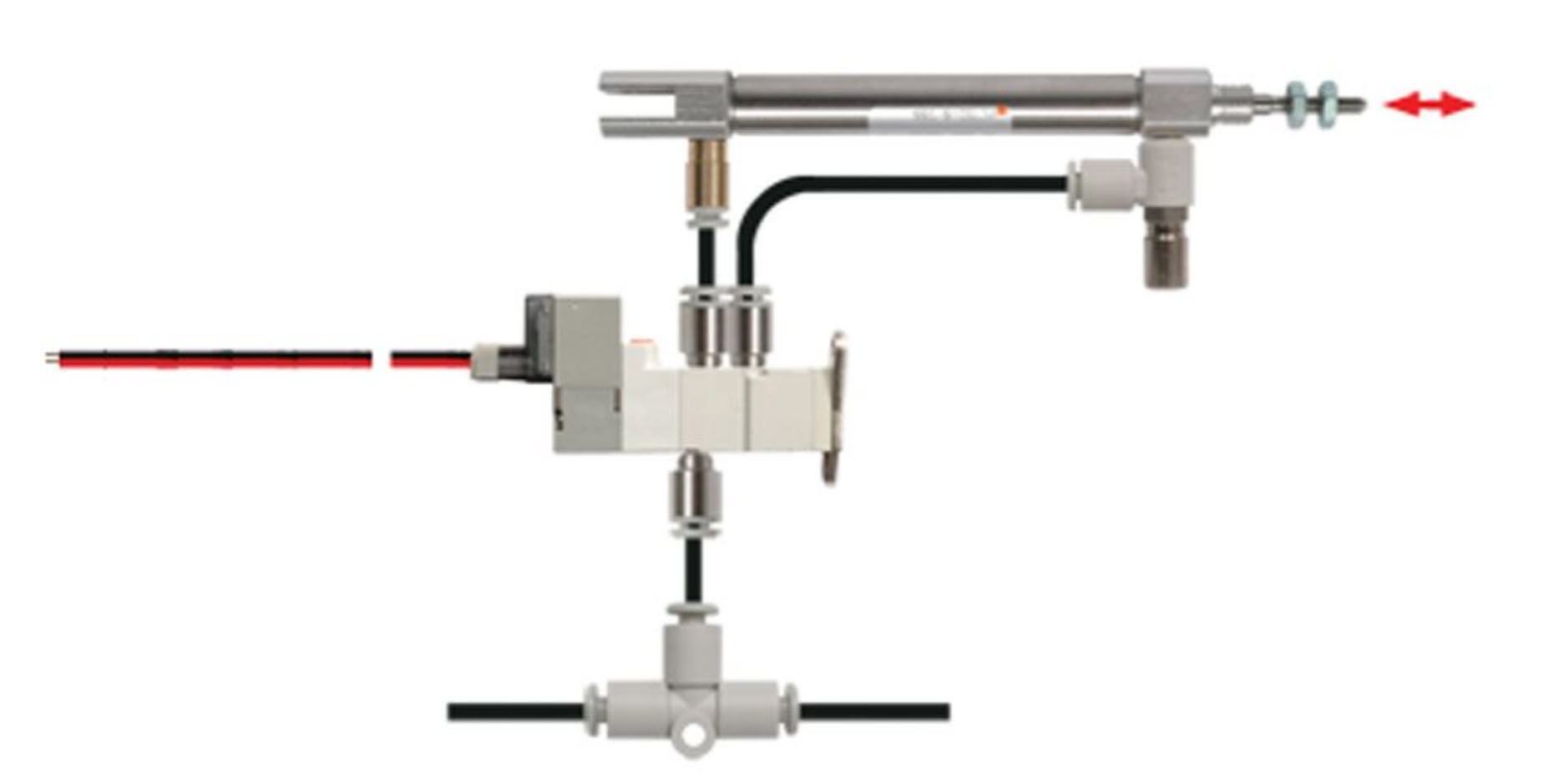

Papildomo viengubo veikimo pneumatinio cilindro, kurį galima sukonstruoti naudojant 1A pneumatikos rinkinio dalis, pavyzdys.

Pneumatikos rinkinys 1A – vieno veikimo cilindro priedas turi visus komponentus, kad jūsų sistemoje būtų galima pridėti papildomą vieno veikimo pneumatinį cilindrą.

Šis rinkinys negali būti naudojamas kaip atskiras elementas. Kad veiktų, jis turi būti naudojamas su 1 pneumatikos rinkiniu arba pneumatikos rinkiniu 2.

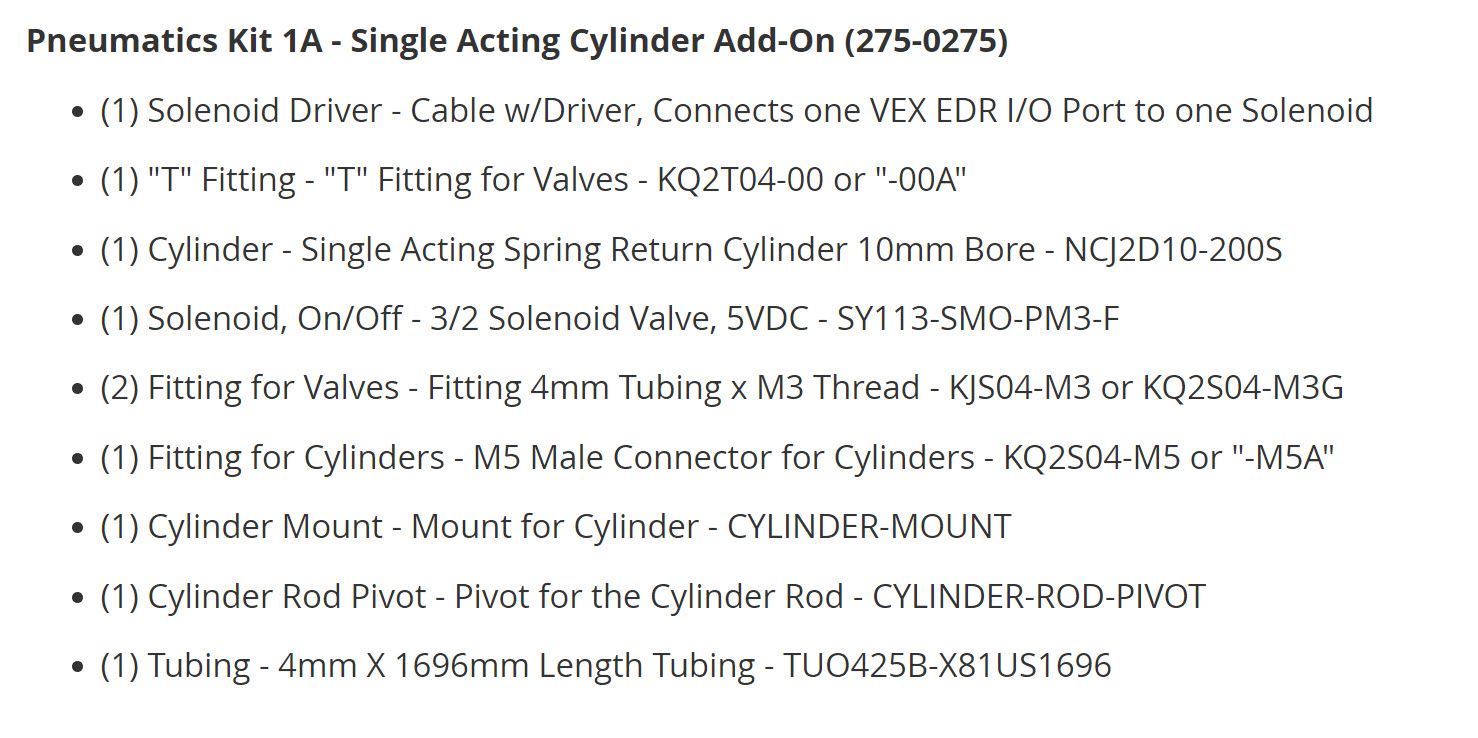

Pneumatikos rinkinys 1A – vienpusio veikimo cilindro priedas (275-0275)

(1) Solenoido tvarkyklė – kabelis su tvarkykle, jungiantis vieną VEX EDR įvesties/išvesties prievadą su vienu solenoidu
(1) T formos jungtis – T formos jungtis vožtuvams – KQ2T04-00 arba „-00A“
(1) Cilindras – vienpusio veikimo spyruoklinis grąžinimo cilindras, 10 mm skersmens – NCJ2D10-200S
(1) Solenoidas, įjungimas/išjungimas - 3/2 solenoidinis vožtuvas, 5 V nuolatinė srovė - SY113-SMO-PM3-F
(2) Vožtuvų jungtis – 4 mm vamzdelio jungtis x M3 sriegis – KJS04-M3 arba KQ2S04-M3G
(1) Cilindrų jungtis – M5 kištukas cilindrams – KQ2S04-M5 arba „-M5A“
(1) Cilindro laikiklis – Cilindro laikiklis – CILINDRO TVIRTINIMAS
(1) Cilindro koto ašis – cilindro koto ašis – CILINDRAS-KOTAS-ŠAUKŠTĖ
(1) Vamzdis – 4 mm x 1696 mm ilgio vamzdis – TUO425B-X81US1696

Dvigubo veikimo cilindrų rinkiniai

Dvigubo veikimo pneumatinio cilindro detalė.

Dvigubo veikimo cilindrų komplektuose yra dvigubo veikimo pneumatiniai cilindrai. Šių cilindrų pranašumas yra tas, kad kai strypas tęsiasi, jam nereikia įveikti spyruoklės jėgos, kuri yra vieno veikimo pneumatiniuose cilindruose. Be to, strypas yra stumiamas atgal (įtraukiamas) dėl oro slėgio. Tai reiškia, kad dvigubo veikimo cilindrai gali sukurti didesnę jėgą abiem kryptimis nei vieno veikimo pneumatiniai cilindrai.

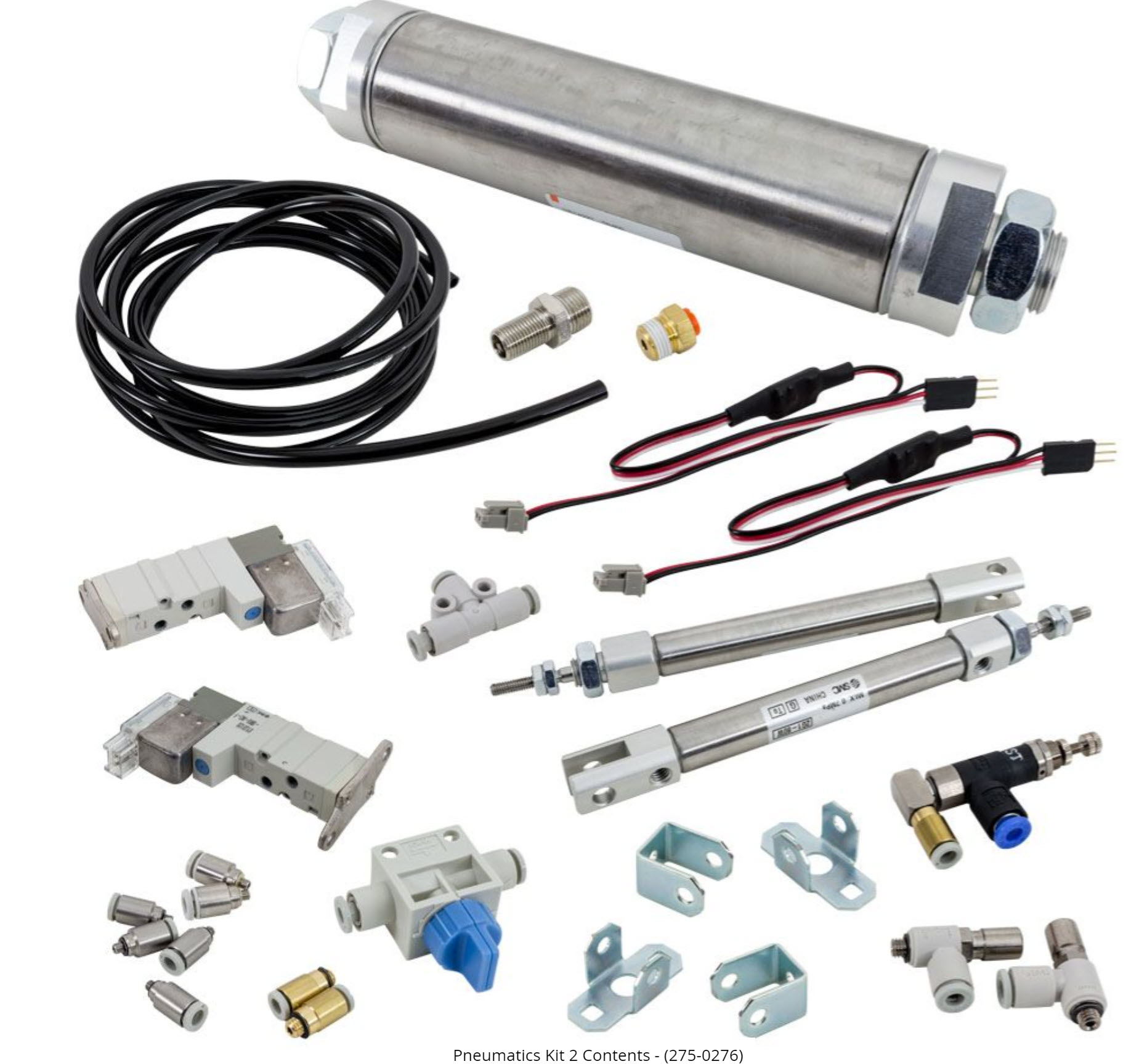

Pneumatikos rinkinys 2. Turinys, kuriame dalys sugrupuotos panašiose kategorijose.

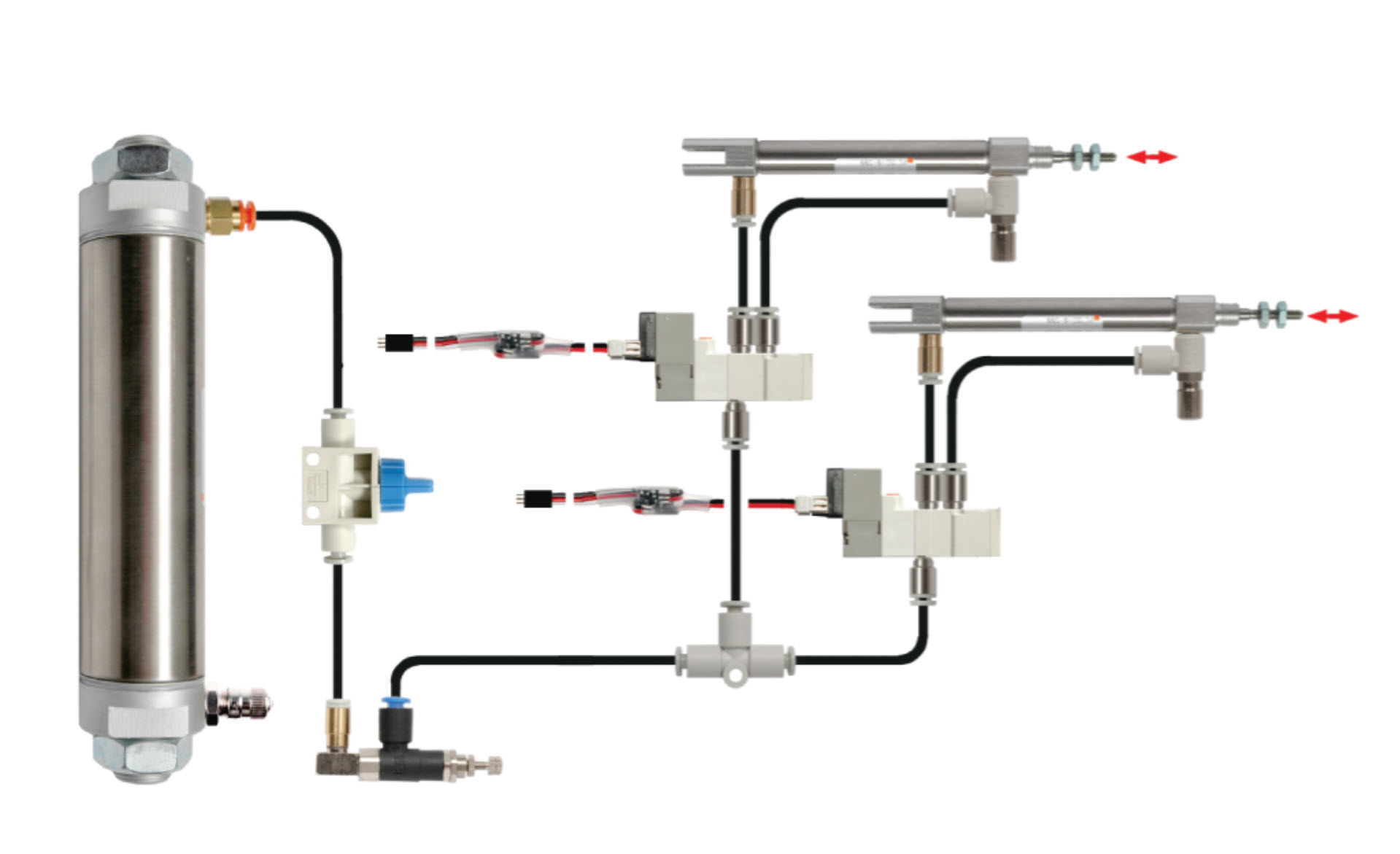

Pilnos pneumatinės sistemos, kurią galima sukonstruoti naudojant 2-ojo pneumatinio rinkinio dalis, pavyzdys.

Pneumatikos rinkinys 2 – dvigubo veikimo cilindrai turi visus komponentus, reikalingus sukurti visą sistemą, kuri valdytų du dvigubo veikimo pneumatinius cilindrus.

Pneumatikos rinkinį 2 sudaro du srauto matuokliai ir įjungimo-išjungimo jungiklis, kurio nėra Pneumatikos rinkinyje 1

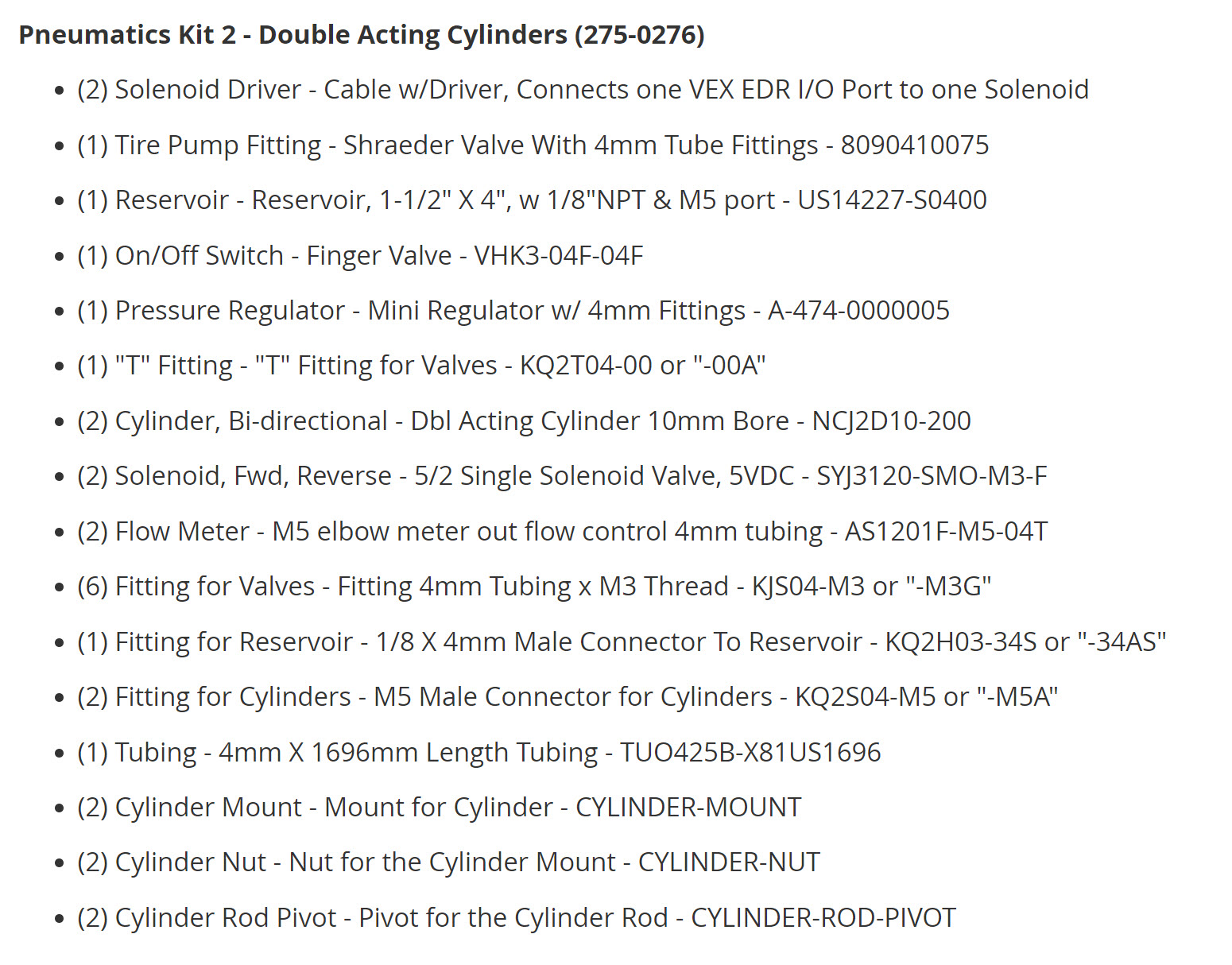

Pneumatikos rinkinys 2 – dvigubo veikimo cilindrai (275-0276)

(2) Solenoido tvarkyklė – kabelis su tvarkykle, jungiantis vieną VEX EDR įvesties/išvesties prievadą su vienu solenoidu
(1) Padangų siurblio jungtis – „Shreeder“ ventilis su 4 mm vamzdžių jungtimis – 8090410075
(1) Rezervuaras – rezervuaras, 1-1/2" x 4", su 1/8"NPT & M5 anga – US14227-S0400
(1) Įjungimo/išjungimo jungiklis – pirštinis vožtuvas – VHK3-04F-04F
(1) Slėgio reguliatorius – mini reguliatorius su 4 mm jungtimis – A-474-0000005
(1) T formos jungtis – T formos jungtis vožtuvams – KQ2T04-00 arba „-00A“
(2) Cilindras, dvikryptis – dvigubo veikimo cilindras, 10 mm skersmens – NCJ2D10-200
(2) Solenoidas, priekinis, atbulinis - 5/2 vieno solenoidinio vožtuvo, 5 V nuolatinės srovės - SYJ3120-SMO-M3-F
(2) Srauto matuoklis – M5 alkūnės jungtis, išeinanti iš 4 mm srauto reguliavimo vamzdelio – AS1201F-M5-04T
(6) Vožtuvų jungtis – 4 mm vamzdelio jungtis x M3 sriegis – KJS04-M3 arba "-M3G"
(1) Rezervuaro jungtis – 1/8 x 4 mm kištukas su rezervuaru – KQ2H03-34S arba „-34AS“
(2) Cilindrų jungtis – M5 kištukas cilindrams – KQ2S04-M5 arba „-M5A“
(1) Vamzdis – 4 mm x 1696 mm ilgio vamzdis – TUO425B-X81US1696
(2) Cilindro laikiklis – Cilindro laikiklis – CILINDRO TVIRTINIMAS
(2) Cilindro veržlė – cilindro tvirtinimo veržlė – CILINDRO VERŽLĖ
(2) Cilindro koto ašis – cilindro koto ašis – CILINDRAS-KOTAS-ŠAUKŠTĖ

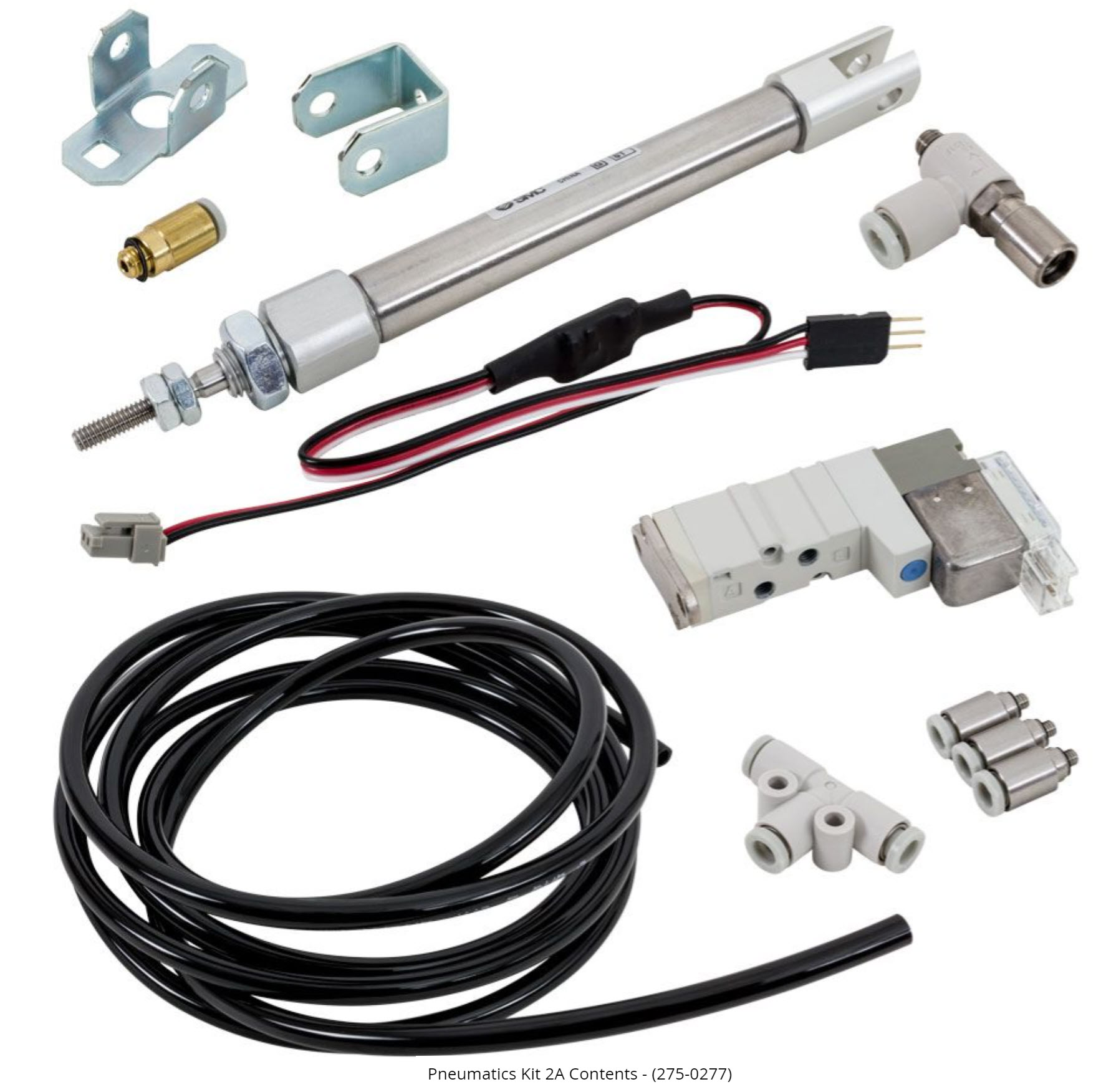

Pneumatikos rinkinys 2A. Turinys, kuriame dalys sugrupuotos į panašias kategorijas.

Papildomo dvigubo veikimo pneumatinio cilindro, kurį galima sukonstruoti naudojant 1A pneumatikos rinkinio dalis, pavyzdys.

Pneumatikos rinkinys 2A – dvigubo veikimo cilindro priedas turi visus komponentus, kad jūsų sistemoje būtų galima pridėti papildomą dvigubo veikimo pneumatinį cilindrą.

Šis rinkinys negali būti naudojamas kaip atskiras elementas. Kad veiktų, jis turi būti naudojamas su 1 pneumatikos rinkiniu arba pneumatikos rinkiniu 2.

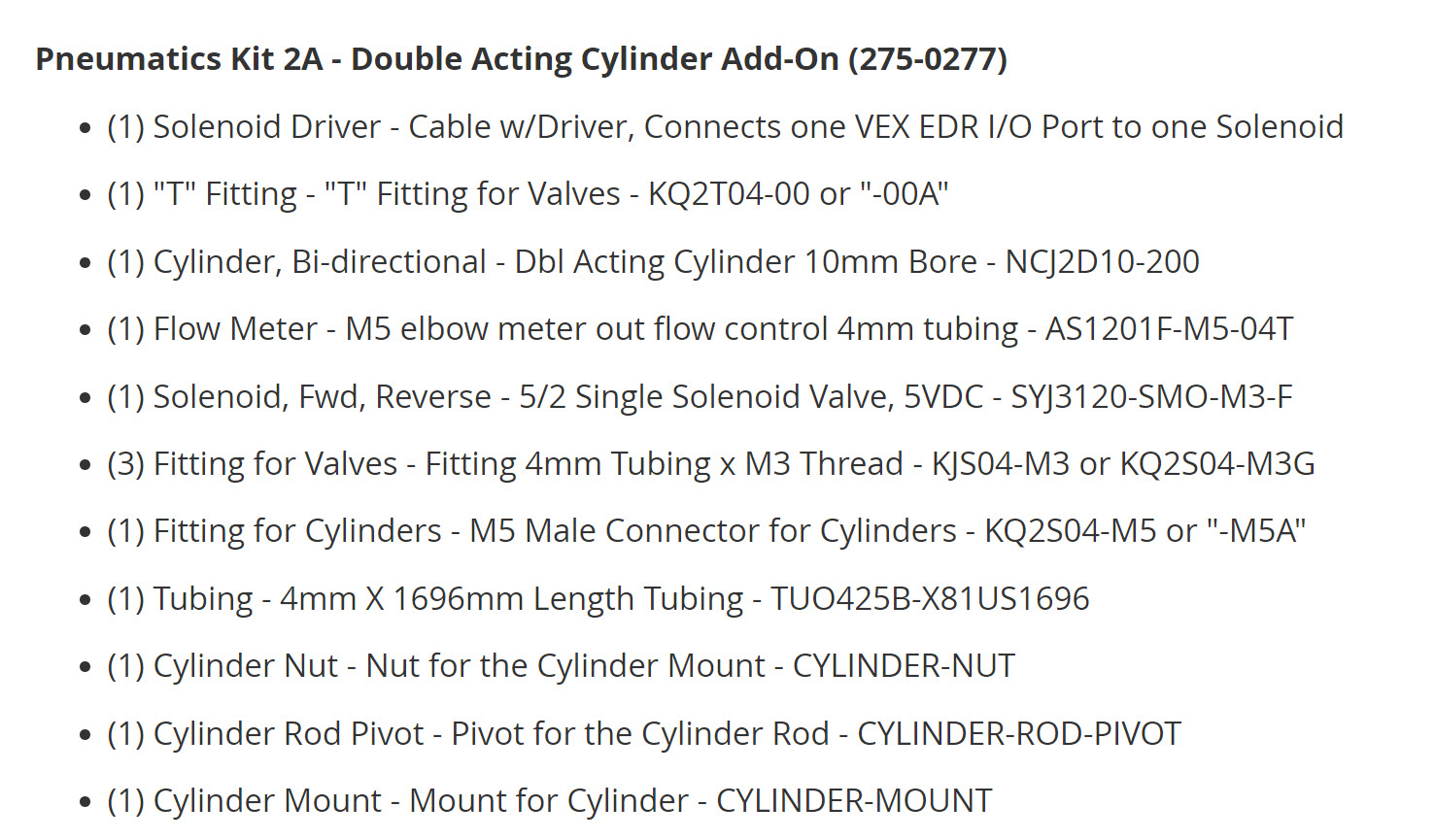

Pneumatikos rinkinys 2A – dvigubo veikimo cilindro priedas (275-0277)

(1) Solenoido tvarkyklė – kabelis su tvarkykle, jungiantis vieną VEX EDR įvesties/išvesties prievadą su vienu solenoidu
(1) T formos jungtis – T formos jungtis vožtuvams – KQ2T04-00 arba „-00A“
(1) Cilindras, dvikryptis – dvigubo veikimo cilindras, 10 mm skersmens – NCJ2D10-200
(1) Srauto matuoklis – M5 alkūnės jungtis, išeinanti iš 4 mm srauto reguliavimo vamzdelio – AS1201F-M5-04T
(1) Solenoidas, priekinė, atbulinė eiga - 5/2 vieno solenoidinio vožtuvo, 5 V nuolatinė srovė - SYJ3120-SMO-M3-F
(3) Vožtuvų jungtis – 4 mm vamzdelio jungtis x M3 sriegis – KJS04-M3 arba KQ2S04-M3G
(1) Cilindrų jungtis – M5 kištukas cilindrams – KQ2S04-M5 arba „-M5A“
(1) Vamzdis – 4 mm x 1696 mm ilgio vamzdis – TUO425B-X81US1696
(1) Cilindro veržlė – cilindro tvirtinimo veržlė – CILINDRO VERŽLĖ
(1) Cilindro koto ašis – cilindro koto ašis – CILINDRAS-KOTAS-ŠAUKŠTĖ
(1) Cilindro laikiklis – Cilindro laikiklis – CILINDRO TVIRTINIMAS

Papildomos dalys

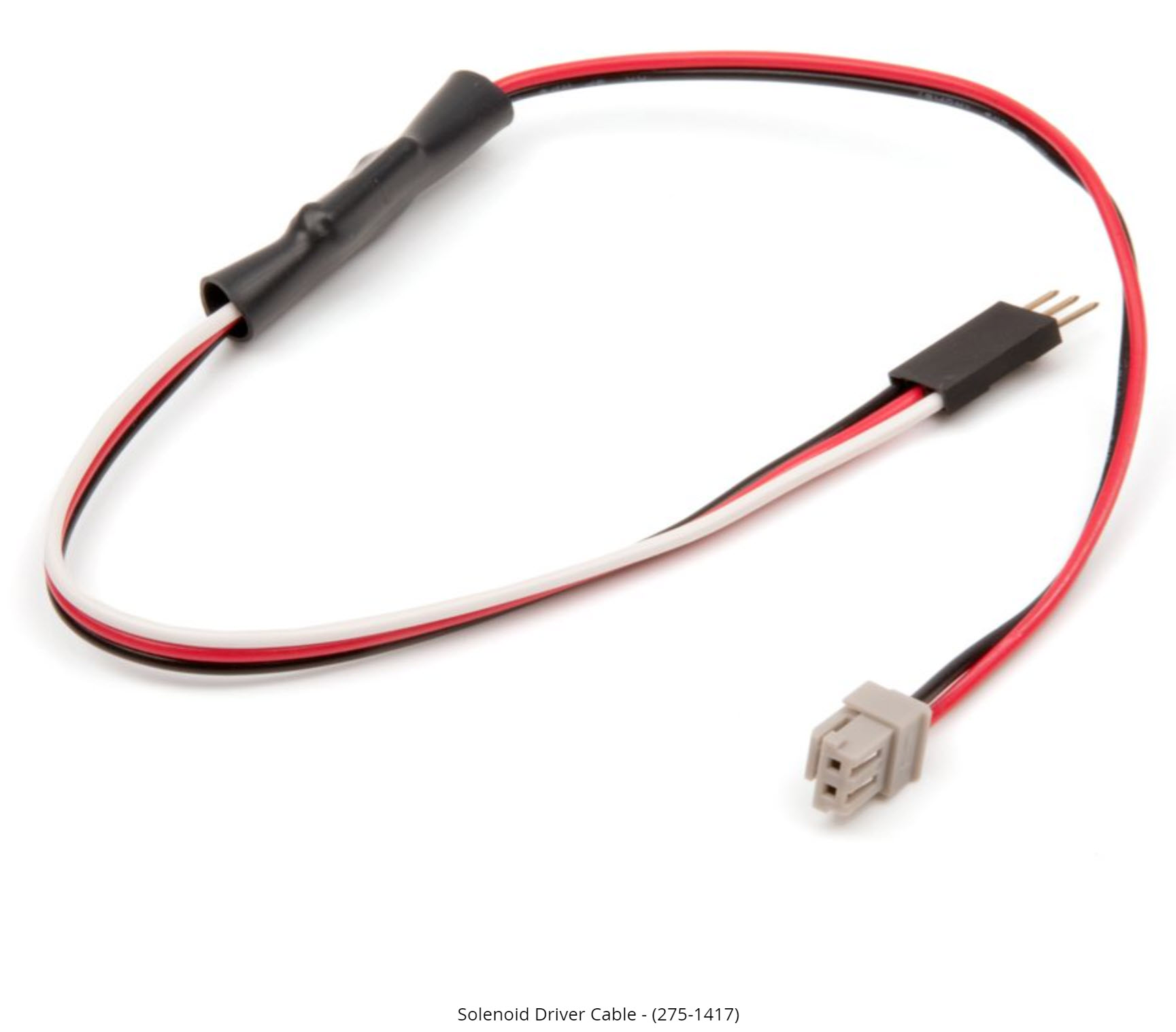

Solenoido vairuotojo kabelio gabalas.

Solenoidinio tvarkyklės kabelyje (2 pakuotės) yra du solenoidinio tvarkyklės kabeliai, kuriuos reikia pakeisti, jei originalus solenoidinio tvarkyklės kabelis būtų pažeistas.

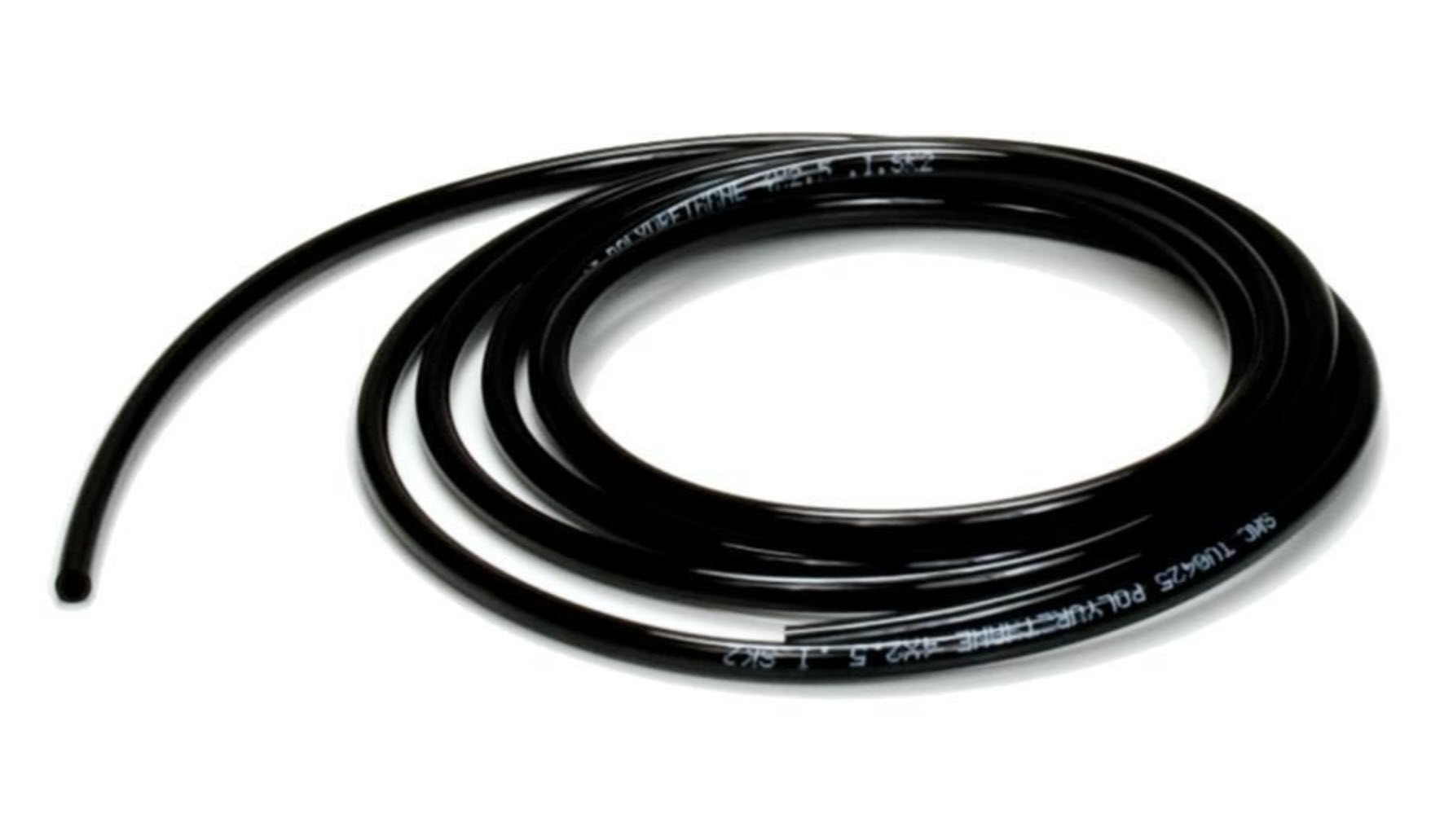

Pneumatinio vamzdžio gabalas.

Galimi papildomi pneumatiniai vamzdeliai, leidžiantys atskirti pneumatinius komponentus didesniais atstumais.
