Svarbus rūpestis dirbant su VEX pneumatine sistema yra oro nuotėkis. Bet koks oro nuotėkis sistemoje sumažins bendrą slėgį ir ciklų skaičių (pratęsti/įtraukti), pneumatinė sistema galės veikti.
Rezervuaro jungiamųjų detalių nuotėkio prevencija
Oro rezervuaro jungiamąsias detales sudaro Schrader padangos siurblio vožtuvas ir rezervuaro jungtis
Reservoir jungiamosios detalės sriegiai jau yra padengti teflonu, kad būtų sukurtas sandarus sandariklis.
Vienu sluoksniu tefloninės juostos galima apvynioti Schrader padangos jungties sriegius prieš įsukant ją į oro rezervuaro angą. Tai padės sukurti sandarų sandariklį.
„Schrader“ padangų siurblio jungtis ir rezervuaro jungtis gali būti tvirtai įsukami į oro rezervuaro galuose esančius angas naudojant 7/16 colių veržliaraktį.
Balionų ir vožtuvų jungiamųjų detalių nuotėkio prevencija

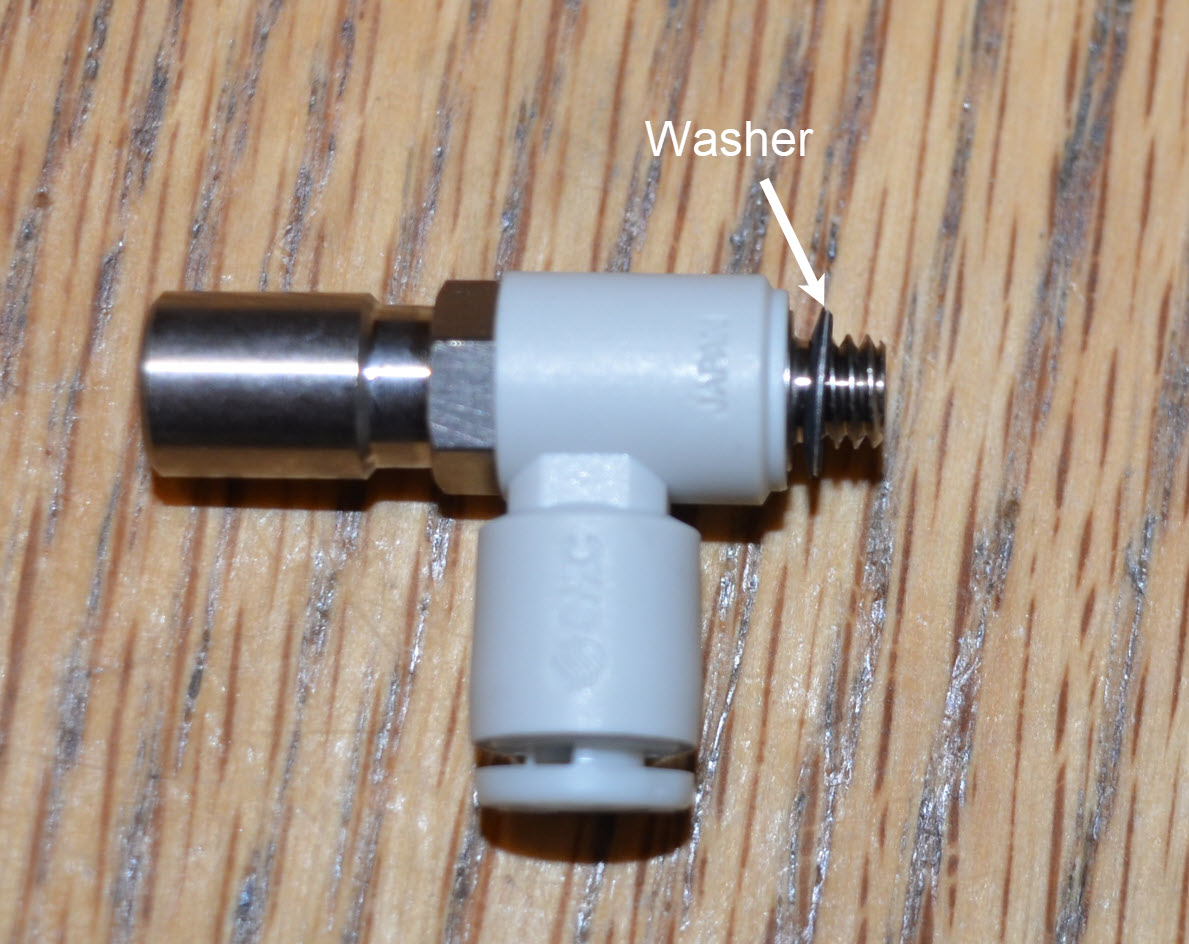

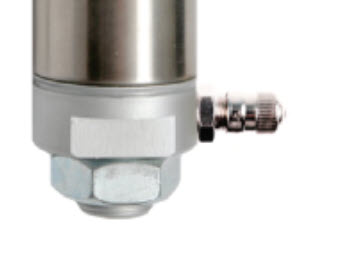

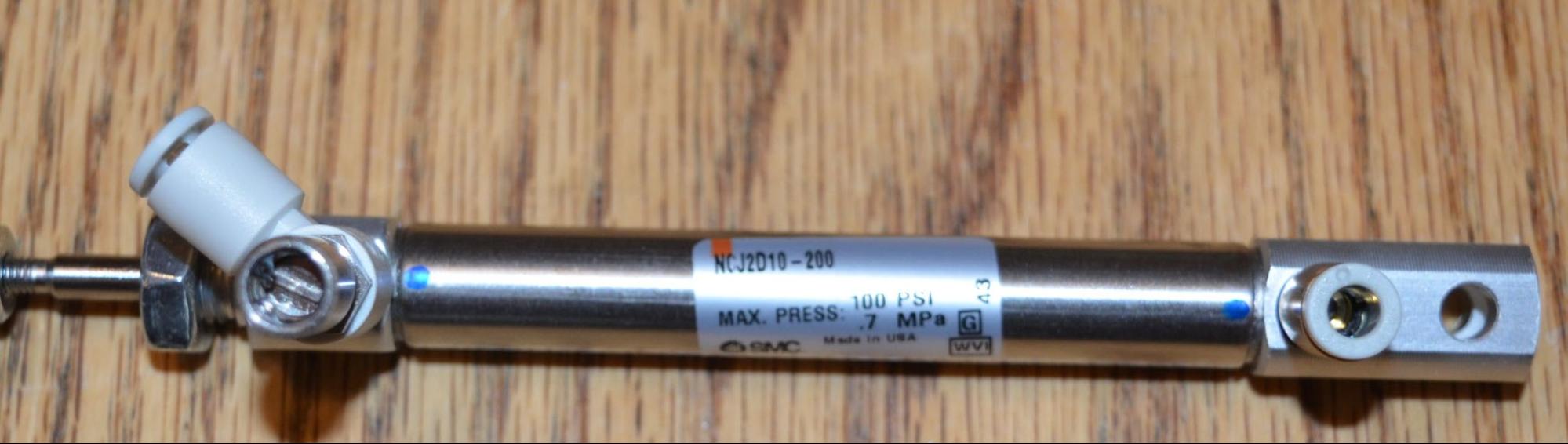

Pneumatinių cilindrų jungiamosios detalės apima cilindrų jungiamąsias detales ir srauto matuoklius.
Šios jungiamosios detalės turi poveržlę, kuri padės sukurti sandarų sandarumą.
Naudodami nedideles reples, atsargiai priveržkite jungiamąsias detales, kad apytiksliai ¼ apsisuktų pirštu.

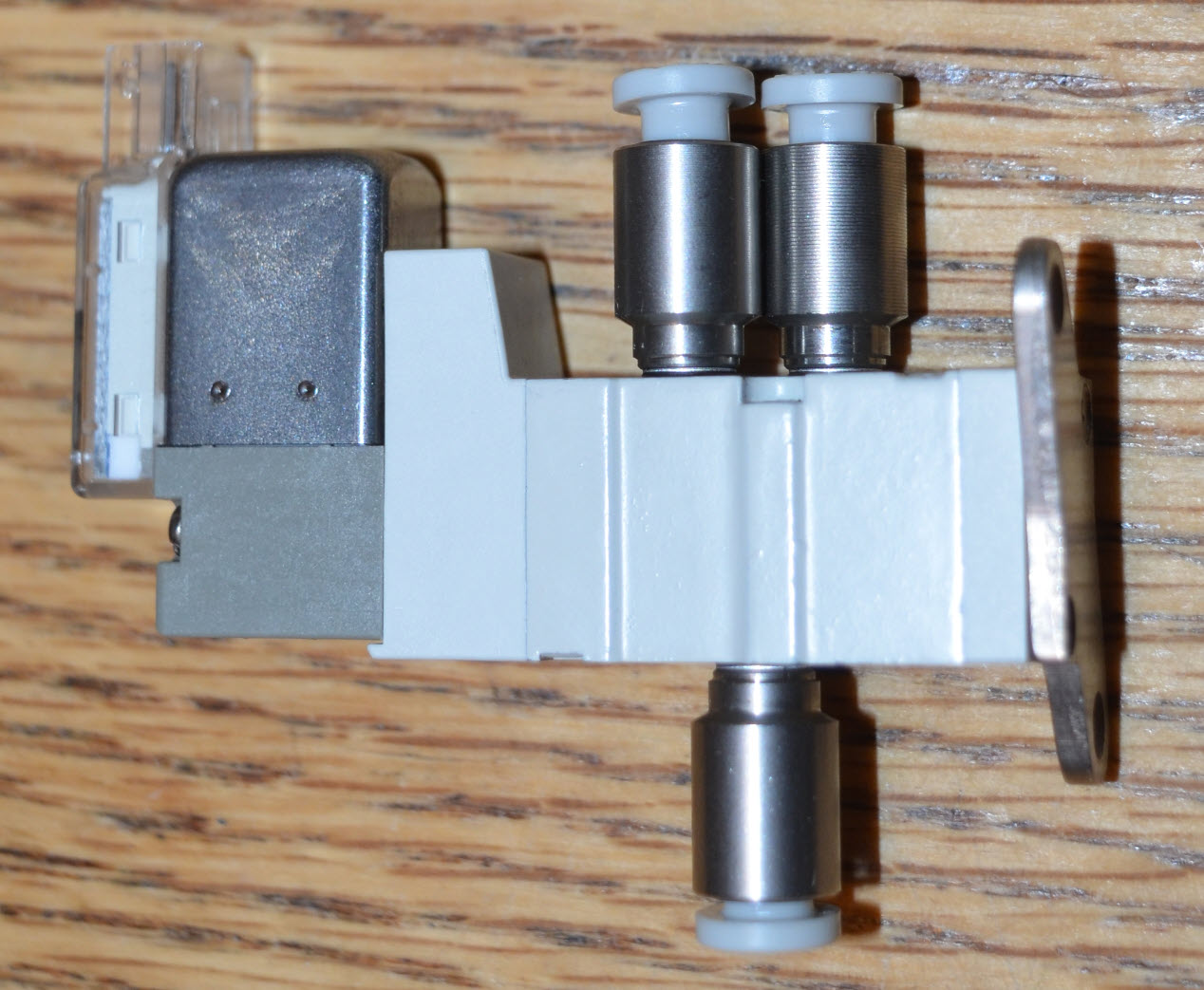

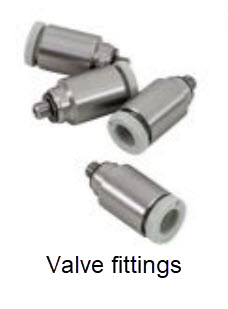

Pneumatiniuose solenoidiniuose vožtuvuose naudojamos vožtuvų jungiamosios detalės.

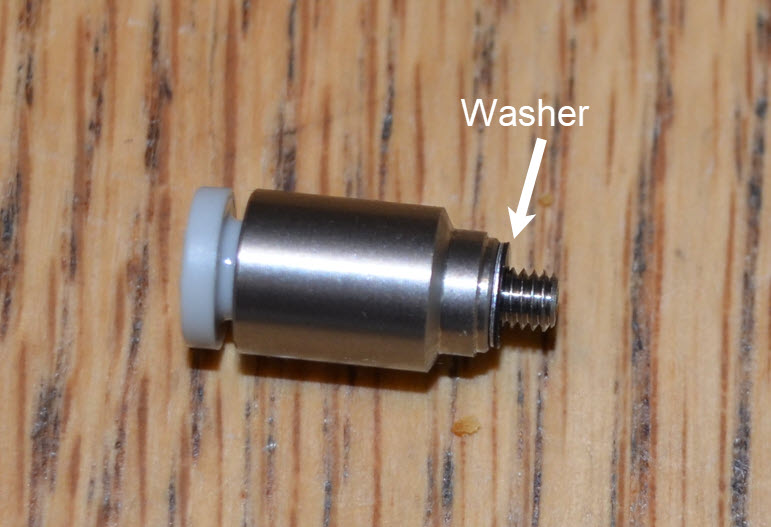

Vožtuvų jungiamosios detalės taip pat turi poveržles, kad būtų sukurtas sandarus sandariklis.
Šias jungiamąsias detales taip pat reikia priveržti ¼ posūkio per pirštą mažomis replėmis.
Pneumatinių vamzdžių pjovimas, įdėjimas ir atleidimas
Pneumatiniai vamzdeliai, naudojami pneumatiniams įrenginiams sujungti, gali būti pjaustomi aštriomis komunalinėms žirklėms.

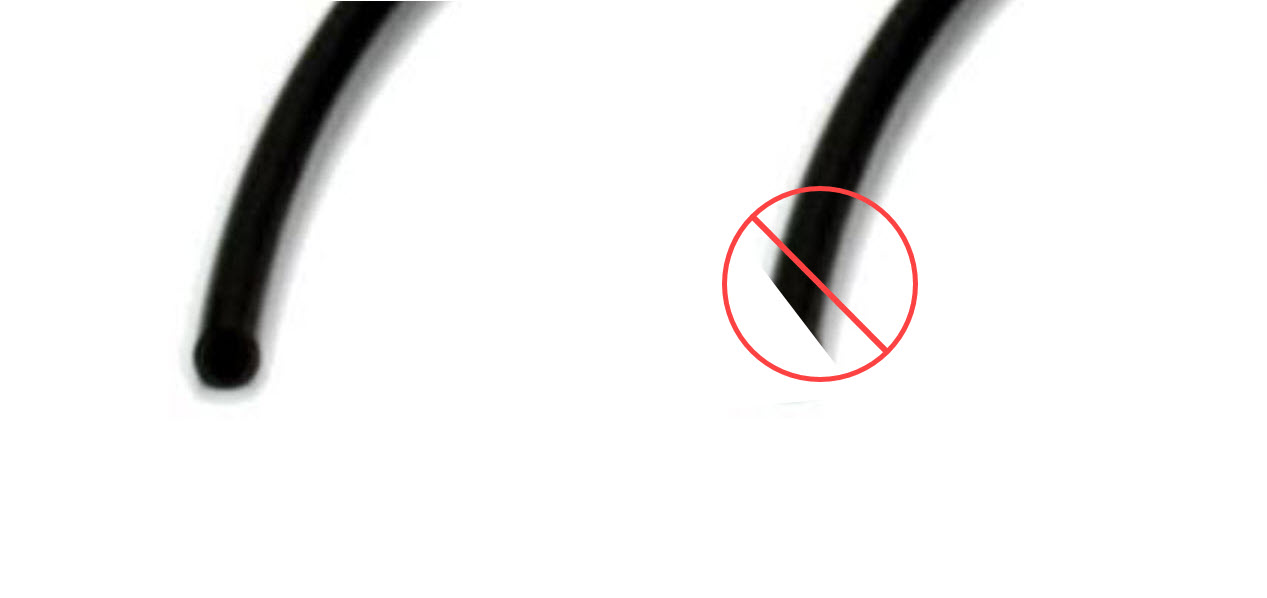

Norėdami sukurti sandarų sandariklį, būtinai perpjaukite vamzdelį tiesiai, kad susidarytumėte kvadratinį galą. Nepjaukite vamzdžio kampu.
Pastaba: kuo ilgesnis vamzdelis yra tarp vožtuvo ir pneumatinio cilindro, tuo daugiau oro slėgio prarandama kiekvieną kartą, kai cilindras suaktyvinamas.
Visos pneumatinių vamzdelių jungiamosios detalės priima vamzdelius tiesiog įkišant vamzdelį į jungiamąją detalę, kol jis sustos.
Įsitikinkite, kad pneumatiniai vamzdeliai visiškai įkišti į jungiamąją detalę. Yra guminis žiedinis sandariklis, pro kurį turi praeiti vamzdeliai, kad būtų sukurtas sandarus sandariklis.
Norint atlaisvinti vamzdelį, reikia įstumti išorinę jungiamosios detalės apykaklę link jungiamosios detalės, o tada vamzdelį galima nuimti.
Testavimas dėl nuotėkio
Jei jūsų pneumatinė sistema tam tikrą laiką nepalaiko oro slėgio, kažkur sistemoje yra oro nuotėkis.

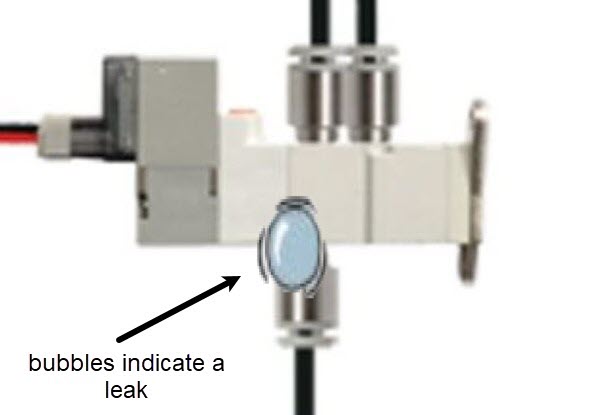

Vienas iš būdų patikrinti, ar nėra oro nuotėkio, yra užtepti nedidelį kiekį muilo ir vandens tirpalo tose vietose, kur prijungtos jungiamosios detalės. Jei vienoje iš šių vietų atsiranda burbuliukų, yra oro nuotėkis ir jungiamąją detalę reikės priveržti.
pastaba: elektroninių jungčių netepkite muilo ir vandens tirpalu.
