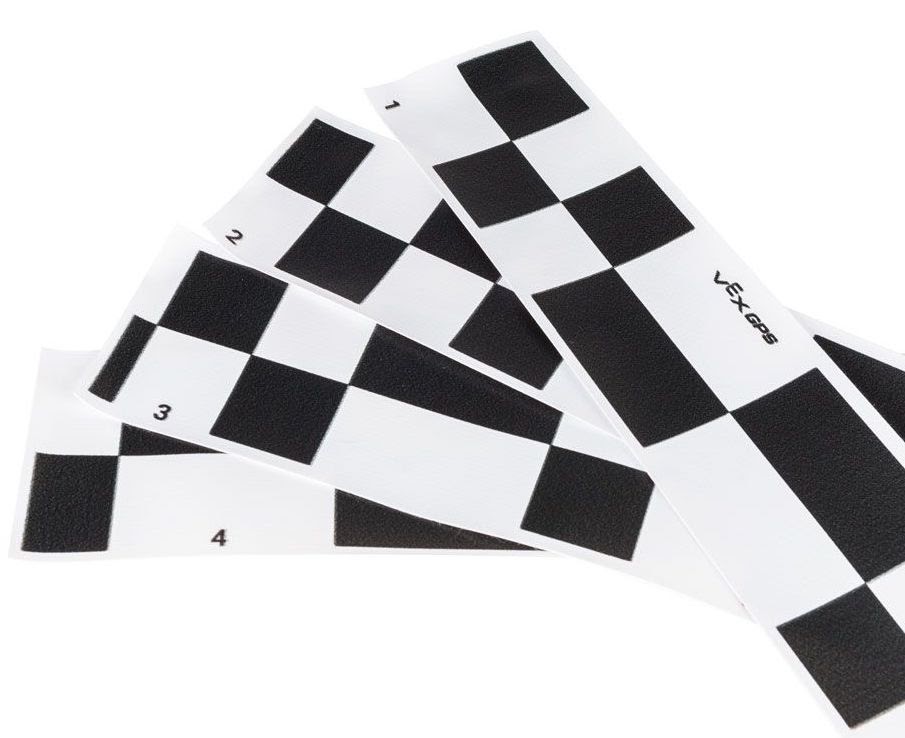

Šiame straipsnyje aprašoma, kaip paruošti VRC lauką, kad būtų galima pritvirtinti „Game Positioning System™“ (GPS) lauko kodo juosteles , kad būtų galima naudoti GPS jutiklį savo robote.

GPS juostų, naudojamų VEX Robotics varžybų robotuose, vaizdas, demonstruojantis jų dizainą ir funkcijas, skirtas navigacijai ir padėties nustatymui konkurencinėje aplinkoje.

VEX Robotics Competition žaidimo lauko diagrama su kryptinėmis rodyklėmis, rodančiomis roboto judėjimą ir taškų skaičiavimo zonas, iliustruojančiomis varžybų robotų išdėstymą.

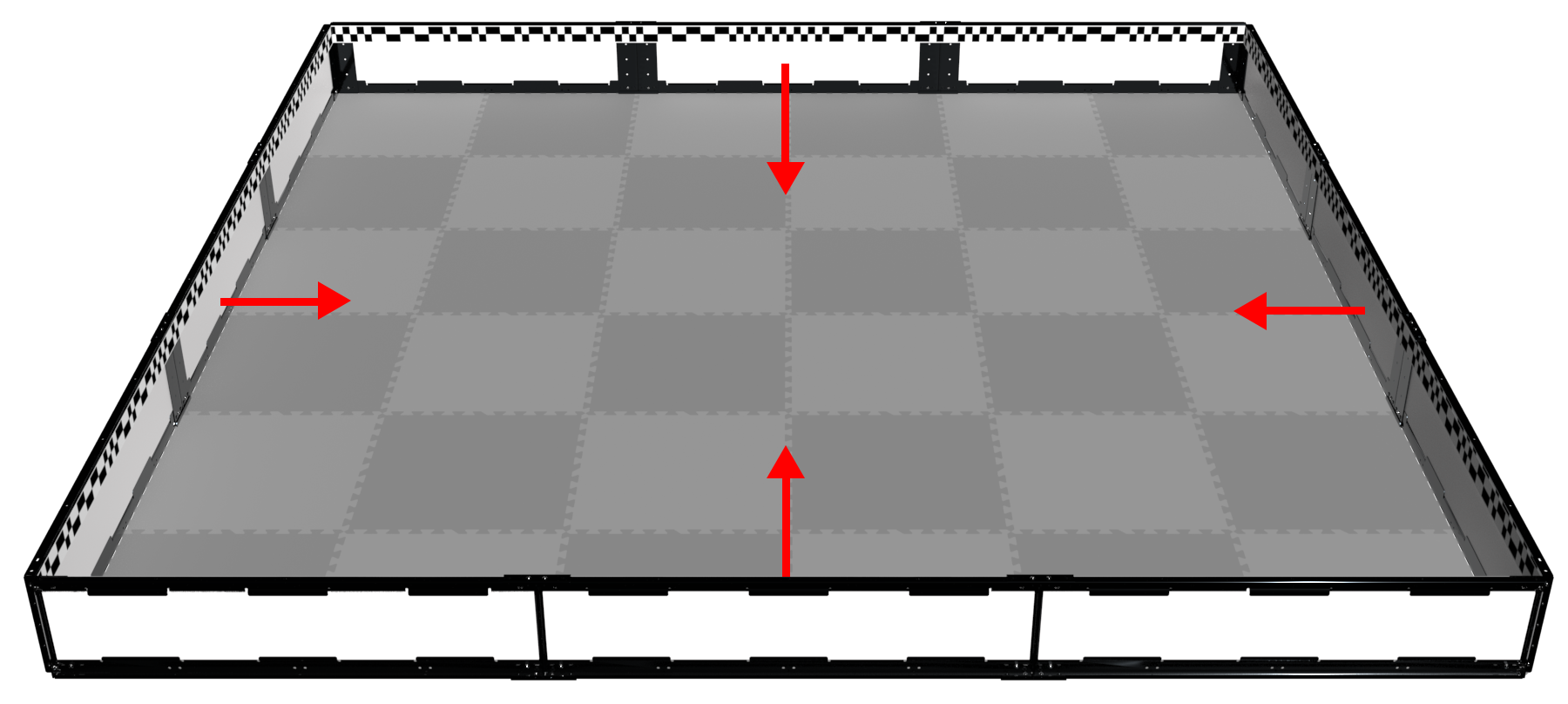

Įdėkite polikarbonato plokštes į kiekvieną varžybų lauko sieną taip, kad popierius / plėvelė būtų nukreipta į žaidimo elementus.

Ekrano kopija, kurioje rodomas V5 Competition Robot kategorijos aprašymas, pabrėžiamos pagrindinės funkcijos ir specifikacijos, susijusios su varžybų robotika.

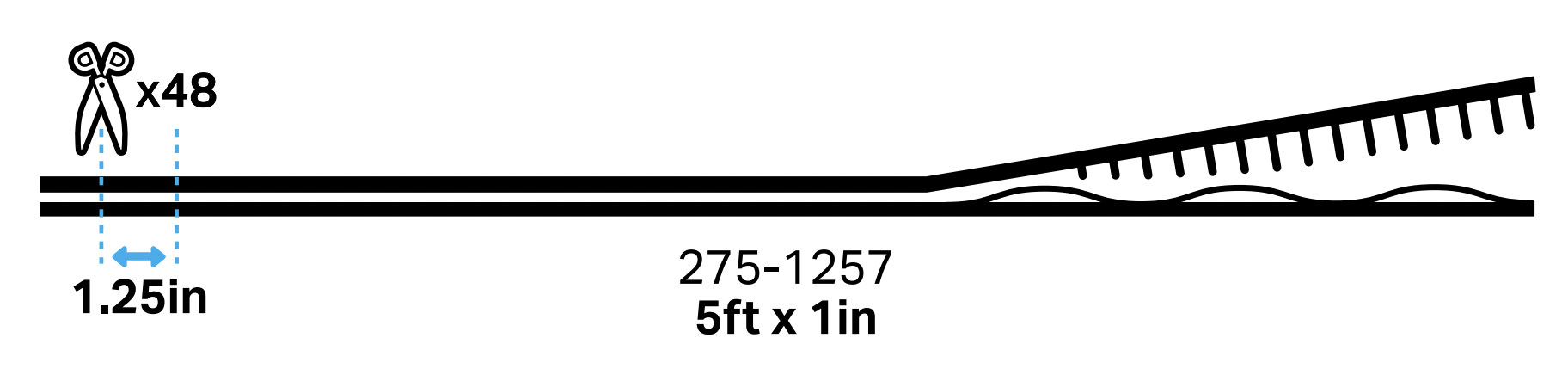

Paimkite lipnią „Hook & Loop Adhesive“ ir supjaustykite į 48 1,25 x 1,00 colių (3,18 cm x 2,54 cm) gabalus.

Ekrano kopija, kurioje parodyta išsami V5 varžybų roboto apžvalga, išryškinant įvairius komponentus ir funkcijas, susijusias su V5 kategorijos aprašymu robotikos varžybų kontekste.

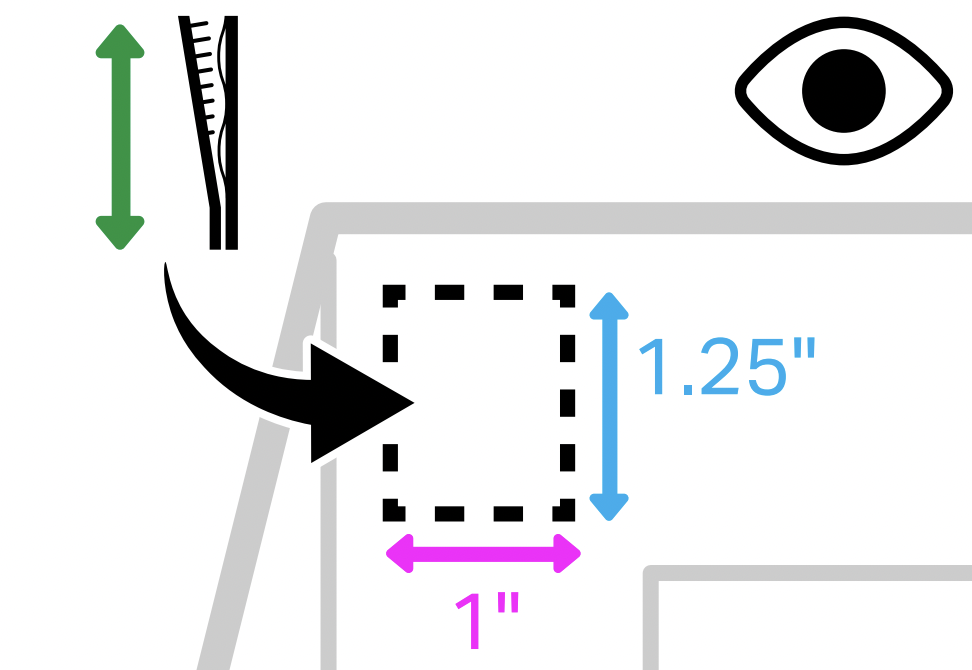

Klijuokite kabliuko & kilpos klijus vertikaliai, pritvirtindami & kabliuko kilpos klijų dalį prie lauko sienos.

„VEX Robotics“ varžybų robotų projektavimo sąsajos ekrano kopija, kurioje rodomi įvairūs komponentai ir konfigūracijos, susijusios su V5 kategorijų varžybų robotų aprašymais.

Varžybų robotas, sukurtas V5 platformai, demonstruojantis jos konstrukcinius komponentus ir ypatybes, pastatytas ant darbinio paviršiaus su įrankiais ir medžiagomis fone.

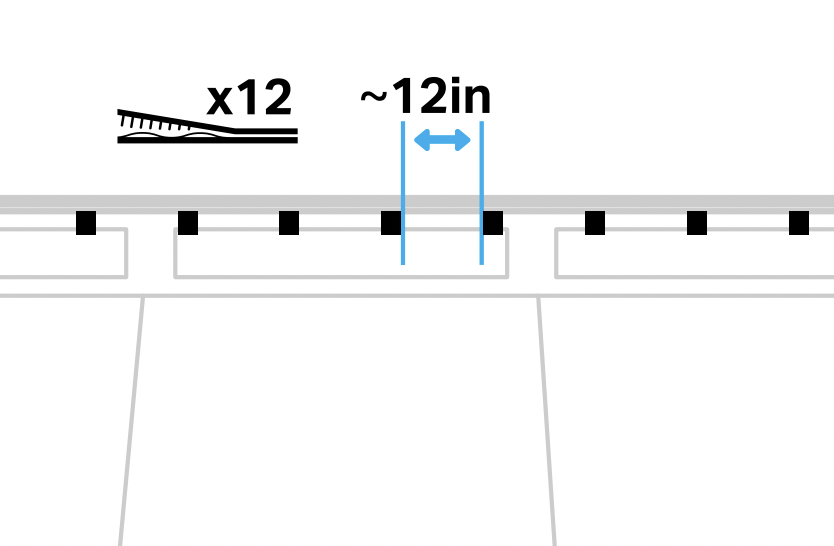

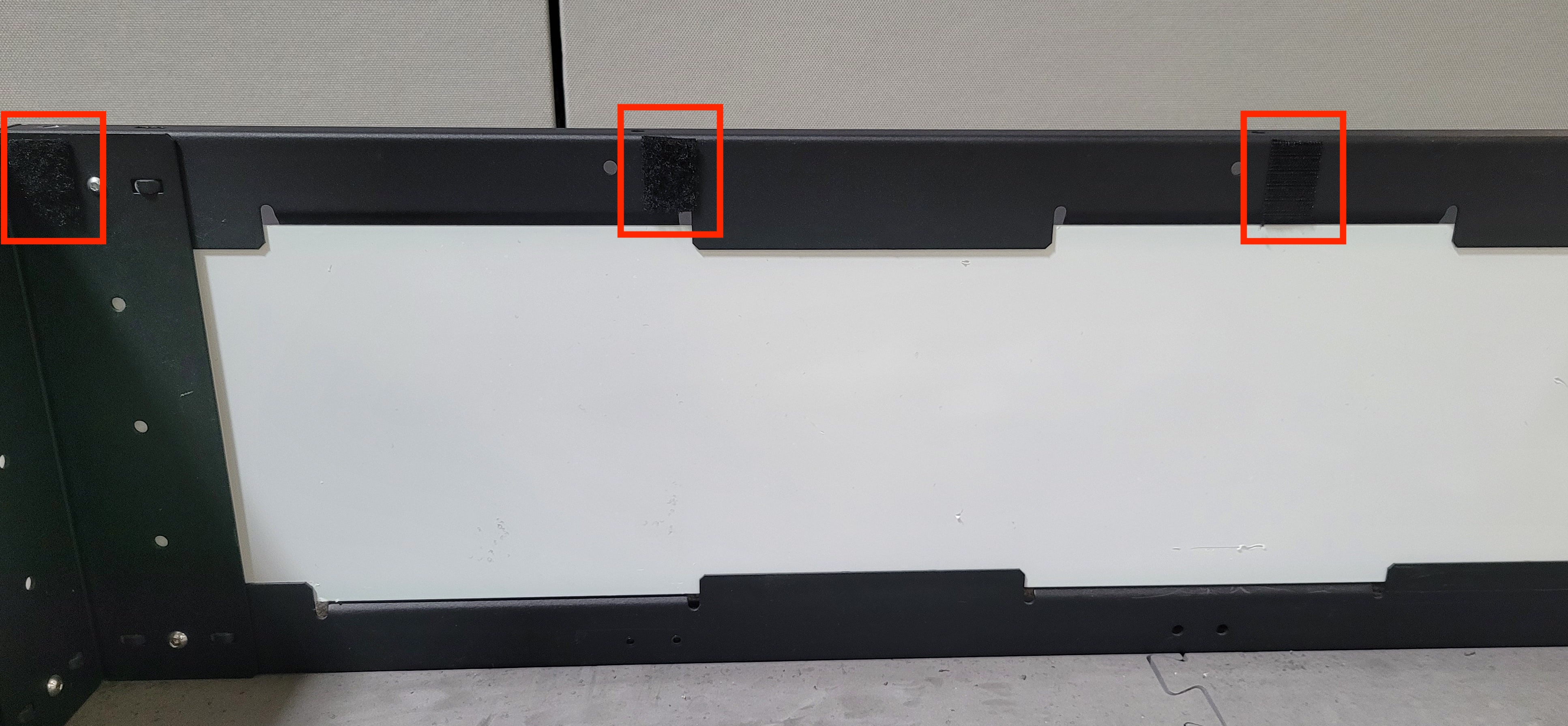

Kiekvienai iš 4 lauko sienų bus naudojama dvylika 1,25 x 1,00 colių (3,18 cm x 2,54 cm) dalių. Padėkite kiekvieną „Hook & Loop Adhesive“ gabalėlį 12 colių (30,48 cm) atstumu vienas nuo kito.

Varžybų robotas VEX V5, demonstruojantis savo dizainą ir komponentus, įskaitant variklius, jutiklius ir konstrukcinius elementus, išdėstytas varžybų lauke su neryškiu fonu, pabrėžiant jo funkcionalumą ir konkurencines savybes.

Norint atpažinti viršutinę GPS lauko kodo juostelių pusę, „VEX GPS“ logotipas turi būti dešine puse į viršų.

VEX Robotics varžybų robotų projektavimo sąsajos ekrano kopija, kurioje demonstruojami įvairūs dizaino elementai ir funkcijos, susijusios su V5 kategorijų aprašymais.

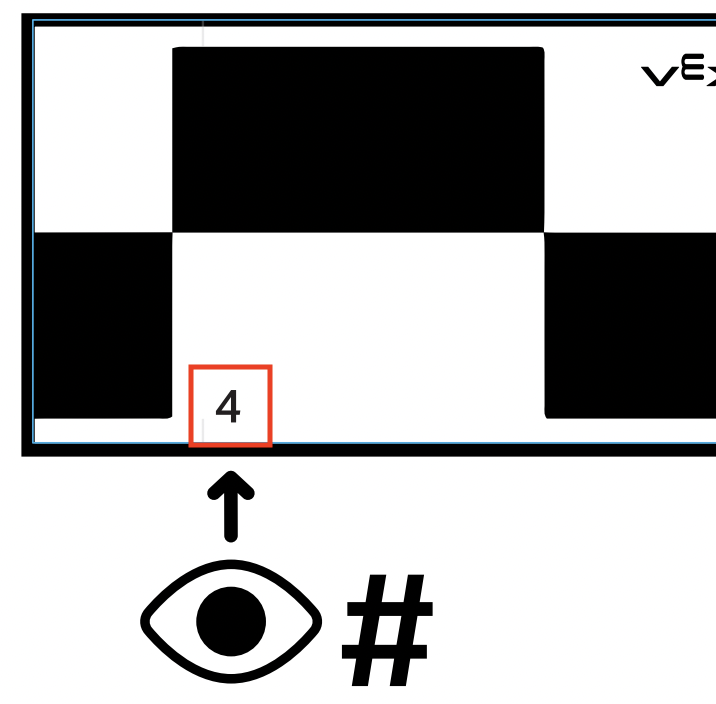

Kiekvienos GPS lauko kodo juostelės apatiniame kairiajame kampe bus numerio etiketė Nr. 1-4.

Diagrama, kurioje parodytas VEX Robotics varžybų aikštelės išdėstymas, iliustruojantis įvairaus laipsnio kampus ir padėtis robotų išdėstymui ir judėjimo strategijoms varžybų arenoje.

Pritvirtinkite GPS lauko kodo juosteles pagal jų numerio etiketę prie atitinkamos sienos.

GPS lauko kodo juostelė Nr. 1 bus dedama ant 90° sienos.
GPS lauko kodo juostelė Nr. 2 bus dedama ant 180° sienos.
GPS lauko kodo juostelė Nr. 3 bus dedama ant 270° sienos.
GPS lauko kodo juostelė Nr. 4 bus dedama ant 0° sienos.

VEX V5 varžybų roboto sąrankos ekrano kopija, kurioje demonstruojami įvairūs komponentai ir konfigūracijos, naudojami konkurencinėje robotikoje, iliustruojantis roboto dizainą ir funkcionalumą varžybų tikslais.

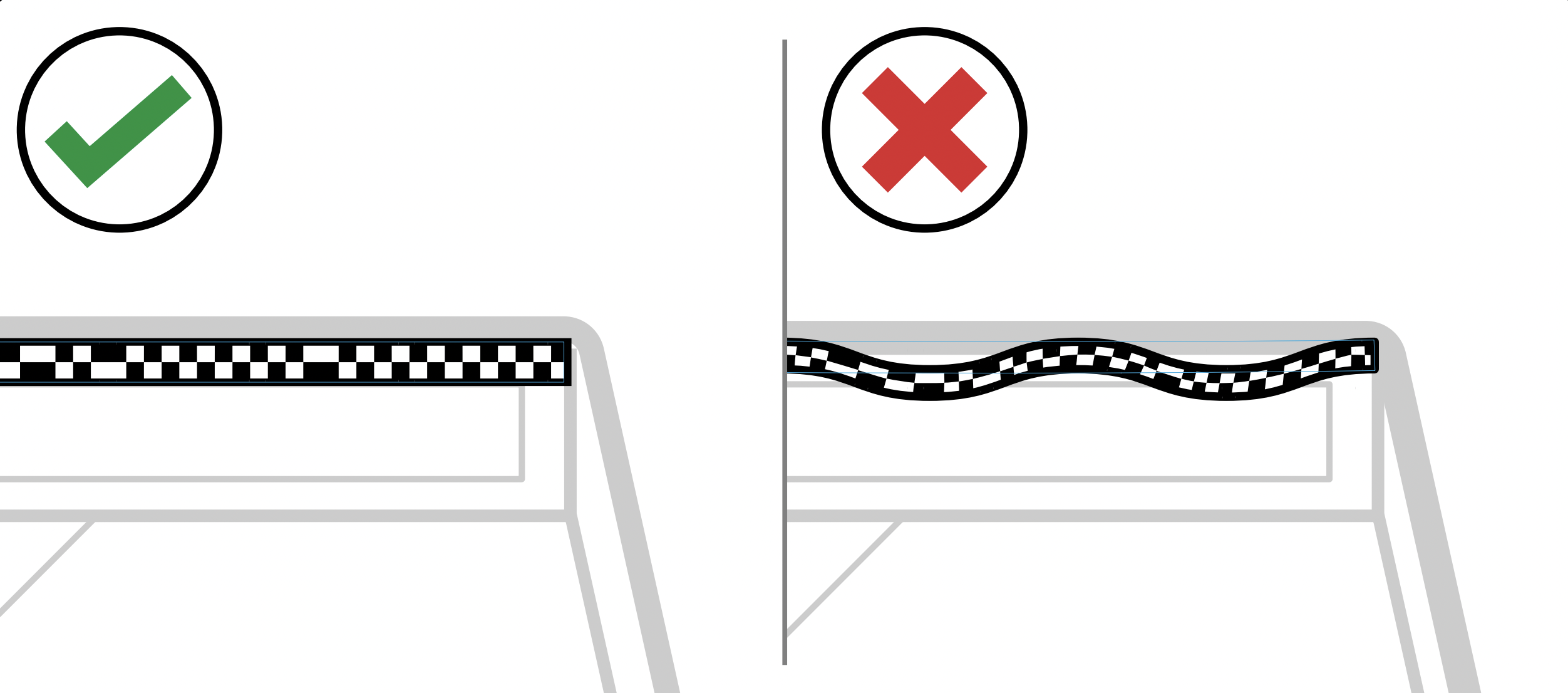

Tvirtindami GPS lauko kodo juosteles įsitikinkite, kad jos yra plokščios prie lauko sienų. Tarp GPS lauko kodo juostelės ir lauko sienos neturėtų būti didelių tarpų.
