Konsolės naudojimas VEXcode AIR programoje – VEX biblioteka

Konsolė leidžia vartotojui rodyti pranešimus, teikti ataskaitas apie jutiklių vertes arba pateikti duomenis iš „VEXcode AIR“ projektų. Konsolė taip pat leidžia vartotojams įvesti reikšmes arba komandas į „VEX AIR“ drono valdiklį ir išsaugoti išvestis kaip tekstinį failą.

Konsolė taip pat gali būti naudojama proceso informacijai rodyti, pateikiant vaizdinius užuominas, leidžiančias vartotojui matyti, kas vyksta VEXcode AIR projekte laiko momentu, taip sukuriant vizualinį ryšį tarp projekto ir drono veiksmų.

Prisijungimas prie konsolės nuosekliojo prievado žiniatinklio pagrindu veikiančiame VEXcode AIR

Norint spausdinti į konsolę žiniatinklio pagrindu veikiančioje VEXcode AIR“ versijoje, reikia prisijungti prie konsolės nuosekliojo prievado. Šis antrasis prievadas reikalingas, nes pirmasis nuoseklusis prievadas jungia valdiklį su įrenginiu, kad būtų galima atsisiųsti projektus iš naršyklės. Jei naudojate programėle pagrįstą „VEXcode AIR“, pereikite prie skyriaus „Kaip atidaryti konsolę“.

Pastaba: norint spausdinti į konsolę, valdiklis turi būti prijungtas prie įrenginio USB kabeliu, kol naudojamas konsolės nuoseklusis prievadas.

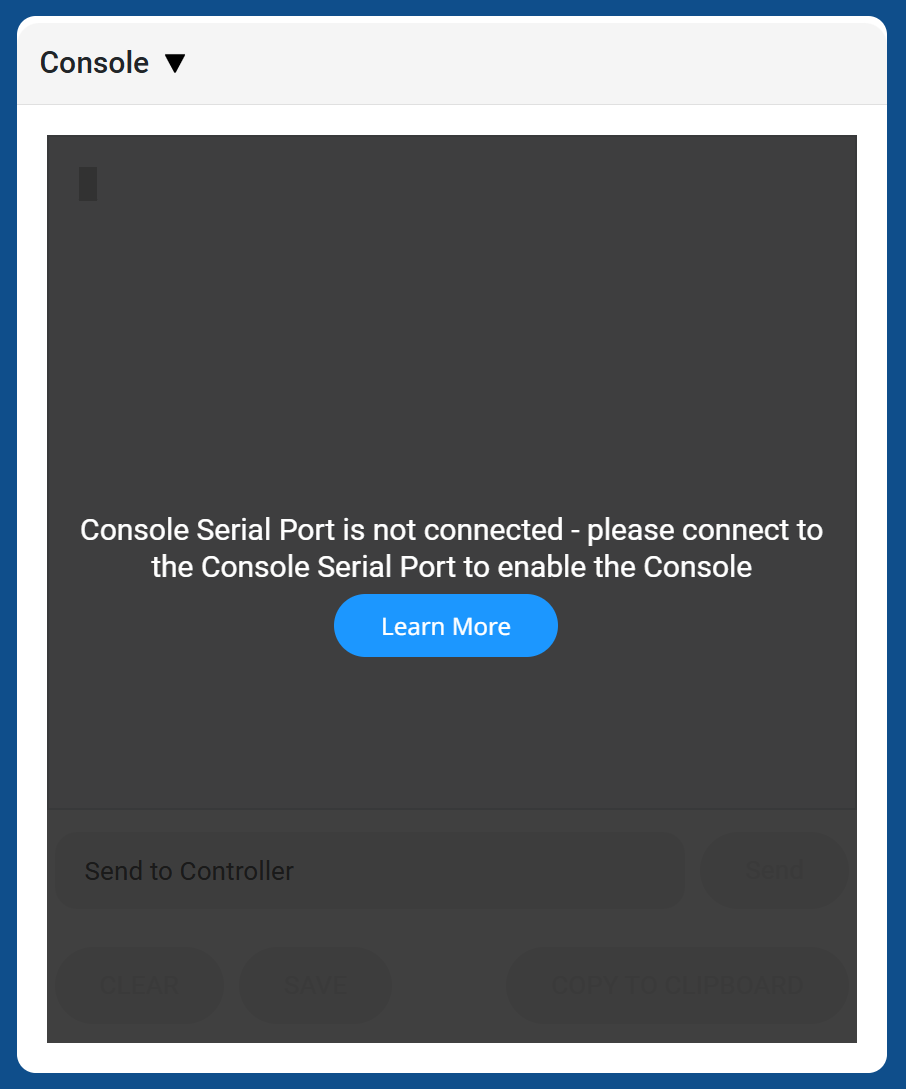

Konsolės langas su pranešimu: „Konsolės nuoseklusis prievadas neprijungtas – prijunkite prie konsolės nuosekliojo prievado, kad įjungtumėte rodomą konsolę“. Apačioje yra mygtukas „Sužinokite daugiau“.

Jei konsolės nuoseklusis prievadas neprijungtas, konsolė „VEXcode AIR“ programoje bus rodoma kaip nepasiekiama.

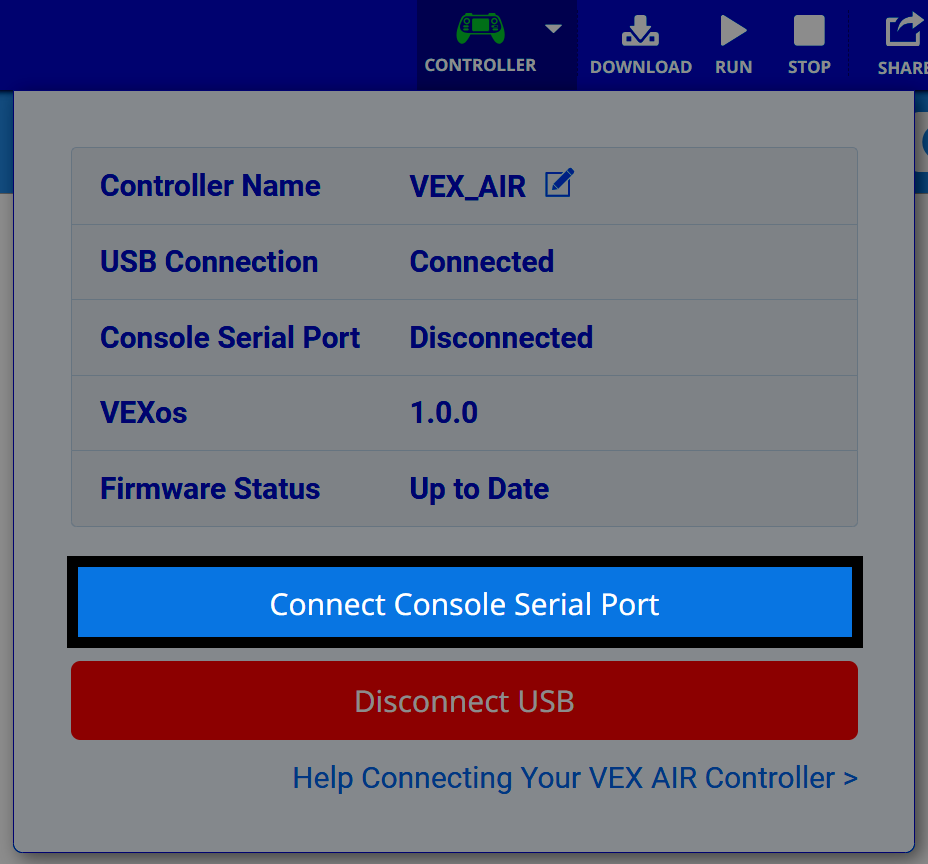

„VEXcode“ drono meniu rodoma žalia roboto piktograma, o meniu atidarytas, o apačioje paryškintas mygtukas „Prijungti konsolės nuoseklųjį prievadą“.

Įsitikinkite, kad valdiklis prie įrenginio prijungtas per pirmąjį žiniatinklio nuoseklųjį prievadą. Daugiau informacijos apie šį prijungimo procesą rasite straipsnyje „VEX AIR“ drono valdiklio prijungimas prie „VEXcode AIR“.

Pasirinkite Prijungti konsolės nuoseklųjį prievadą.

macOS / „Chromebook“

Naršyklėje pasirodys raginimas, nurodantis, kad naršyklė tuoj prisijungs prie VEX AIR valdiklio konsolės nuosekliojo prievado per USB. Vartotojui nurodoma pasirinkti „VEX Robotics AIR“ valdiklį su didžiausiu numeriu ir paspausti „Prisijungti“. Mygtukas „Tęsti“ yra paryškintas.

Langai

„Windows“ ryšio eilutėje rodomas tekstas "Jūsų naršyklė ruošiasi prisijungti prie jūsų „VEX AIR“ valdiklio konsolės nuosekliojo prievado per USB. Pasirinkite „VEX Robotics User Port“ ir paspauskite „Connect“. Apatiniame dešiniajame kampe esantis mygtukas „Tęsti“ yra paryškintas.

Pasirinkite kiekvieną paveikslėlį viršuje, kad jį padidintumėte.

Atsiras raginimas, pagrįstas jūsų įrenginiu. Pasirinkite Tęsti.

macOS / „Chromebook“

Ryšio lange rodomi du įrenginiai, pažymėti „VEX Robotics AIR Controller“. Pasirinktas nesuporuotas įrenginys su didesniu numeriu, cu.usbmodem01483. Mygtukas „Prisijungti“ yra paryškintas.

Langai

Ryšio lange rodomos dvi parinktys: „VEX Robotics“ vartotojo prievadas (COM84) ir „VEX Robotics“ ryšio prievadas (COM85) – susietas. Pasirinktas vartotojo prievadas ir paryškintas mygtukas „Prisijungti“.

Pasirinkite kiekvieną paveikslėlį viršuje, kad jį padidintumėte.

macOS / „Chromebook“: Iš sąrašo pasirinkite oro valdiklį su AUKŠČIAUSIU ID numeriu. Mažiausias ID numeris jau bus susietas.
Pasirinkite „Prijungti , kai jūsų pasirinkimas bus paryškintas.
„Windows“: Pasirinkite Vartotojo prievadas. Ryšio prievadas jau bus suporuotas.
Pasirinkite Prisijungti , kai jūsų pasirinkimas bus paryškintas.

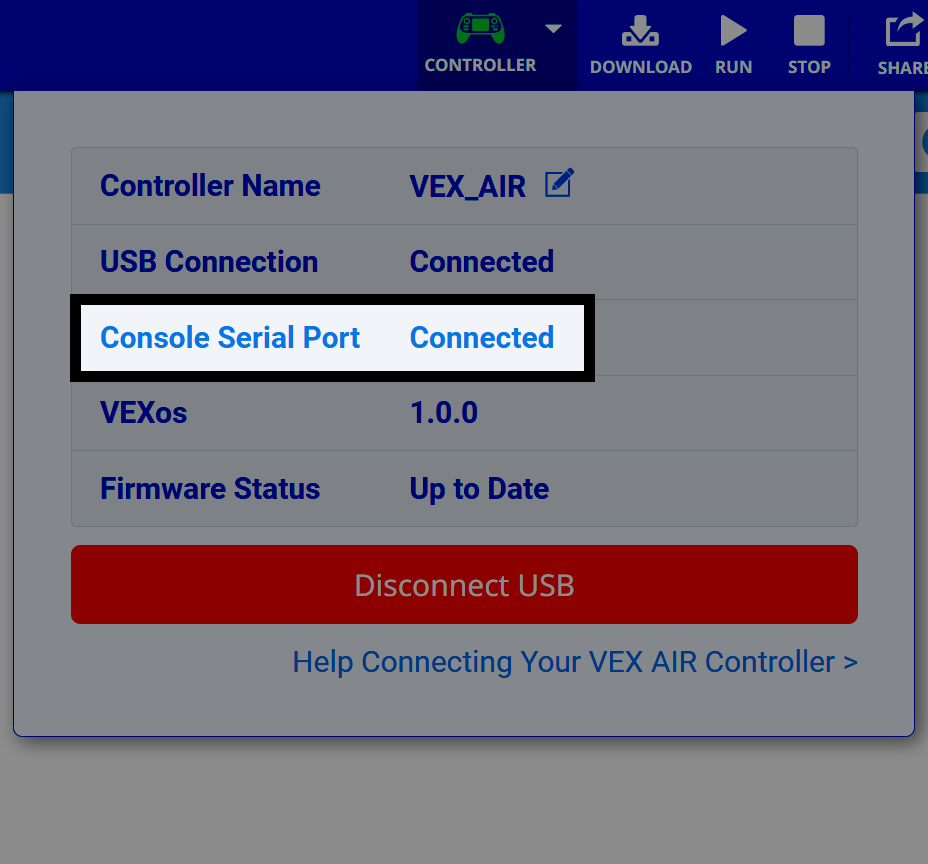

Valdiklio būsenos skydelyje, VEX AIR valdiklio informacijoje, rodomas prijungto konsolės nuoseklusis prievadas. Kitos būsenos rodo, kad USB jungtis prijungta, „VEXos 1.0.0“ ir ar programinės įrangos būsena atnaujinta.

Sėkmingai užmezgus ryšį, konsolės nuosekliojo prievado būsena bus Prisijungta. Dabar konsolę bus galima naudoti.

Kaip atidaryti konsolę

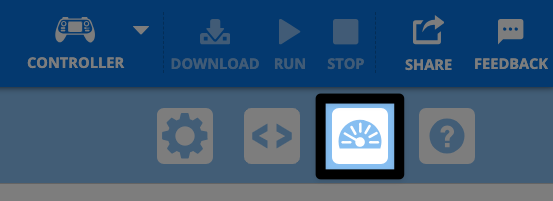

Monitoriaus lange rodoma įrankių juosta su keliomis piktogramomis, o konsolės mygtukas, vaizduojamas monitoriaus simboliu, yra paryškintas.

Konsolė yra „VEXcode AIR“ monitoriaus konsolėje. Norėdami atidaryti konsolę, pasirinkite monitoriaus konsolės piktogramą, esančią šalia žinyno.

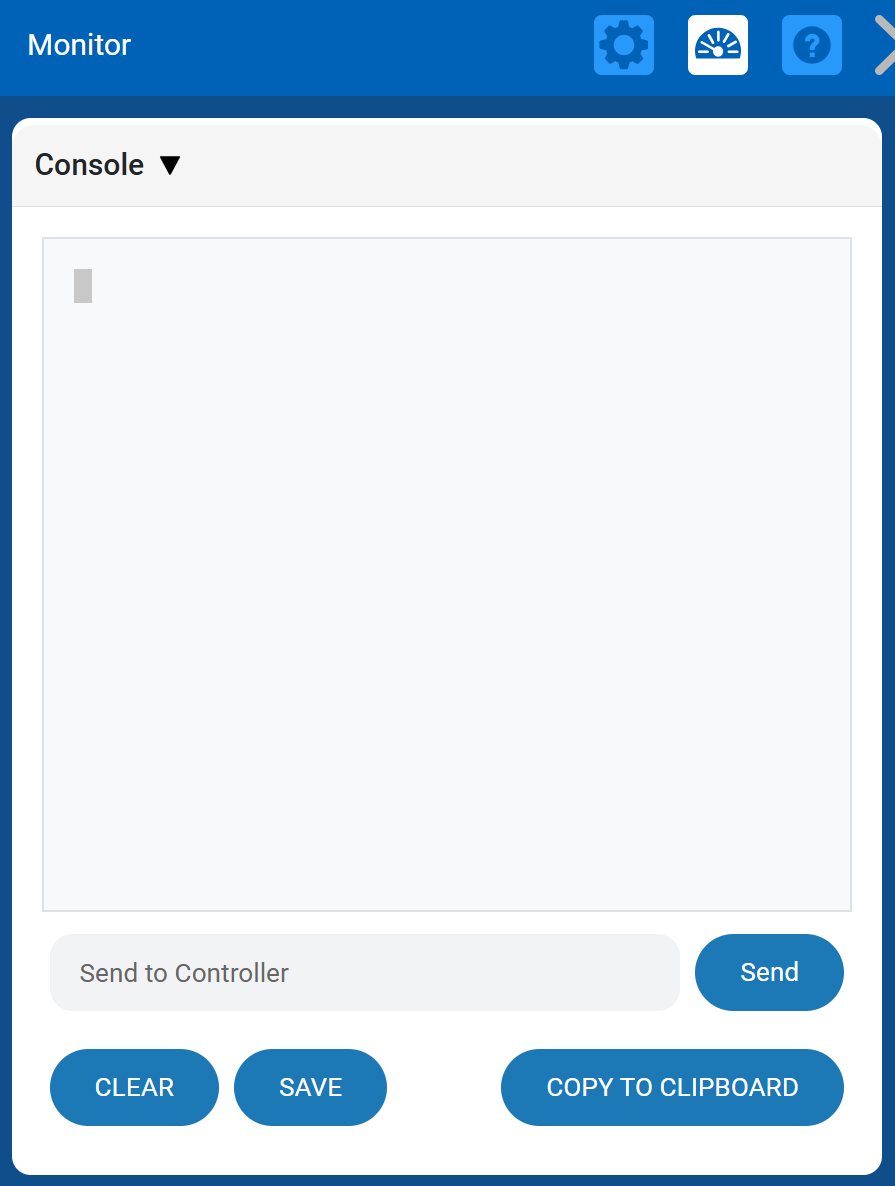

Konsolės langas atidarytas su tuščia teksto sritimi. Po juo yra mygtukai, pažymėti „Išvalyti“, „Įrašyti“, „Kopijuoti į iškarpinę“ ir „Siųsti“. Įvesties laukelyje rodoma „Siųsti valdikliui“.

Pasirinkus, konsolė atsidarys.

Naudojant konsolę

Informacijos siuntimas duomenų valdytojui

Konsolės lange rodomas tuščias teksto laukas su įvesties laukeliu, pavadintu „Siųsti valdikliui“. Mygtukas „Siųsti“ yra dešinėje.

Kai projekte naudojate konsolę, galite siųsti informaciją valdikliui. Pasirinkite teksto laukelįSiųsti valdikliui“ ir įveskite pasirinktą įvestį.

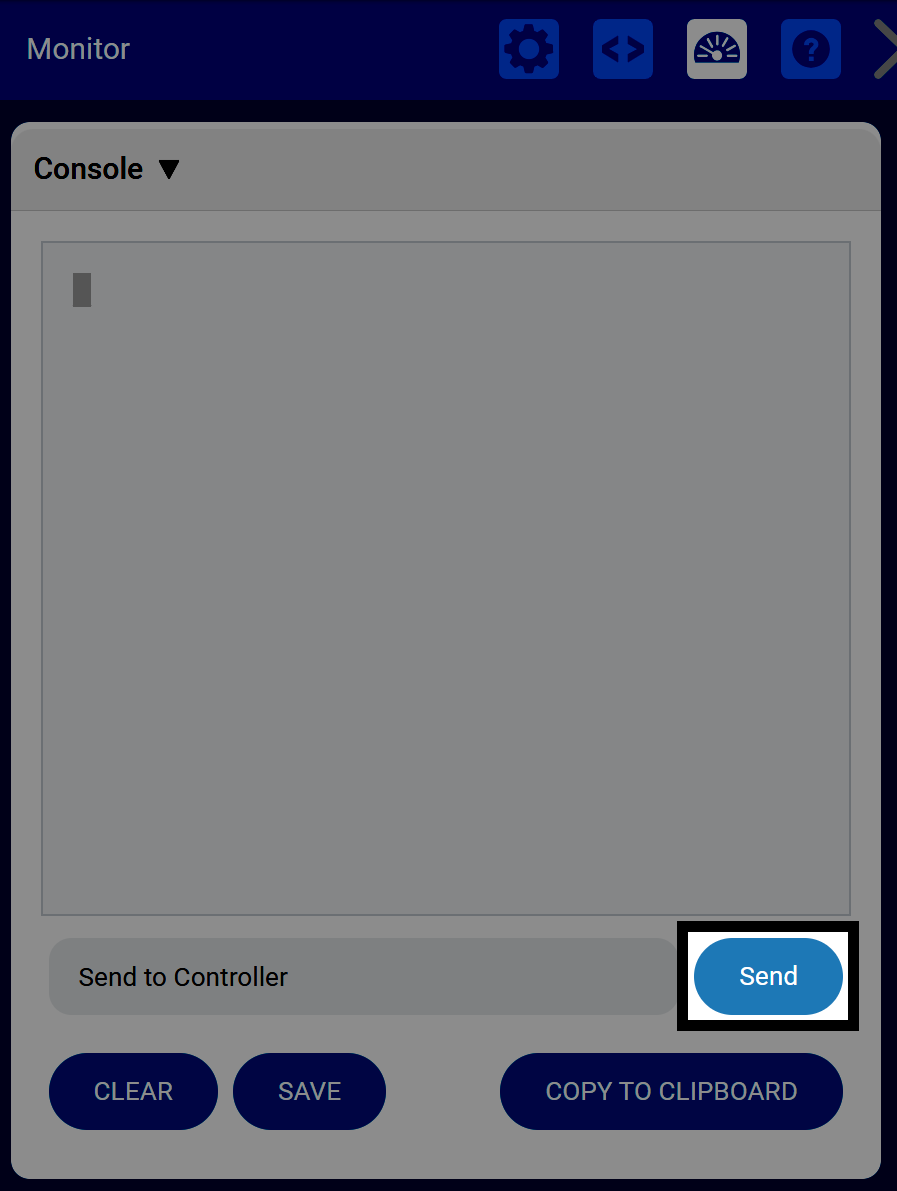

Konsolės lange rodomas tas pats išdėstymas su įvesties laukeliu, pavadintu „Siųsti valdikliui“. Mygtukas „Siųsti“ yra paryškintas.

Kai jūsų pranešimas bus baigtas, pasirinkite mygtuką Siųsti arba paspauskite klaviatūros klavišą „Return“ / „Enter“.

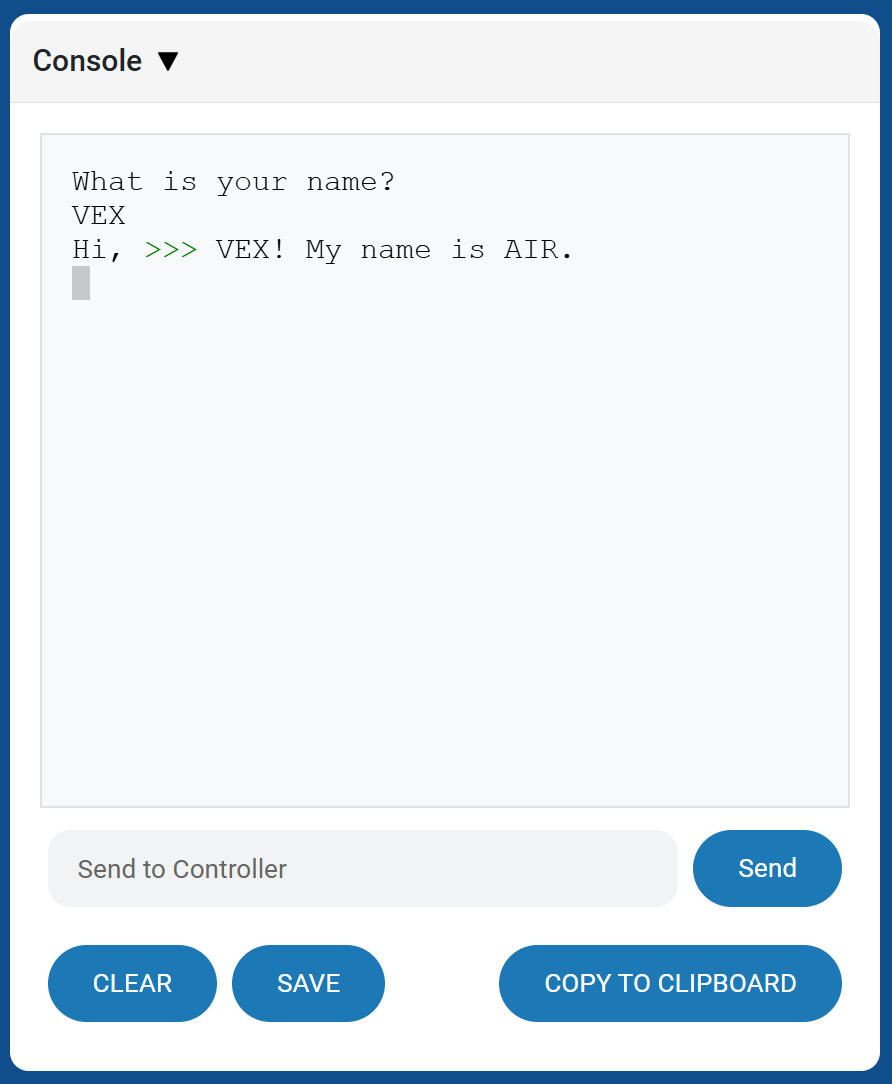

Konsolės lange rodomas pokalbių žurnalas.

Funkcija Send to Controller gali būti naudojama įvairiais būdais, pavyzdžiui, siunčiant eilutes iš konsolės į valdiklį, siekiant koreguoti projekto vykdymą arba suaktyvinti konkretų elgesį.

Daugiau apie tai, kaip naudoti konsolę „VEXcode AIR“ projekte, sužinokite „VEXcode API“ nuorodoje – AIR.

Įrašyti arba nukopijuoti iš konsolės

Konsolės lange rodomas tas pats pranešimų mainų būdas tarp VEX ir AIR. Mygtukas „Išsaugoti“ po konsole yra paryškintas.

Informaciją iš konsolės į savo įrenginį lengva išsaugoti. Konsolės apačioje pasirinkiteSAVE, kad išsaugotumėte visą tekstą kaip .txt failą.

Konsolės lange rodomas pranešimų mainai tarp VEX ir AIR. Mygtukas „Kopijuoti į iškarpinę“ po konsole yra paryškintas.

Taip pat galite pasirinkti parinktįKOPIJAVTI Į IŠKARTINĘ SKYLĘ , kad įrašytumėte konsolės informaciją į iškarpinę, o tada įklijuotumėte ją į kito tipo failą.

Išvalykite ekraną konsolėje

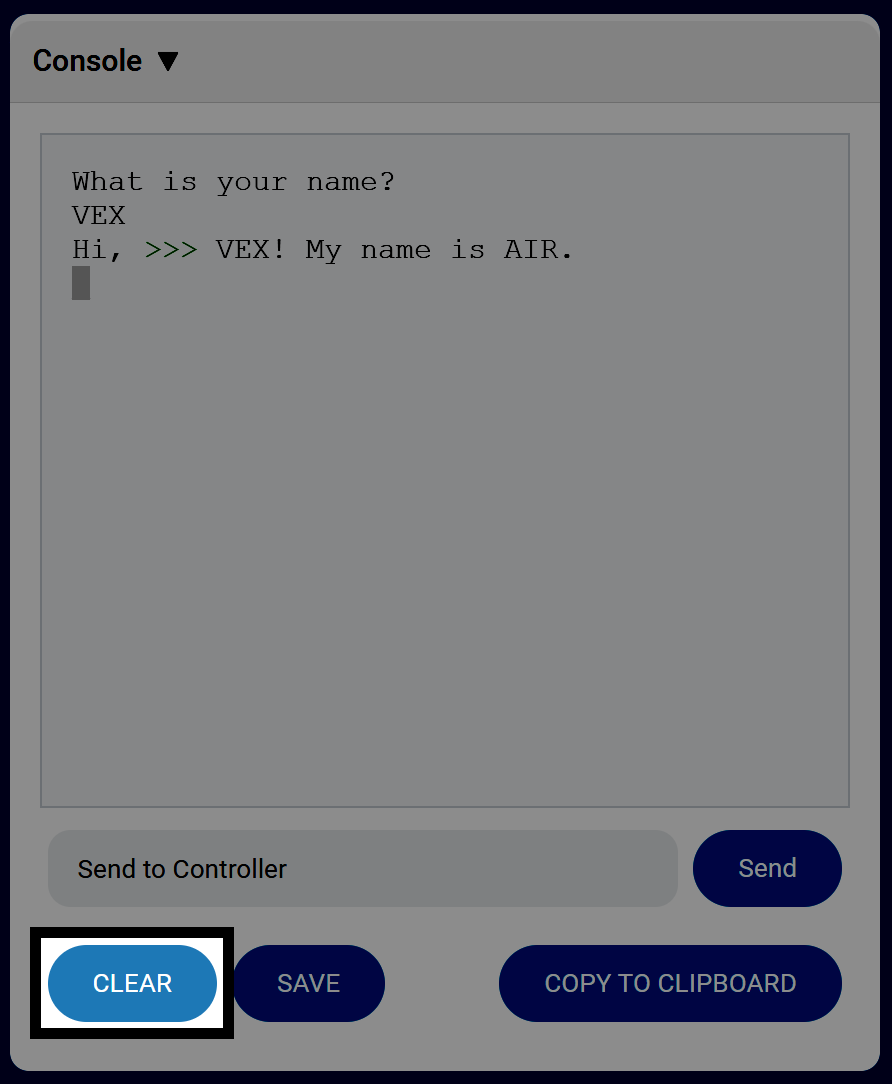

Konsolės lange rodomas pranešimų mainai tarp VEX ir AIR. Mygtukas „Išvalyti“ po konsole yra paryškintas.

Visą valdymo pultą galite išvalyti pasirinkdami mygtukąCLEAR.

Taip pat galite išvalyti vieną eilutę arba visą konsolę naudodami „Blocks“ arba „Python“ komandas. Norėdami sužinoti daugiau, apsilankykite VEXcode API nuorodoje – AIR.
