„VEX IQ“ (2-osios kartos) smegenys gali rodyti realaus laiko vaizdinius duomenis, užfiksuotus „VEX IQ AI“ regėjimo jutiklio.
Šiame ekrane vartotojai gali peržiūrėti aptiktus spalvų parašus, „AprilTag“ ID ir sistemoje integruotas dirbtinio intelekto klasifikacijas, iš karto gaunant grįžtamąjį ryšį apie tai, ką priešais jį aptinka dirbtinio intelekto regos jutiklis.
Dirbtinio intelekto regėjimo jutiklio rodinio atidarymas
Du kartus paspauskite mygtuką Dešinėn , kad pažymėtumėte meniu parinktį Įrenginiai.
Paspauskite mygtuką Pažymėkite , kad pasirinktumėte Įrenginiai.
Įrenginių meniu matysite prie roboto prijungtus įrenginius.

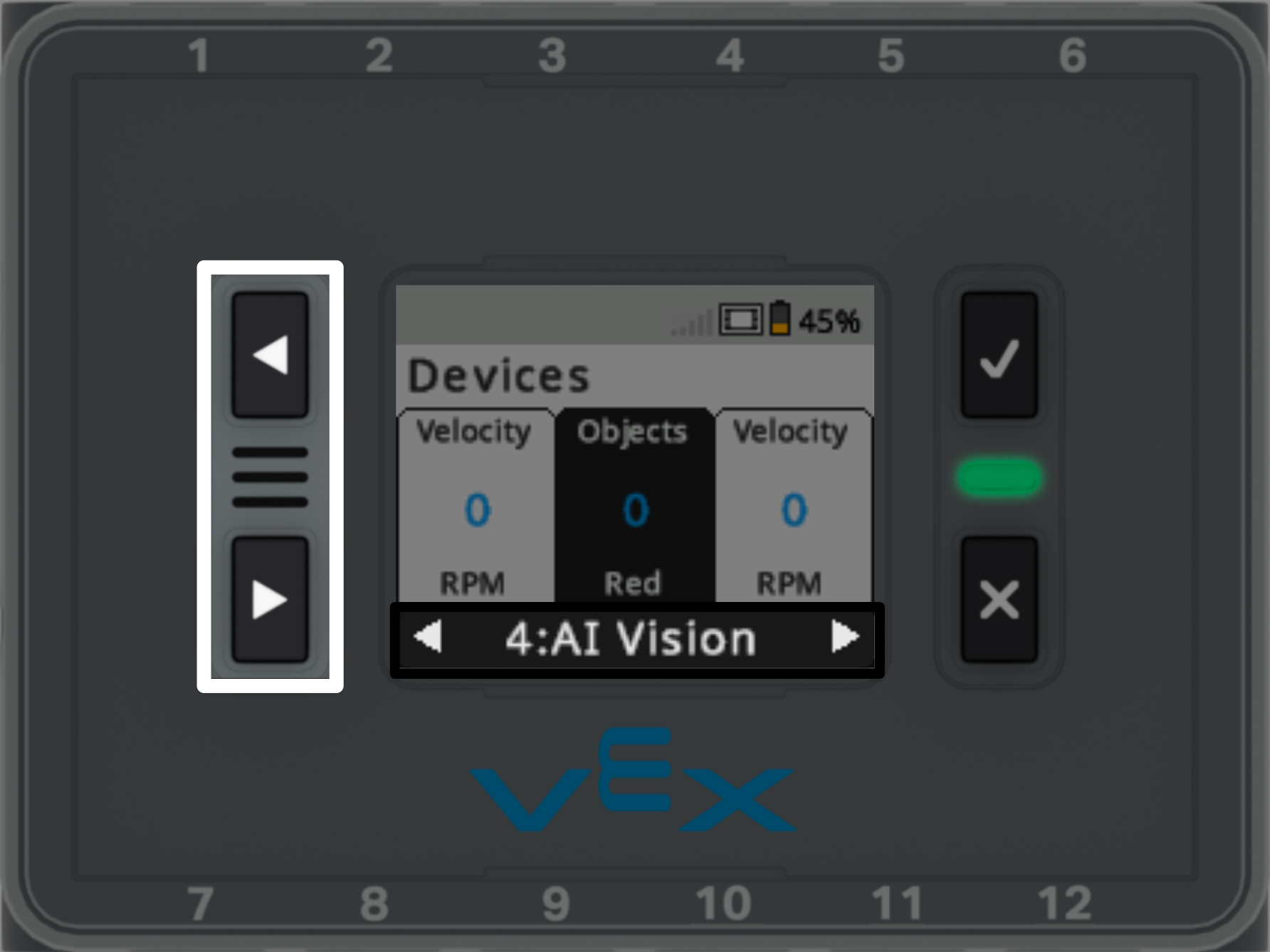

Mygtukais Kairėn ir Dešinėn pasirinkite prievadą, kuriame yra dirbtinio intelekto regėjimo jutiklis.

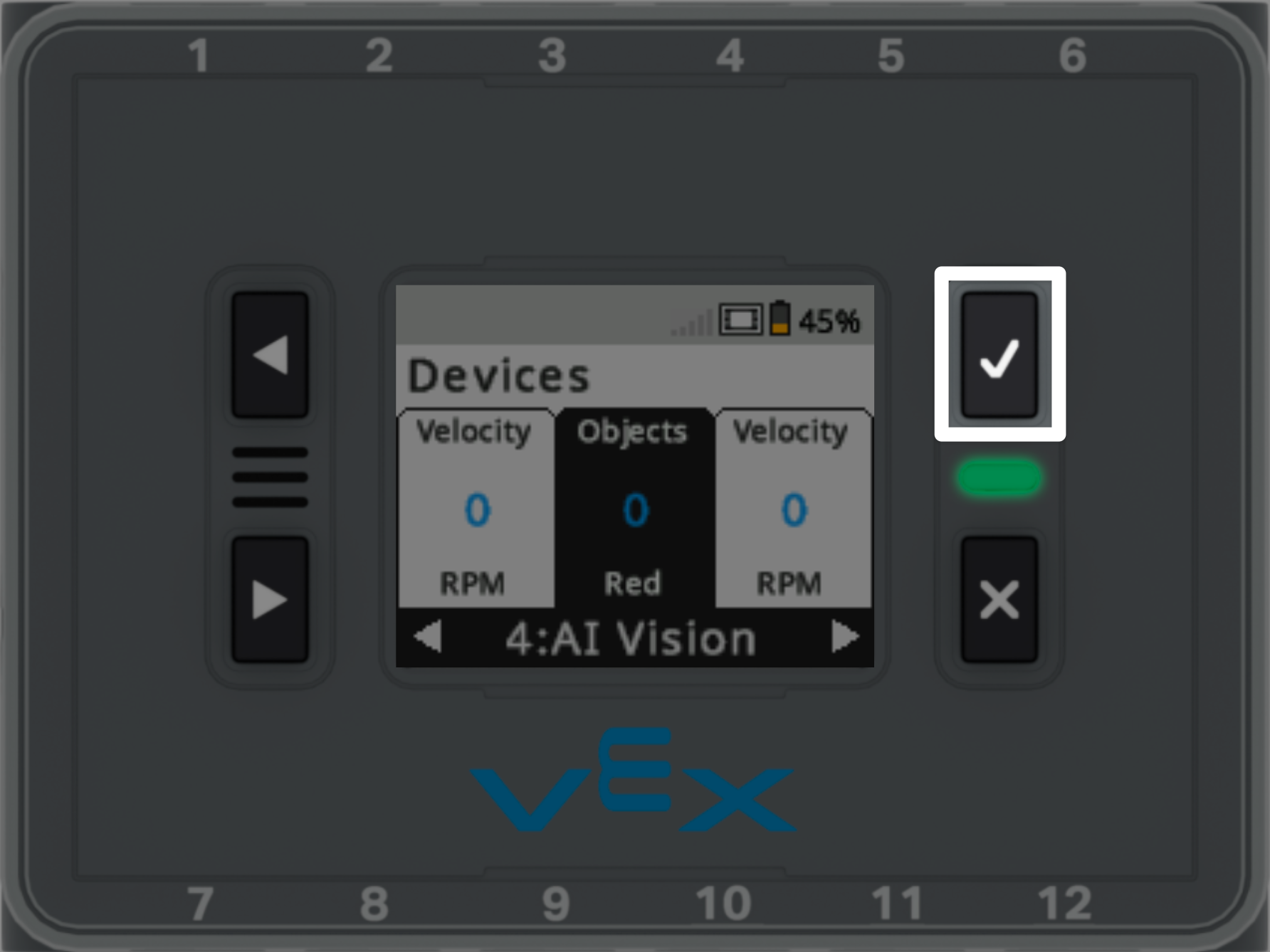

Tada keturis kartus paspauskite mygtuką Check , kad pasiektumėte dirbtinio intelekto vaizdo ekrano rodinį.
Paspauskite mygtukąPažymėkite , kad perjungtumėte skirtingus rodinius:
- Raudona – bet kokie objektai, kurie yra raudonos spalvos.
- Žalia – bet kokie objektai, kurie yra žalios spalvos.
- Mėlyna – bet kokie objektai, kurie yra mėlynos spalvos.
- Geltona – bet kokie objektai, kurių spalva geltona.
- Žymos – bet kokie identifikuoti „AprilTag“ ID.
- Objektai – bet kokios identifikuotos dirbtinio intelekto klasifikacijos.
Spalvinio parašo peržiūra

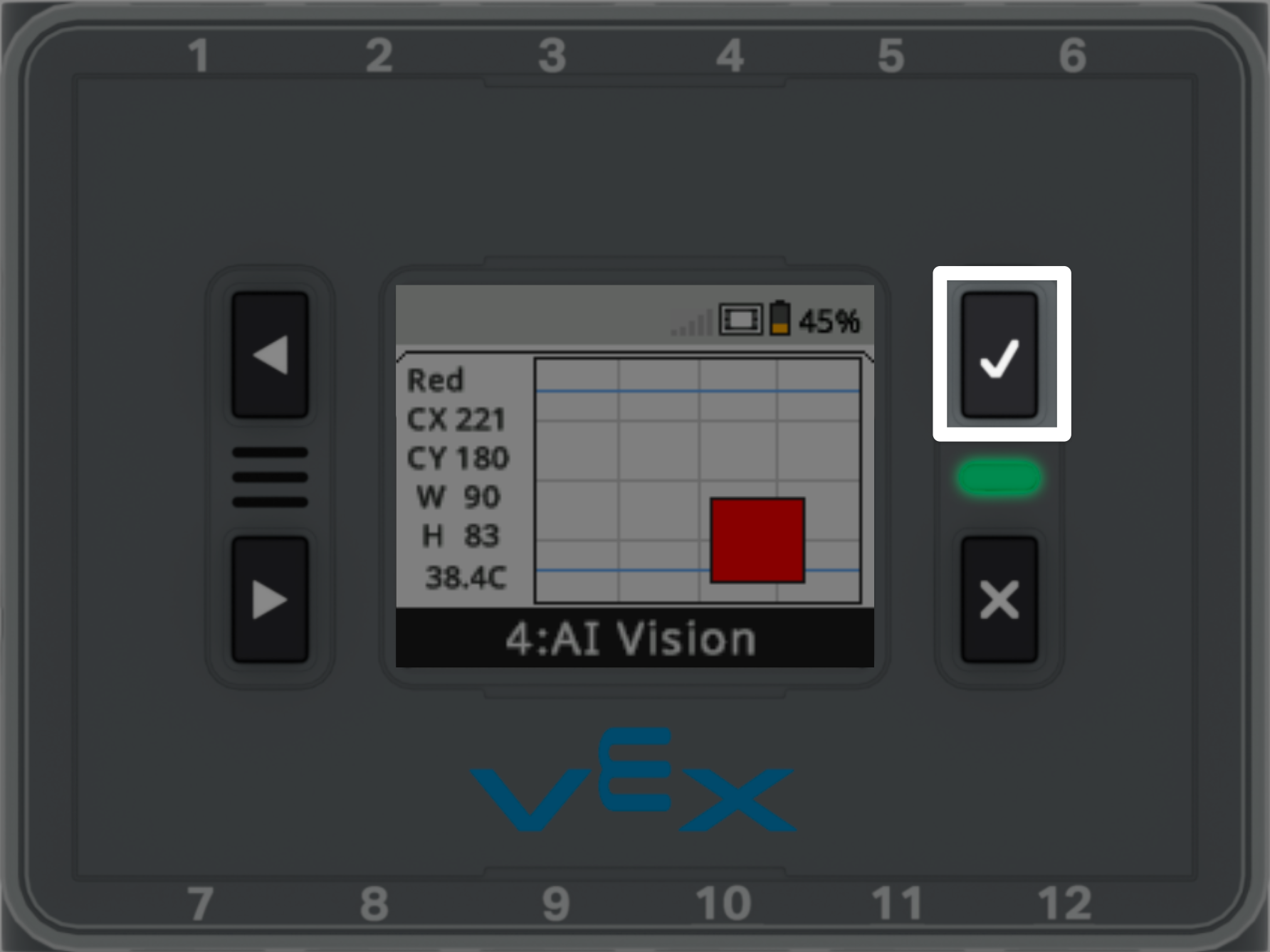

Paspauskite mygtuką Pažymėkite , kad pasirinktumėte spalvos parašą (raudona, mėlyna, žalia arba geltona).
DI vaizdo jutiklio matymo lauke pastatykite pasirinktą spalvų parašą atitinkantį objektą.

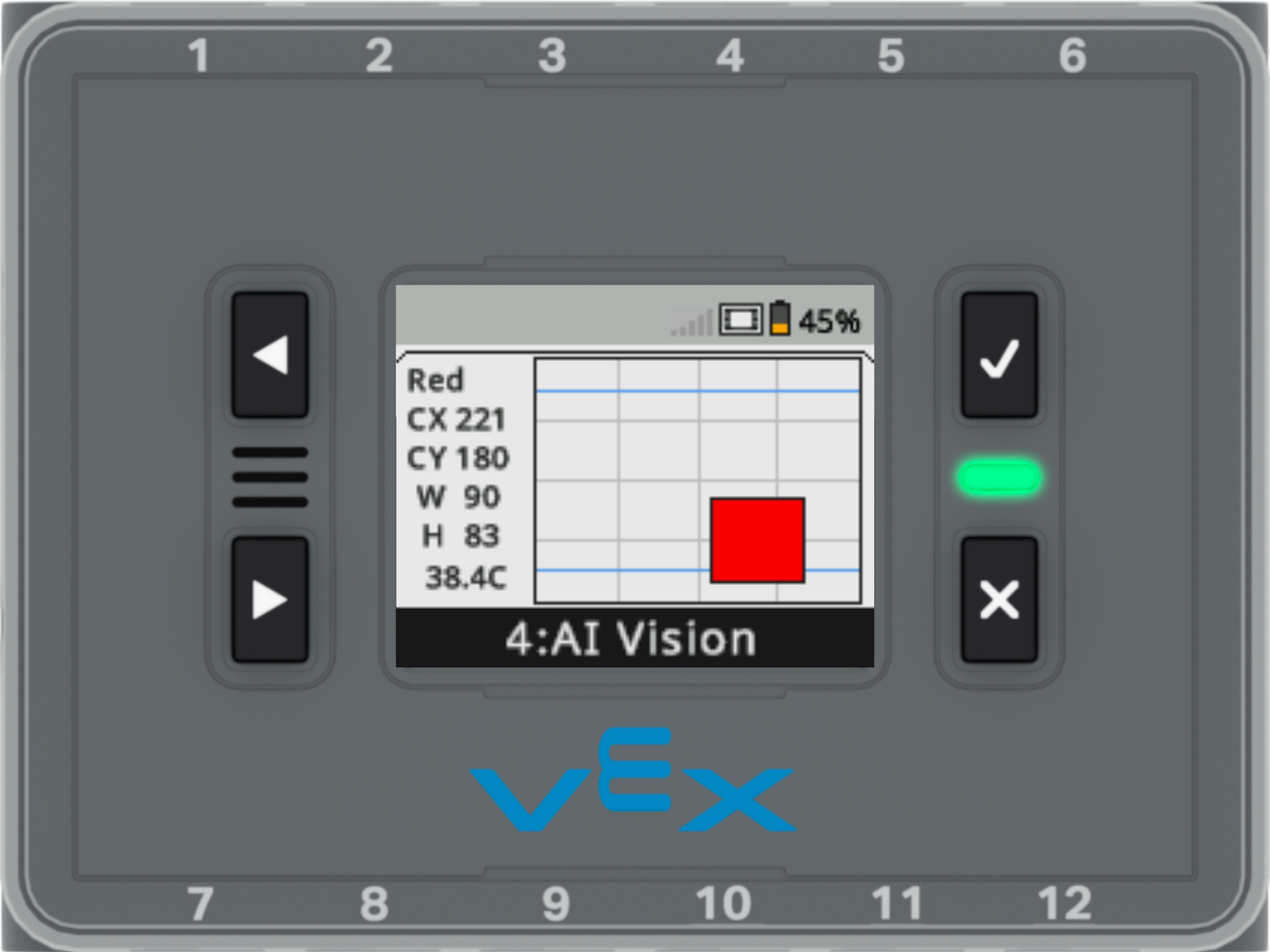

Objektas ekrane pasirodys automatiškai.

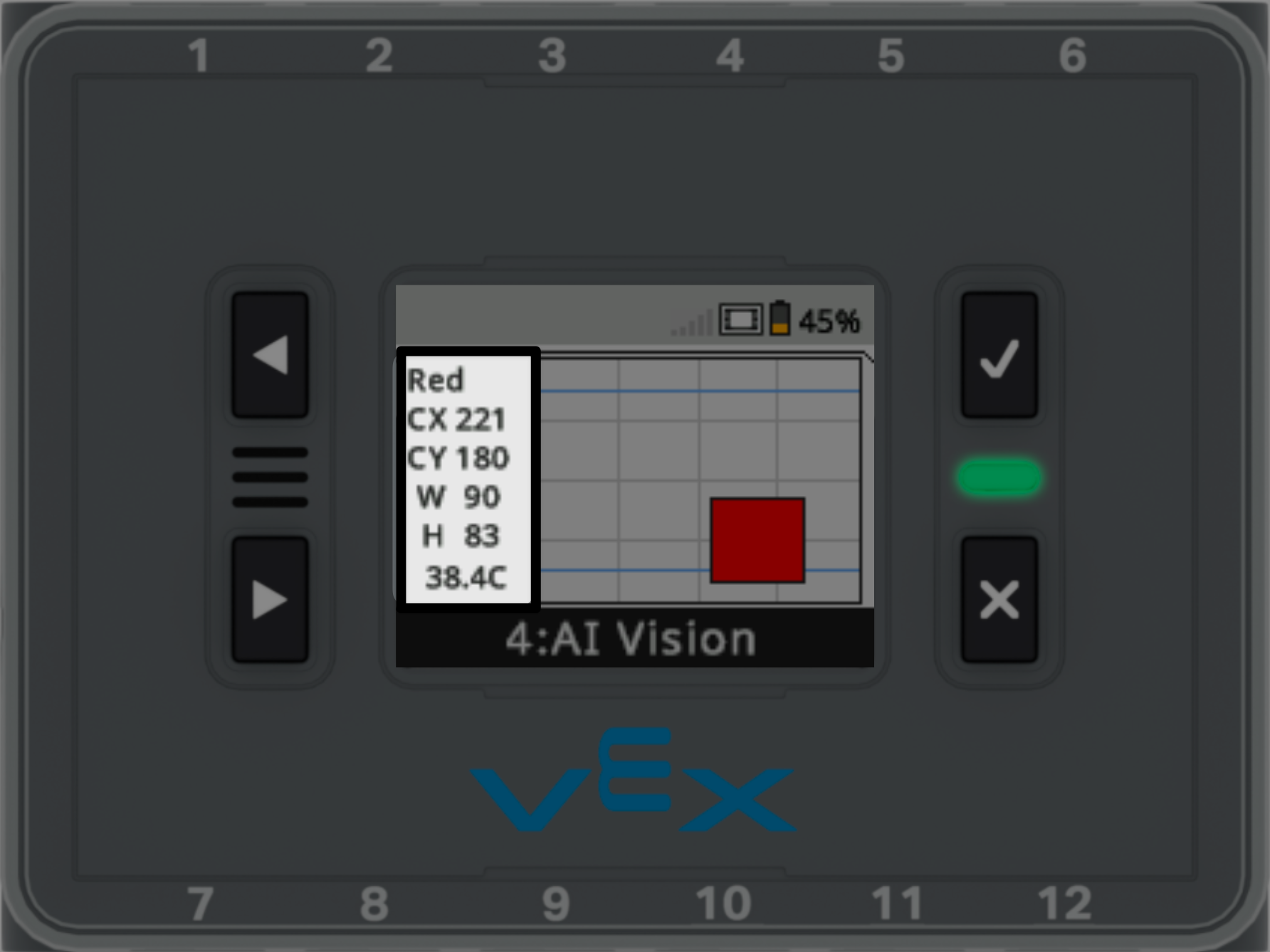

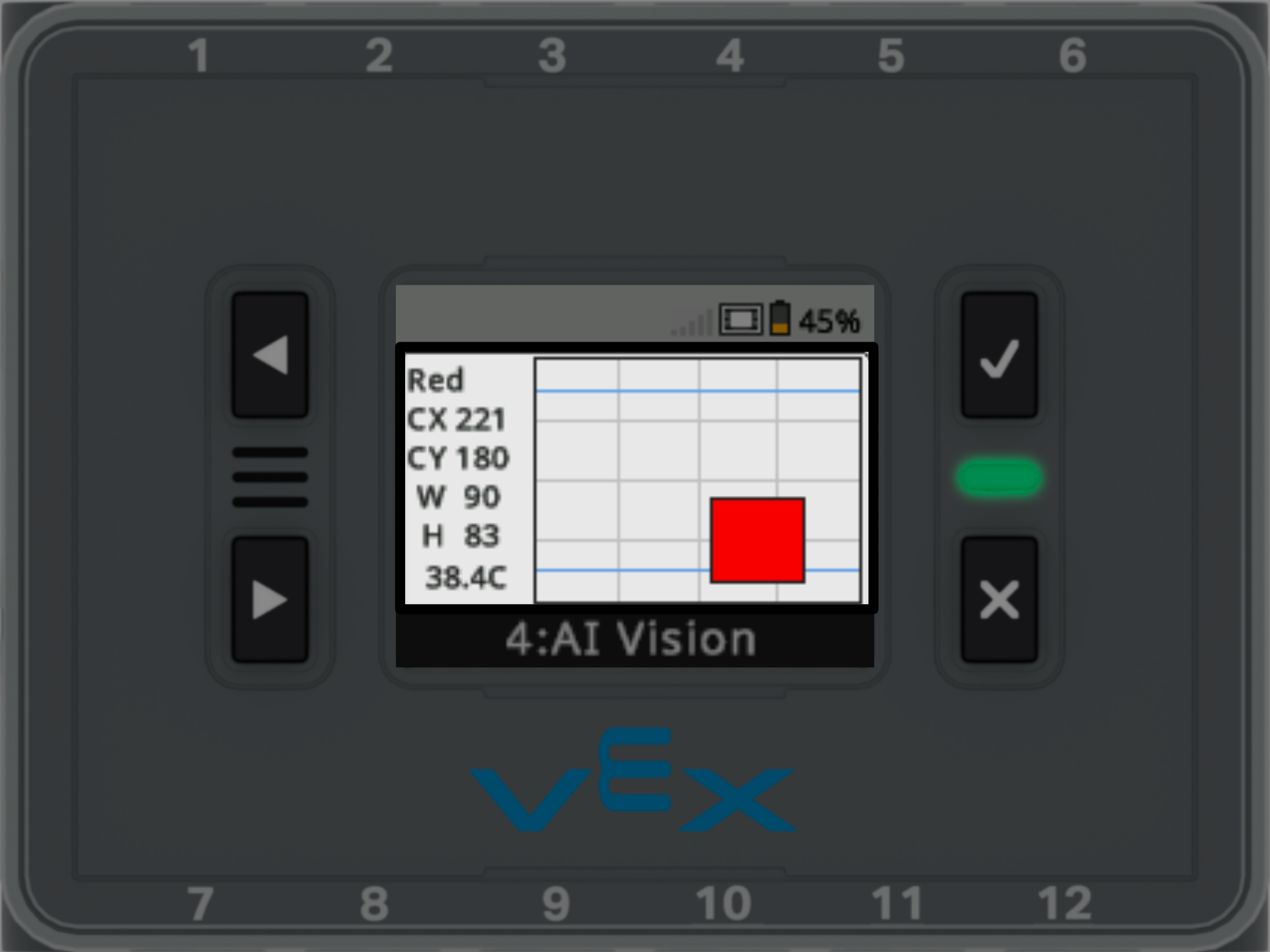

Kairėje ekrano pusėje bus atnaujintos spalvos parašo centro X ir Y koordinatės, plotis ir aukštis.
Daugiau informacijos apie tai, kaip dirbtinio intelekto regos jutiklis matuoja objektus, rasite čia.
Peržiūrimi „AprilTag“ ID
Spauskite mygtukąCheck , kol smegenų ekrano viršutiniame kairiajame kampe pasirodys Tags.
Padėkite „AprilTag“ ID dirbtinio intelekto vaizdo jutiklio matymo lauke.

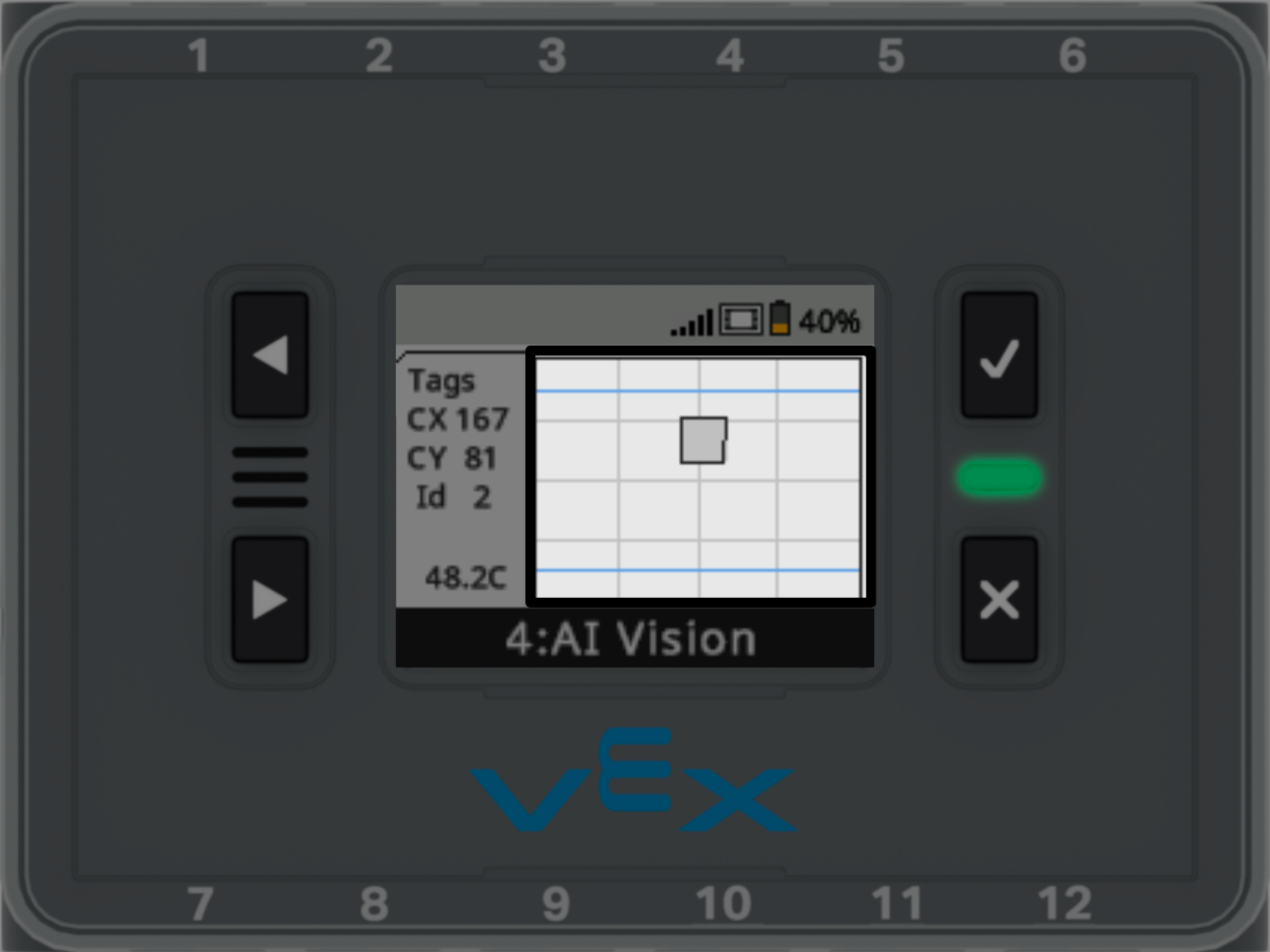

Ekrane bus rodomi aptiktų „AprilTag“ ID, palyginti su jutiklio rodiniu.

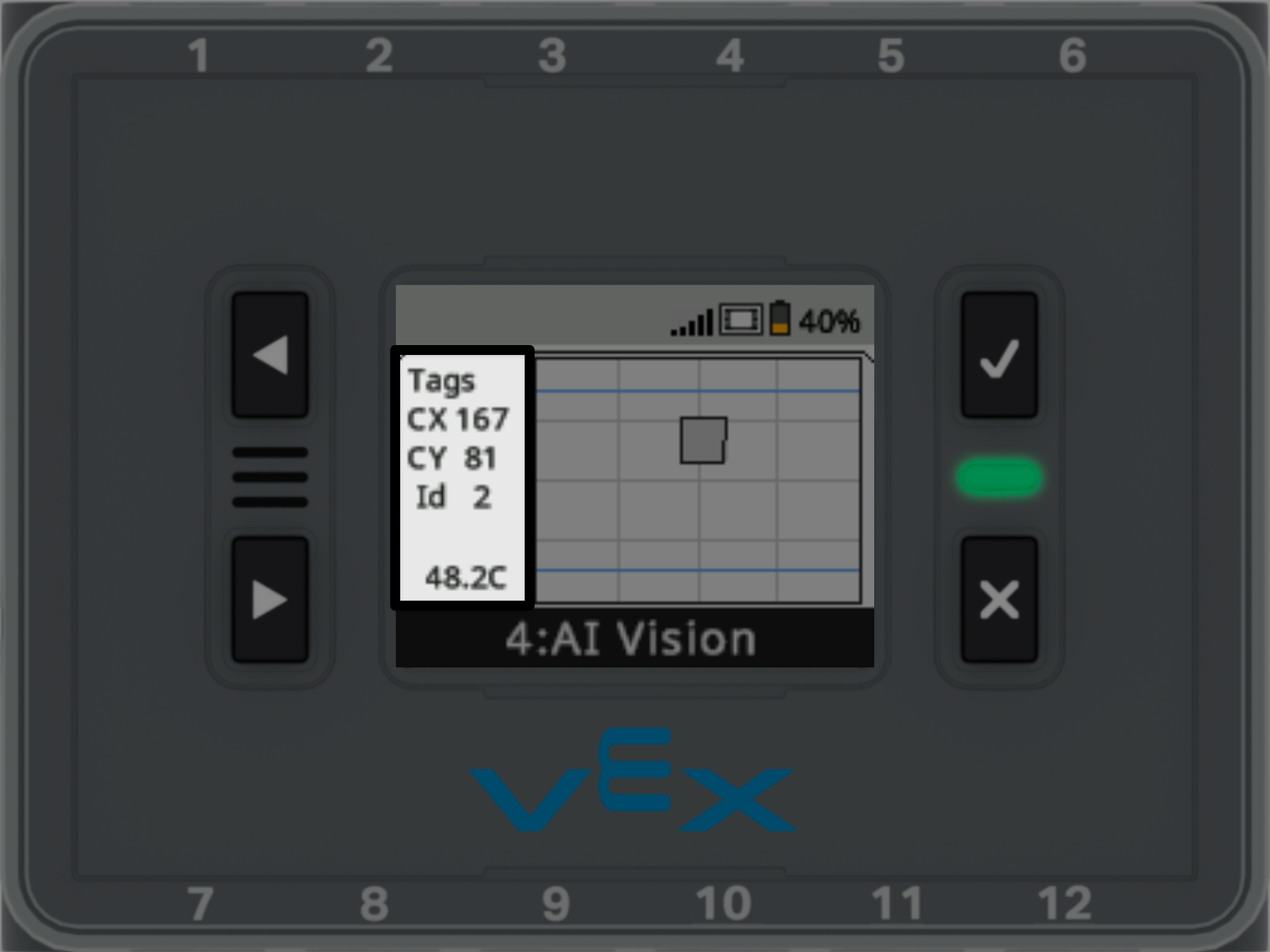

Kairėje ekrano pusėje bus atnaujinta „AprilTag“ centro X ir Y koordinačių reikšmė, taip pat jos ID numeris.
Daugiau informacijos apie tai, kaip dirbtinio intelekto regos jutiklis matuoja objektus, rasite čia.
Dirbtinio intelekto klasifikacijų peržiūra

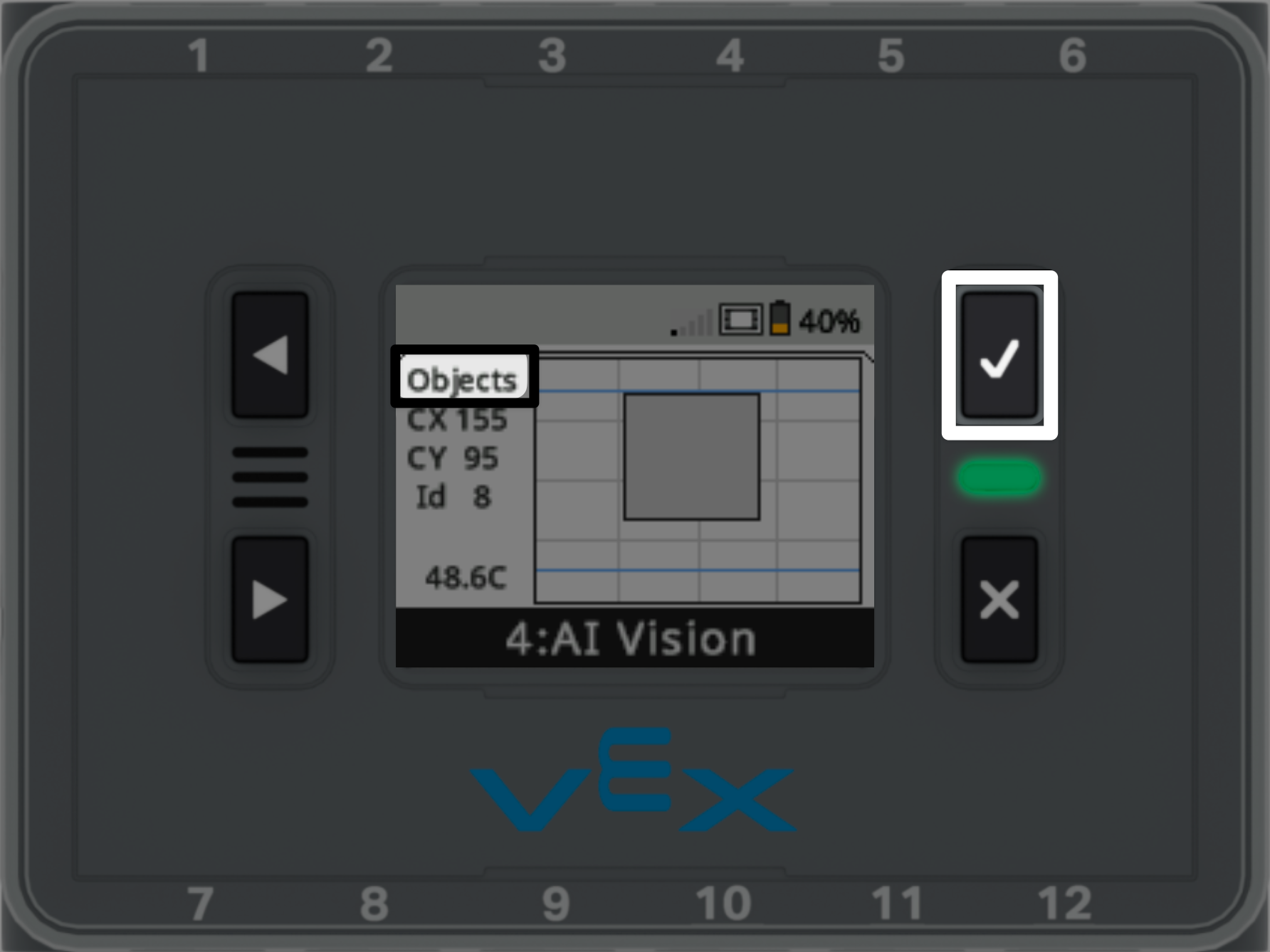

Spauskite mygtukąCheck , kol smegenų ekrano viršutiniame kairiajame kampe pasirodys Objects .
Į dirbtinio intelekto regos jutiklio rodinį įdėkite objektą, kuris atitinka vieną iš integruotų dirbtinio intelekto klasifikacijų.

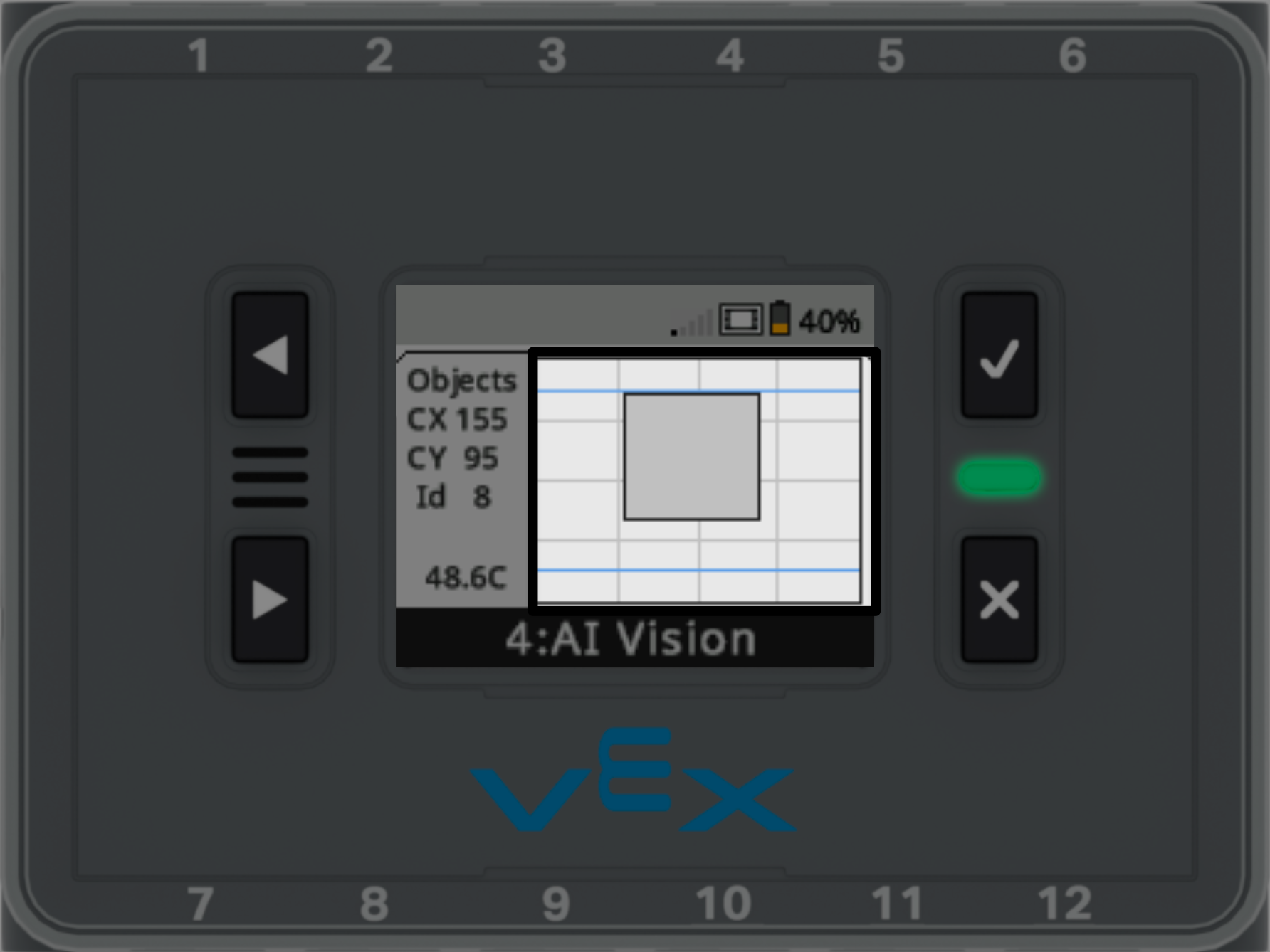

Ekrane bus rodoma aptikta DI klasifikacija, palyginti su jutiklio vaizdu.

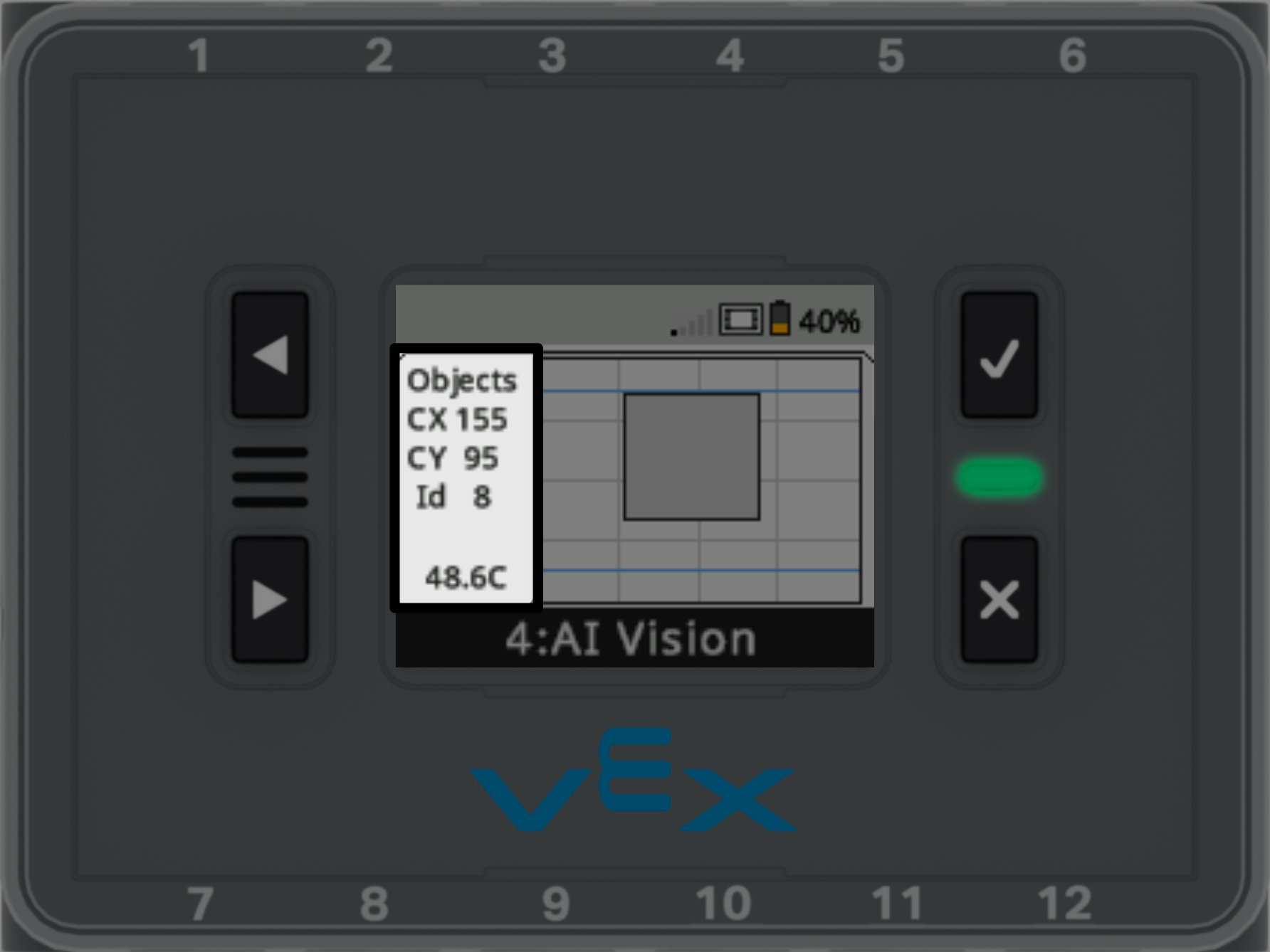

Kairėje ekrano pusėje bus atnaujintos dirbtinio intelekto klasifikacijos centro X ir Y koordinatės, taip pat jos ID numeris.
Daugiau informacijos apie tai, kaip dirbtinio intelekto regos jutiklis matuoja objektus, rasite čia.
