Regėjimo jutiklio duomenų peržiūra V5 smegenyse – VEX biblioteka

Galite peržiūrėti realiojo laiko duomenis iš smegenų regos jutiklio su iš anksto sukonfigūruotais spalvų parašais.

Prieiga prie regėjimo jutiklio duomenų

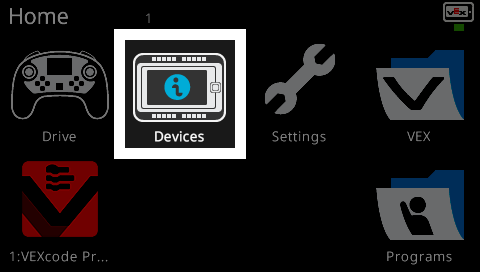

„VEX V5 Brain“ sąsajos pradinis ekranas, kuriame rodomos šešios piktogramos. Viršutiniame centre esanti įrenginių piktograma yra paryškinta baltu rėmeliu, rodančiu, kad ji pasirinkta. Kitos matomos piktogramos yra „Diskas“, „Nustatymai“, „VEX“, „VEXcode Pro“ ir „Programos“.

Pagrindiniame meniu pasirinkite Įrenginiai.

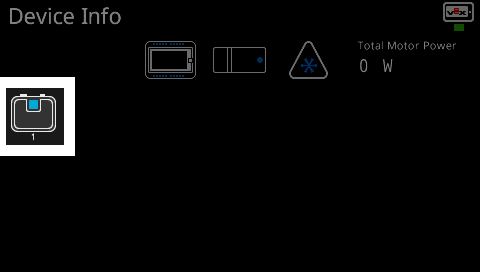

Įrenginio informacijos ekranas, kuriame rodomi prijungti „VEX V5 Brain“ komponentai. Ekrane rodomi grafiniai prijungtų įrenginių, įskaitant smegenis, variklį ir regos jutiklį, vaizdai. Regėjimo jutiklio piktograma yra paryškinta baltu rėmeliu.

Pasirinkite prievadą, prie kurio prijungtas regėjimo jutiklis. Šiuo atveju tai yra 1 prievadas.

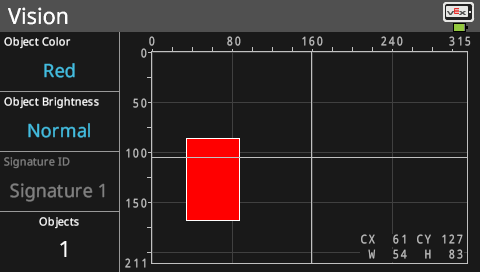

Regėjimo jutiklio sąsaja rodo objekto aptikimą, kai objekto spalva nustatyta kaip raudona, o objekto ryškumas – kaip normalus. Grafiko centre yra raudonas stačiakampis, rodantis vieną aptiktą objektą. Parašo ID nurodytas kaip 1 parašas, o objektas yra koordinatėse CX 61, CY 127, plotis 54 ir aukštis 83.

Visi objektai, atitinkantys iš anksto sukonfigūruotus spalvų parašus, dabar bus rodomi ekrane.

Atnaujinta regėjimo jutiklio sąsaja, objekto ryškumas nustatytas į tamsų, o ryškumas paryškintas baltu rėmeliu. Tas pats raudonas objektas dabar rodomas tamsesnės spalvos, o stačiakampis grafike perkeltas į didesnę sritį. Objekto koordinatės atnaujinamos į CX 100, CY 149, plotis 132 ir aukštis 124.

Paspaudus mygtuką Object Brightness , pakeičiamas iš anksto sukonfigūruoto spalvų parašo ryškumas.

Tai gali pagerinti aptikimo tikslumą esant dabartinėms apšvietimo sąlygoms. Galimi ryškumo lygiai:

Normalus
Šviesa
Tamsu

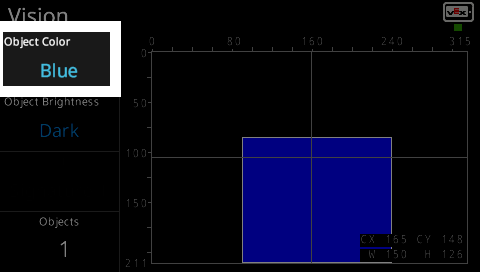

Regėjimo jutiklio sąsaja atnaujinta, objekto spalva pakeista į mėlyną, kuri paryškinta baltu rėmeliu. Grafike dabar rodomas didelis mėlynas stačiakampis. Aptikto objekto koordinatės yra CX 165, CY 148, plotis 150 ir aukštis 126.

Galite pakeisti, kurį iš anksto sukonfigūruotą spalvų parašą ieškoti, paspausdami mygtuką Objekto spalva. Galimi spalvų parašai:

Raudona
Žalia
Mėlyna
Geltona
