Nesvarbu, ar dalių tvarkymas, konstravimo instrukcijų rinkinys ar individualaus dizaino kūrimas, tinkamas dalies identifikavimas gali būti labai svarbus jūsų sėkmei.
VEX IQ dalių liniuotė yra patogus įrankis, padedantis atpažinti dalis.
pastaba: kai spausdinate .pdf, būtinai nustatykite 100% skalę.
Liniuotės naudojimas dalims identifikuoti

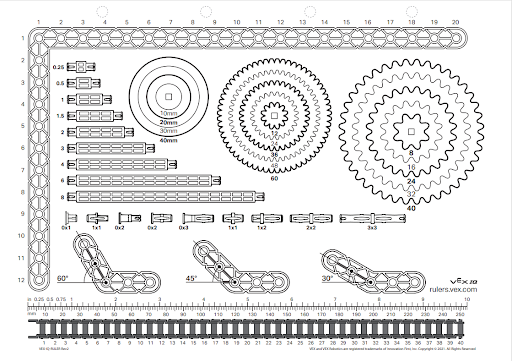

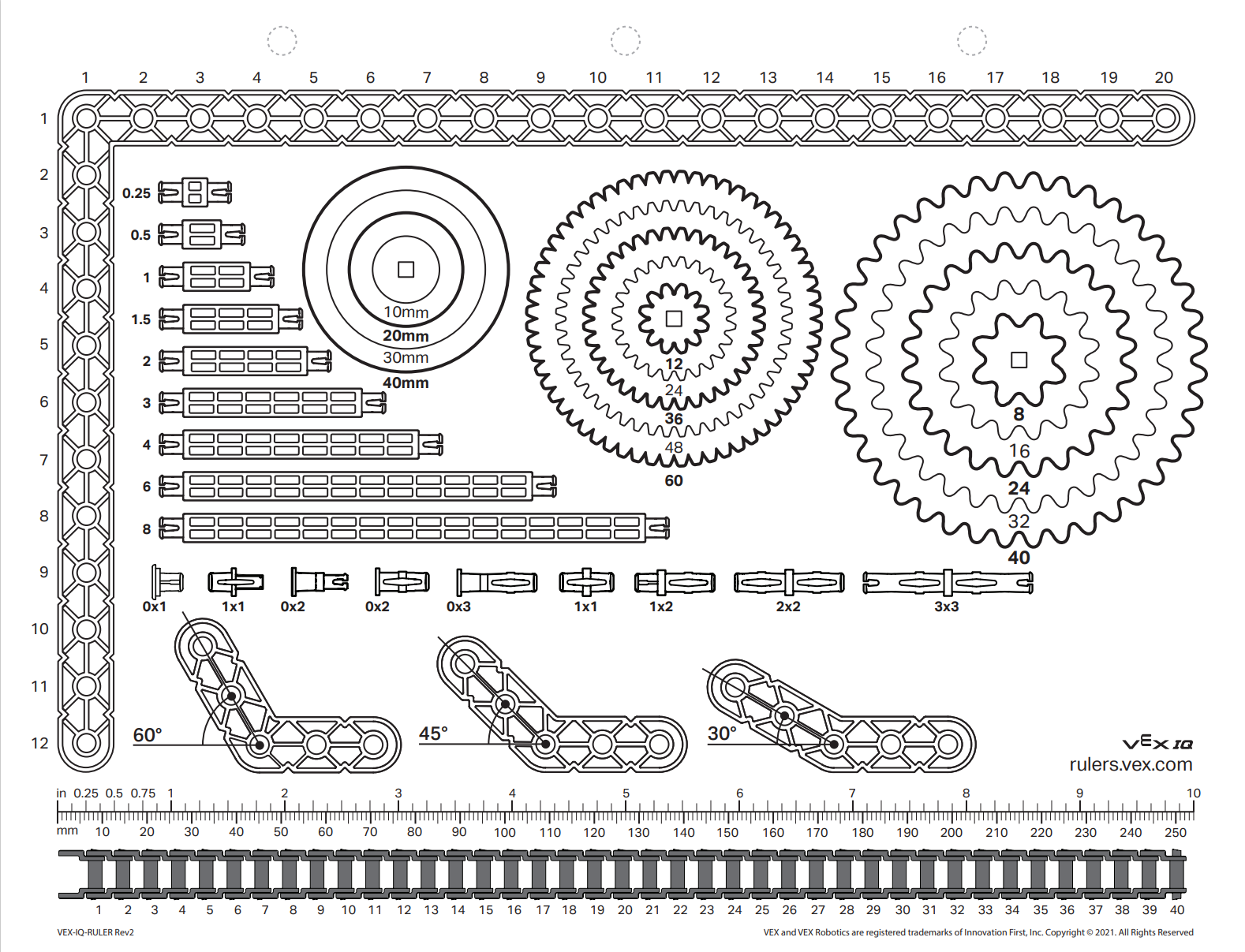

VEX IQ dalių liniuotė gali būti naudojama dalims identifikuoti organizuojant dalis arba vadovaujantis konstravimo instrukcijomis. Liniuotės mastelis yra 1:1, todėl dalis galima tiesiog uždėti ant liniuotės viršaus.
Matavimo sijos ir plokštės. Pateiktas pavyzdys yra 2x7 sija.
- 2 rodo 2 žingsnio vienetų plotį.
- 7 nurodo 7 žingsnio vienetų ilgį.
Matavimo nuokrypiai. Rodomas pavyzdys yra 4x atstumas.
Matavimo skriemuliai. Pateiktas pavyzdys yra 30 mm skriemulys.
Matavimo krumpliaračiai. Pavyzdys yra 12 dantų pavara.
Matavimo žvaigždutės. Pavyzdys yra 16 dantų žvaigždutė.
Matavimo kaiščiai. Rodomas pavyzdys yra 1x1 kaištis.
Išmatuokite specialias sijas. Pateiktas pavyzdys yra 30° kampo spindulys.
Liniuotės naudojimas surenkant robotą
VEX Plastic Parts liniuotė taip pat gali būti naudojama kaip matavimo priemonė dalims ir atstumams matuoti. Tai gali būti labai naudinga kuriant ir surenkant individualų robotą, kuris neturi konkrečių nurodymų dėl dalių pasirinkimo.
ir gudrybė: VEX plastikinių dalių liniuotės .pdf failą galima atspausdinti ant skaidraus plastiko skaidrės. Tai leis liniuotę uždėti ant roboto, o matavimus bus galima atlikti matuojant per liniuotę.
Štai keletas liniuotės naudojimo renkant pasirinktinį robotą pavyzdžių.
Atstumo tarp sijų matavimas ant roboto važiuoklės. Šiame pavyzdyje parodytas atstumas tarp sijų ant roboto važiuoklės, 11 žingsnio arba 5,5 colio.

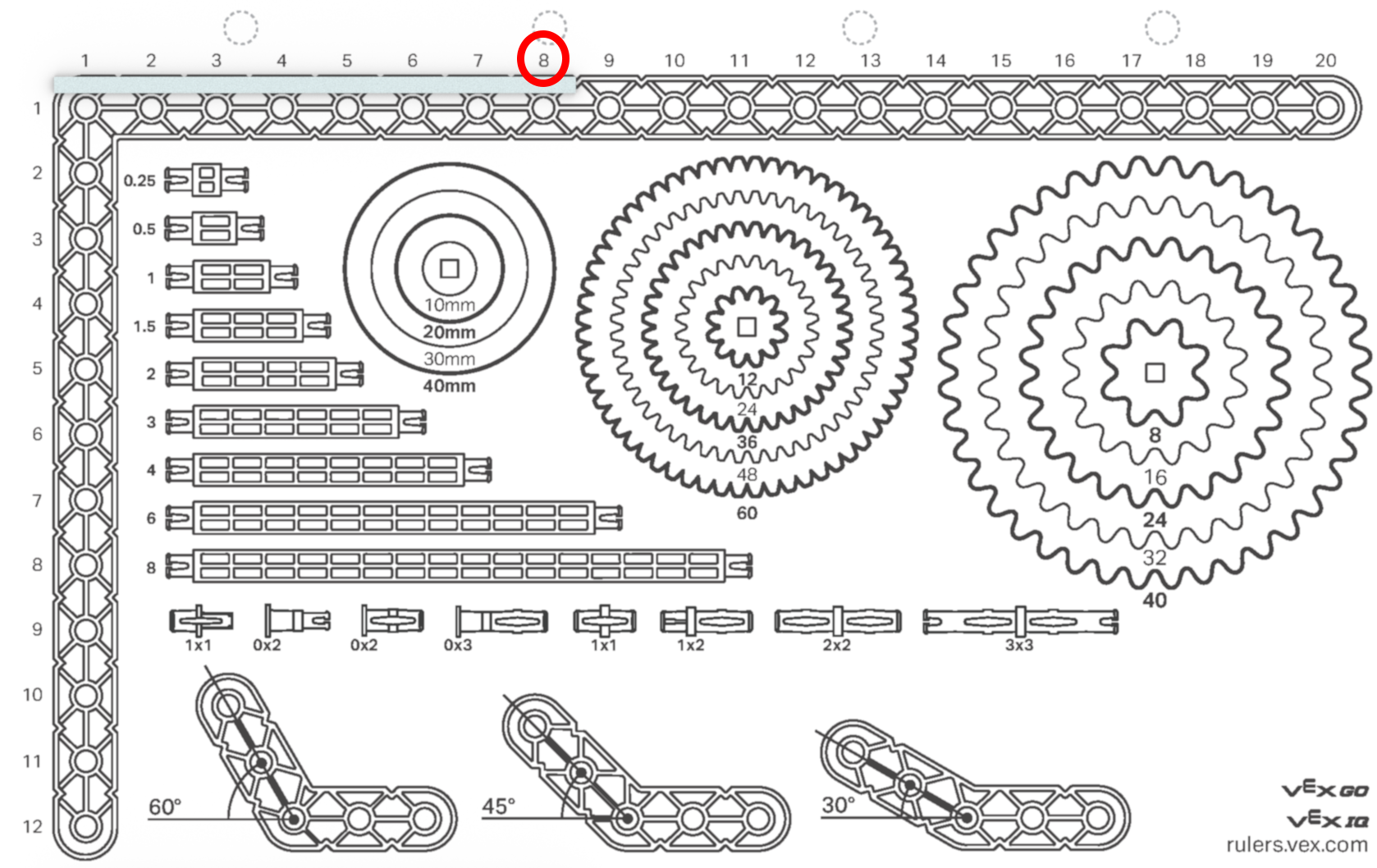

Žingsnio naudojimas veleno ilgiui matuoti. Šiame pavyzdyje parodytas 8 žingsnių velenas.
Naudojant colius / milimetrus, kad išmatuotų veleno ilgį. Šiame pavyzdyje parodytas 4 colių velenas (4 coliai / 102 milimetrai).

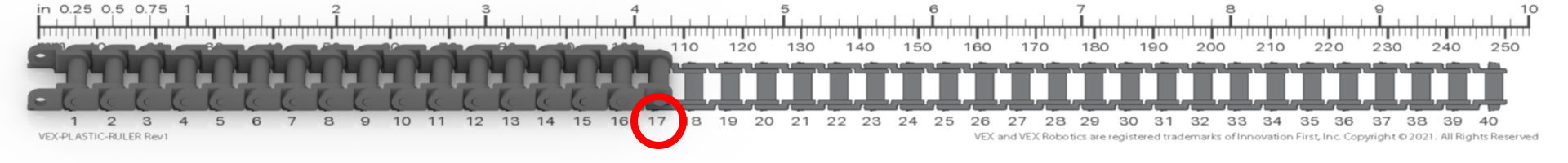

Grandinės grandžių skaičiaus matavimas grandinės / žvaigždutės sistemoje.
