V5 valdiklio supratimas – VEX biblioteka

V5 valdiklyje yra dvi analoginės vairasvirtės ir 12 mygtukų į pažįstamą vaizdo žaidimų stiliaus dizainą, skirtą įvairiapusiškam tvarkyklės valdymui.

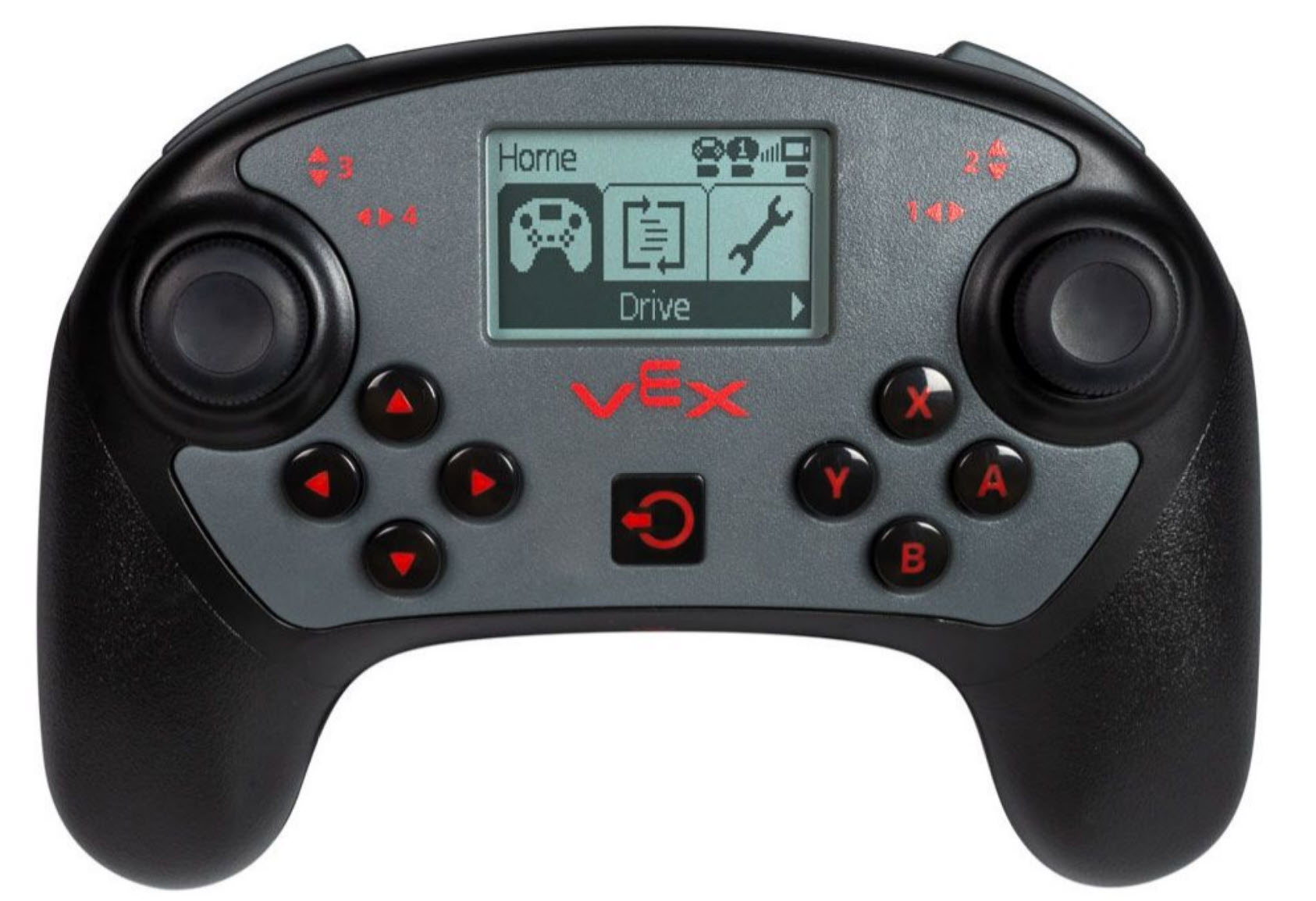

Vartotojo vaizdas į V5 valdiklį, kuriame matomas jo LCD ekranas, du analoginiai valdymo svirtys ir 12 mygtukų. Valdiklio pagrindinėje pusėje, šalia vairasvirtių, yra 8 apskriti mygtukai, išdėstyti dviejose keturių mygtukų grupėse, o priekinėje pusėje – keturi mygtukai ant pečių.

Valdiklis turi programuojamą haptinį grįžtamąjį ryšį ir įmontuotą VEXnet 3.0 radiją bei Bluetooth® belaidžiam ryšiui su V5 Brain naudojant V5 Robot Radio.

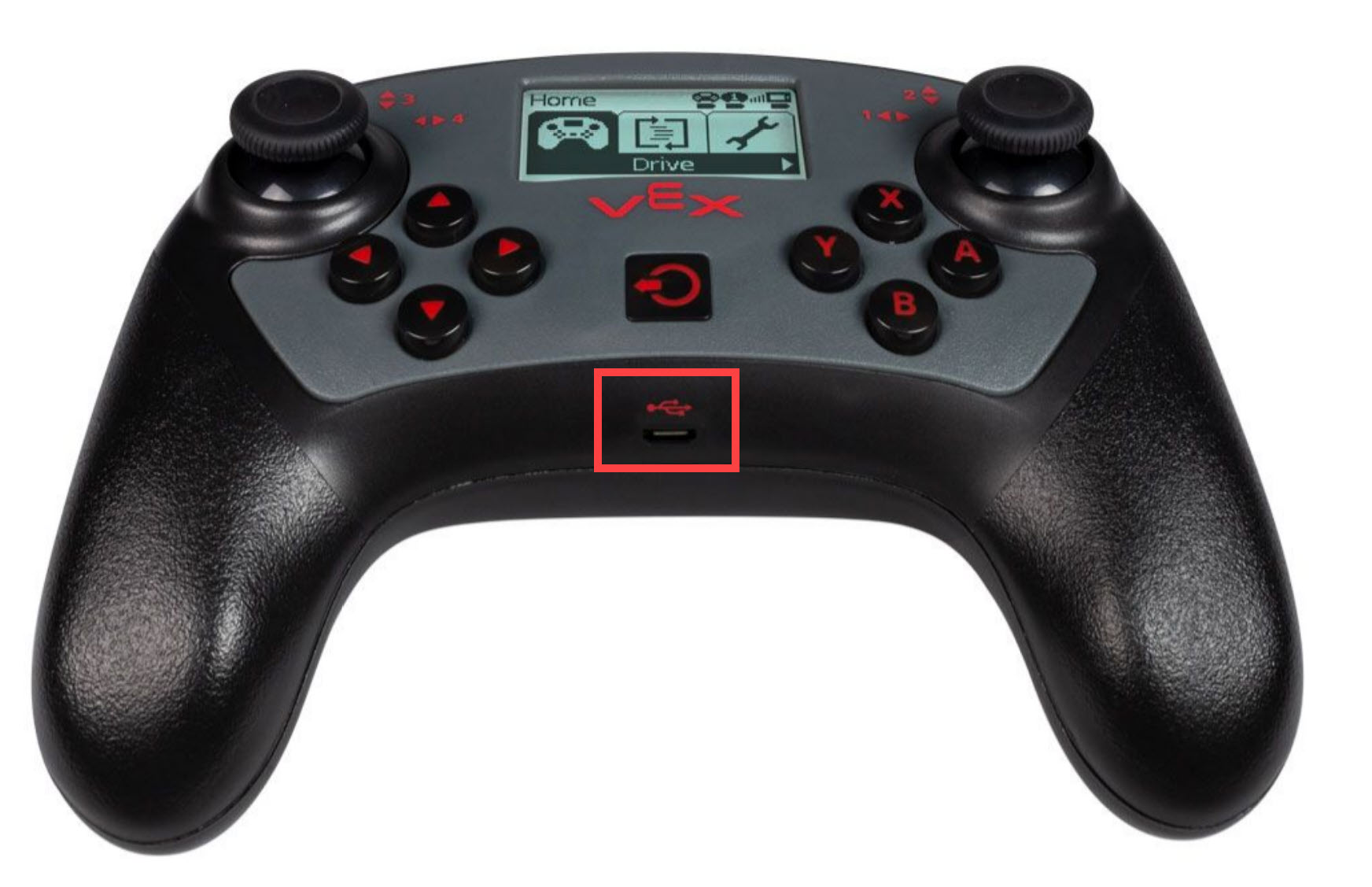

V5 valdiklis su paryškintu mini USB prievadu. Šis prievadas naudojamas įkrovimui ir belaidžiam programavimui su „V5 Robot Brain“.

Įkraunama integruota 3,7 V ličio jonų baterija užtikrina pakankamą įkrovimą, kad galėtumėte įveikti kelias pamokas arba visą dieną varžytis.

Baterija patogiai įkraunama per mini USB jungtį, kuri taip pat leidžia belaidžiu būdu programuoti ir derinti naudojant V5 Robot Brain.

V5 valdiklio LCD ekrano stambus vaizdas, leidžiantis valdyti V5 roboto smegenis ir pradėti projektus iš paties valdiklio. Ekrane rodomas pagrindinis meniu, o virš jo yra piktogramos, rodančios valdiklio ryšio būseną.

Valdiklio LCD ekranas (su foniniu apšvietimu baltu ir raudonu šviesos diodais) leidžia gauti informaciją realiuoju laiku ir gali būti pritaikytas naudojant VEXcode.

Tai taip pat leidžia paleisti ir sustabdyti programas iš valdiklio.

Be to, galite naudoti varžybų treniruočių režimą sinchronizuoti su kitais robotais ir vykdyti treniruotes.

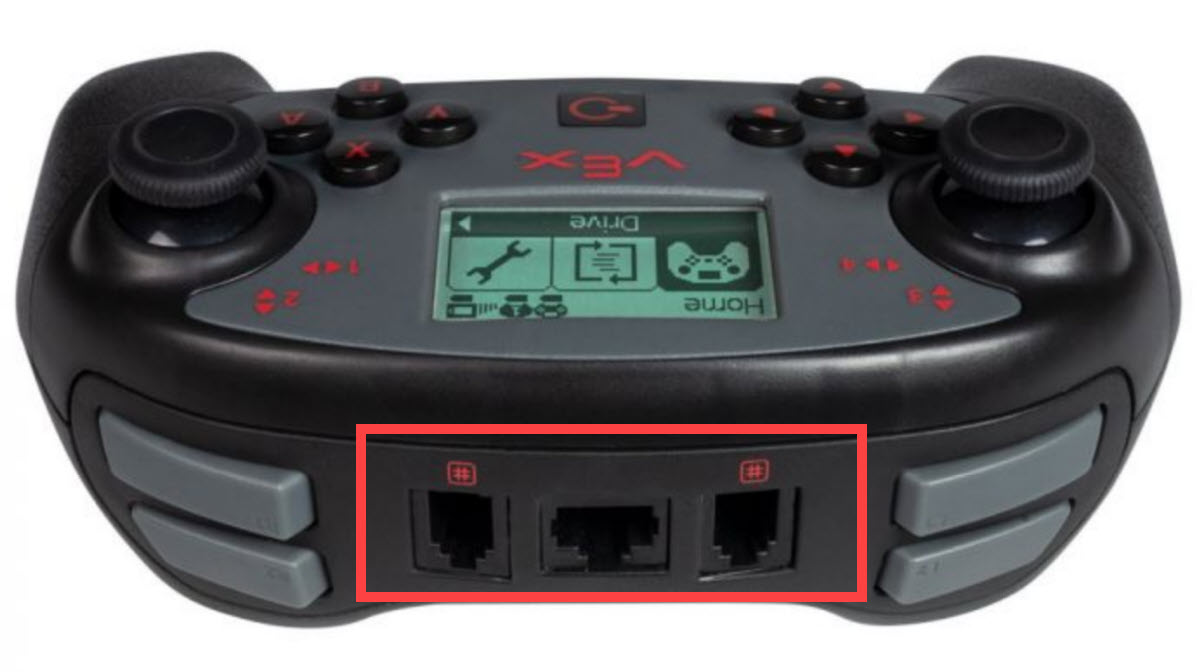

V5 valdiklio priekinė pusė su dviem išmaniaisiais prievadais ir vienu „Competition Port“, paryškintu tarp valdiklio pečių mygtukų.

Jūsų V5 valdiklis turi du išmaniuosius prievadus, patogiai išdėstytus priekyje, kuriuos galima naudoti V5 valdikliui sinchronizuoti su V5 roboto smegenimis ir baigti programinės įrangos atnaujinimus.

Jie taip pat gali būti naudojami norint prisijungti prie partnerio V5 valdiklio ir padvigubinti turimas roboto funkcijas, kurias galima valdyti.

Priekyje yra varžybų prievadas, leidžiantis prisijungti prie VEX Robotics Competition lauko valdymo pulto.

V5 valdiklio specifikacijos

	V5 belaidžio valdiklio specifikacijos
Vartotojo sąsaja	Integruotas nespalvotas LCD ekranas, 128 x 64 pikselių, foninis apšvietimas su baltais arba raudonais šviesos diodais
Sąsajos funkcijos	Programų pasirinkimas, paleidimas, stabdymas Roboto, valdiklio ir partnerio akumuliatoriaus lygis Radijo ryšio tipas ir signalo stiprumas Varžybų režimo indikacija Kalbos pasirinkimas (10 pasirinkimų).
Vartotojų atsiliepimai	Iki (3) eilučių daugiakalbio teksto LCD ekrane Iki (3) grafinių valdiklių su (1) teksto eilute
Belaidis	„VEXnet 3.0“ ir „Bluetooth 4.2 atsisiuntimas ir derinimas 200 kbps greičiu
Analoginė ašis	2 valdymo svirtys
Mygtukai	12
Papildoma funkcija	Haptinis vibracijos variklis
Baterijos tipas	Ličio jonų
Baterijos veikimo laikas	8–10 valandų
Baterijos įkrovimo laikas	1 valanda
Automatinis miego režimas	Taip
Partnerio prievadas	Taip
Partnerio valdiklio tipas	V5 valdiklis
Svoris	0,77 svaro (350 g)

Daugiau informacijos apie V5 valdiklį rasite šiuose straipsniuose.
