3 laidų skaitmeninių įvesties ir skaitmeninių išvesties įrenginių konfigūravimas naudojant VEXcode V5 – VEX biblioteka

Pradėjus programuoti su VEXcode V5, skaitmeninio įėjimo ir skaitmeninio išėjimo blokai nebus rodomi įrankių dėžėje, kol jie nebus sukonfigūruoti.

Skaitmeninio įvesties arba skaitmeninio išvesties 3 laidų įrenginio pridėjimas

Norėdami sukonfigūruoti skaitmeninės įvesties arba skaitmeninės išvesties įrenginį:

„VEXcode V5“ įrankių juosta su paryškinta įrenginių piktograma tarp kodo peržiūros ir spausdinimo konsolės piktogramų.

Pasirinkite mygtuką Įrenginiai, kad atidarytumėte langą Įrenginiai.

„VEXcode V5“ įrenginių meniu su rodomu mygtuku „Pridėti įrenginį“.

Pasirinkite „Pridėti įrenginį“.

„VEXcode V5“ įrenginių meniu, pasirinkus mygtuką „Pridėti įrenginį“. Paryškinta parinktis „3 laidai“.

Pasirinkite '3-WIRE'.

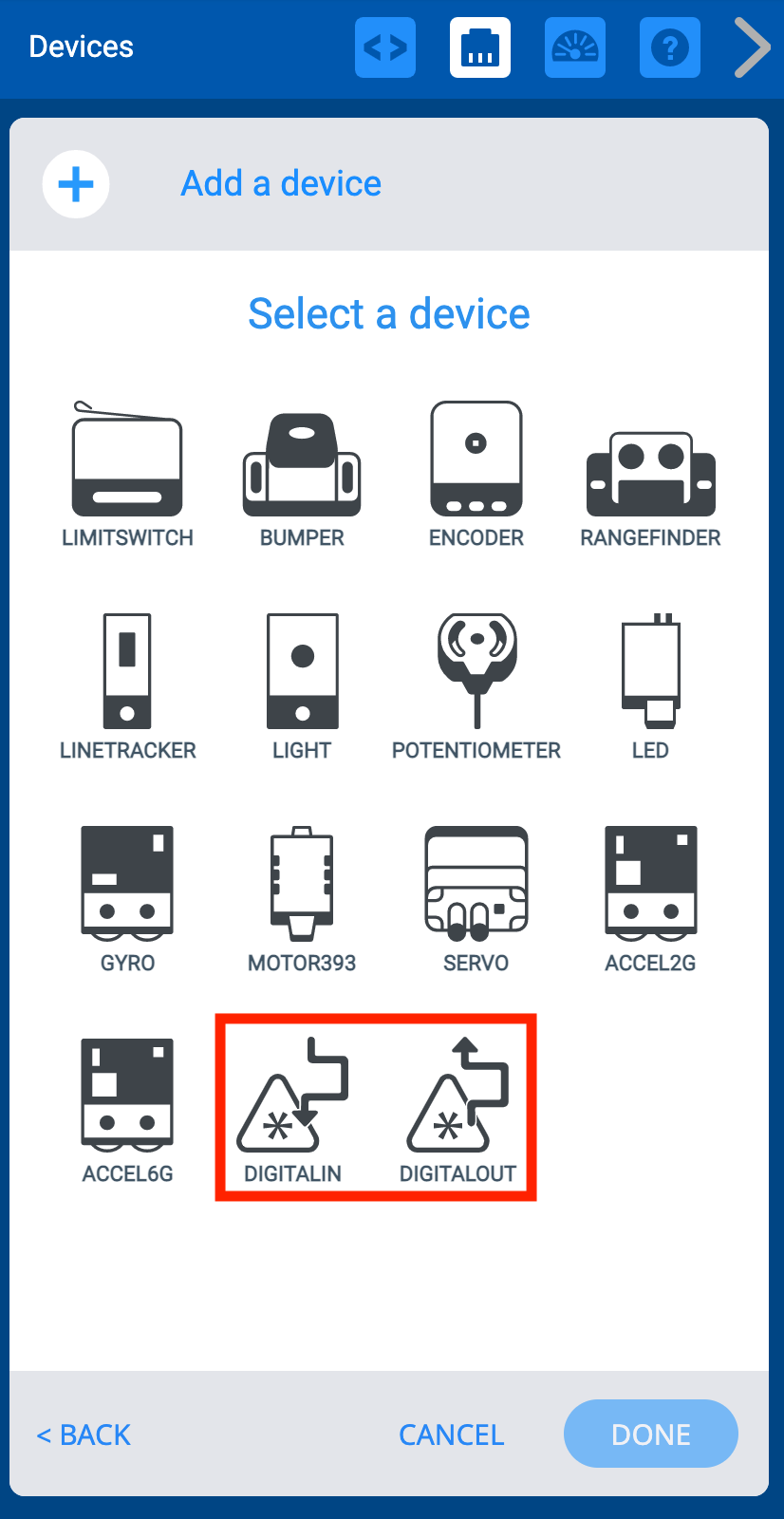

„VEXcode V5“ įrenginių meniu, pasirinkus 3 laidų įrenginio parinktį. Rodomas 3 laidų įrenginių meniu ir paryškintos skaitmeninės įvesties ir skaitmeninės išvesties parinktys.

Pasirinkite „DIGITALIN“ arba „DIGITALOUT“.

„VEXcode V5“ įrenginių meniu, nustačius naujo įrenginio prievadą į A. Žemiau paryškintas mygtukas „Atlikta“.

Pasirinkite, prie kurio VEX V5 Brain prievado prijungtas įrenginys. Prievadai, kurie jau sukonfigūruoti kitiems įrenginiams, bus nepasiekiami. Pasirinkę prievadą, pasirinkite „Atlikta“, kad pateiktumėte įrenginio konfigūraciją, arba „Atšaukti“, kad grįžtumėte į įrenginių meniu.

pastaba: Pasirinkus „Atšaukti“, bus anuliuoti visi įrenginio pakeitimai ir jie nebus konfigūracijos dalis.

Skaitmeninio įvesties arba skaitmeninio išvesties 3 laidų įrenginio prievado numerio keitimas

„VEXcode V5“ įrenginių meniu su anksčiau pridėtais skaitmeninės įvesties ir išvesties įrenginiais.

Įrenginio prievado numerį galite pakeisti pasirinkę jį lange Įrenginiai.

„VEXcode V5“ įrenginių meniu pakeitus įrenginio prievadą į C. C prievado parinktis dabar yra žalios spalvos. Žemiau paryškintas mygtukas „Atlikta“.

Prievado pasirinkimo ekrane pasirinkite kitą prievadą ir prievado numeris taps žalias. Tada pasirinkite „Atlikta“, kad pateiktumėte pakeitimą.

VEXcode V5 Digital rodomas loginiame bloke su atidarytu įrenginio išskleidžiamuoju meniu. Išskleidžiamajame meniu rodomas naujas „Digital In“ įrenginio pavadinimas „DigitalInC“.

Jei pakeisite įrenginio, kuris jau naudojamas jūsų projekte, prievadą, naudodami išskleidžiamąjį meniu turėsite atnaujinti įrenginio pavadinimą bloke į naują pavadinimą.

Skaitmeninio įvesties arba skaitmeninio išvesties 3 laidų įrenginio pervadinimas

„VEXcode V5“ įrenginių langas su rodomomis skaitmeninio įvesties parinktimis. Aukščiau esantis įrenginio pavadinimas yra paryškintas, nurodant, kad jį galima pervadinti.

Galite pervardyti įrenginį pakeisdami pavadinimą teksto laukelyje prievado pasirinkimo ekrano viršuje. Jei pasirinksite netinkamą pavadinimą, teksto laukelis bus paryškintas raudonai, kad tai parodytų. Tada pasirinkite „Atlikta“, kad pateiktumėte įrenginio konfigūracijos pakeitimus.

pastaba: Norėdami gauti daugiau informacijos apie kintamųjų ir įrenginių pavadinimo taisykles, peržiūrėkite šį VEX bibliotekos straipsnį.

VEXcode V5 Digital rodomas loginiame bloke su atidarytu įrenginio išskleidžiamuoju meniu. Išskleidžiamajame meniu rodomas naujas skaitmeninio įvesties įrenginio pavadinimas „SignalIn“.

Jei pakeisite įrenginio, kuris jau naudojamas jūsų projekte, pavadinimą, naudodami išskleidžiamąjį meniu turėsite atnaujinti įrenginio pavadinimą bloke į naują pavadinimą.

Skaitmeninio įvesties arba skaitmeninio išvesties 3 laidų įrenginio ištrynimas

„VEXcode V5“ įrenginių langas su rodomomis skaitmeninio įvesties parinktimis. Žemiau paryškintas mygtukas „Ištrinti“.

Įrenginį galima ištrinti, prievado pasirinkimo ekrano apačioje pasirinkus parinktį „Ištrinti“.

pastaba: jei ištrinsite įrenginį, kuris jau naudojamas jūsų projekte, jūsų projektas sugeneruos klaidą, jei bandysite jį atsisiųsti, kol taip pat ištrinsite blokus, kurie naudojo ištrintą įrenginį.
