Variklių grupės konfigūravimas VEXcode V5

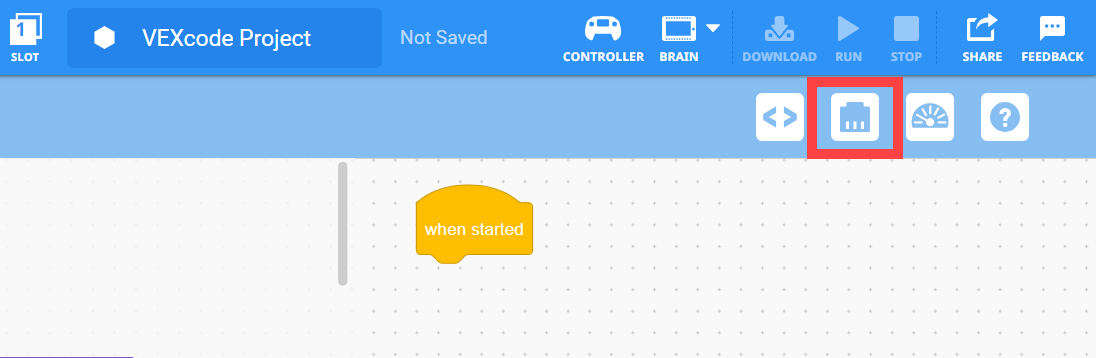

Norėdami sukonfigūruoti variklių grupę, pasirinkite mygtuką Įrenginiai, kad atidarytumėte langą Įrenginiai.

Pasirinkite „Pridėti įrenginį“.

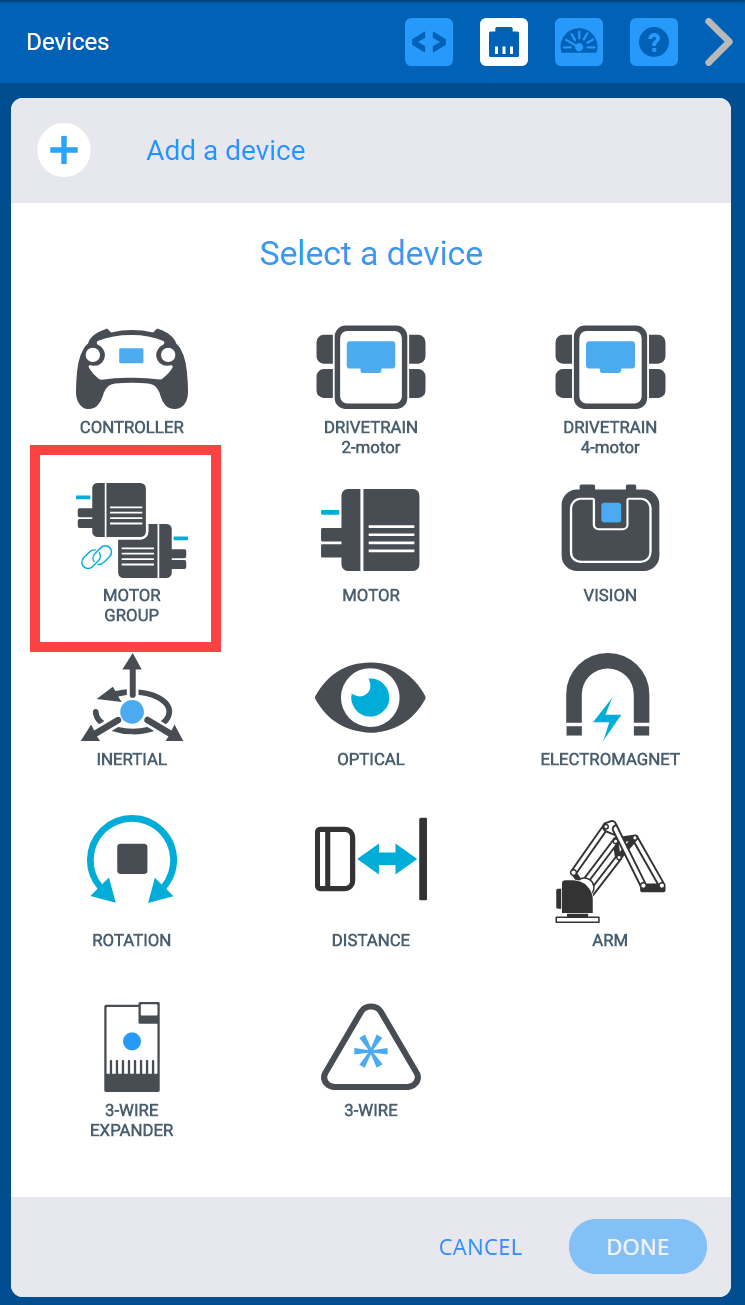

Pasirinkite „Motorinė grupė“.

Pasirinkite, prie kurių V5 Brain prievadų yra prijungti variklių grupės varikliai. Prievadai, kurie jau sukonfigūruoti kitiems įrenginiams, bus nepasiekiami.

Sukonfigūravus variklių grupę, pasirinkite „Atlikta“, kad pateiktumėte įrenginį konfigūruoti.

Pastaba: Pasirinkus „Atšaukti“, bus anuliuoti visi įrenginio pakeitimai ir jie nebus konfigūracijos dalis.

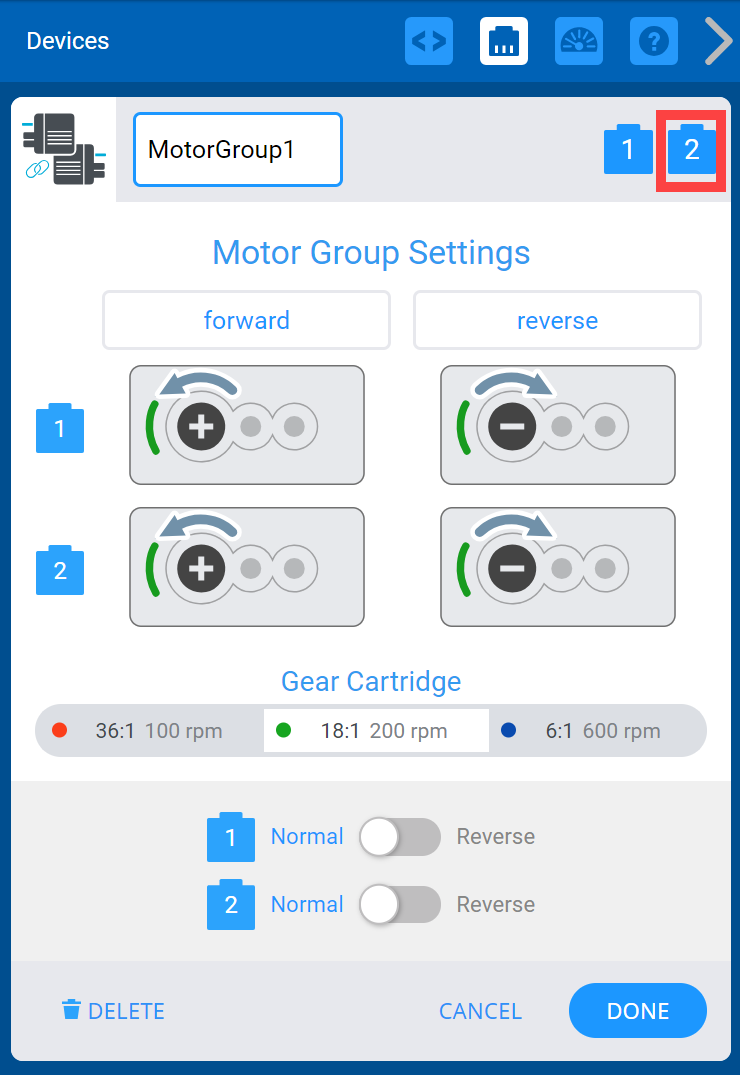

Galite pakeisti variklio prievado numerį pirmiausia pasirinkę variklių grupę lange Įrenginiai.

Tada viršutiniame dešiniajame parinkčių ekrano kampe pasirinkite prievado, kurį norite pakeisti, kištuko piktogramą.

Prievado pasirinkimo ekrane pasirinkite jo prievadą ir prievado numeris taps žalias. Tada pasirinkite „Atlikta“, kad pateiktumėte pakeitimą.

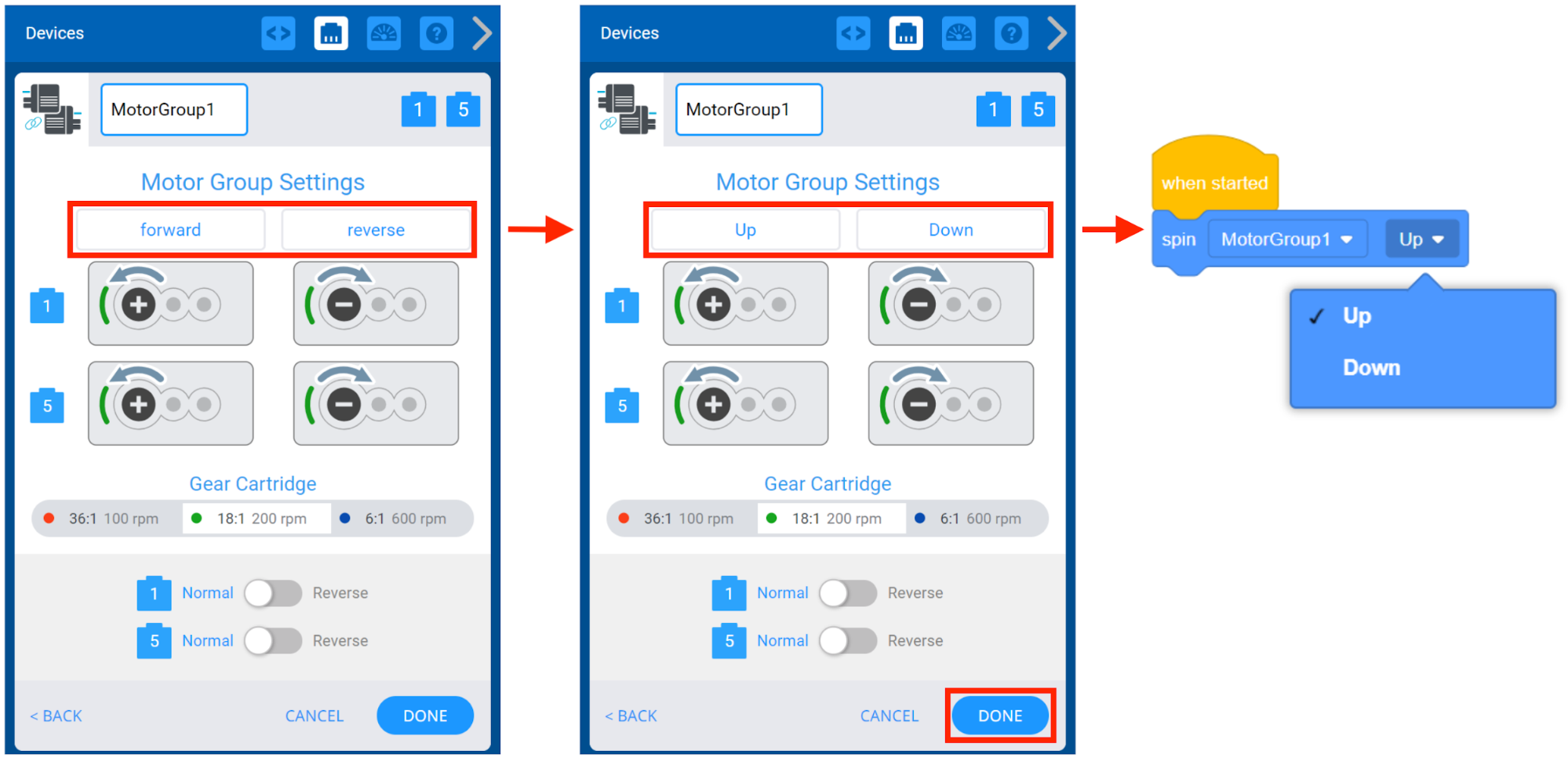

Variklių grupės parinkčių ekranas leidžia pervardyti variklio sukimosi kryptis iš numatytųjų „pirmyn“ ir „atgal“. Pavyzdžiui, jei konfigūruojate rankų variklio grupę, galite pervardyti nuorodas į „Aukštyn“ ir „Žemyn“. Tada pasirinkite „Atlikta“, kad pateiktumėte įrenginio konfigūracijos pakeitimus.

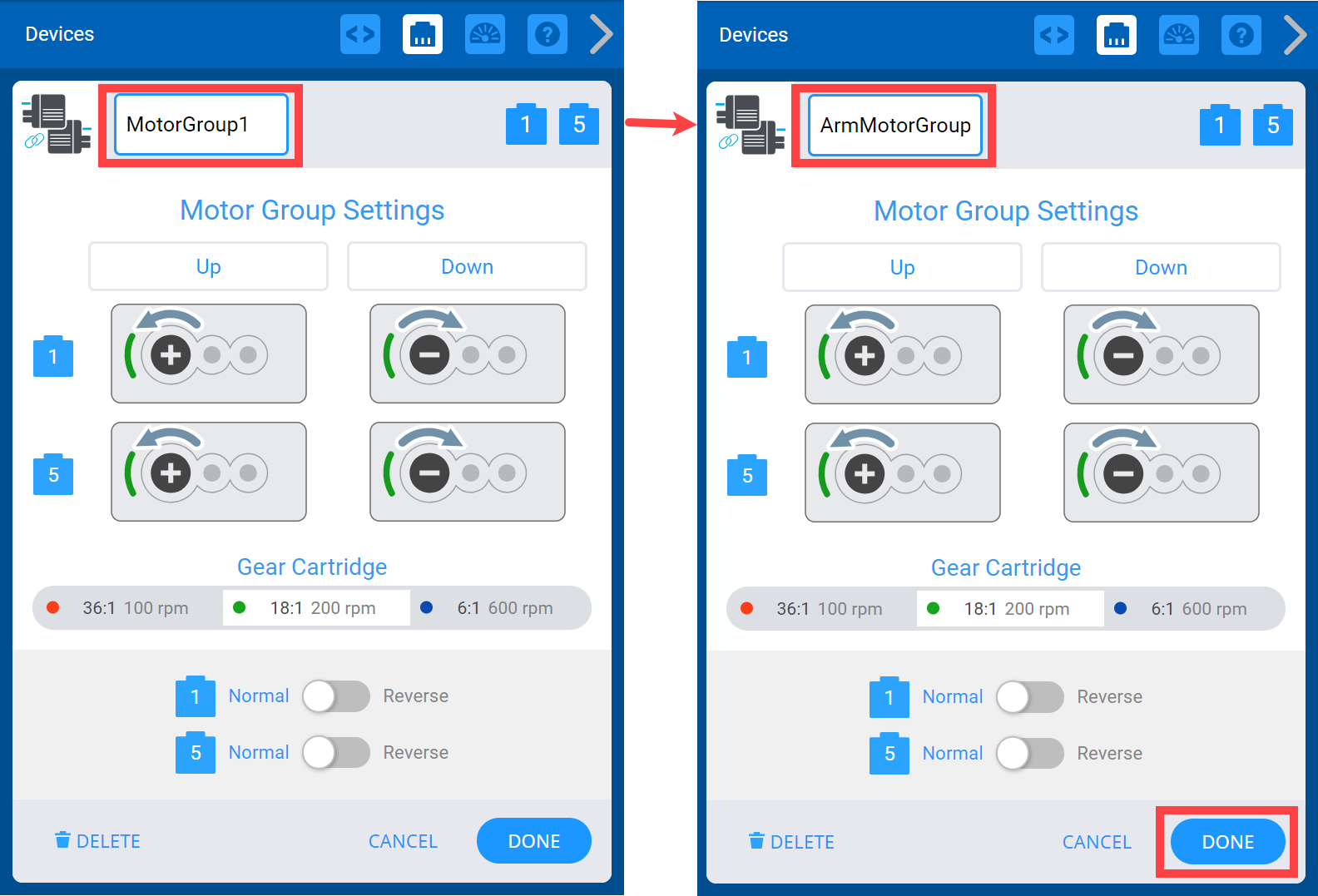

Taip pat galite pervardyti variklių grupę, pakeisdami pavadinimą teksto laukelyje Parinkčių ekrano viršuje. Jei pasirinksite netinkamą pavadinimą, teksto laukelis bus paryškintas raudonai, kad tai parodytų. Tada pasirinkite „Atlikta“, kad pateiktumėte įrenginio konfigūracijos pakeitimus.

Pastaba: Norėdami gauti daugiau informacijos apie kintamųjų ir įrenginių pavadinimo taisykles, peržiūrėkite šį straipsnį iš VEX bibliotekos.

Jei pakeisite variklio, kuris jau naudojamas jūsų projekte, pavadinimą, naudodami išskleidžiamąjį meniu turėsite atnaujinti variklio pavadinimą bloke į naują pavadinimą.

Parinkčių ekranas taip pat leidžia pakeisti variklių kryptį.

Kai variklis buvo apverstas, pasirinkite „Atlikta“, kad pateiktumėte konfigūracijos pakeitimus.

Pastaba: jei du variklių grupės varikliai yra atsukti vienas į kitą, pvz., kai du varikliai dalijasi vienu velenu, vieną iš variklių reikės apsukti arba abu varikliai kovos vienas prieš kitą. Norėdami gauti daugiau informacijos apie kūrimą naudojant VEX V5 variklių grupes, šį straipsnį iš VEX bibliotekos.

Variklių grupę taip pat galima ištrinti pasirinkus parinktį „Ištrinti“ ekrano apačioje.

Pastaba: jei ištrinsite variklių grupę, kuri jau naudojama jūsų projekte, projektas neveiks tol, kol nebus ištrinti ir tą variklių grupę naudojantys blokai.

Parinkčių ekrane taip pat galima pakeisti pavarų kasetę.

Pastaba: pakeitus variklio pavarų kasetę, pasikeis ir variklio spalvos indikatorius, o variklių grupės varikliai turi turėti tą pačią pavarų kasetę.

Jei sukonfigūravote ir valdiklį, ir variklių grupę, galite sukonfigūruoti valdiklio mygtukus, kad valdytų visą variklių grupę, o ne vieną variklį.
