V5 Workcell Kit saugykla – 1 dėžė: STEM Labs aparatinė įranga

Šiame straipsnyje bus aptariamos V5 Workcell rinkinio dalys, kurios bus suskirstytos į 1 saugojimo dėžę.

Yra du komponentai, skirti tvarkyti Storage Bin 1:

V5 darbo vietos rinkinio 1 dėklo laikymo dėžės vaizdas iš viršaus.

Padėklas

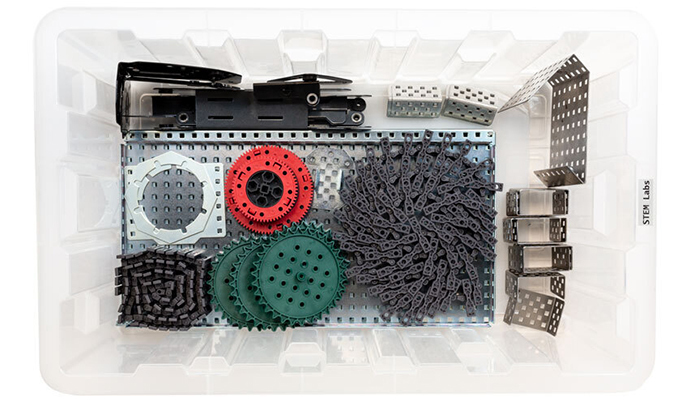

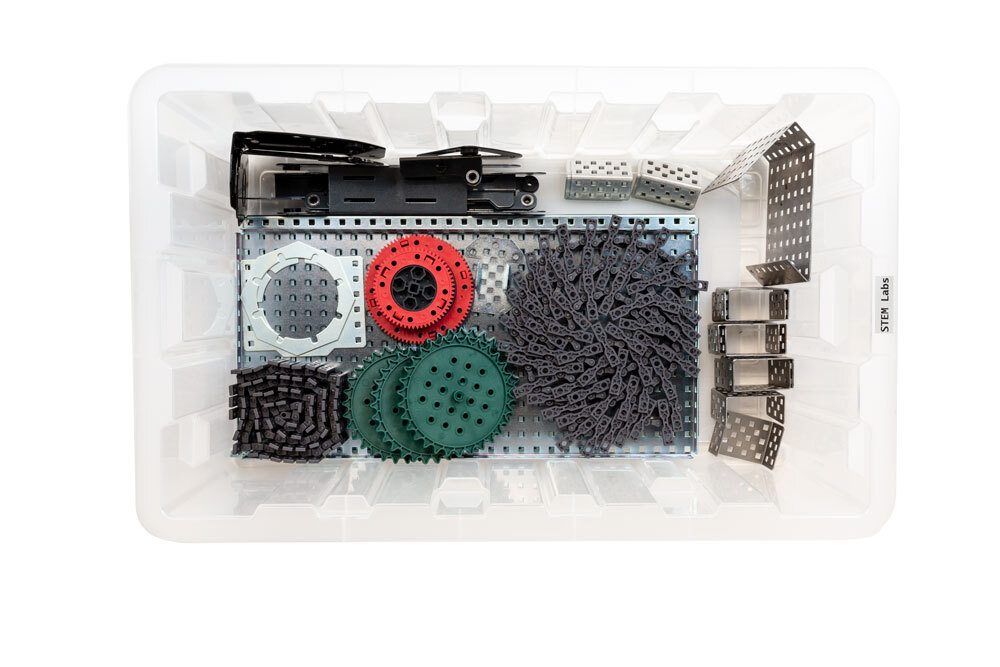

V5 Workcell rinkinio 1-ojo sandėliavimo dėžės pagrindas, žiūrint iš viršaus.

Bazė

Šiame straipsnyje kiekviena dalis tvarkoma 1 langelyje ir pateikiama tokia informacija lentelės forma iš kairės į dešinę:

  • Dalis: Tai yra dalies pavadinimas. Hipersaitai pateikiami atsarginėms dalims, kurias galima įsigyti atskirai adresu vexrobotics.com.
  • Nuotrauka: Tai dalies vaizdas. Naudokite tai kaip nuoroda, kai išpakuojate rinkinį ir kuriate V5 Workcell.
  • Dalies numeris: Jei dalis yra didesniame rinkinyje, maišelyje ar dėžutėje, pateikiamas komplekto, maišelio ar dėžutės dalies numeris ir atskiros dalies numeris. Šie dalių numeriai gali būti naudingi išpakuojant rinkinį ir kuriant V5 Workcell.
  • Kiekis: Tai kiekvienos pateiktos dalies kiekis. Naudokite tai, kad įsitikintumėte, jog kiekvienoje dėžės arba dėklo vietoje yra tinkamas dalių skaičius, kai išimame dėžutę.
  • Krepšys Pastabos: Šiame stulpelyje pateikiama informacija apie tai, kaip bus gauta dalis ar dalys tame rinkinyje, maišelyje ar dėžutėje. Jei dalys yra didesniame rinkinyje, maišelyje ar dėžutėje, kaip nuoroda pateikiamas etiketės vaizdas. Naudokite juos kaip nuorodas, kai išpakuojate rinkinį.
  • Vieta: Tai yra Dėklo arba Dėklo vaizdas su paryškinimu, kur dalis turi būti dedama į tą dėžę arba dėklą. Ši informacija taip pat gali būti naudinga kuriant V5 Workcell, jei reikia priminimo, kur yra dalis.
    • Naudingi patarimai: Jie pateikiami stulpelyje Vieta. Šios užuominos suteikia papildomo konteksto arba informacijos apie pakuotę, dalių numerius arba patarimus dėl papildomos organizacijos.

1 saugojimo dėžė: dėklas

dalis Nuotrauka Dalies numeris Kiekis Krepšys Pastabos Vieta

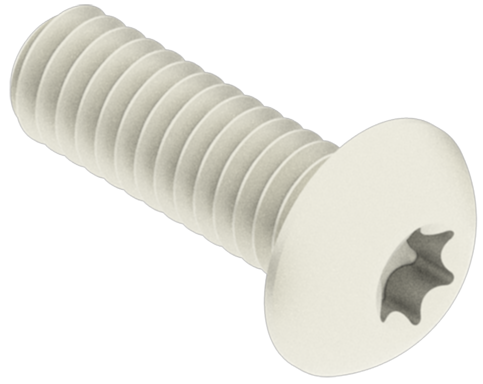

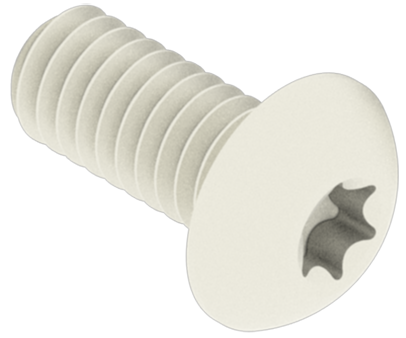

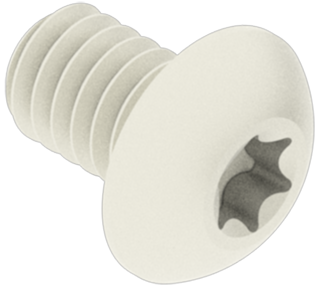

#8-32 x 1/4 colio žvaigždės pavaros varžtas #8-32 x 1/4 colio žvaigždės formos varžtas. 276-4990-001 300 Yra 3 maišeliuose po 100 vnt

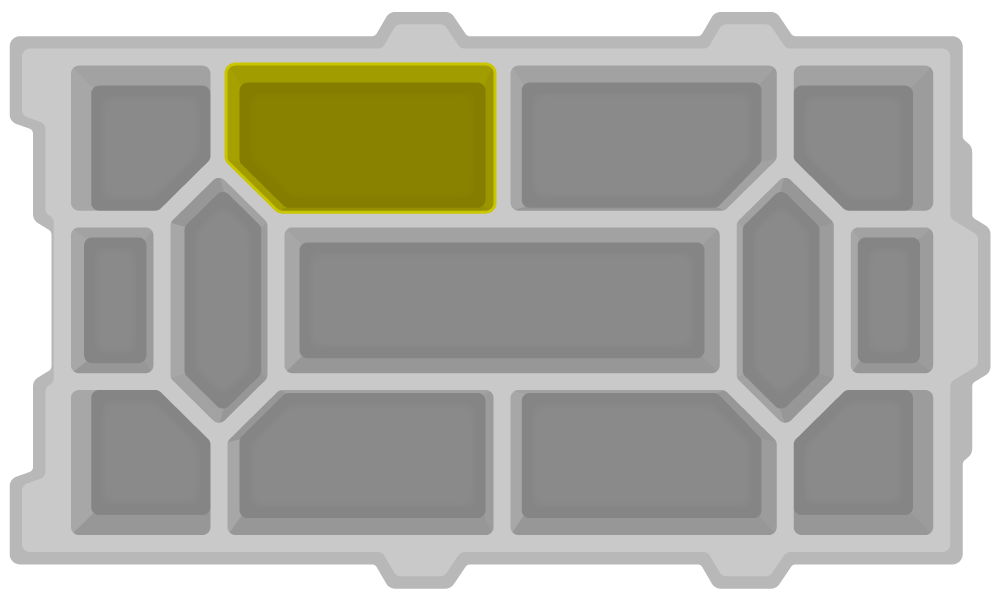

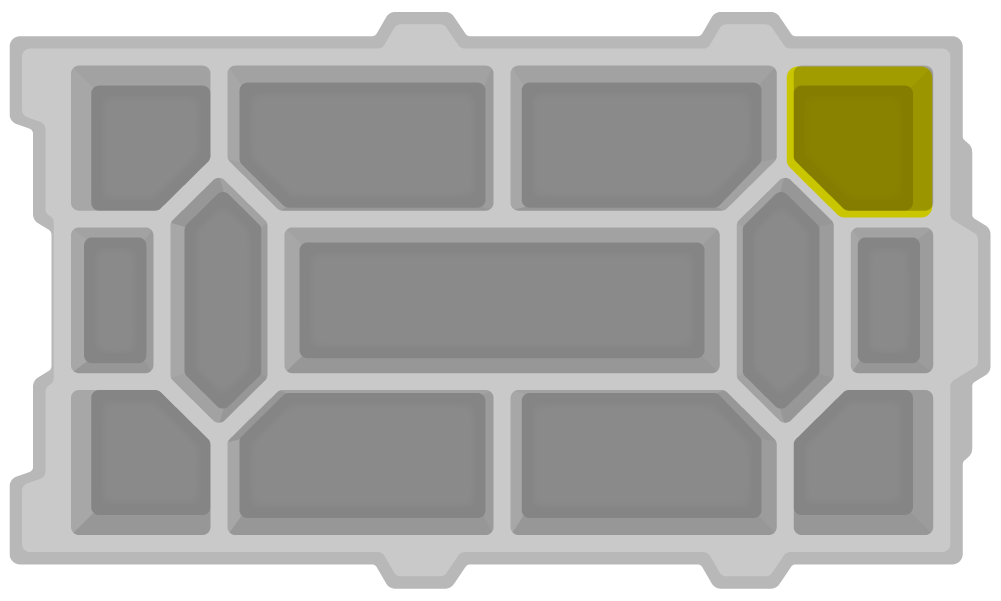

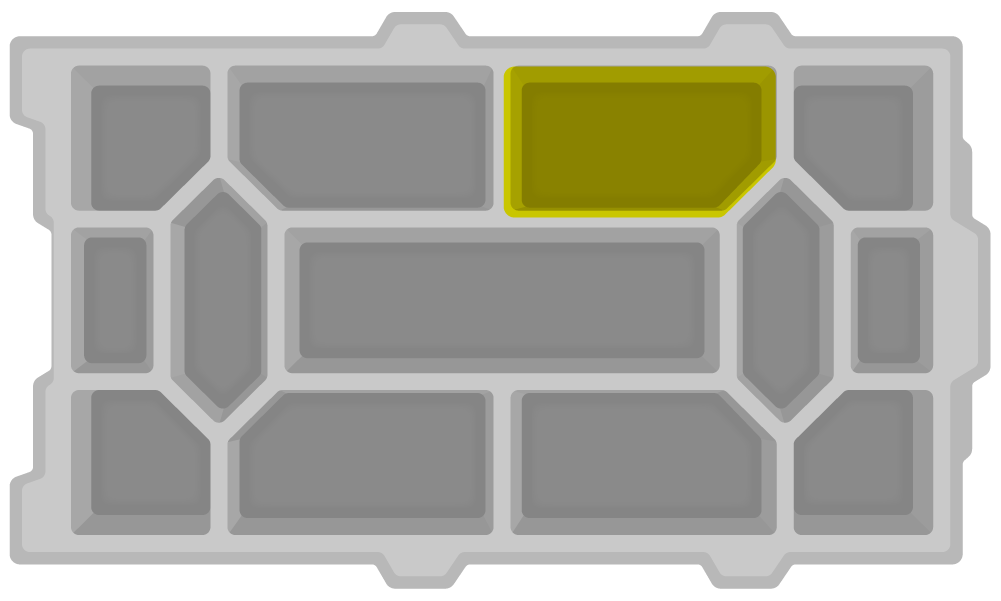

Šios dalies vieta paryškinta dėklo viršutiniame dešiniajame kampe.

Naudingas patarimas:

Naudokite VEX V5 metalinių dalių liniuotę iš rulers.vex.comkad lengvai atskirtumėte ir atpažintumėte skirtingus varžtų dydžius.
#8-32 x 3/8" Star Drive varžtas #8-32 x 3/8 colio žvaigždės formos varžtas. 276-4991-001 100 Yra 1 maišelyje po 100 vnt

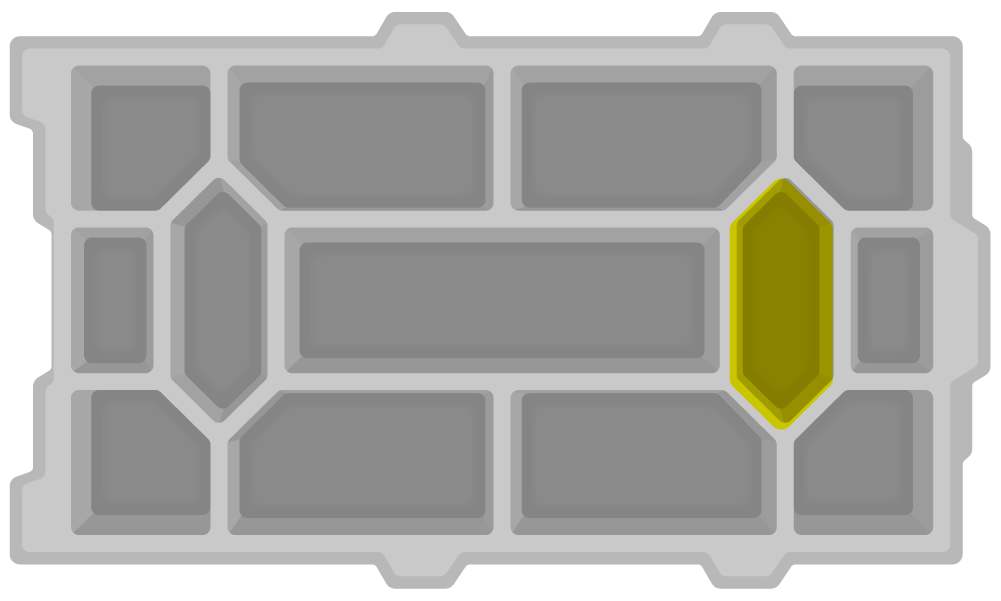

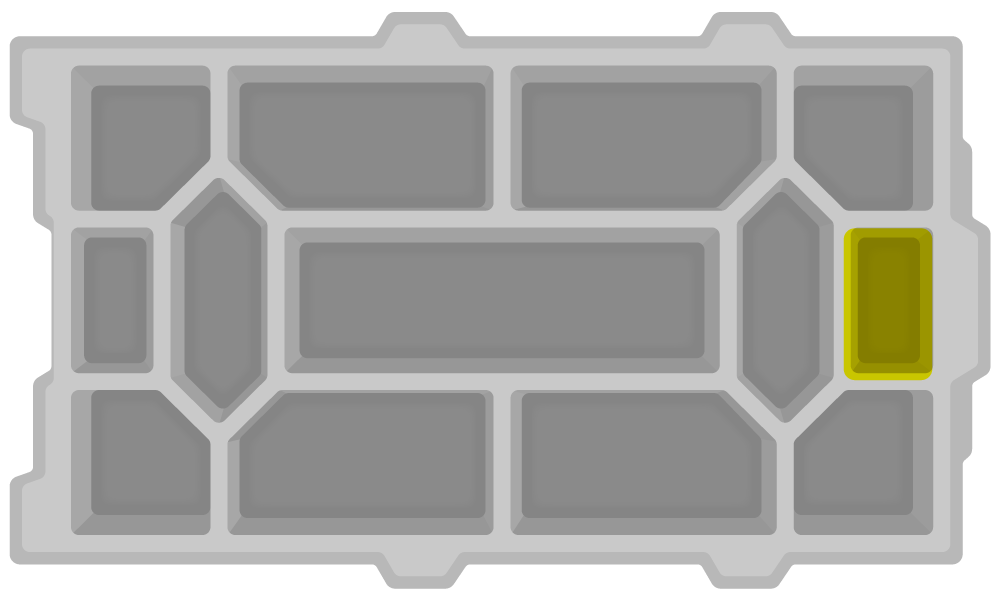

Šios dalies vieta paryškinta dėklo dešinėje pusėje.

Naudingas patarimas:

Naudokite VEX V5 metalinių dalių liniuotę iš rulers.vex.comkad lengvai atskirtumėte ir atpažintumėte skirtingus varžtų dydžius.
#8-32 x 1/2 colio žvaigždės pavaros varžtas #8-32 x 1/2 colio žvaigždės formos varžtas. 276-4992-001 300 Yra 3 maišeliuose po 100 vnt

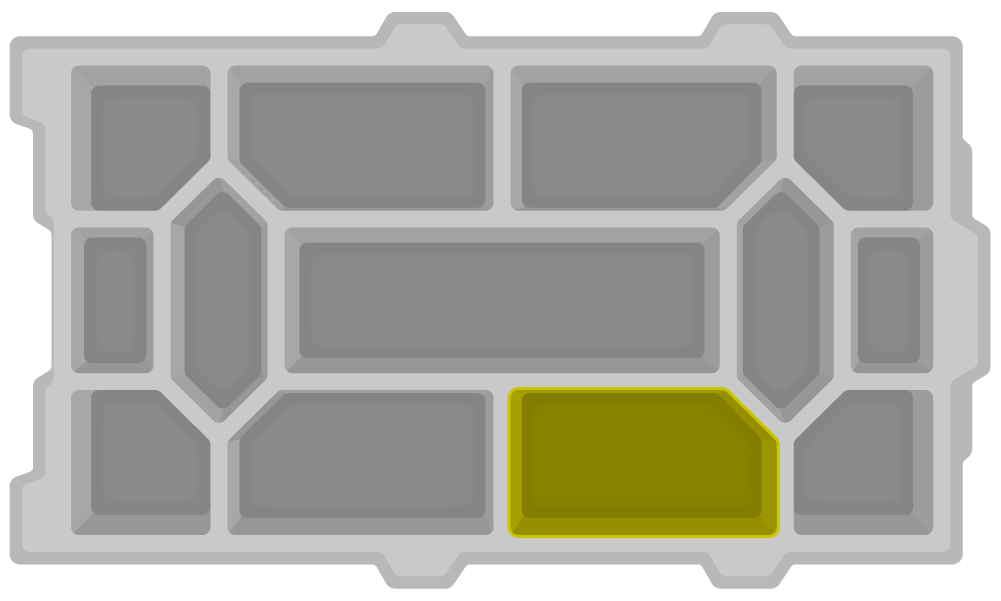

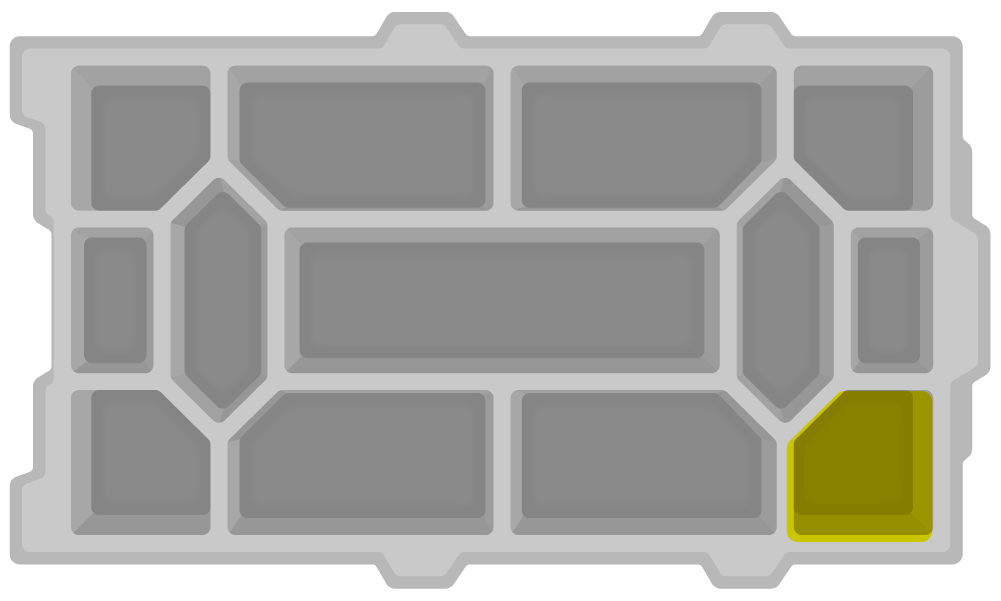

Šios detalės vieta paryškinta dėklo apatiniame dešiniajame kampe.

Naudingas patarimas:

Naudokite VEX V5 metalinių dalių liniuotę iš rulers.vex.comkad lengvai atskirtumėte ir atpažintumėte skirtingus varžtų dydžius.

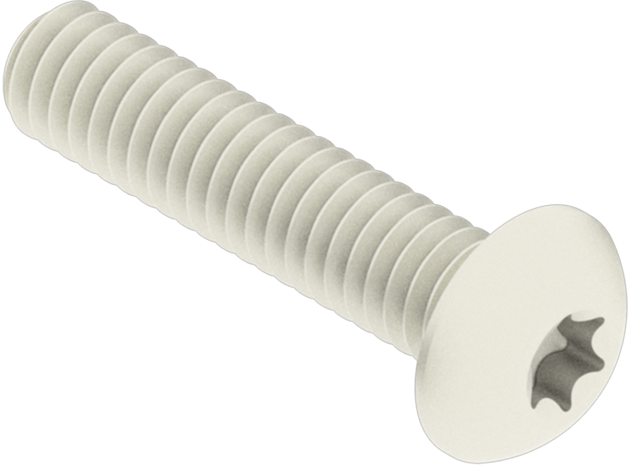

#8-32 x 3/4" Star Drive varžtas #8-32 x 3/4 colio žvaigždės formos varžtas. 276-4994-001 100 Yra 1 maišelyje po 100 vnt

Šios dalies vieta paryškinta dėklo dešinėje pusėje.

Naudingas patarimas:

Naudokite VEX V5 metalinių dalių liniuotę iš rulers.vex.comkad lengvai atskirtumėte ir atpažintumėte skirtingus varžtų dydžius.

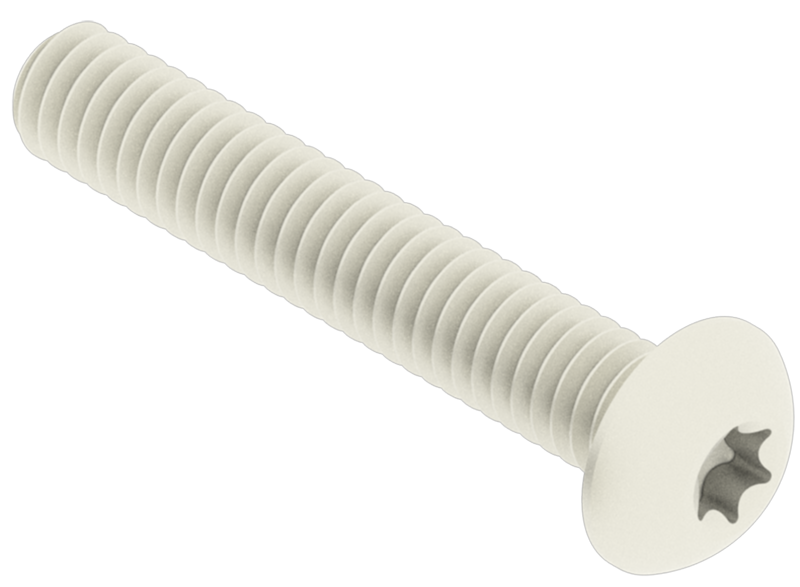

#8–32 x 1 000 colių „Star Drive“ varžtas #8-32 x 1 colio žvaigždės formos varžtas. 276-4996-001 100 Yra 1 maišelyje po 100 vnt

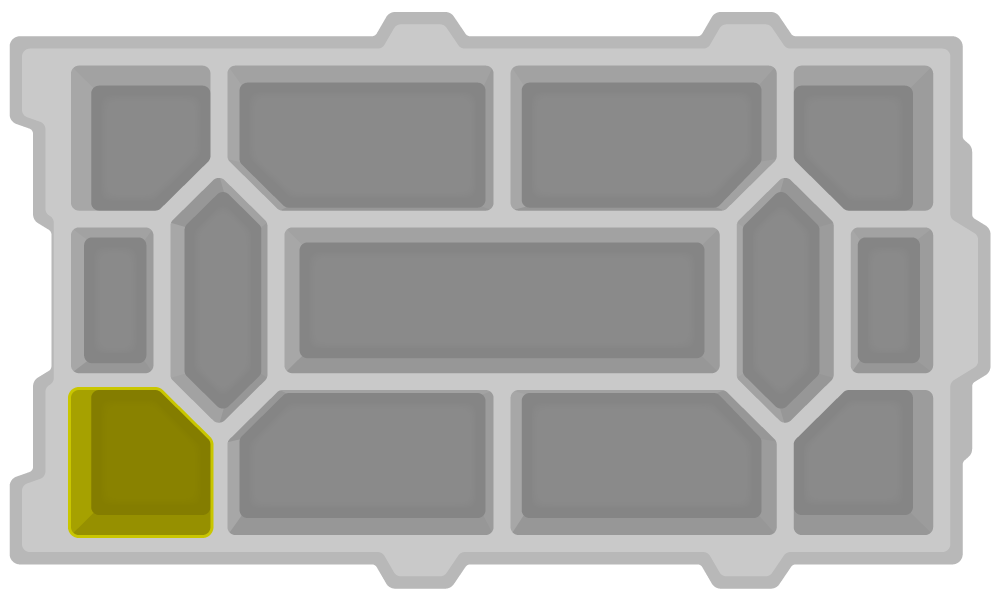

Šios detalės vieta paryškinta dėklo apatiniame kairiajame kampe.

Naudingas patarimas:

Naudokite VEX V5 metalinių dalių liniuotę iš rulers.vex.comkad lengvai atskirtumėte ir atpažintumėte skirtingus varžtų dydžius.

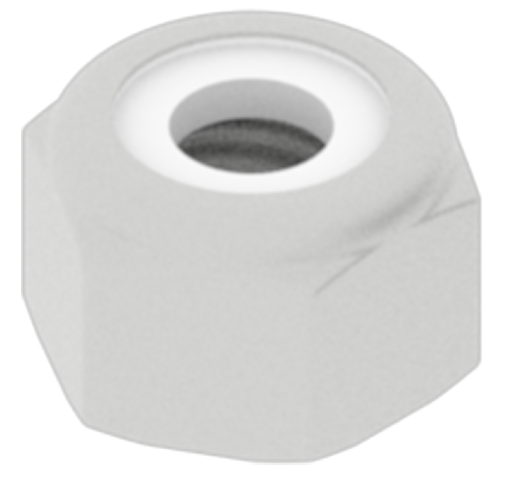

#8-32 Nylock Veržlė #8-32 Nylock veržlė. 275-1027-001 400 Yra 4 maišeliuose po 100 vnt Šios dalies vieta paryškinta dėklo apačioje.

Naudingas patarimas: Išmesdami gabalus į dėklą, išsaugokite maišelius su užtrauktuku. Jas vėliau galima panaudoti įvairiuose maišuose esančioms dalims sutvarkyti.

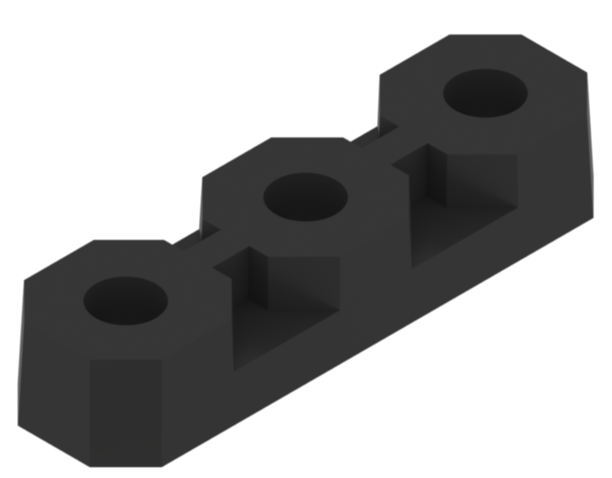

Plokščiasis guolis Plokščias guolis. Šiame maišelyje yra 100 plokščių guolių:
276-6820-806

5 Plokštieji guoliai yra šiame maišelyje:
276-6009-808

Atskiros dalies numeris:
276-1209-001		 105 Yra 5 maišuose po 20.

Paskutiniai 5 vienetai yra šiame maišelyje: Maišelio, kuriame yra trijų tipų dalys, įskaitant plokščius guolius, piktograma. 		Šios dalies vieta paryškinta dėklo apačioje.

Naudingas patarimas: Dėdami gabalus į dėklą, išsaugokite maišelius su užtrauktuku. Jas vėliau galima panaudoti įvairiuose maišuose esančioms dalims sutvarkyti.

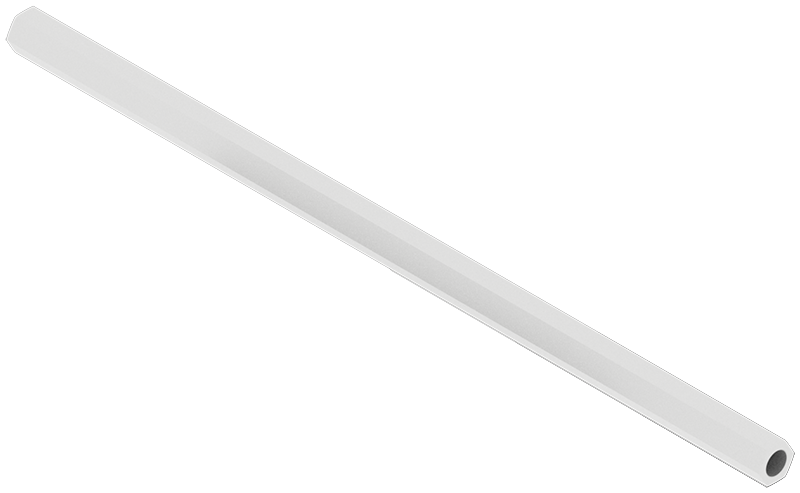

1/2" atskirtis 1/2 colio atstumas. Ši dalis pateikiama atskirame krepšyje:
276-7472-802

Atskiros dalies numeris:
275-1014-001

 40 Šios dalys yra „standoff“ krepšyje

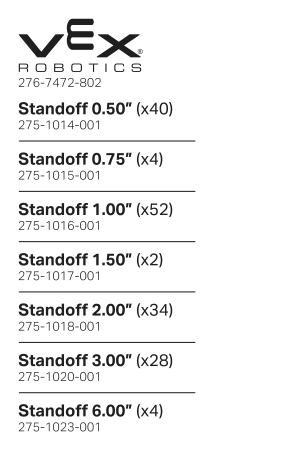

Maišelio, kuriame yra septynių skirtingų ilgių tarpinės, dalių sąrašas.

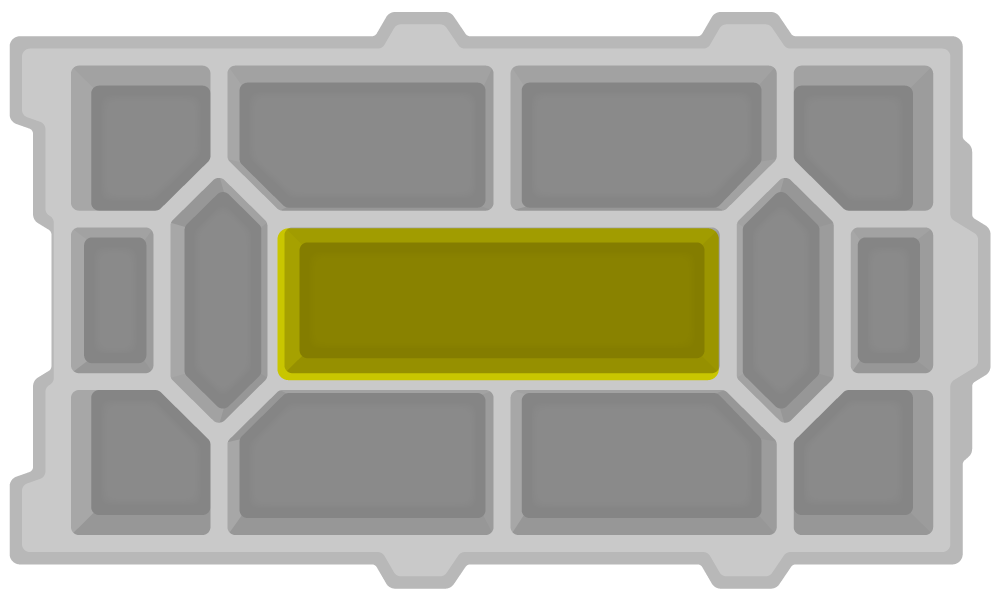

Atskirų detalių vieta yra paryškinta pačiame dėklo centre.

Naudingas patarimas: naudokite papildomus užtrauktuku užsegamus maišelius išpakuodami kartu su juostele ir žymekliu, kad atskiruose maišeliuose atskirtumėte atskirus daiktus pagal dydį, kad juos būtų lengva pasiekti statant. Kiekvieno maišelio išorėje nurodykite atramų dydį ir atskiros dalies numerį.



Naudokite VEX V5 metalinių dalių liniuotę iš rulers.vex.comkad lengvai atskirtumėte ir atpažintumėte skirtingus atstumo dydžius.
3/4" Atstumas 3/4 colio atstumas. Ši dalis pateikiama atskirame krepšyje:
276-7472-802

Atskiros dalies numeris:
275-1015-001		 4
1,00" Atstumas 1 colio atstumas. Ši dalis pateikiama atskirame krepšyje:
276-7472-802

Atskiros dalies numeris:
275-1016-001		 52
1,50 colio atstumas 1,5 colio atstumas. Ši dalis pateikiama atskirame krepšyje:
276-7472-802

Atskiros dalies numeris:
275-1017-001		 2
2,00 colių atstumas 2 colių atstumas. Ši dalis pateikiama atskirame krepšyje:
276-7472-802

Atskiros dalies numeris:
275-1018-001		 34
3,00 colių atstumas 3 colių atstumas. Ši dalis pateikiama atskirame krepšyje:
276-7472-802

Atskiros dalies numeris:
275-1020-001		 28

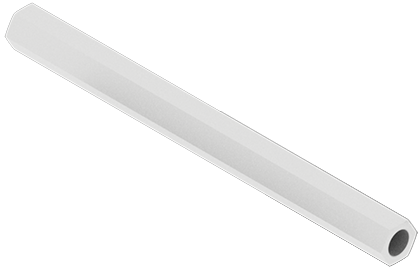

6,00 colių atstumas 6 colių atstumas. Ši dalis pateikiama atskirame krepšyje:
276-7472-802

Atskiros dalies numeris:
275-1023-001		 4

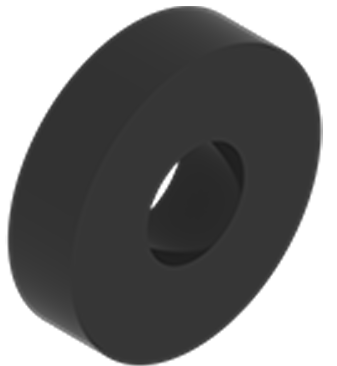

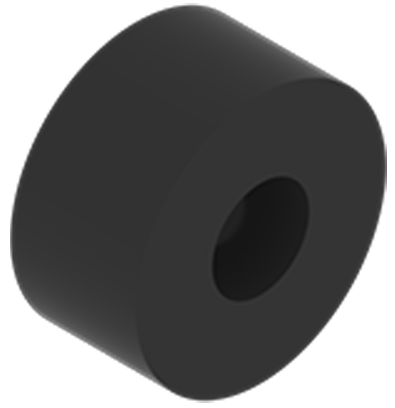

0,125 colio tarpiklis 0,125 colio tarpiklis. Ši dalis pateikiama įvairiose pakuotėse:
276-6340

Atskiros dalies numeris:
276-5912-001		 30 Yra 3 skirtingų pakuotėse

VEX įvairovės rinkinio, kuriame yra nailono tarpikliai, piktograma.

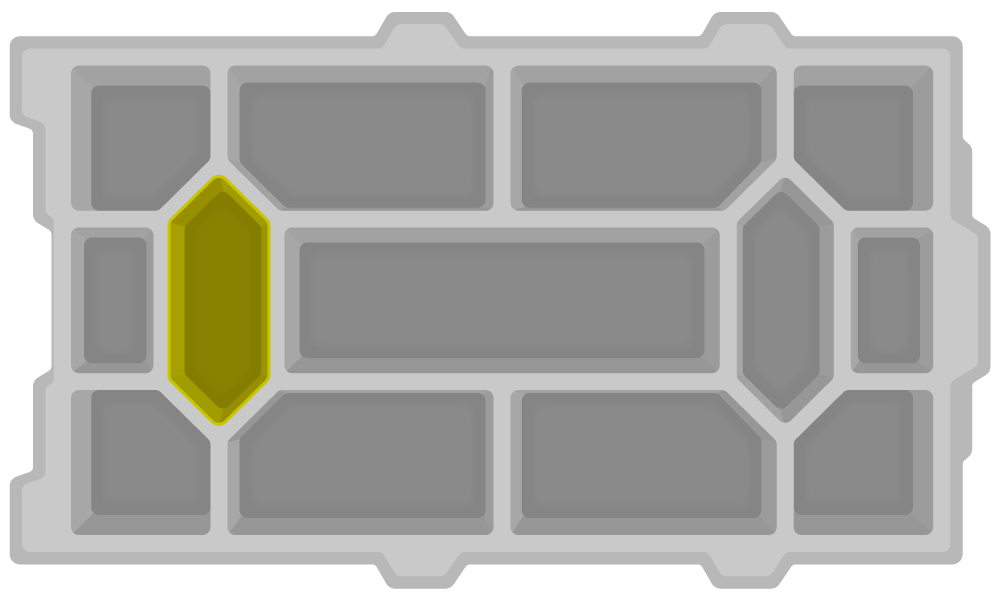

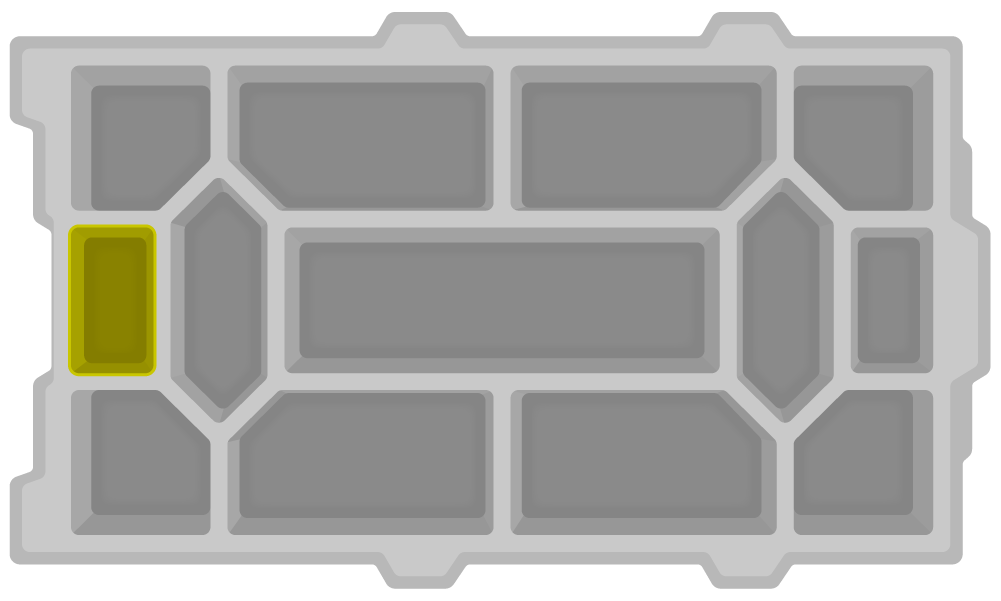

Šios dalies vieta paryškinta dėklo kairėje pusėje.

Naudingas patarimas: Naudokite papildomus užtrauktuku užsegamus maišelius išpakuodami kartu su juostele ir žymekliu, kad atskirtumėte tarpiklius pagal dydį atskiruose maišeliuose, kad juos būtų lengva pasiekti statant. Kiekvieno maišelio išorėje nurodykite tarpiklių dydį ir atskiros dalies numerį.



Naudokite VEX V5 metalinių dalių liniuotę iš rulers.vex.comkad lengvai atskirtumėte ir atpažintumėte skirtingus tarpiklio dydžius.
0,25 colio tarpiklis 0,25 colio tarpiklis. Ši dalis pateikiama įvairiose pakuotėse:
276-6340

Atskiros dalies numeris:
276-5913-001		 30

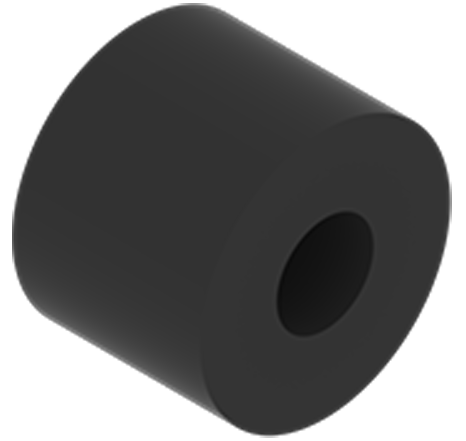

0,375 colio tarpiklis 0,375 colio tarpiklis. Ši dalis pateikiama įvairiose pakuotėse:
276-6340

Atskiros dalies numeris:
276-5914-001		 30

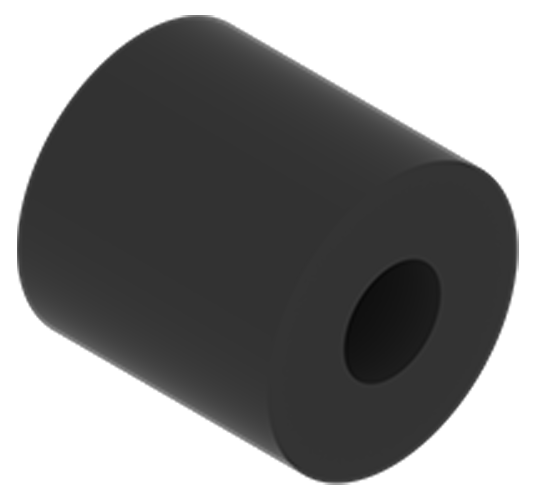

0,50 colio tarpiklis 0,5 colio tarpiklis. Ši dalis pateikiama įvairiose pakuotėse:
276-6340

Atskiros dalies numeris:
276-5915-001		 30

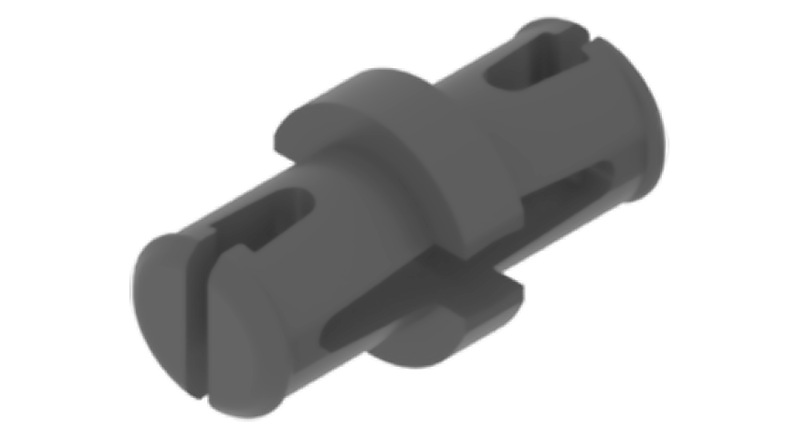

1x1 jungties kaištis 1x1 jungties kaištis. Ši dalis yra pakuotėje:
276-7472-801

Atskiros dalies numeris:
228-3616-060		 4 Yra 1 pakuotėje

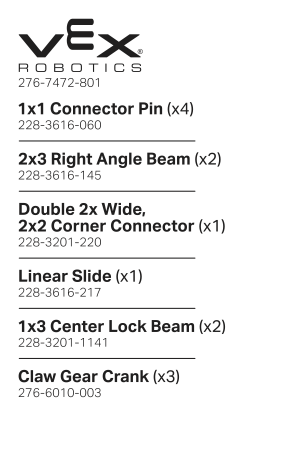

Maišelio, kuriame yra šešių skirtingų tipų dalys, dalių sąraše yra penkios čia išvardytos. Visas sąrašas apima 1x1 jungties kaištį, 2x3 stačiakampę siją, dvigubą 2x plačią siją, 2x2 kampinę jungtį, linijinę slydiklį, 1x3 centrinio fiksavimo siją ir kumštelio formos alkūninį veleną. 		Šios dalies vieta paryškinta dėklo kairėje pusėje.
2x3 stačiojo kampo spindulys 2x3 stačiakampė sija. Ši dalis yra pakuotėje:
276-7472-801

Atskiros dalies numeris:
228-3616-145		 2

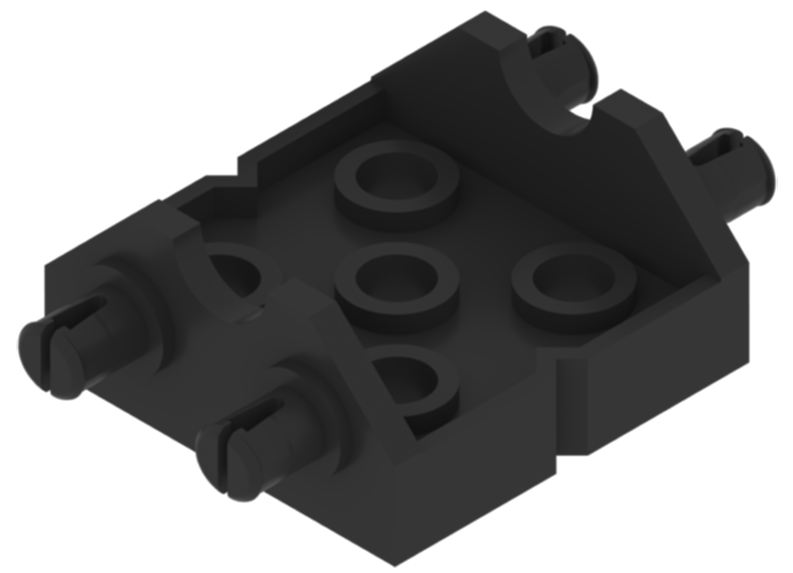

Dviguba 2x plati, 2x2 kampinė jungtis Dviguba 2x pločio, 2x2 kampinė jungtis. Ši dalis yra pakuotėje:
276-7472-801

Atskiros dalies numeris:
228-3201-220		 1
Linijinė skaidrė Linijinė skaidrė. Ši dalis yra pakuotėje:
276-7472-801

Atskiros dalies numeris:
228-3616-217		 1
1x3 centrinė užrakto sija 1x3 centrinio užrakto sija. Ši dalis yra pakuotėje:
276-7472-801

Atskiros dalies numeris:
228-3201-1141		 2

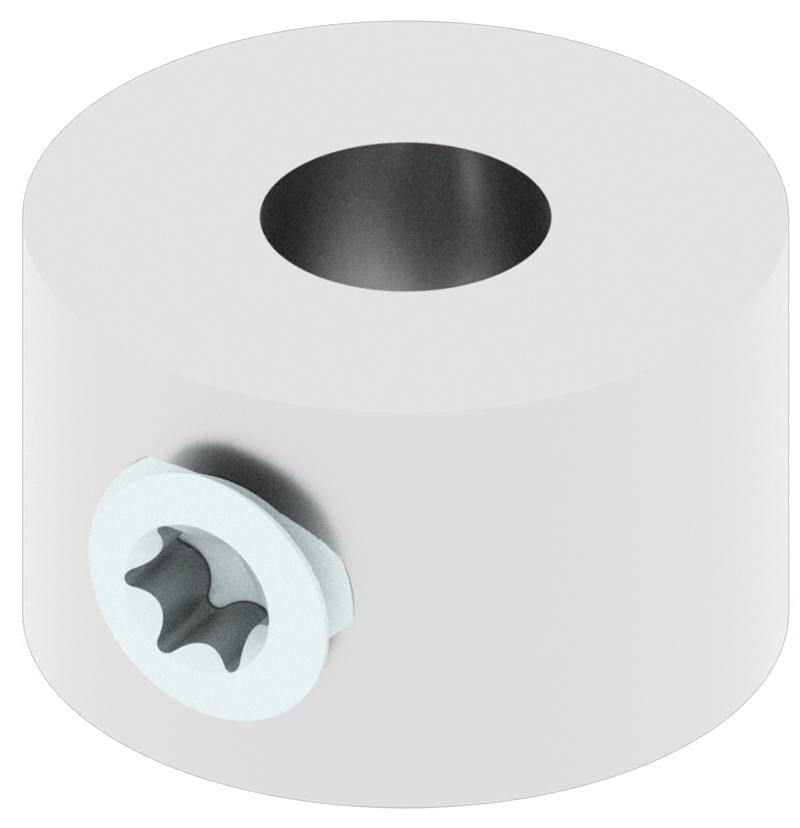

Star varančiojo veleno apykaklė Žvaigždinio kardaninio veleno apykaklė. Ši dalis yra maišelyje:
276-6650-806

Atskiros dalies numeris:
276-6103-000		 96 Yra 1 maišelyje po 96 vnt Šios detalės vieta paryškinta dėklo viršutiniame kairiajame kampe.

Naudingas patarimas: Išmesdami gabalus į dėklą, išsaugokite maišelius su užtrauktuku. Jas vėliau galima panaudoti įvairiuose maišuose esančioms dalims sutvarkyti.

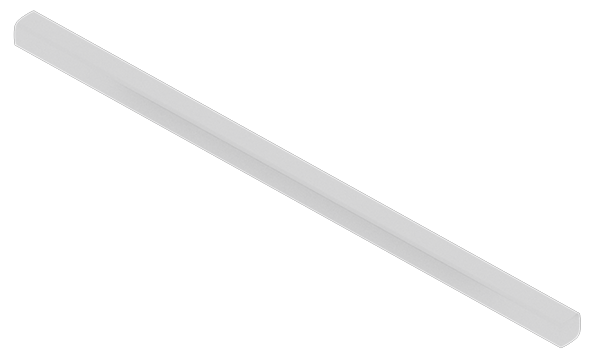

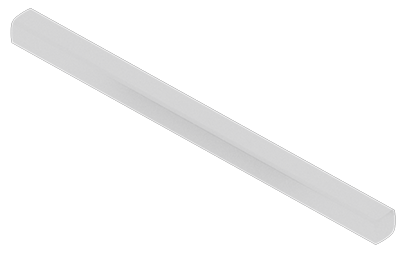

1" arba 2x pavaros velenas 1 colio arba 2x kardaninis velenas. Ši dalis pateikiama įvairiose pakuotėse:
228-6871-800

Atskiros dalies numeris:
288-2500-117		 20 Yra 5 skirtingų pakuotėse

Etiketė ant įvairių dalių rinkinio, vadinamo „Foundation Add-on Kit Shafts“.

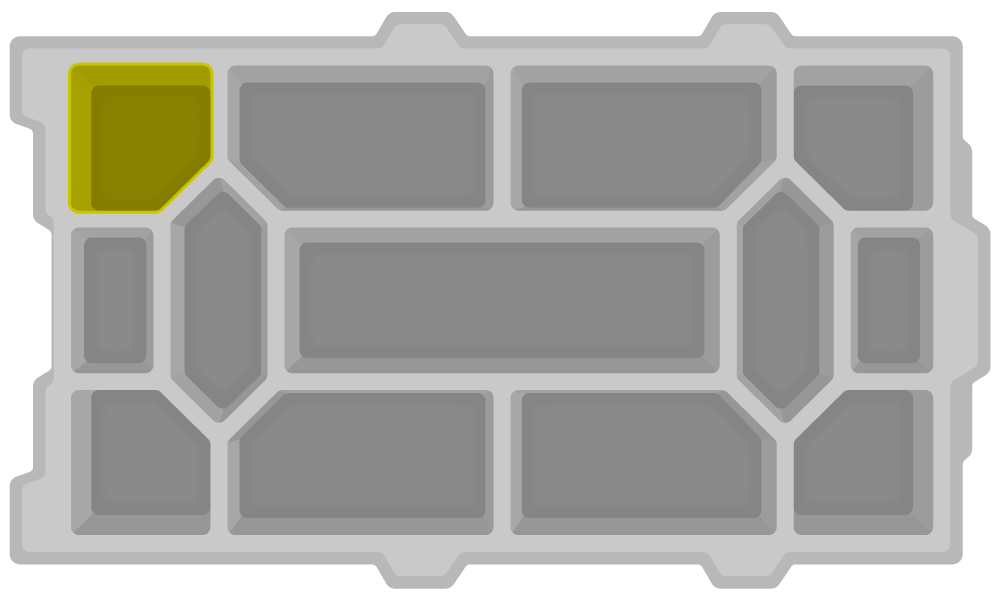

Šios detalės vieta paryškinta dėklo viršutiniame kairiajame kampe.

Naudingas patarimas: Naudokite papildomus užtrauktuku užsegamus maišelius išpakuodami kartu su juostele ir žymekliu, kad atskirtumėte tarpiklius pagal dydį atskiruose maišeliuose, kad juos būtų lengva pasiekti statant. Kiekvieno maišelio išorėje nurodykite tarpiklių dydį ir atskiros dalies numerį.



Naudokite VEX V5 metalinių dalių liniuotę iš rulers.vex.com kad lengvai atskirtumėte ir atpažintumėte skirtingus veleno dydžius.
2 colių arba pavaros velenas 2 colių arba 4x kardaninis velenas. Ši dalis pateikiama įvairiose pakuotėse:
228-6871-800

Atskiros dalies numeris:
288-2500-120		 30
3 colių arba 6x pavaros velenas 3 colių arba 6x kardaninis velenas. Ši dalis pateikiama įvairiose pakuotėse:
228-6871-800

Atskiros dalies numeris:
288-2500-122		 20
4 colių arba 8x pavaros velenas 4 colių arba 8x kardaninis velenas. Ši dalis pateikiama įvairiose pakuotėse:
228-6871-800

Atskiros dalies numeris:
288-2500-124		 10

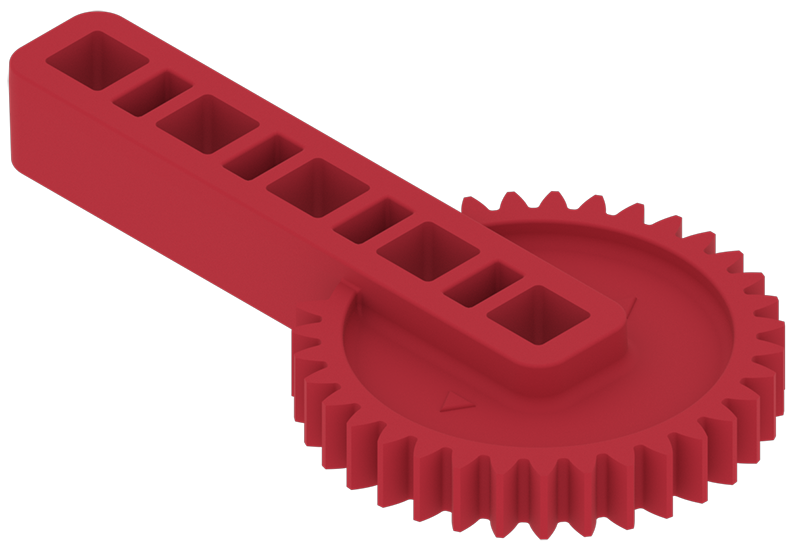

Claw Gear Crank Žnyplės pavaros švaistiklis. Ši dalis yra pakuotėje:
276-7472-801

Atskiros dalies numeris:
276-6010-003		 3 Yra 1 įvairių rūšių pakuotėje

Krepšio, kuriame yra šešių skirtingų tipų dalys, įskaitant žnyplių krumpliaratį, dalių sąrašas. 		Šios dalies vieta paryškinta dėklo viršutiniame dešiniajame kampe.
6T didelio stiprumo žvaigždutė

Pastaba: Šiuo metu ši dalis keičiama iš žalios į raudoną.		 6T didelio stiprumo žvaigzdė. Rodoma ir senesnė žalia, ir nauja raudona versija. Ši dalis yra pakuotėje:
276-3876

Atskiros dalies numeris:
276-2252-003		 8 Yra 1 pakuotėje

Didelio stiprumo 6 dantų žvaigzdžių 8 vnt. pakuotės etiketė. 		Šios dalies vieta paryškinta dėklo viršutiniame dešiniajame kampe.

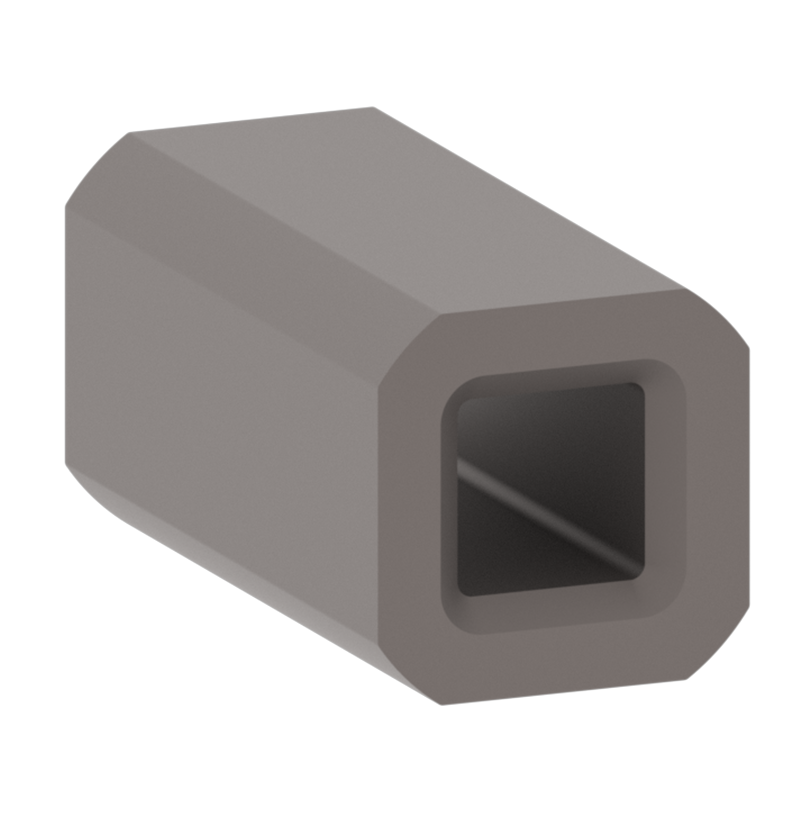

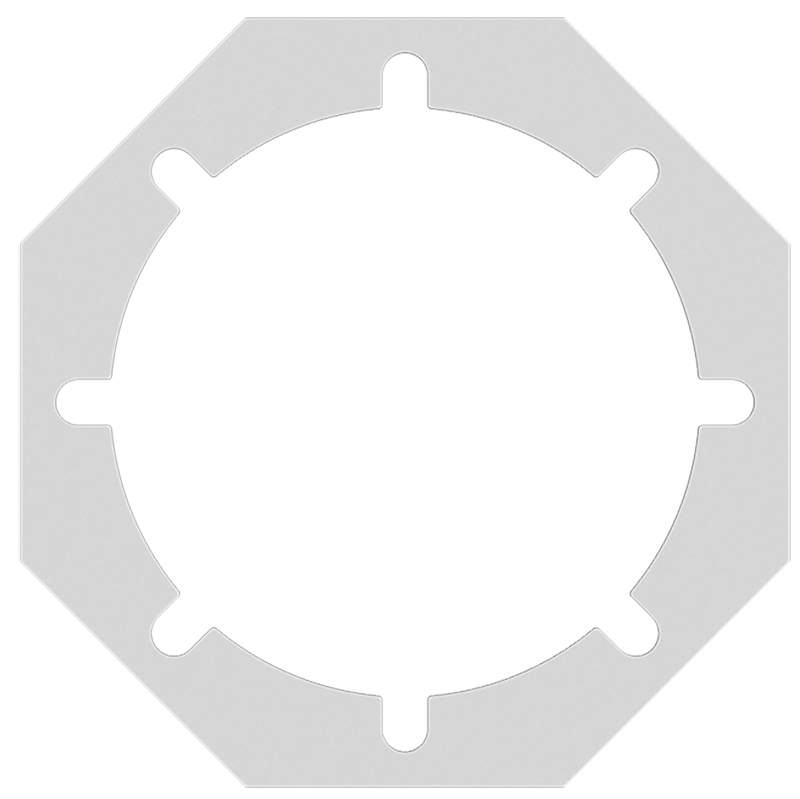

Gear metalinis įdėklas Metalinis krumpliaračio įdėklas. Ši dalis tiekiama trimis pakuotėmis
276-3880
276-3881
276-3876

Atskiros dalies numeris:
276-2250-005		 84 Tiekiamas 4 didelio stiprumo 30 dantų žvaigzdžių pakuotėse.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Tiekiamas 1 didelio stiprumo 6 dantų žvaigzdžių pakuotėje.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

Taip pat yra dvi didelio stiprumo veleno įdėklų rinkinio pakuotės.

Didelio stiprumo veleno įdėklų rinkinio etiketė. 		Šios dalies vieta paryškinta dėklo viršutiniame dešiniajame kampe.

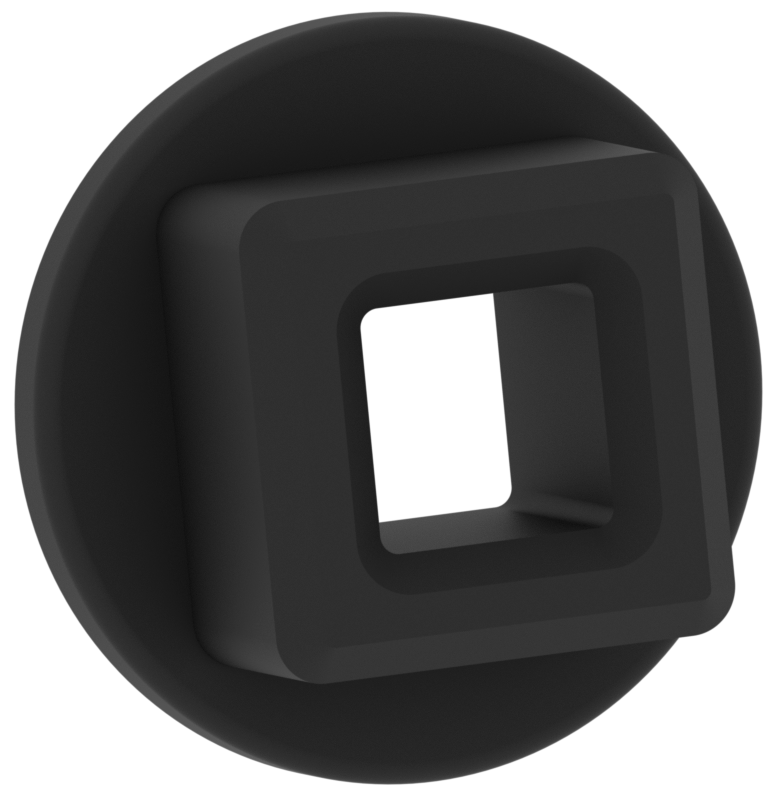

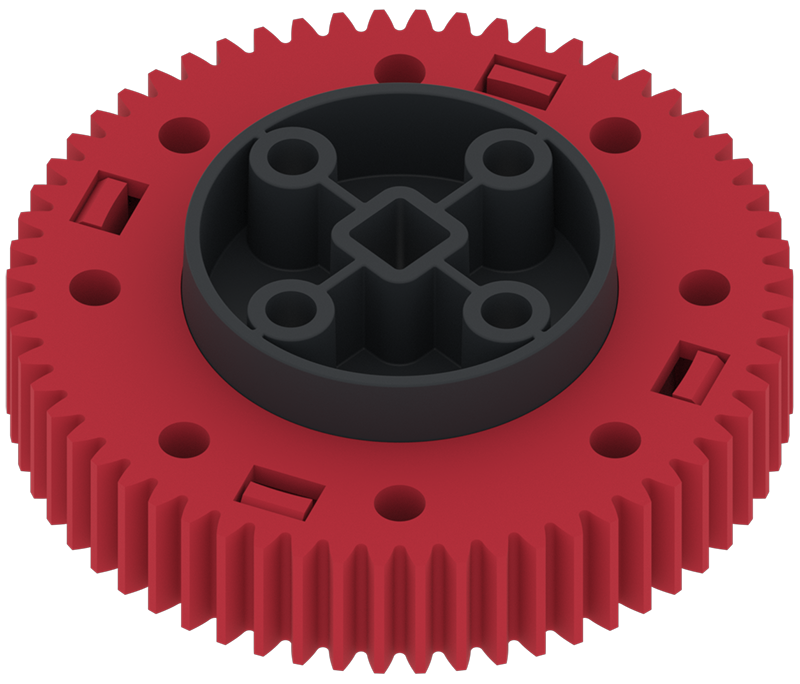

Didelio stiprumo pavaros įdėklas Didelio stiprumo krumpliaračio įdėklas. Ši dalis yra trijų paketų:
276-3880
276-3881
276-3876

Atskiros dalies numeris: 276-2250-006		 84
12T Gear HS įdėklas 12T pavarų HS įdėklas. Ši dalis pateikiama įvairiose pakuotėse:
276-6009-808

Atskiros dalies numeris:
276-2250-007		 1 Yra 1 maišelyje papildomų dalių

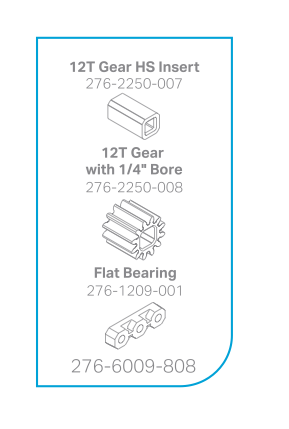

Etiketė maišeliui, kuriame yra trijų tipų dalys: 12 dantukų krumpliaračio HS įdėklas, 12 dantukų krumpliaratis su 1/4 colio kiauryme ir plokščias guolis. 		Šios dalies vieta paryškinta dėklo viršutiniame dešiniajame kampe.

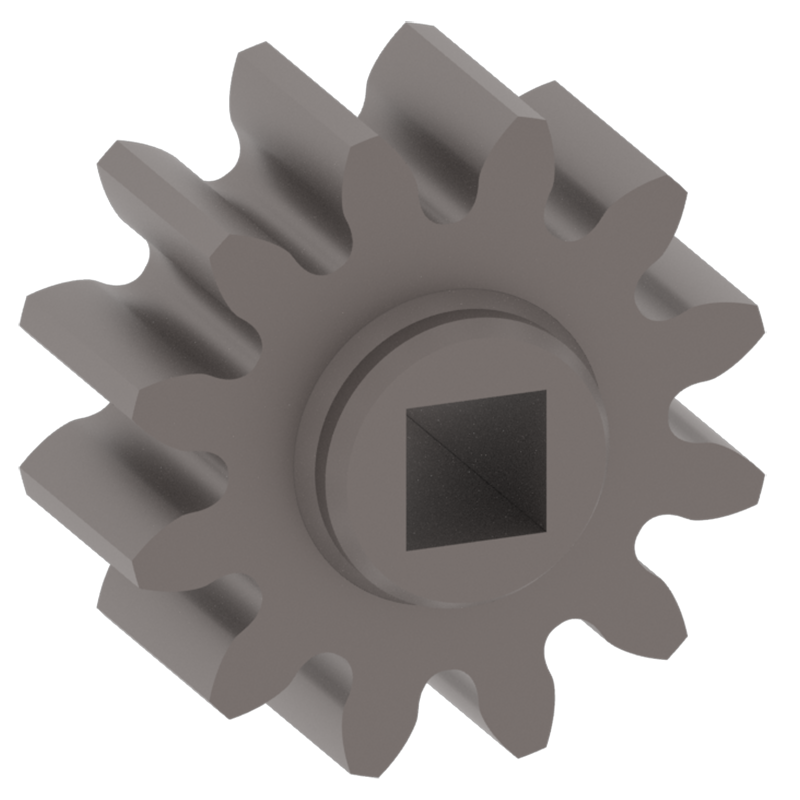

12T didelio stiprumo pavara su ¼ colio kiauryme 12T didelio stiprumo krumpliaratis su 1/4 colio kiauryme. Ši dalis pateikiama įvairiose pakuotėse:
276-6009-808

Atskiros dalies numeris:
276-2250-008		 1

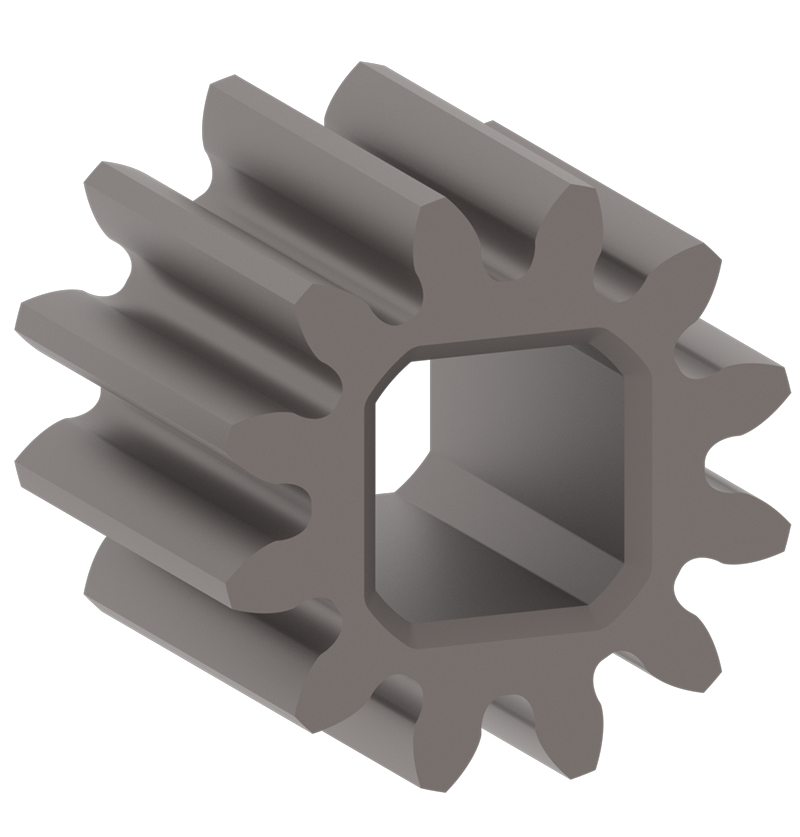

12T metalo pavara 12T metalinė pavara. 6010-011 12 Tiekiamas 1 maišelyje po 12 (pažymėtas 276-7368) Šios dalies vieta paryškinta dėklo viršutiniame dešiniajame kampe.

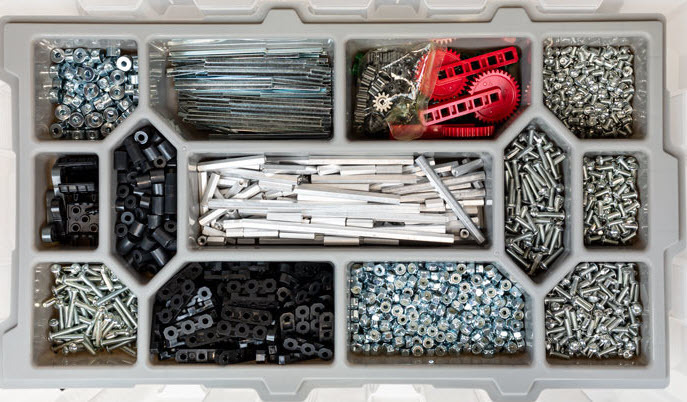

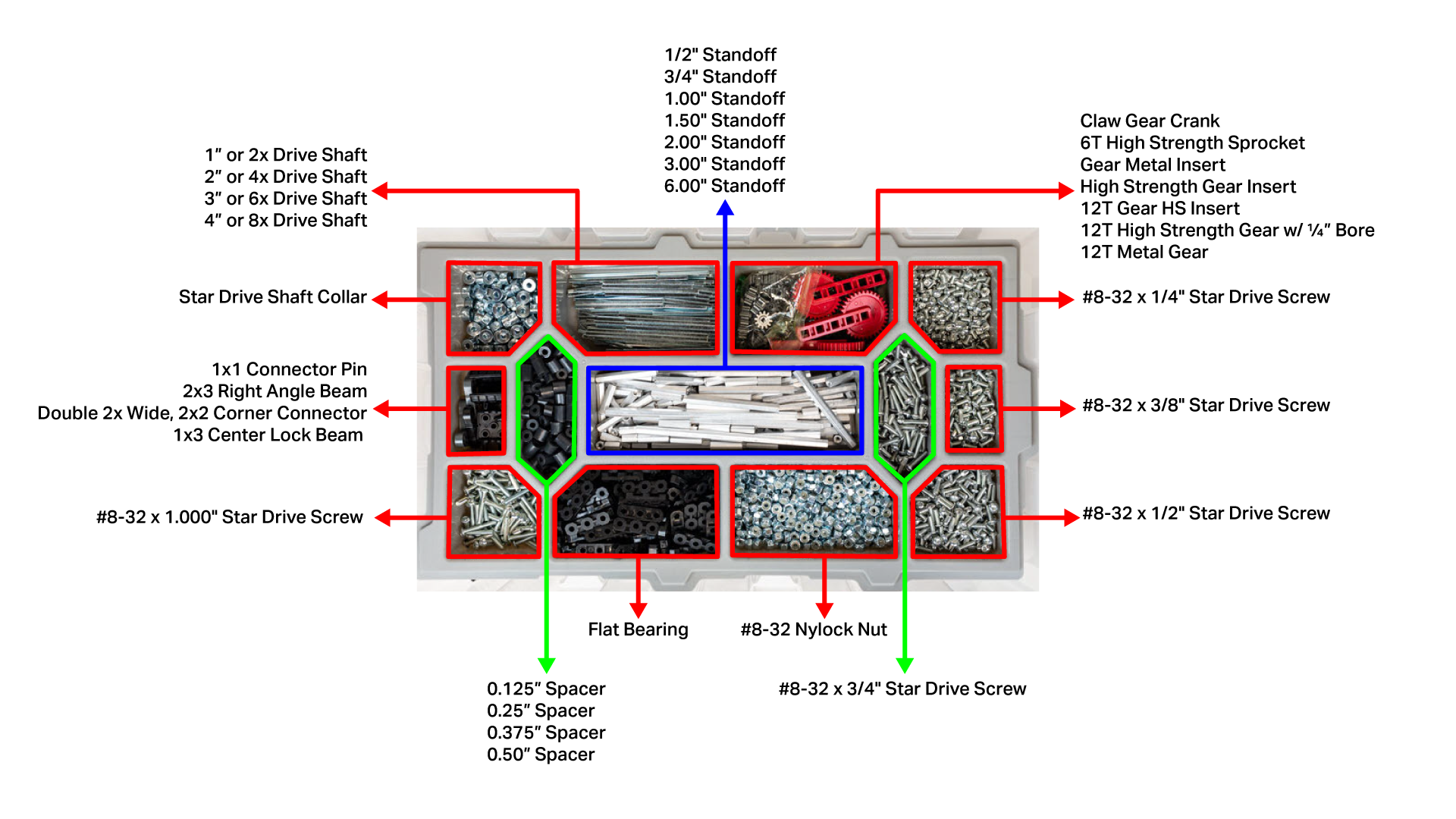

Kai visos „Workcell Kit“ dalys bus įdėtos į „Storage Bin 1“ dėklą, dėklas atrodys kaip šis paveikslėlis (pasirinkite vaizdą, kad jis būtų didesnis).

1-ojo saugojimo dėklo schema iš viršaus į apačią, kurioje kiekviena dalis paryškinta ir išvardytos jos dalys. Iš viso dėkle yra 13 sekcijų.

1 saugojimo dėžė: pagrindas

dalis Nuotrauka Dalies numeris Kiekis Krepšys Pastabos Vieta

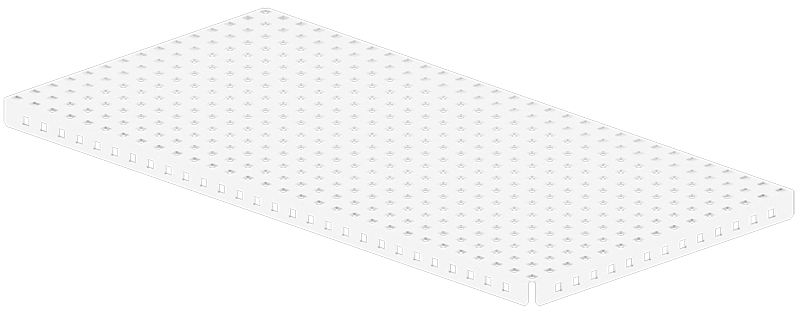

15x30 Pagrindo plokštė 15x30 pagrindo plokštė. 276-1341 3 Jie tiekiami trijose dėžutėse po dvi pagrindines plokštes.

Tvarkydami saugojimo dėžę turėsite atidaryti vieną iš šių dėžučių, kad sukurtumėte du rinkinius po tris.		 Ši detalė yra sandėliavimo dėžės apačioje.
Disko tiektuvas – apačioje Diskinis tiektuvas – apačioje. Ši dalis pateikiama šioje pakuotėje:
276-7720

Atskiros dalies numeris:
276-7720-001		 1 Yra 1 maišelyje

Maišelio, kuriame yra dvi diskinio tiektuvo dalys, etiketė. 		Ši detalė yra sandėliavimo dėžės apačioje.
Disko tiektuvas – viršuje Diskinis tiektuvas – viršuje. Ši dalis pateikiama šioje pakuotėje:
276-7720

Atskiros dalies numeris:
276-7720-002		 1

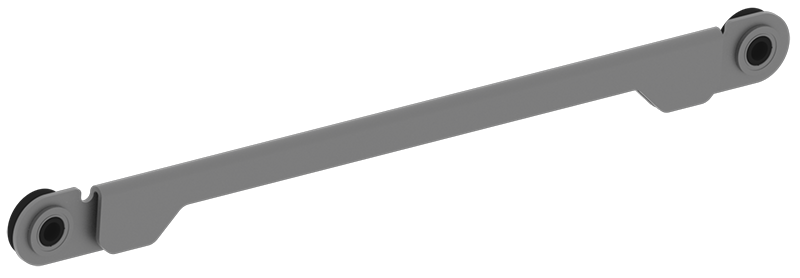

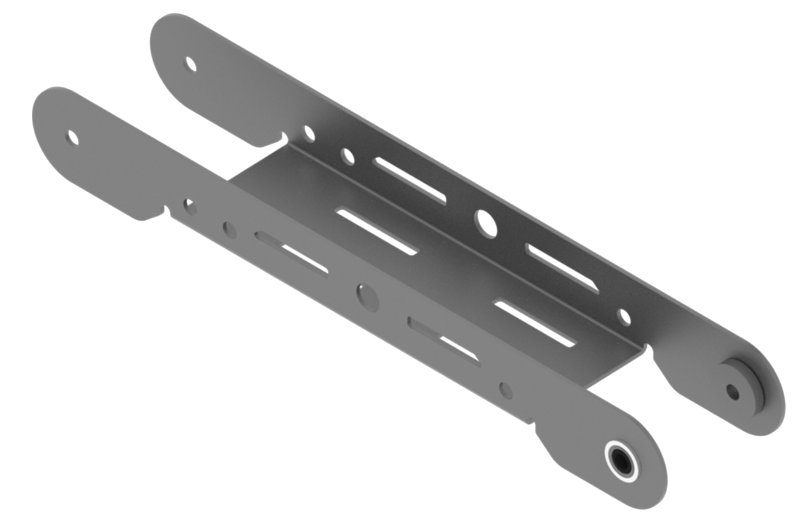

Rankų juosta Rankų juosta. Ši dalis pateikiama šioje pakuotėje:
276-7151

Atskiros dalies numeris:
276-7151-500		 2 Yra 1 maišelyje

Maišelio, kuriame yra roboto rankos rinkinio dalys, etiketė. 		Ši detalė yra sandėliavimo dėžės apačioje.

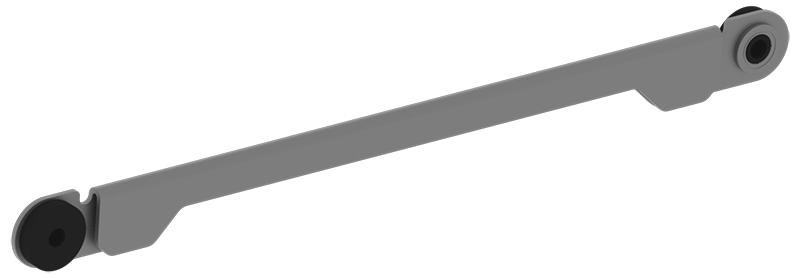

Rankenos strypas 2 Rankų juosta 2. Ši dalis pateikiama šioje pakuotėje:
276-7151

Atskiros dalies numeris:
276-7151-501		 1

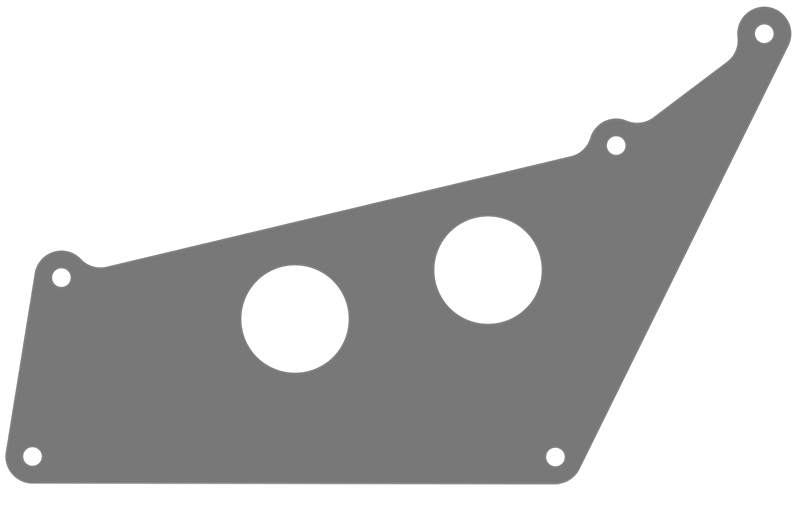

Rankenos perdavimo plokštė Rankos perkėlimo plokštė. Ši dalis yra šioje pakuotėje:
276-7151

Atskiros dalies numeris:
276-7151-600		 1

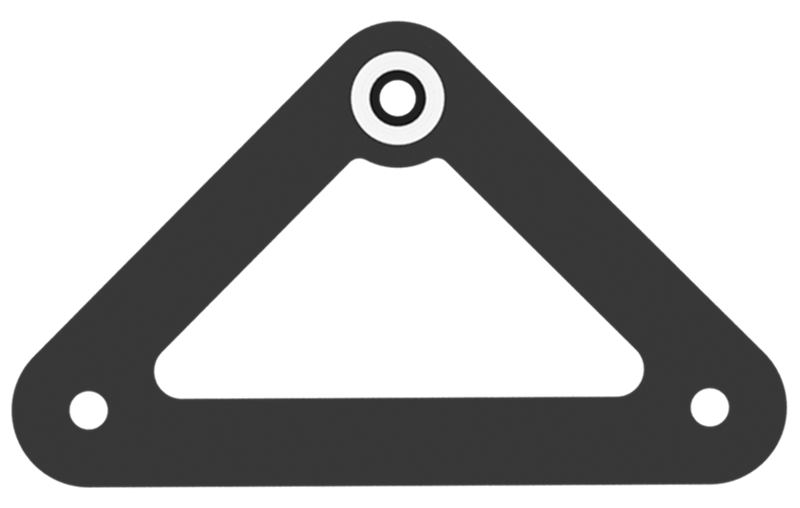

Rankenos jungtis 3 Rankos sąnarys 3. Ši dalis pateikiama šioje pakuotėje:
276-7151

Atskiros dalies numeris:
276-7151-006		 1
Arm Mastering Jig Rankų meistriškumo džigas. Ši dalis yra šioje pakuotėje:
276-7151

Atskiros dalies numeris:
276-7151-011		 1
Rankos jungtis 1 – kairė 1 rankos sąnarys – kairė. Ši dalis yra šioje pakuotėje:
276-7151

Atskiros dalies numeris:
276-7151-100		 1
Rankos jungtis 1 – dešinė 1 rankos sąnarys – dešinė. Ši dalis yra šioje pakuotėje:
276-7151

Atskiros dalies numeris:
276-7151-200		 1
Rankenos jungtis 2 Rankos sąnarys 2. Ši dalis pateikiama šioje pakuotėje:
276-7151

Atskiros dalies numeris:
276-7151-300		 1
Rankenos jungtis 4 Rankos sąnarys 4. Ši dalis yra šioje pakuotėje:
276-7151

Atskiros dalies numeris:
276-7151-400		 1

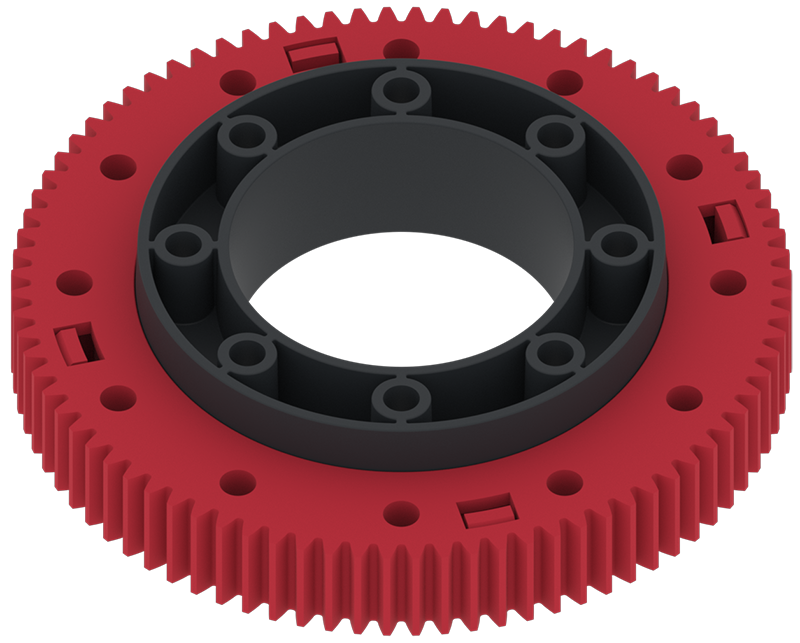

Sukamojo stalo guolių komplektas Didelis patefono guolis. Ši dalis pateikiama šioje pakuotėje:
276-5652

Atskiros dalies numeris:
276-5652-000		 1 Yra 1 maišelyje

Maišelio, kuriame yra patefono guolių komplekto dalys, etiketė. 		Ši detalė yra sandėliavimo dėžės apačioje.
Sukamojo stalo guolių komplektas Mažas patefono guolis. Ši dalis pateikiama šioje pakuotėje:
276-5652

Atskiros dalies numeris:
276-5652-004		 1

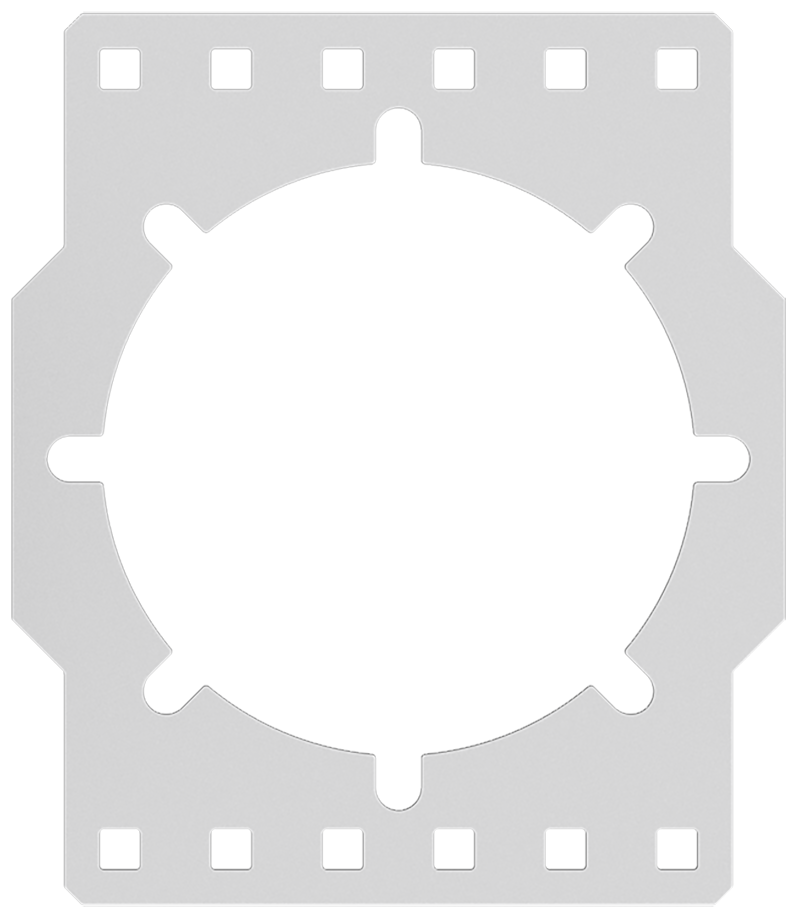

Sukamojo stalo guolių komplektas Patefono tvirtinimo laikiklis. Ši dalis yra šioje pakuotėje:
276-5652

Atskiros dalies numeris: 276-5652-007		 1

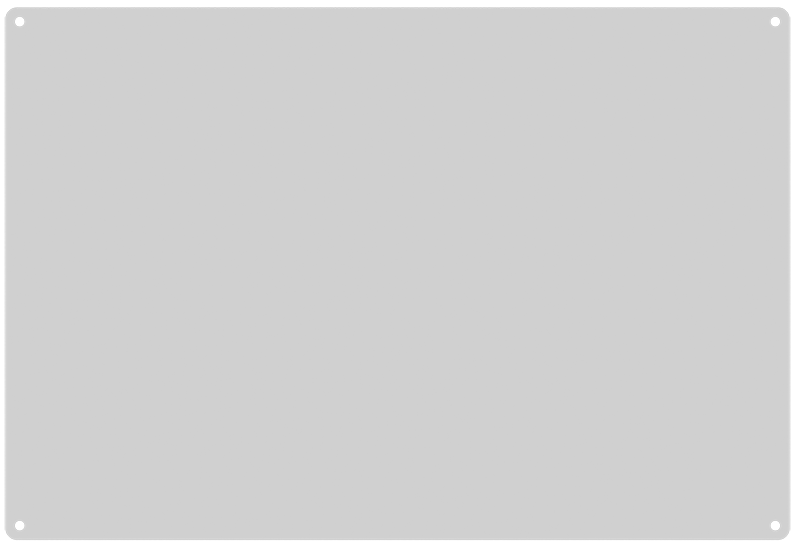

Sauso ištrynimo paviršius Sausai valomas paviršius. 276-7157-006 1 Šis sauso ištrynimo paviršius gali lengvai susilieti su dėžutės sienelėmis, nes yra skaidrus.

Įsitikinkite, kad tai nėra dėžutės šonuose arba pačioje apačioje.		 Ši detalė yra sandėliavimo dėžės apačioje.

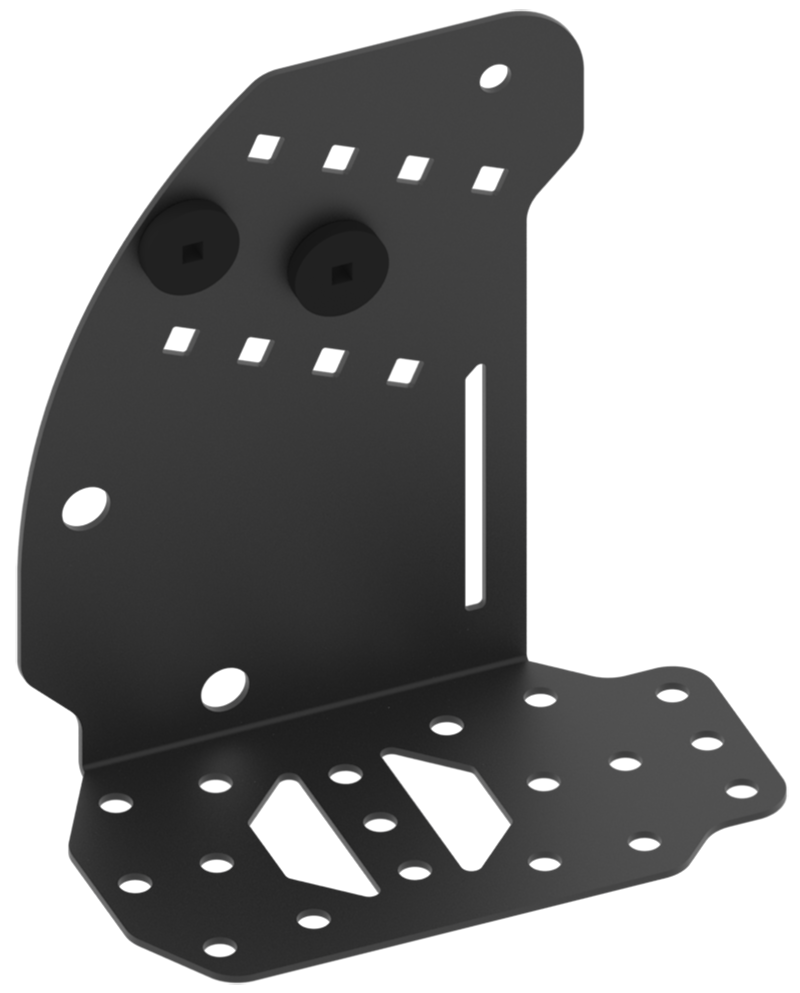

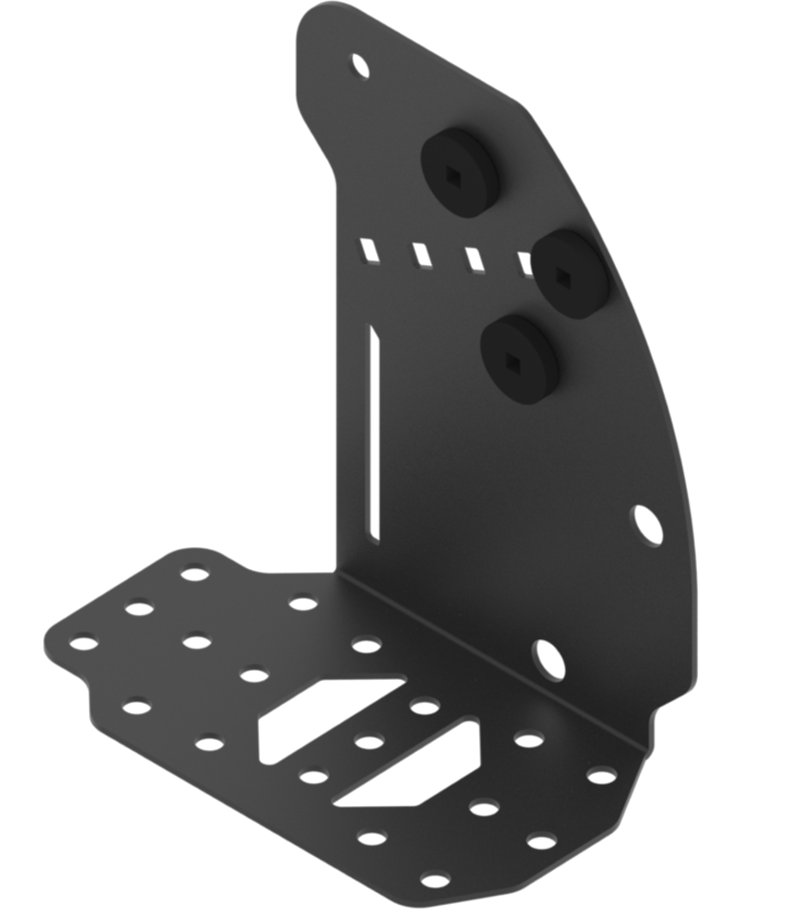

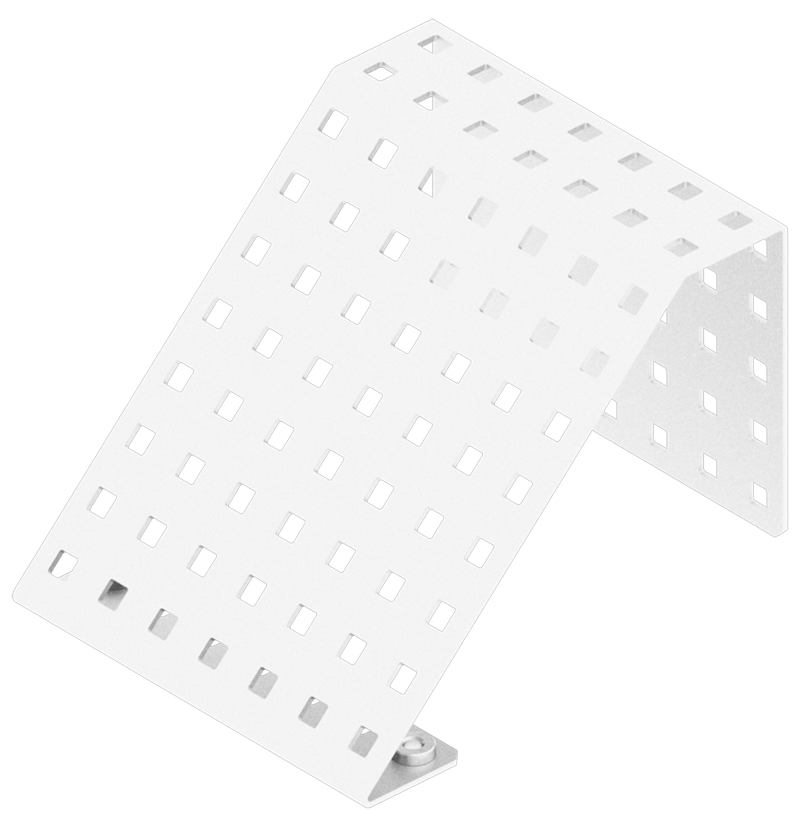

Roboto smegenų tvirtinimo mazgas Roboto smegenų laikiklio surinkimas. 276-7152-002 1 Yra 1 maišelyje po 1 Ši detalė yra sandėliavimo dėžės apačioje.

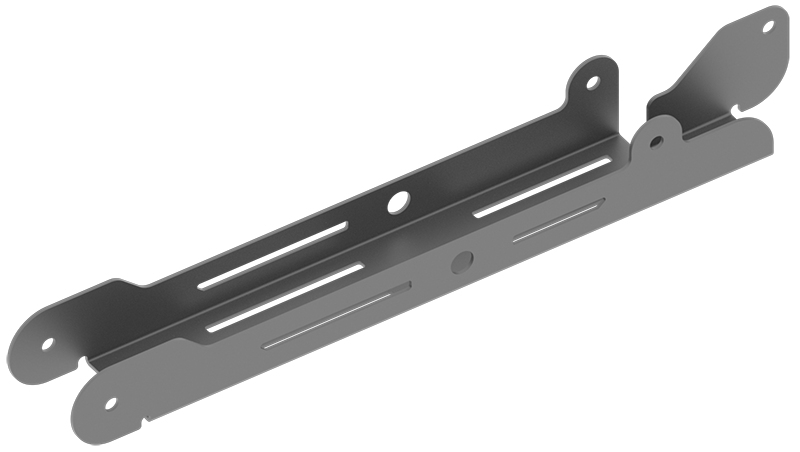

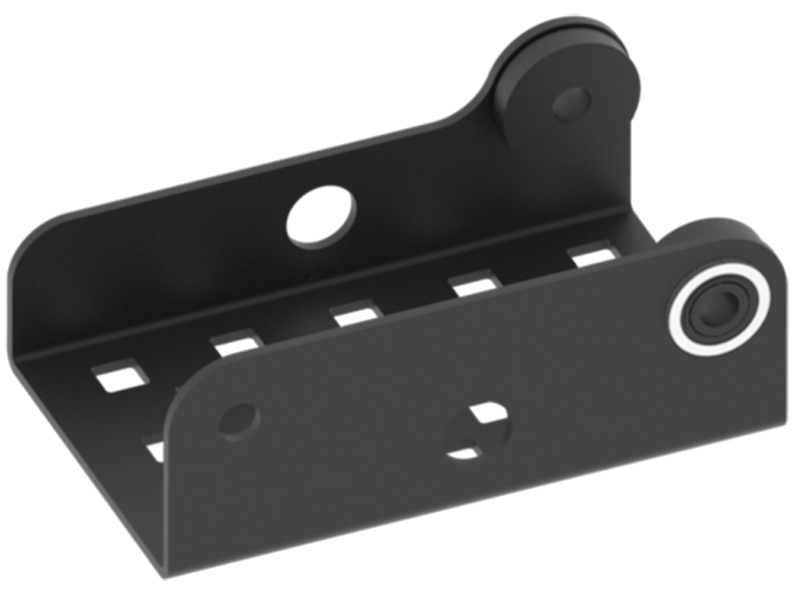

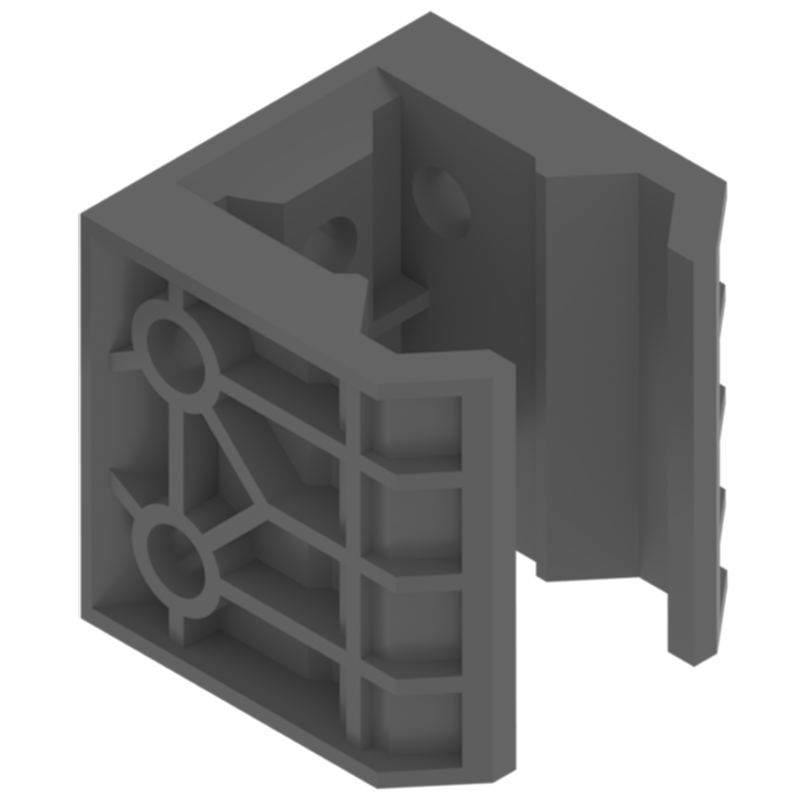

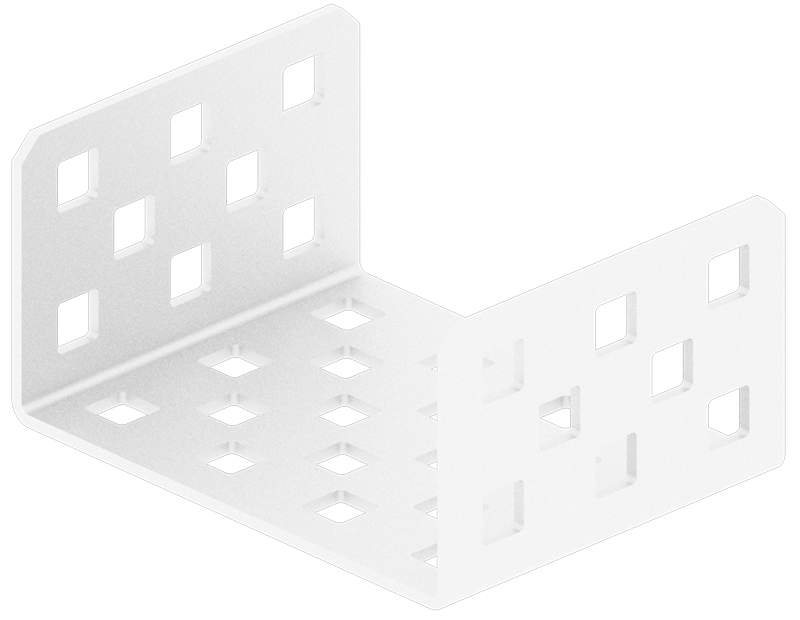

Įvesties išvesties konvejerio laikiklis Įvesties / išvesties konvejerio laikiklis. 276-7153-001 8 Yra 1 maišelyje po 8 Ši detalė yra sandėliavimo dėžės apačioje.

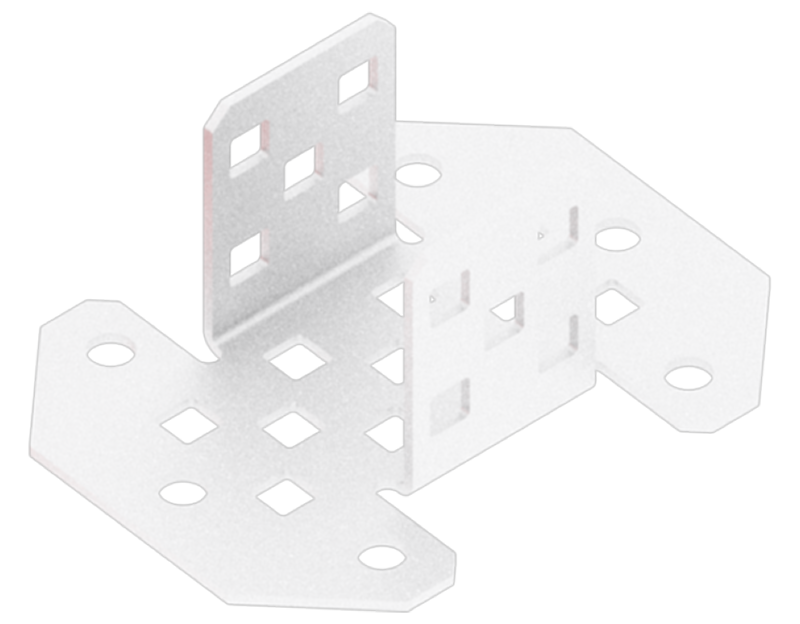

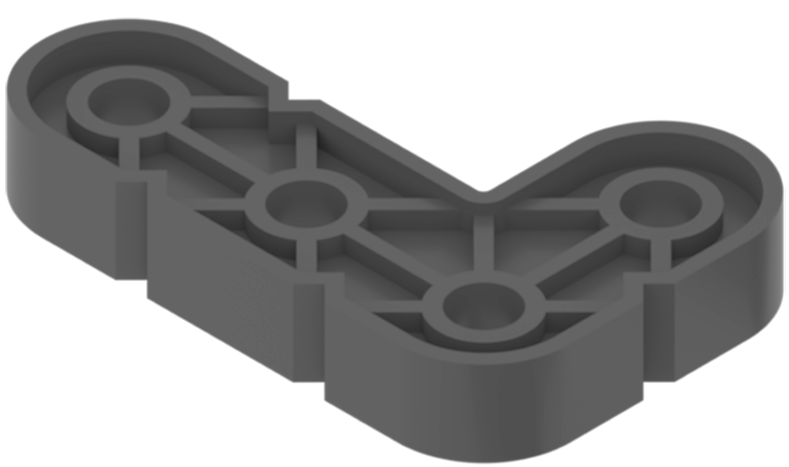

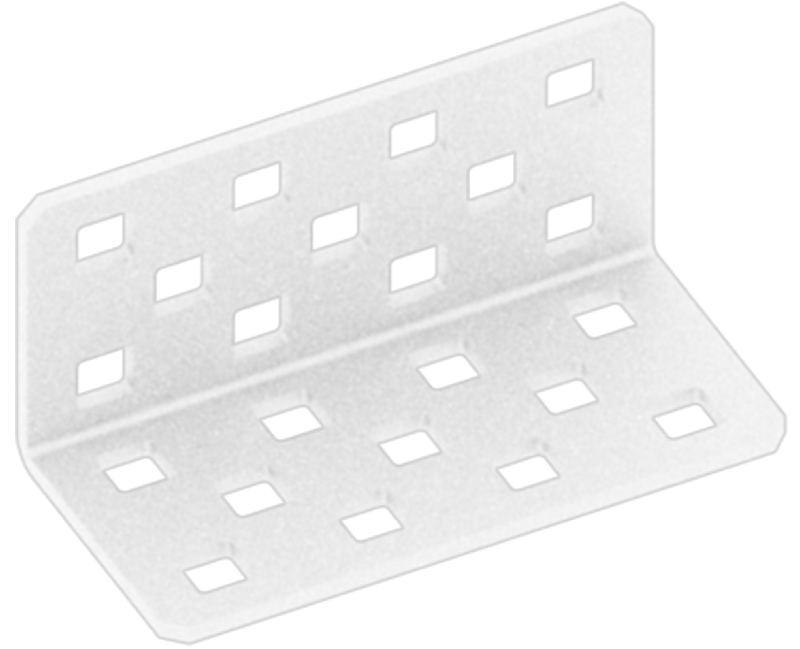

Kampinė pora Gusset Kampinis poros įsiuvas. 276-2578-001 8 Yra 1 maišelyje po 8 Ši detalė yra sandėliavimo dėžės apačioje.

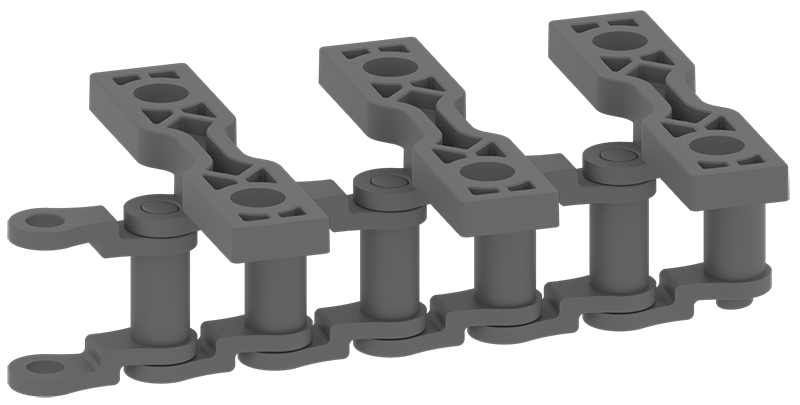

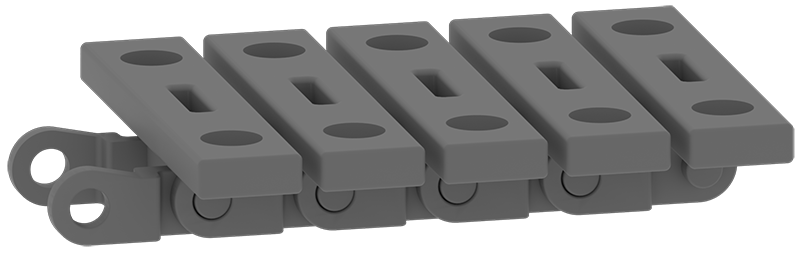

Didelio stiprumo konvejerio grandinė Didelio stiprumo konvejerio grandinė. 276-7141 6 grandinėlės Tiekiamas keliuose maišeliuose po 6 grandines.

1 dėžutei reikia tik vieno maišelio.

Kiti maišeliai bus dedami į 3 dėžę.		 Ši detalė yra sandėliavimo dėžės apačioje.
1x25 plieno strypas 1x25 plieninis strypas. 275-1141-001 8 Yra 1 maišelyje po 8 Ši detalė yra sandėliavimo dėžės apačioje.

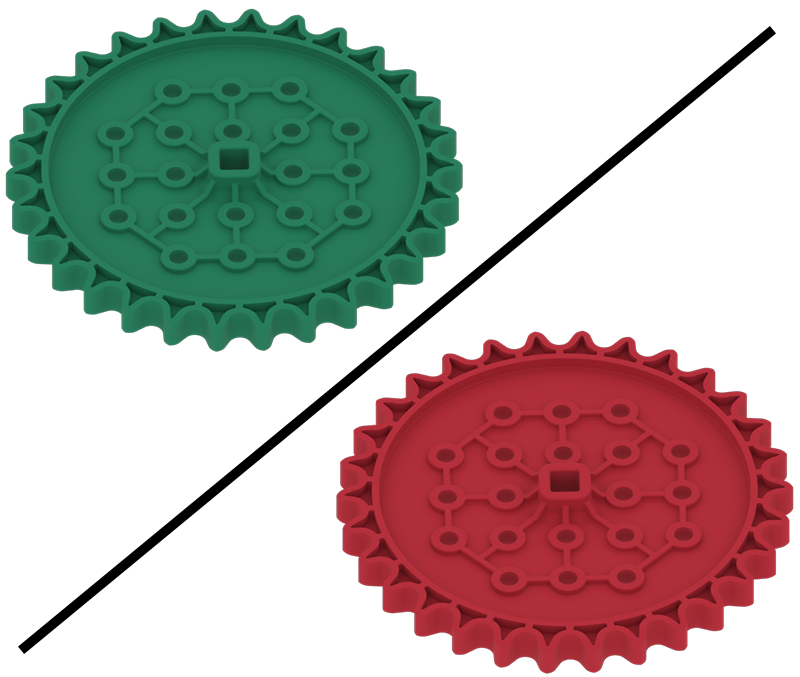

30T didelio stiprumo žvaigždutė

Pastaba: Šiuo metu ši dalis keičiama iš žalios į raudoną.		 30T didelio stiprumo žvaigždutė. Rodoma ir senesnė žalia, ir nauja raudona versija. Ši dalis yra pakuotėje:
276-3880

Atskiros dalies numeris:
276-2252-007		 4 Tiekiama didelio stiprumo 30 dantų žvaigzdžių pakuotėse.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

1 dėžei reikia tik vieno iš šių pakuočių.

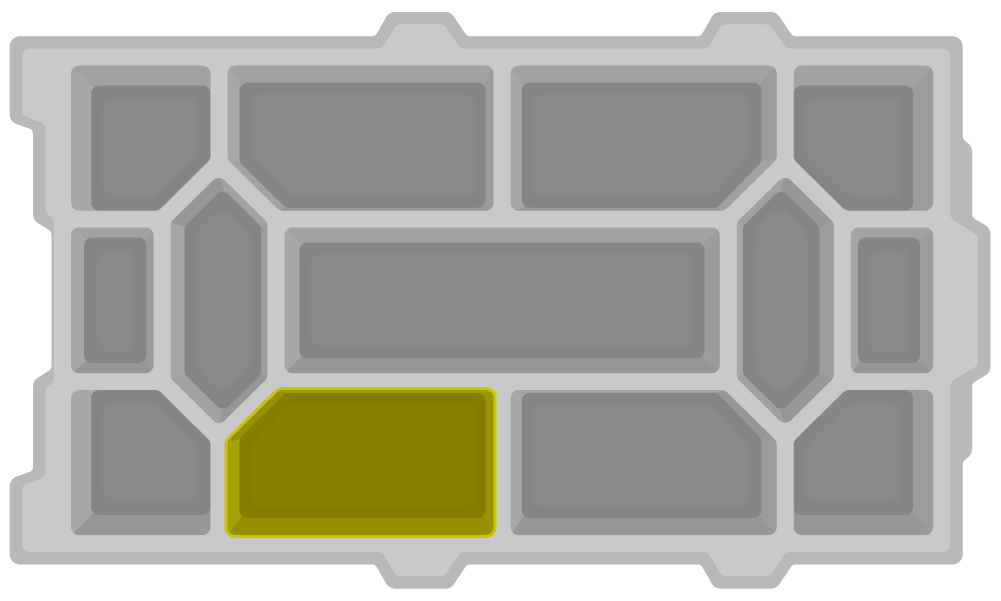

Kiti pakeliai bus sudėti į 3 dėžę.		 Ši detalė yra sandėliavimo dėžės apačioje.
Didelio stiprumo grandinės tvirtinimo jungties rinkinys Didelio stiprumo grandinės tvirtinimo jungčių rinkinys. 276-7578 6 nuorodos Tiekiamas keliuose maišeliuose po 6 nuorodas.

1 dėžutei reikia tik vieno maišelio.

Kiti maišeliai bus dedami į 3 dėžę.		 Ši detalė yra sandėliavimo dėžės apačioje.


Kai visos „Workcell Kit“ dalys bus įdėtos į „Storage Bin 1“ pagrindą, pagrindas atrodys kaip šis paveikslėlis.

1-ojo sandėliavimo dėžės pagrindo vaizdas iš viršaus, rodantis, kaip dalys turėtų būti supakuotos.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
