V5 darbo elementų rinkinio saugykla – 3 dėžė: konkurencinė aparatinė įranga – VEX biblioteka

Šiame straipsnyje bus aptariamos V5 Workcell rinkinio dalys, kurios bus suskirstytos į 3 saugojimo dėžę.

Yra tik vienas 3 saugojimo dėžės organizavimo komponentas:

Bazė

Šiame straipsnyje kiekviena dalis tvarkoma 3 langelyje ir pateikiama tokia informacija lentelės forma iš kairės į dešinę:

dalis: Tai yra dalies pavadinimas. Pateikiamos hipersaitos atsarginėms dalims, kurias galima įsigyti atskirai adresu vexrobotics.com.
Nuotrauka: tai dalies vaizdas. Naudokite tai kaip nuoroda, kai išpakuojate rinkinį ir kuriate V5 Workcell.
Dalies numeris: Jei dalis yra didesniame rinkinyje, maišelyje ar dėžutėje, pateikiamas komplekto, maišelio ar dėžutės dalies numeris ir atskiros dalies numeris. Naudokite šiuos dalių numerius, kad atpažintumėte savo dalis, kai išpakuojate ir statote V5 Workcell.
Kiekis: Tai kiekvienos pateiktos dalies kiekis. Naudokite tai norėdami įsitikinti, kad išpakuodami kiekvienoje dėžės vietoje turite reikiamą dalių skaičių.
Krepšys Pastabos: Šiame stulpelyje pateikiama informacija apie tai, kaip bus gauta dalis ar dalys tame rinkinyje, maišelyje ar dėžutėje. Jei dalys yra didesniame rinkinyje, maišelyje ar dėžutėje, kaip nuoroda pateikiamas etiketės vaizdas. Naudokite juos kaip nuorodas, kai išpakuojate rinkinį.
Vieta: Tai yra šiukšliadėžės vaizdas su paryškintu ta vieta, kur dalis turėtų būti dedama į tą dėžę. Ši informacija taip pat gali būti naudinga kuriant V5 Workcell, jei reikia priminimo, kur yra dalis.
- Naudingi patarimai: Jie pateikiami stulpelyje Vieta. Šios užuominos suteikia papildomo konteksto arba informacijos apie pakuotę, dalių numerius arba patarimus dėl papildomos organizacijos.

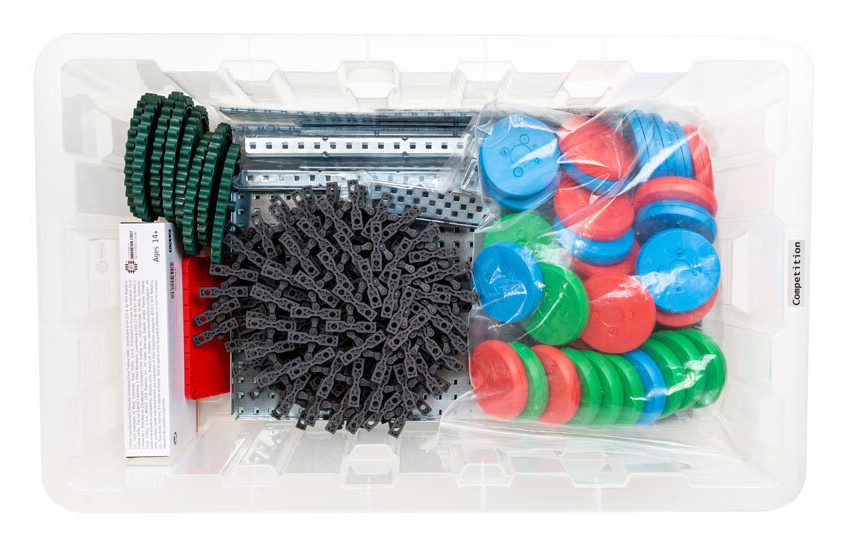

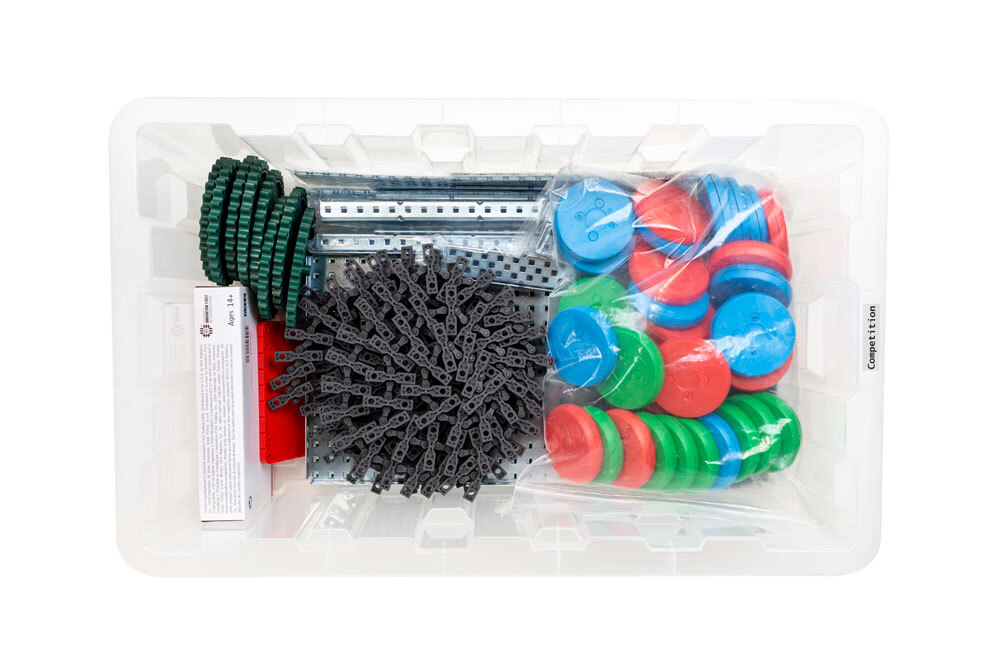

3 saugojimo dėžė: pagrindas

dalis	Nuotrauka	Dalies numeris	Kiekis	Krepšelio užrašai	Vieta

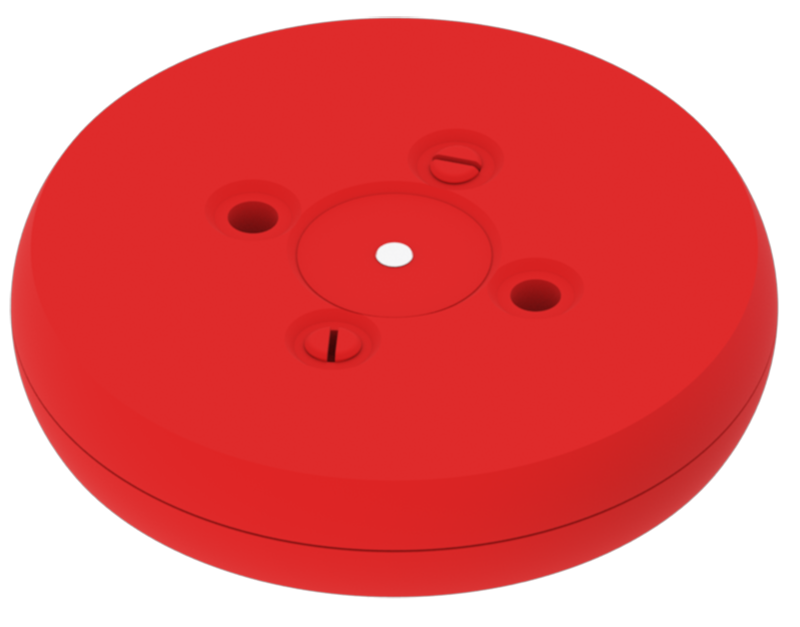

Raudonas 5x svertinis diskas		Ši dalis yra šioje pakuotėje: 276-7472-804 Atskiros dalies numeris: 228-3445-2250	10	Viename maišelyje bus 36 diskai. Po du iš kiekvienos spalvos bus įdėti į 2 dėžutę. Kiti 30 diskų pateks į 3 dėžutę.	Naudingas patarimas: Naudokite didelį pakartotinai uždaromą maišelį, kad diskai būtų kartu šioje dėžėje. Jie gali būti supakuoti su visais 30 diskų kartu arba į 3 maišelius, atskirtus pagal spalvą.

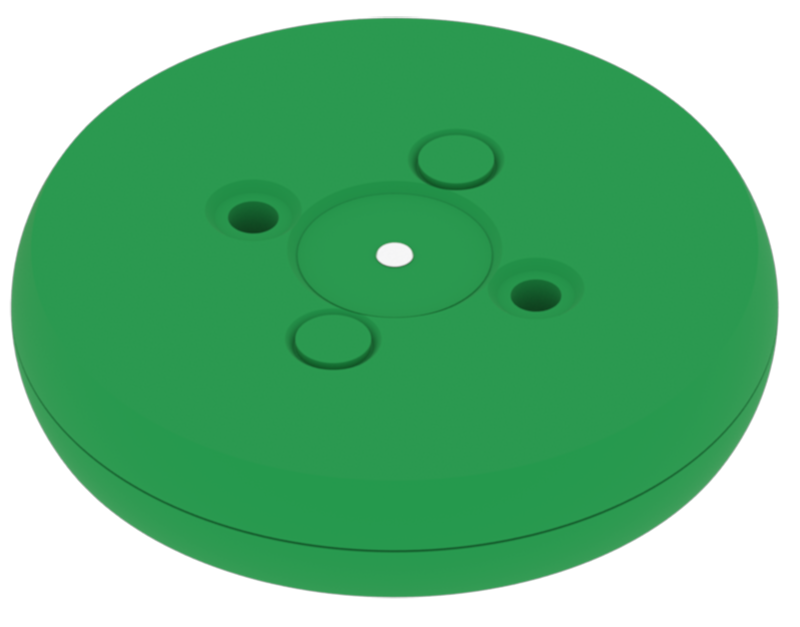

Žalias 5x svertinis diskas		Ši dalis pateikiama šioje pakuotėje: 276-7472-804 Atskiros dalies numeris: 228-3450-2250	10

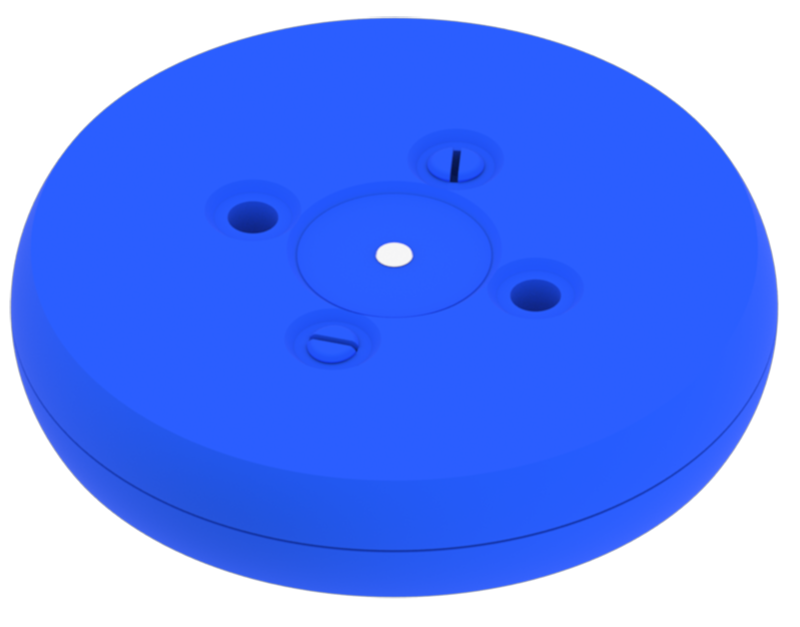

Mėlynas 5x svertinis diskas		Ši dalis pateikiama šioje pakuotėje: 276-7472-804 Atskiros dalies numeris: 228-3196-2250	10

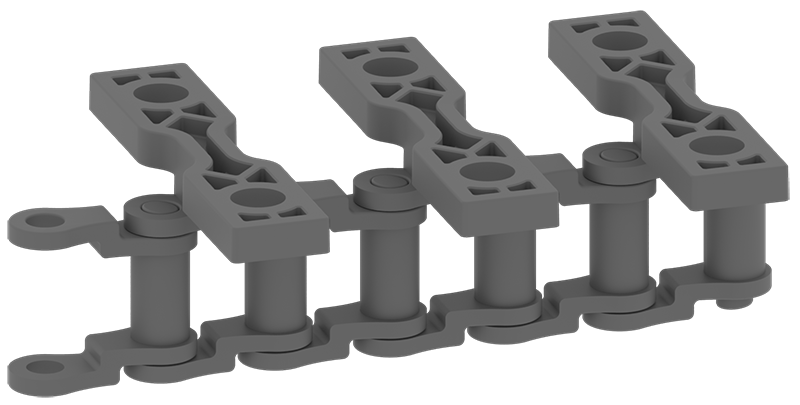

Didelio stiprumo grandinės tvirtinimo jungties rinkinys		276-7578	18 nuorodų	Tiekiamas keliuose maišeliuose po 6 nuorodas. 1 dėžutei reikia tik vieno maišelio. Kiti maišeliai bus dedami į 3 dėžę.

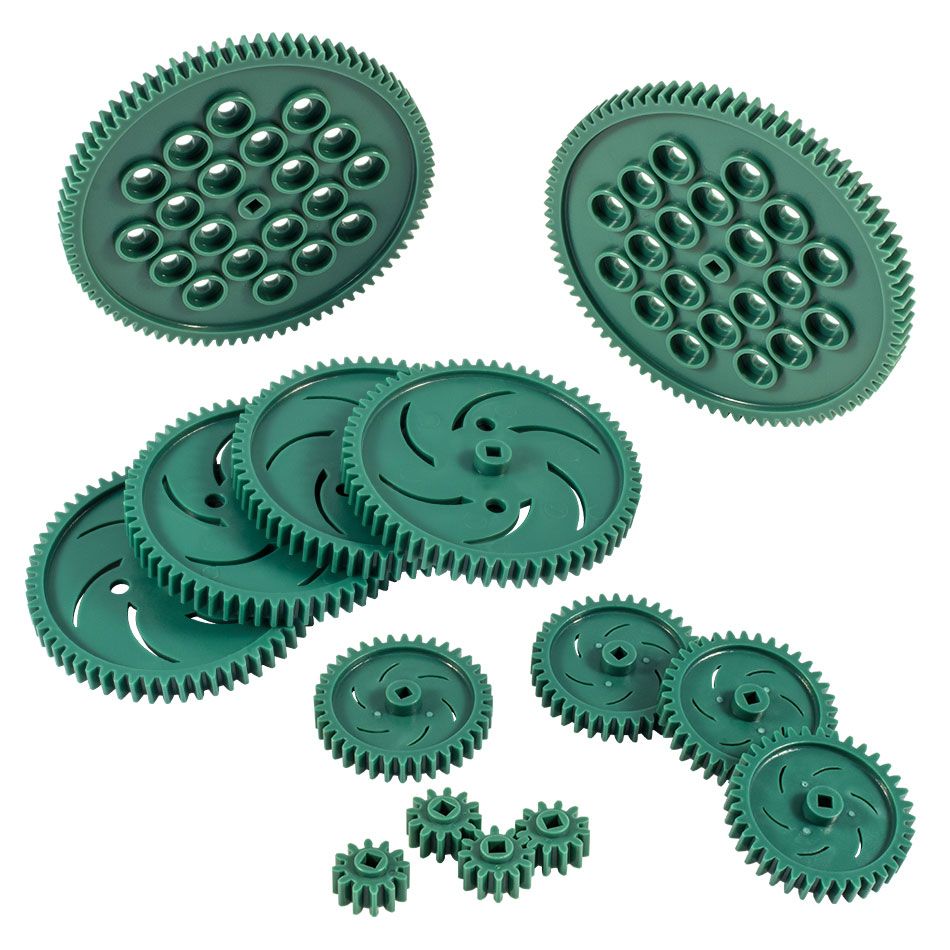

Pavarų komplektas		276-2169	1	Yra vienoje dėžutėje.

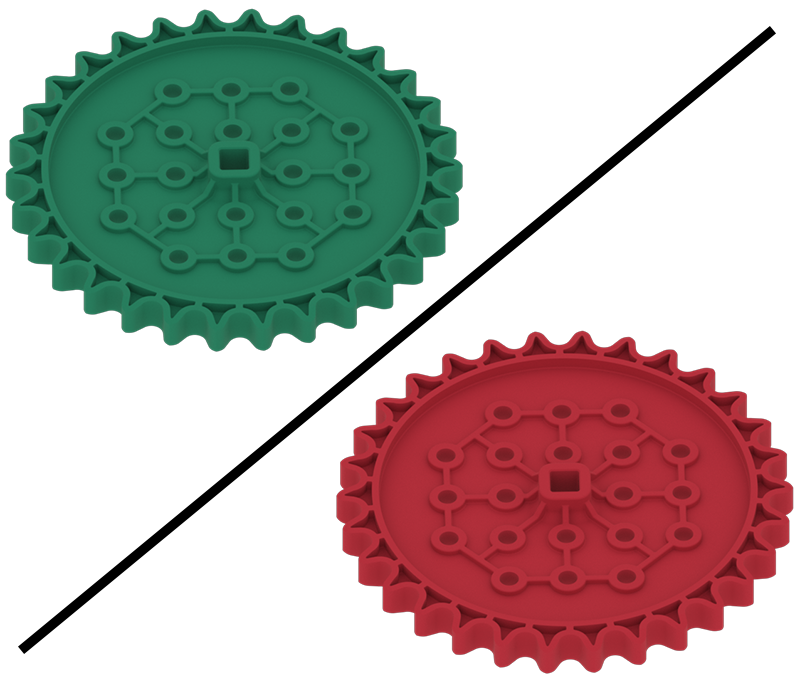

30T didelio stiprumo žvaigždutė Pastaba: Šiuo metu ši dalis keičiama iš žalios į raudoną.		Ši dalis yra pakuotėje: 276-3880 Atskiros dalies numeris: 276-2252-007	8	Tiekiamas didelio stiprumo 30 dantų žvaigždutės pakuotėse. 3 dėžutei reikia tik dviejų iš šių 4 pakuočių. Kita pakuotė pateks į 1 dėžutę.

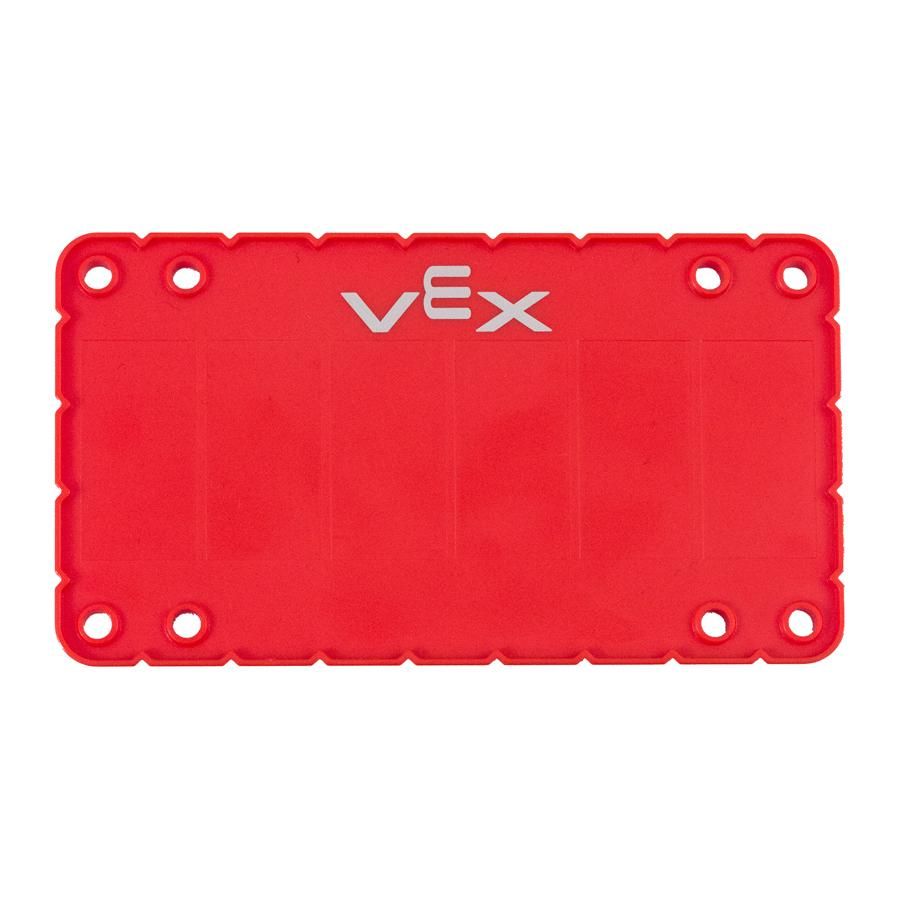

Raudonas VRC numerio ženklas		Ši dalis pateikiama šiame rinkinyje: 276-7472-803 Atskiros dalies numeris: 276-3938-002	1	Šios dalys yra viename maišelyje.

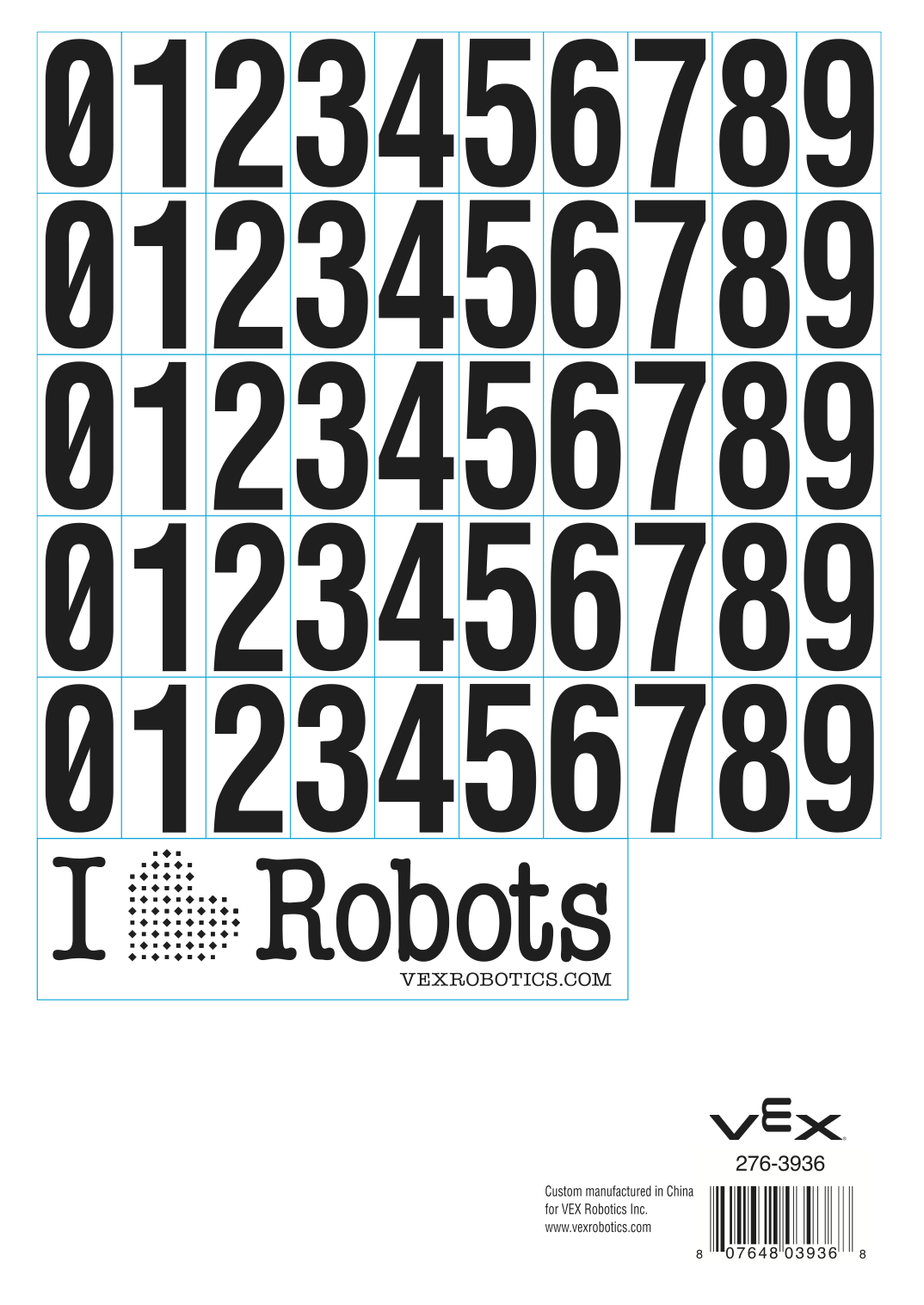

Valstybinio numerio abėcėlės lapas		Ši dalis pateikiama šiame rinkinyje: 276-7472-803 Atskiros dalies numeris: 276-3936-001	1
Valstybinio numerio lipduko lapas		Ši dalis pateikiama šiame rinkinyje: 276-7472-803 Atskiros dalies numeris: 276-3936-001	1

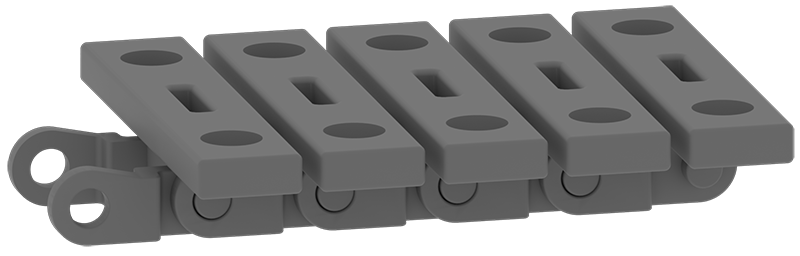

Didelio stiprumo konvejerio grandinė		276-7141	18 grandinių	Tiekiamas keliuose maišeliuose po 6 grandines. 1 dėžutei reikia tik vieno maišelio. Kiti maišeliai bus dedami į 3 dėžę.

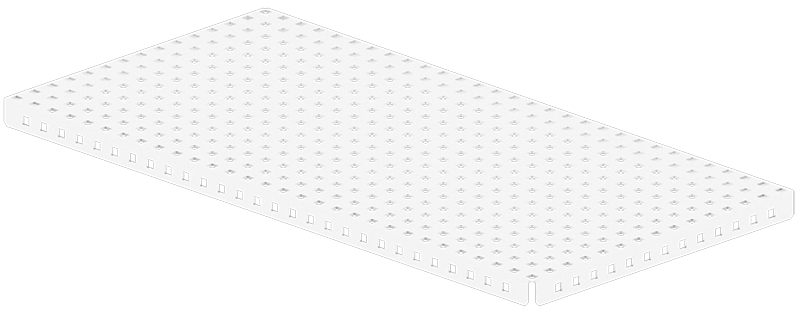

15x30 Pagrindo plokštė		276-1341-003	3	Jie tiekiami trijose dėžutėse po dvi pagrindines plokštes. Tvarkydami saugojimo dėžę turėsite atidaryti vieną iš šių dėžučių, kad sukurtumėte du rinkinius po tris.

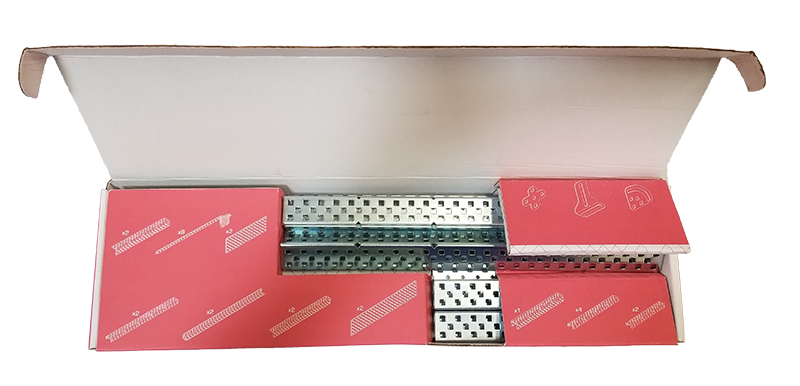

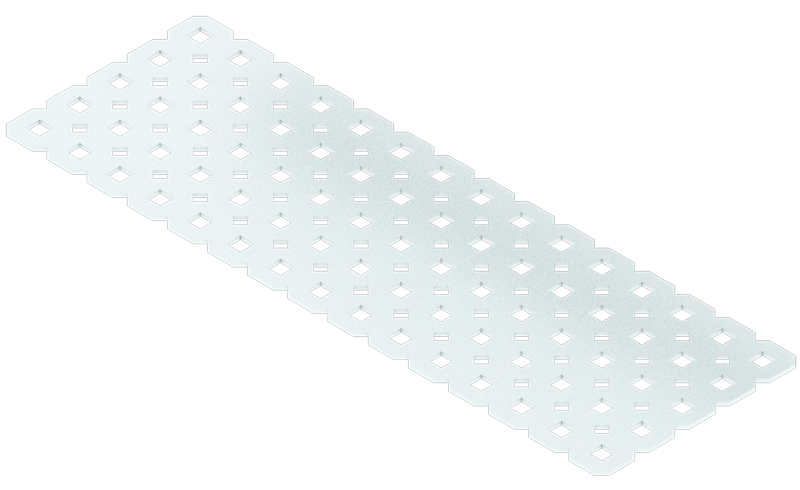

5x15 plieno plokštė		Yra šioje dėžutėje: 276-6830 Atskiros dalies numeris: 275-2023-001	2	Pateikiamas V5 klasės struktūros rinkinyje.

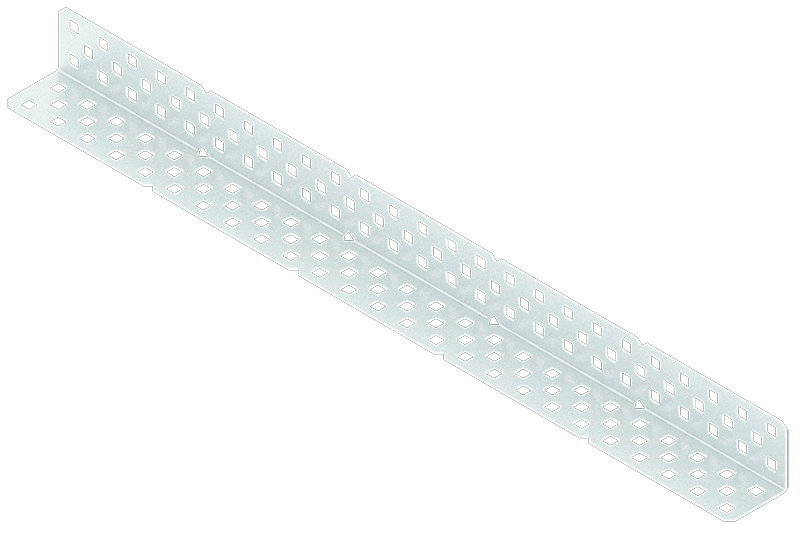

2x2x25 kampas		Yra šioje dėžutėje: 276-6830 Atskiros dalies numeris: 276-2232-022	2

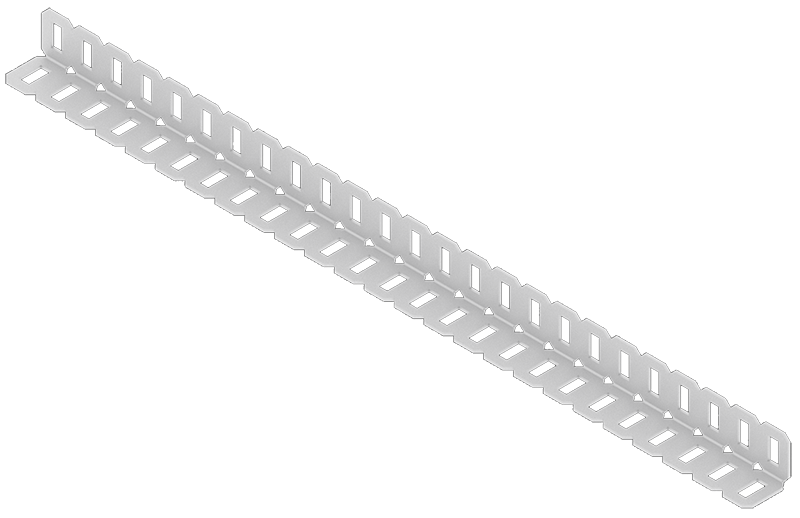

1x1x25 plieninis įpjovos kampas		Yra šioje dėžutėje: 276-6830 Atskiros dalies numeris: 276-2232-025	2
5x25 plieno plokštė		Yra šioje dėžutėje: 276-6830 Atskiros dalies numeris: 275-1140-001	2
1x2x1x15 plieno C kanalas		Yra šioje dėžutėje: 276-6830 Atskiros dalies numeris: 276-2232-028	2
1x2x1x25 plieninis C kanalas		Yra šioje dėžutėje: 276-6830 Atskiros dalies numeris: 276-2232-029	2
1x2x1x20 plieninis C kanalas		Yra šioje dėžutėje: 276-6830 Atskiros dalies numeris: 276-2600-003	4

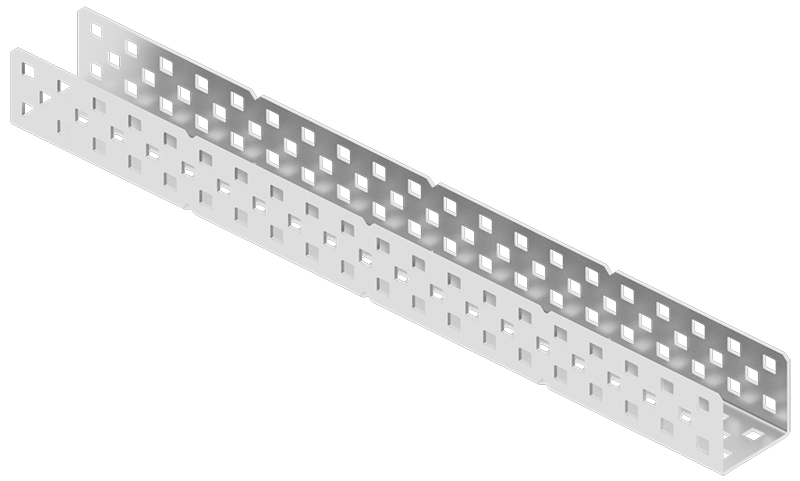

2x2x2x20 U kanalas		Yra šioje dėžutėje: 276-6830 Atskiros dalies numeris: 276-6009-001	1

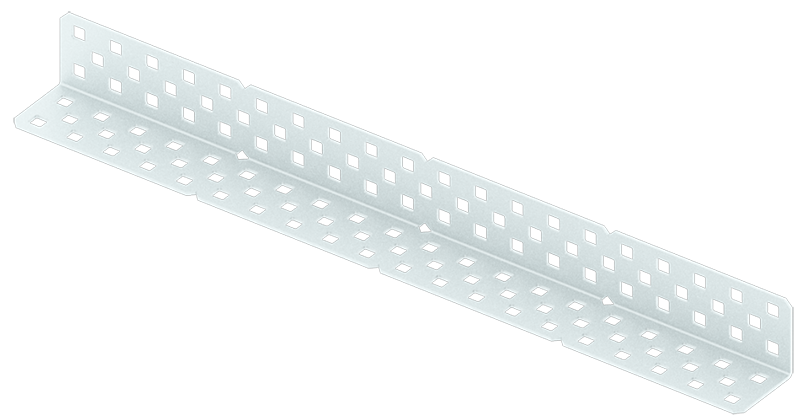

2x2x20 plieno kampas		Yra šioje dėžutėje: 276-6830 Atskiros dalies numeris: 276-2600-001	2

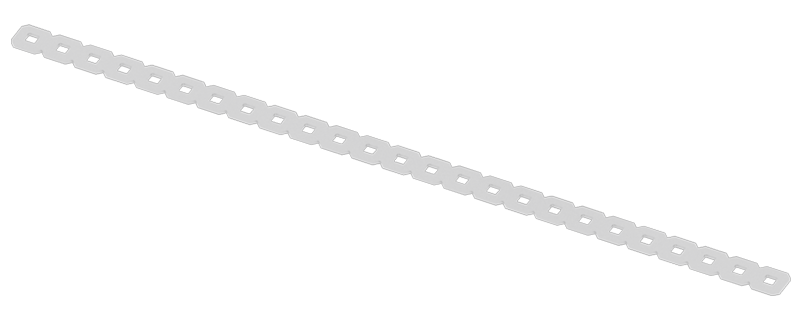

1x25 plieno strypas		Yra šioje dėžutėje: 276-6830 Atskiros dalies numeris: 275-1141	8

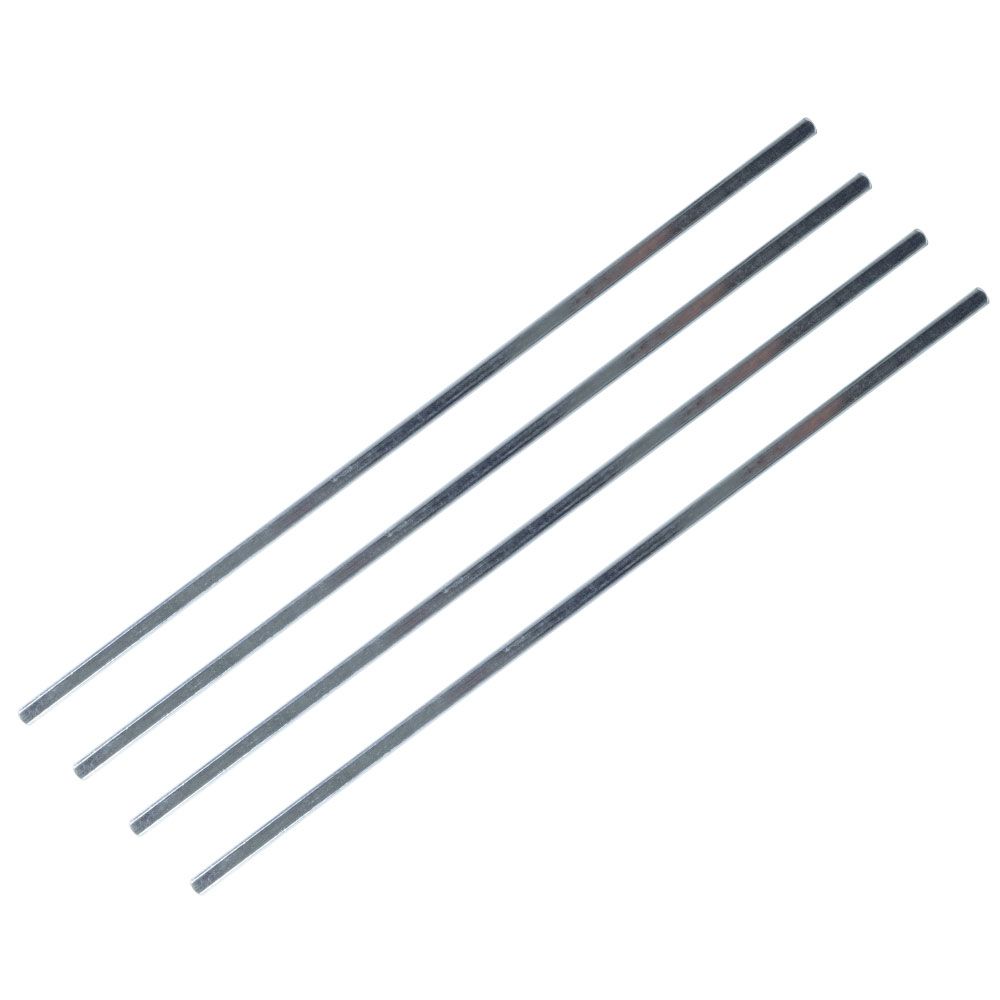

12 colių pavaros velenas		276-1149	4	Yra 1 pakuotėje po 4.
