Statyba naudojant V5 Workcell – 3 dalis: Struktūra – VEX biblioteka

„VEX V5 Workcell“ surinkimas yra smagi ir mokomoji veikla.

CTE (karjeros ir techninio išsilavinimo) V5 Workcell sąrankos diagrama, iliustruojanti komponentų ir jungčių, būtinų efektyviam darbui laboratorijos aplinkoje, išdėstymą.

Diagrama, iliustruojanti V5 Workcell, skirto CTE (karjeros ir techninio išsilavinimo) sąranką, rodanti komponentų ir jungčių, reikalingų darbui, išdėstymą.

„V5 Workcell STEM Labs“ skiltyje „Seek“ esančiose kūrimo instrukcijose pateikiami dalių sąrašai ir išsamios iliustracijos, padedančios mokiniui atlikti surinkimą.

Kas yra V5 struktūra?

V5 struktūra susideda iš visų plastikinių ir metalinių dalių, esančių V5 Workcell, kurios sudaro platformą, laikikliai, žymeklio laikiklis, roboto ranka ir jungtys, laikančios jas visas kartu.

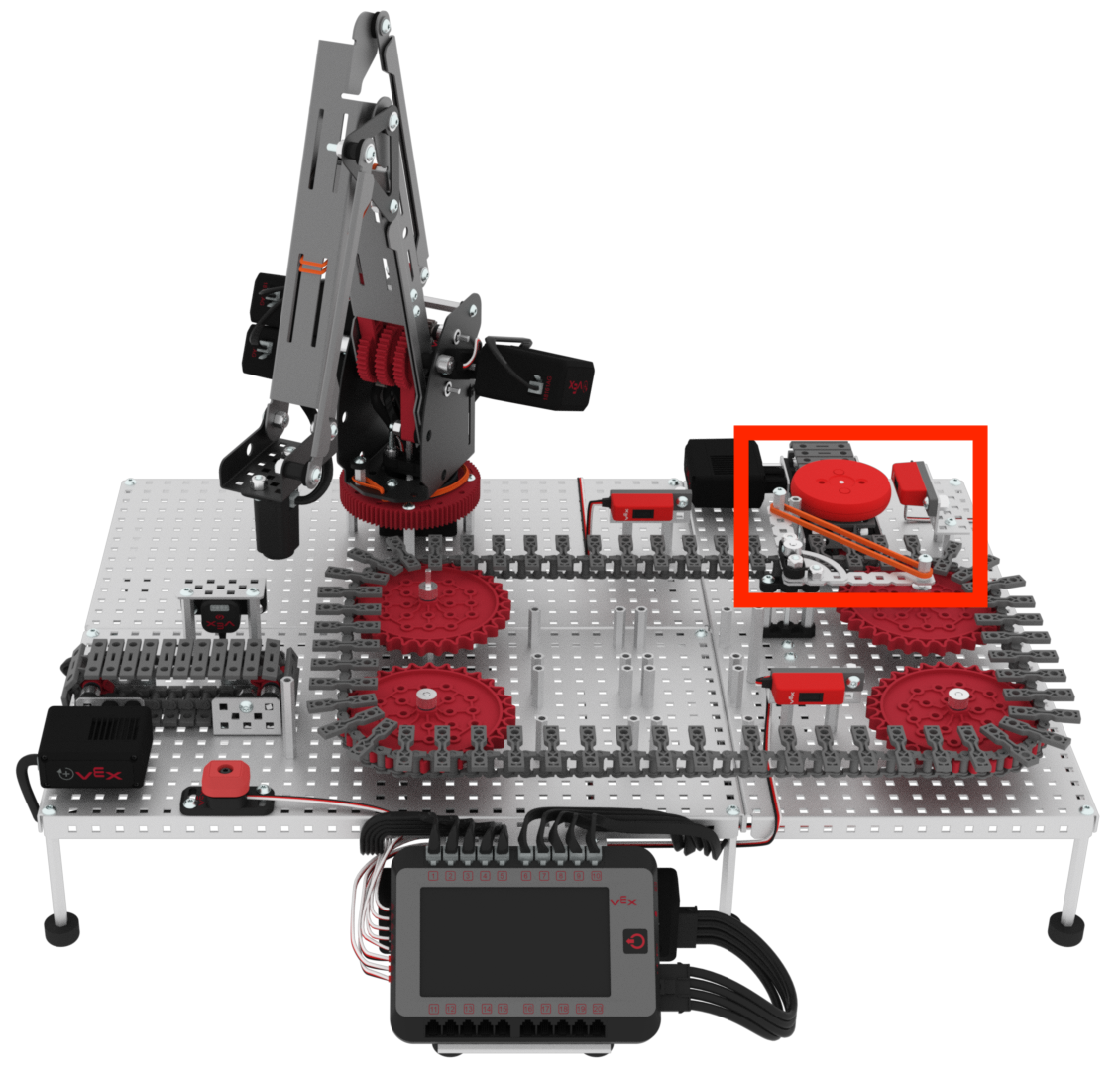

10 laboratorijos V5 Workcell sąrankos diagrama, iliustruojanti komponentų ir jungčių išdėstymą karjeros ir techninio mokymo tikslais.

Patarimai ir gudrybės dirbant su V5 struktūra

Dalių numerių lentelė, skirta V5 Workcell nustatyti karjeros ir techninio išsilavinimo (CTE) kontekste, kurioje rodomi įvairūs komponentai ir juos atitinkantys identifikatoriai.

Statybos instrukcijose, esančiose V5 Workcell STEM Labs, yra dalių numeriai dalių sąraše ir išsamiose surinkimo iliustracijose. Tai gali padėti užtikrinti, kad statytojas surinkdamas naudotų tinkamas dalis, taip pat nurodyti, kiek reikia tam tikros dalies. Tai palengvina surinkimą, kai reikia surinkti visas reikalingas dalis prieš pradedant statybos instrukcijose nurodytą žingsnį.

CTE (karjeros ir techninio išsilavinimo) V5 Workcell sąrankos schema, iliustruojanti komponentų ir jungčių išdėstymą optimaliam funkcionalumui užtikrinti. Diagrama, iliustruojanti V5 Workcell, skirto karjerai ir techniniam išsilavinimui, sąranką, kurioje rodomi komponentai ir jų išdėstymas optimaliam funkcionalumui užtikrinti.

Tarp VEX įrankių , kurie naudojami tvirtinimo detalėms priveržti, yra veržliarakčiai, „Star Drive“ raktai ir „Star Drive“ atsuktuvai. „Star Drives“ yra dviejų dydžių. T15 Star Drive yra didesnis iš dviejų ir naudojamas su varžtais, esančiais V5 Workcell rinkinyje. T8 Star pavara yra mažesnė ir naudojama tvirtinimo varžtams priveržti Veleno žieduose.

Sraigtinės atskyrimo veržlės, naudojamos karjeros ir techninio išsilavinimo V5 Workcell sąrankoje, vaizdas, kuriame demonstruojamas jos dizainas ir surinkimo tikslais naudojamos funkcijos.

Sraigtai, atraminiai įtaisaiir veržlės gali būti tvirtinami pirštais, kad juos būtų galima sujungti. Tačiau norint priveržti šias tvirtinimo detales, reikia naudoti veržliarakčius ir „Star drive“ raktus. Naudodami V5 tvirtinimo detales suteiksite daugiau informacijos, padėsiančios surinkti konstrukciją.

Nuplėštas varžtas gali sukelti problemų montuojant, tačiau yra keletas patarimų, nuimti V5 nuimtus varžtus.

Vaizdas, kuriame pavaizduoti įvairūs variklių įdėklai, skirti V5 Workcell sąrankai karjeros ir techninio mokymo srityse, iliustruojantys skirtingus tipus ir konfigūracijas, kurias galima naudoti robotikos projektuose.

Neperveržkite varžtų į V5 Smart Motor #8-32 srieginius įdėklus. Tai gali sugadinti įdėklus.

Diagrama, iliustruojanti tinkamą V5 Workcell sąranką, paryškinanti sritis, kad būtų išvengta per daug priveržtų komponentų, susijusių su karjera ir techniniu išsilavinimu.

Neperveržkite Nylock veržlių sukimosi taškuose. Pernelyg priveržus, sukimosi taško sandūra susijungs ir lengvai nesisuks.
