VEX GO yra lengvai kuriama sistema, leidžianti trečios–penktos klasės mokiniams kurti daug edukacinių projektų. Jo lankstumas ir funkcionalumas taip pat gali būti naudojami aukštesnėse klasėse.

Mokinys, besidomintis VEX GO kūriniais klasės aplinkoje.

Šis straipsnis supažindins su dalimis, kurios leis sujungti kitas VEX GO dalis.

Smeigtukai

Smeigtukai yra mažos plastikinės dalys, naudojamos VEX GO projektams kurti. Yra keturių skirtingų tipų smeigtukai: raudoni, žali, rožiniai ir pilki.

Raudoni Smeigtukai

Raudono smeigtuko gabalo diagrama su rodyklėmis, rodančiomis ir ženklinančiomis jos flanšą ir kaiščius.

Raudoni kaiščiai yra dažniausiai naudojama VEX GO sistemos jungtis. Šie kaiščiai turi du apvalius kaiščius, atskirtus flanšu.

Raudono smeigtuko detalė, jungianti žalią spindulį su balta plokšte, sujungiant jo kaiščius per apvalias skylutes, schema.

Raudoni kaiščiai leidžia sujungti bet kurias dvi dalis su apvaliomis skylėmis, pavyzdžiui, žalią spindulį su balta plokšte.

Žali smeigtukai

Žaliojo smeigtuko gabalo diagrama su etikete, rodančia, kad vienas iš jo kaiščių yra du kartus ilgesnis nei raudono smeigtuko.

Žalieji smeigtukai labai panašūs į raudonuosius smeigtukus. Tačiau vienoje žaliojo smeigtuko pusėje yra kaištis, kuris yra du kartus ilgesnis nei raudonas.

Diagrama, kurioje trys sijos dalys yra pritvirtintos prie vieno žalio kaiščio.

Ilgesnis kaištis leidžia sujungti dviejų lygių plastikines dalis vienoje žaliojo kaiščio pusėje ir vieno storio plastikinę dalį kitoje. Pavyzdžiui, vieną žaliojo kaiščio pusę galima įkišti į juodą didelį spindulį. Orange Beam gali būti įkištas kitoje kaiščio pusėje. Tada „Pink Beam“ gali būti įdėta ant oranžinio pluošto.

„VEX GO Crawler“ konstrukcijos schema su viena iš jo jungčių apjuosta ir pažymėta kaip trys sluoksniai dalių, pritvirtintų žaliu kaiščiu.

Tai leis sujungti visus tris dalių sluoksnius.

Rožiniai segtukai

Rožinio smeigtuko gabalo diagrama su etiketėmis, rodančiomis, kad jos dalis yra kvadratinė, dalis yra apvali, o pabaigoje - dangtelis.

Pink Pin turi keletą ypatingų savybių. Jis turi dangtelį, kad jis neslystų pro apvalią skylę. Jis turi apvalią dalį, leidžiančią įkišti į apvalią skylę, ir turi kvadratinį kaištį, leidžiantį jį įkišti į kvadratinę angą.

Diagrama, kurioje rožinis kaištis įkišamas per mėlyną spindulį ir į kvadratinę mėlynojo rato angą, pritvirtinant jį vietoje neribojant jo sukimosi.

Pavyzdžiui, rožinį smeigtuką galima įkišti per mėlyną spindulį ir jo dangtelis neleis jam praeiti. Pink Pin apvali sritis telpa į Blue Beam angą, o kvadratinis kaištis gali tilpti į kvadratinę Blue Gear angą, todėl krumpliaratis gali laisvai suktis.

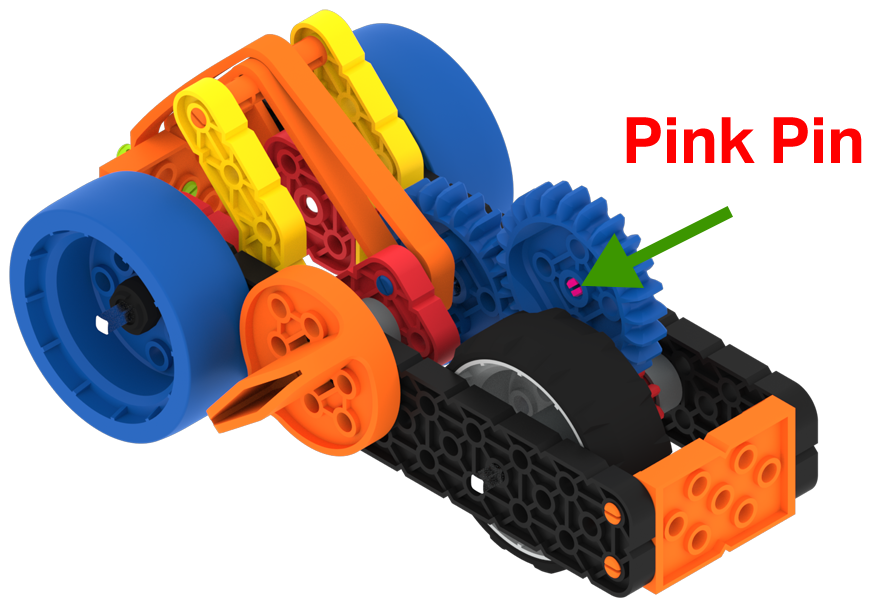

„VEX GO Super Car“ konstravimo diagrama su rožine smeigtuko detale, pritvirtinančia „Blue Gear“, vadinamą rodykle.

„Supercar“ projekte „Pink Pin“ leidžia „Blue Gear“ laisvai suktis ir suteikia galios perdavimą iš guminės juostos į pilką ratą.

Pilki smeigtukai

Pilko smeigtuko gabalo diagrama su etiketėmis, rodančiomis, kad jos dalis yra kvadratinis kaištis, dalis, kuri yra apvali, ir flanšas prieš kitą kvadratinio kaiščio sekciją.

Pilkas kaištis turi kvadratinį kaištį su flanšu, tada apvalią dalį ir kvadratinį kaištį.

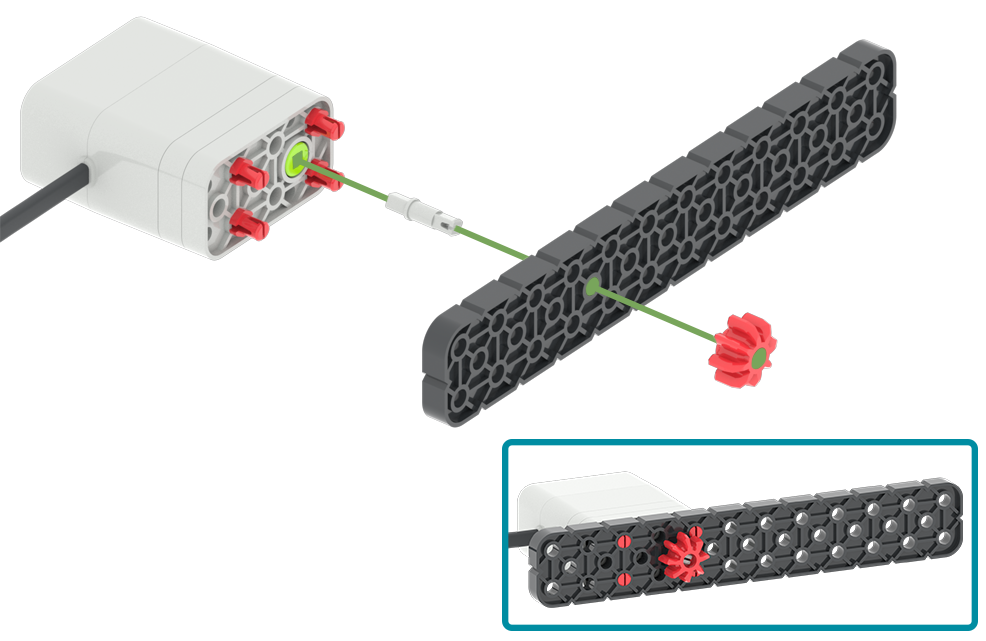

Pilko kaiščio, įkišamo per juodą didelį spindulį, siekiant sujungti raudoną pavarą su varikliu, o varikliui vis dar leidžiant sukti raudoną pavarą, diagrama.

Pilko kaiščio savybės leidžia jį įkišti į variklį arba rankenėlę, kuri privers kaištį suktis. Pilkas kaištis gali prasiskverbti pro apvalią skylę vienoje dalyje ir tada į kitos dalies kvadratinę angą.

Pavyzdžiui, pilko kaiščio kvadratinis kaištis su flanšu gali būti įkištas į variklį, tada per juodą didelį spindulį. Kitoje „Black Large Beam“ pusėje ant pilko kaiščio kvadratinio kaiščio galima įkišti „Red Gear“. Tai leis varikliui sukti raudoną pavarą.

Priešpriešos

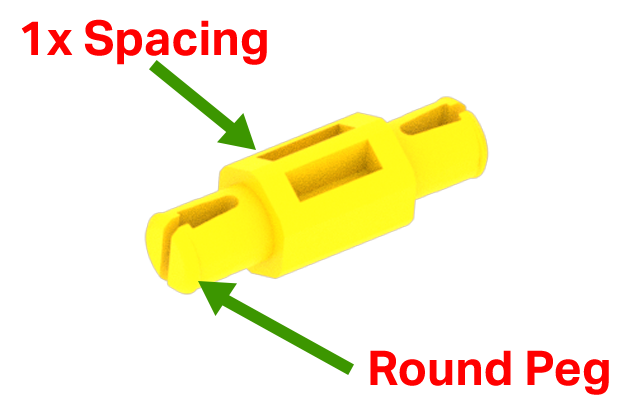

Geltonos atskiros dalies diagrama su etiketėmis, rodančiomis, kad abiejose tarpinės dalies pusėse yra apvalus kaištis, kurio storis lygus vienai plastikinei daliai.

Statant projektus su VEX GO sistema kartais reikia daugiau vietos tarp dalių. Atstumas yra jungtys, leidžiančios tai įvykti. Atramos turi apvalų kaištį kiekviename gale ir vidurinę dalį, kuri suteikia atstumą tarp dalių.

Visų VEX GO rinkinio atskirų dalių diagrama.

Yra trijų skirtingų dydžių atramos. Jie apima:

Yellow Standoff yra vieno storio plastikinės dalies atstumas.
Blue Standoff yra dviejų storių plastikinių dalių atstumas.
„Orange Standoff“ yra keturių storių plastikinių dalių atstumas.

VEX GO roboto rankos konstravimo schema su atskiromis detalėmis ant akių jutiklio priedo, paryškintos raudonu apskritimu.

Tarpai tarp dalių gali būti labai svarbūs jūsų projektui. Pavyzdžiui, galite naudoti du geltonus atskyrimus tarp geltonojo kampo pluošto ir geltonos jungties. Tai leis jums pritvirtinti akių jutiklį, kad jis būtų jūsų roboto rankos projekto viduryje.

Jungtys

Diagrama, demonstruojanti jungčių naudojimą, norint sujungti dalis lygiagrečiai arba 90 laipsnių kampu.

Jungtys yra labai naudingos dalys. Jie leidžia sujungti dvi dalis. Šios jungtys gali būti sujungtos 90 laipsnių kampu arba lygiagrečios viena kitai.

Geltonos jungties detalės diagrama su etiketėmis, rodančiomis, kad ji turi du apvalius kaiščius, nukrypusius 90 laipsnių kampu nuo 5 apvalių skylių.

Jungtys turi apvalias skylutes ir kaiščius.

90 laipsnių jungtys

Visų VEX GO rinkinio jungčių diagrama.

90 laipsnių jungtys yra trijų dydžių. Jie apima:

Raudonos jungtys turi vieną kaištį ir vieną skylę. Tai leidžia šioms jungtims suktis.
Geltonos jungtys turi penkias skylutes ir du kaiščius.
Mėlynos jungtys turi šešias skylutes ir du kaiščius. Mėlynos jungtys yra viena anga ilgesnės nei geltonos jungtys.

Geltonųjų jungčių, naudojamų VEX GO konstrukcijai pritvirtinti 90 laipsnių kampu prie lauko plytelių kvadrato, diagrama.

Dalių sujungimas 90 laipsnių kampu yra labai svarbi VEX GO sistemos savybė. Pavyzdžiui, dvi geltonos jungtys gali būti naudojamos norint sujungti pilką didelį spindulį 90 laipsnių kampu su plytelėmis, kad būtų sukurtas jūsų roboto rankos projekto pagrindas.

Lygiagrečios jungtys

Abiejų VEX GO rinkinio lygiagrečių jungčių diagrama.

Lygiagrečios jungtys yra dviejų dydžių. Jie apima:

Žalios jungtys turi po du kaiščius kiekvienoje pusėje ir dvi skylutes tarp kaiščių.
Oranžinės jungtys turi po du kaiščius kiekvienoje pusėje ir septynias skylutes tarp kaiščių.

VEX GO Super Car konstravimo diagrama su paryškinta oranžine jungtimi, jungiančia dvi juodas dideles sijas.

Lygiagrečios jungtys gali būti labai naudingos kuriant projektus su VEX GO sistema. Pavyzdžiui, kurdami Super Car projektą galite atskirti du lygiagrečius juodus didelius spindulius su oranžine jungtimi.

Dalių sujungimas naudojant VEX GO sistemą yra smagus ir paprastas naudojant kaiščius, tarpiklius ir jungtis. Jie padės jums užmegzti fizinį ryšį tarp dalių, kad jūsų vaizduotė taptų realybe.
