VEX GO kūrimo sistema yra paprastas ir įdomus būdas leisti 3–5 klasių mokiniams kurti daug edukacinių projektų. Jo lankstumas ir funkcionalumas taip pat gali būti naudojami aukštesnėse klasėse.

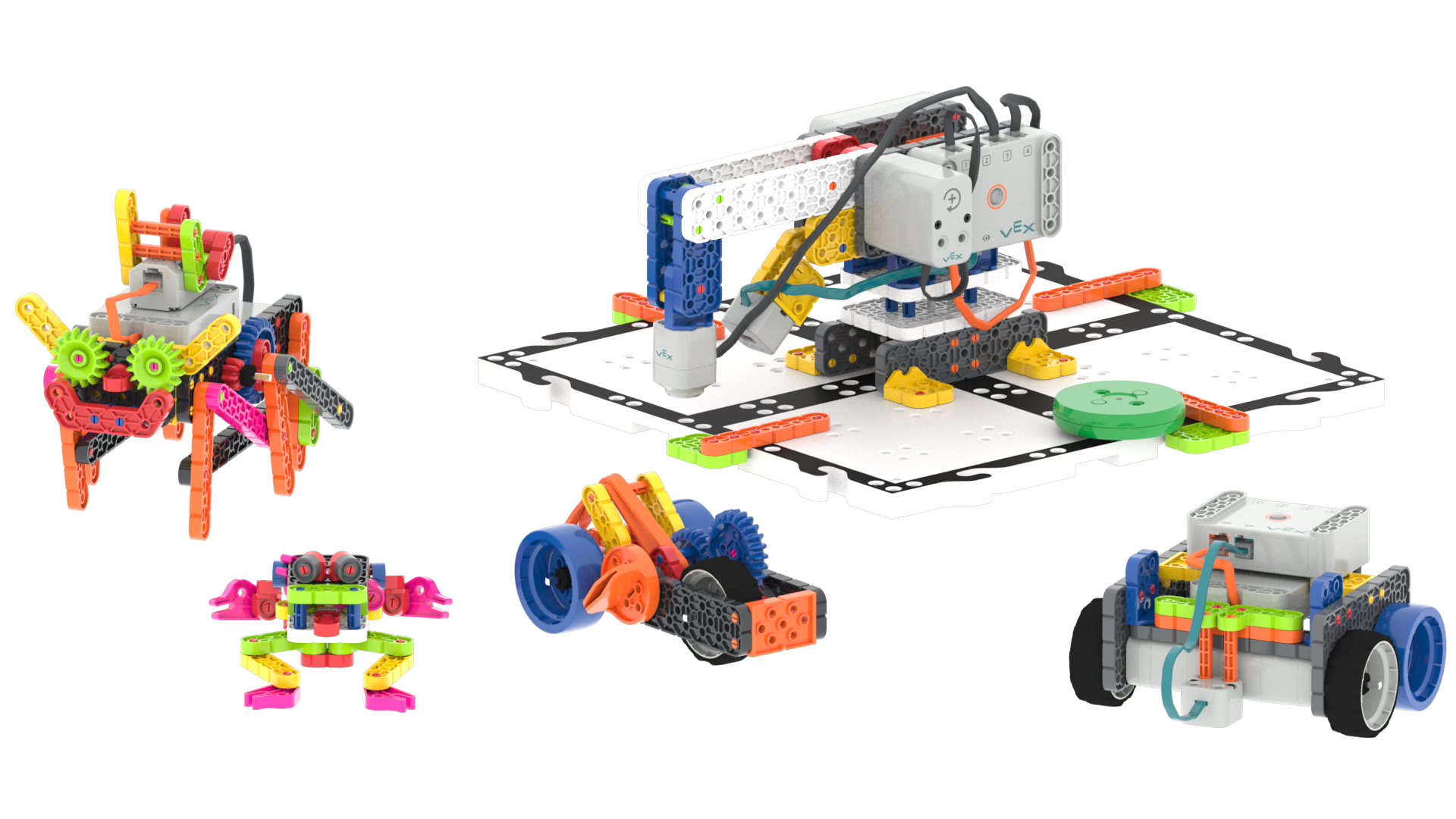

Kelių VEX GO konstrukcijų, pagamintų iš sijų, plokščių ir kitų VEX GO dalių, diagrama.

Šis straipsnis supažindins jus su dalimis, kurios leis jums sukurti VEX GO projektus.

Sijos

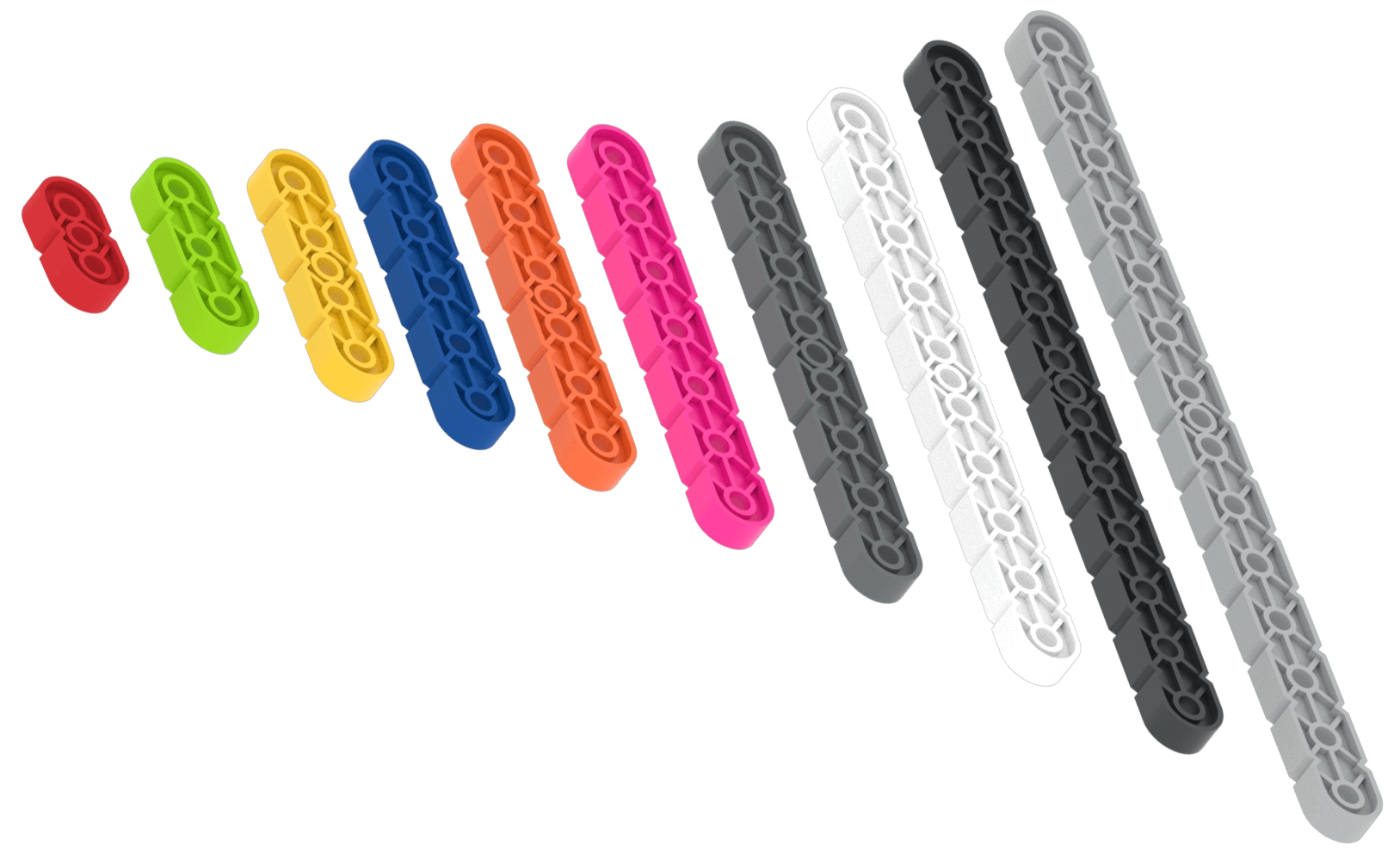

Visų VEX GO rinkinio sijos dalių diagrama.

Sijos yra vienos skylės pločio plastikinės dalys. Jų ilgis nustatomas pagal spalvą ir yra 10 skirtingų ilgių.

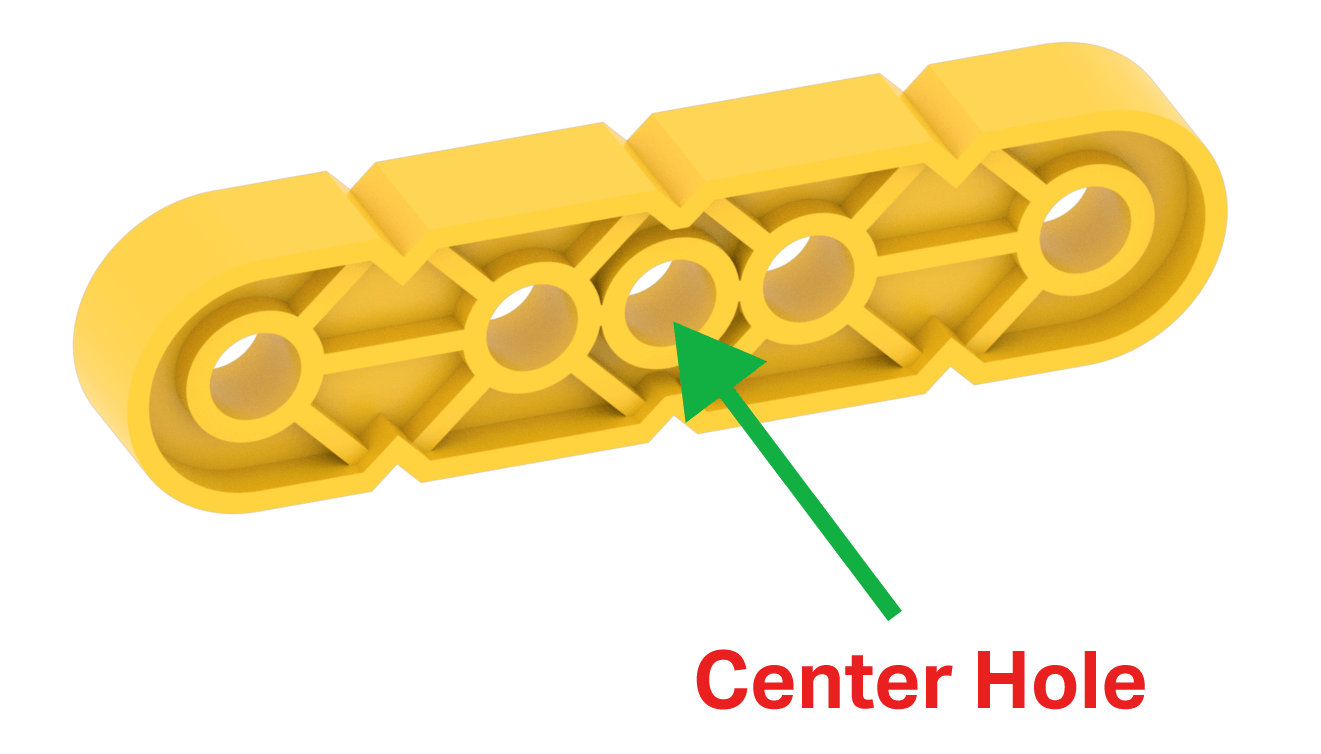

Geltonojo pluošto gabalo diagrama su rodykle, rodančia ir ženklinančia centrinę skylę.

Kiekvienoje sijoje yra centrinė skylė, leidžianti jų centre turėti jungtį. Centrinės skylės suteikia daug lankstumo statant projektą.

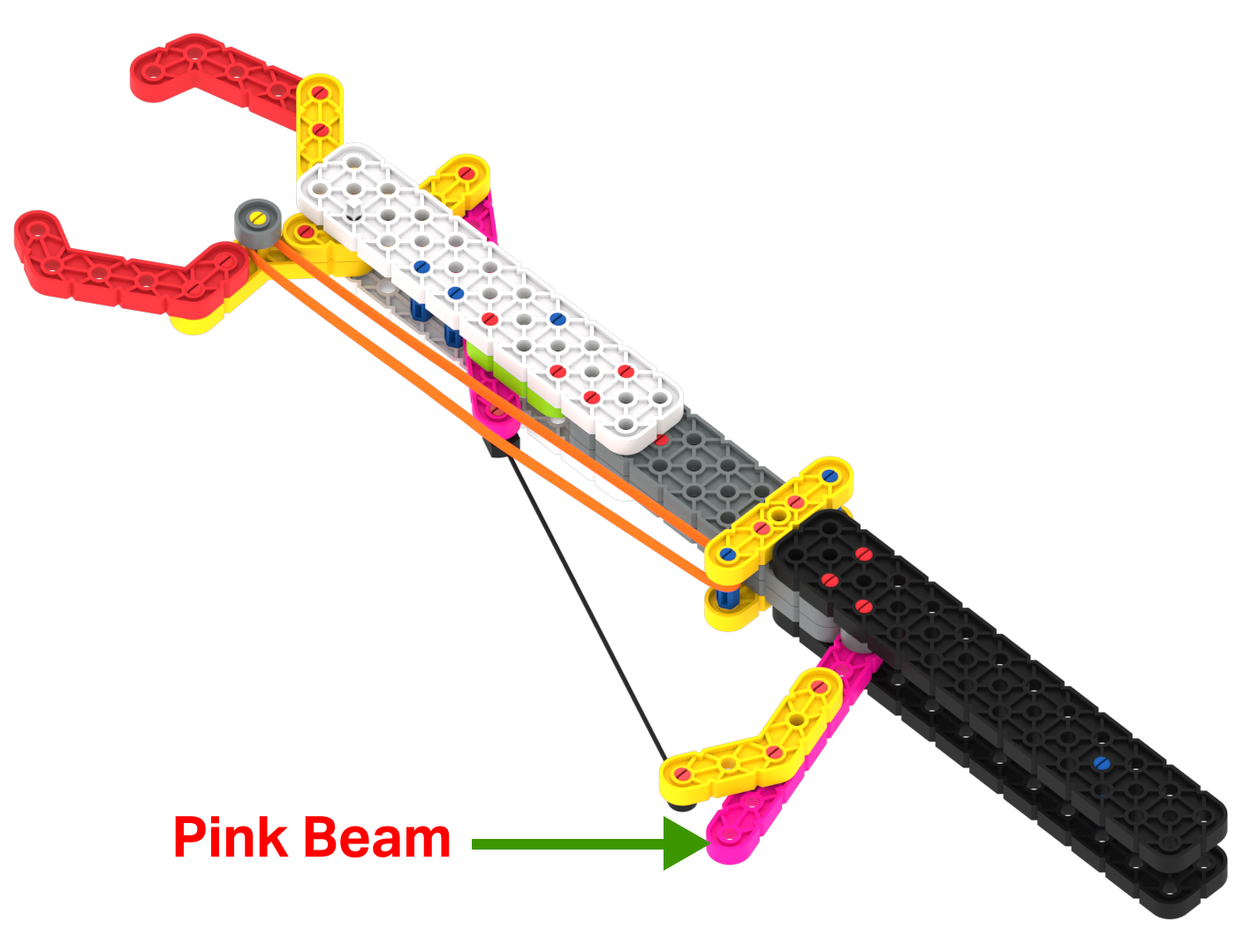

Prisitaikymo letenos schema su etikete, nukreipiančia į jo traukimo rankeną ir paženklintą kaip rožinė sija.

Sijos yra labai naudingos statybinės dalys. Pavyzdžiui, projekte „Adaptation Claw“ jie naudojami daugeliui dalykų. Pink Beam naudojama kaip traukimo rankena, skirta uždaryti letena.

Kampinės sijos

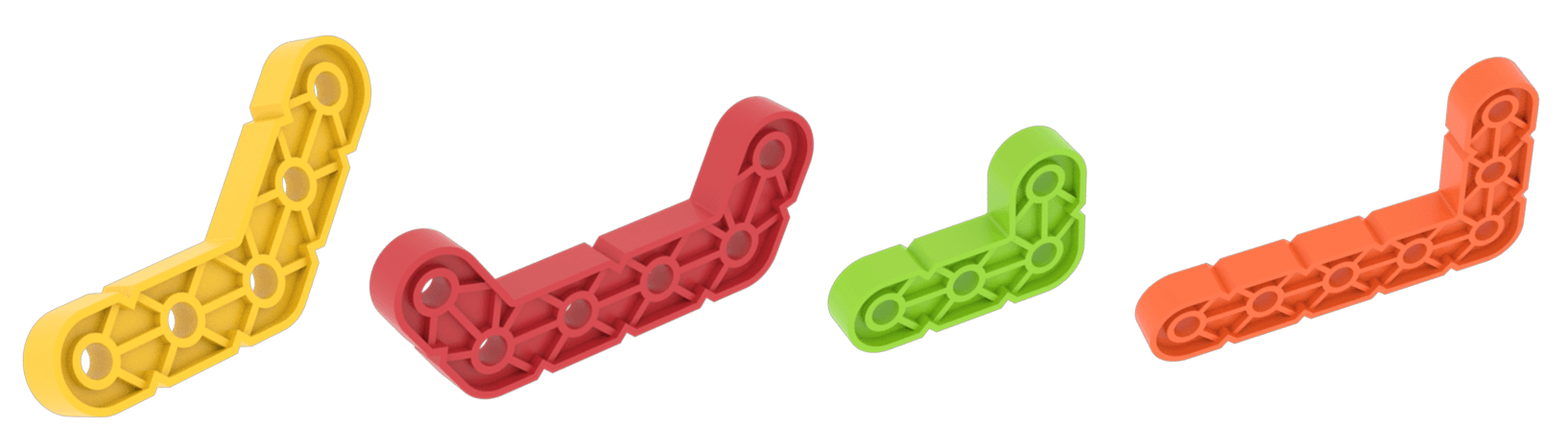

Visų VEX GO rinkinio kampinių sijų dalių diagrama.

Kampinės sijos yra vienos skylės pločio ir kampą turinčios sijos. Yra keturios kampinės sijos, įskaitant:

geltonojo kampo spindulys, kurio kampas yra 45 laipsniai
Raudonojo kampo spindulys, kurio kampas yra 60 laipsnių kiekviename gale
mažesnis Green Angle Beam, kurio kampas yra 90 laipsnių
didesnis oranžinio kampo spindulys, kurio kampas yra 90 laipsnių

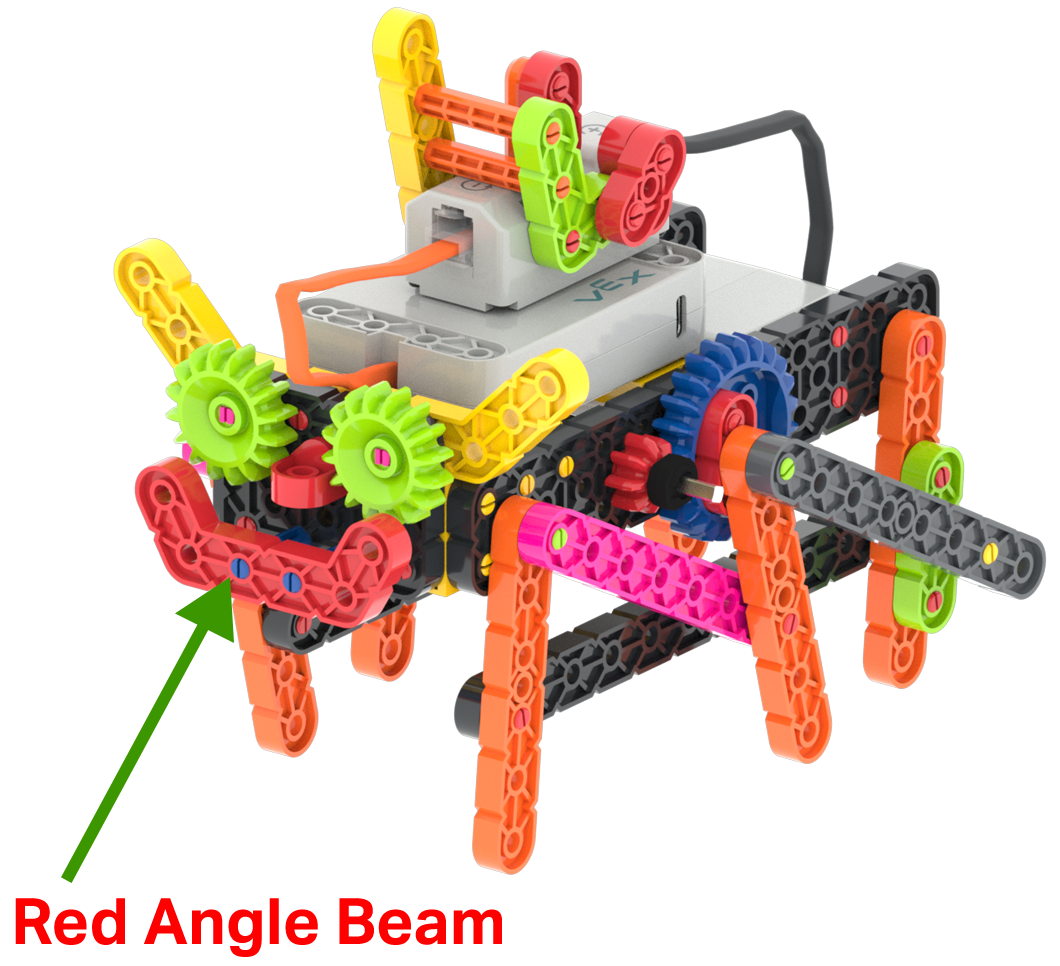

„VEX GO Crawler“ konstrukcijos diagrama su rodykle, nukreipta į jo burną ir pažymėta kaip raudono kampo sijos dalis.

Kampinės sijos leidžia projektams pastatyti konstrukcijas kampu. Tai labai naudinga neatsižvelgiant į tai, ar jūsų projekto pagrindinė dalis turi būti išdėstyta kampu, ar įdomus papildymas. Pavyzdžiui, projekte „Crawler“ raudono kampo spindulys padaro robotui linksmą burną.

Didelės sijos

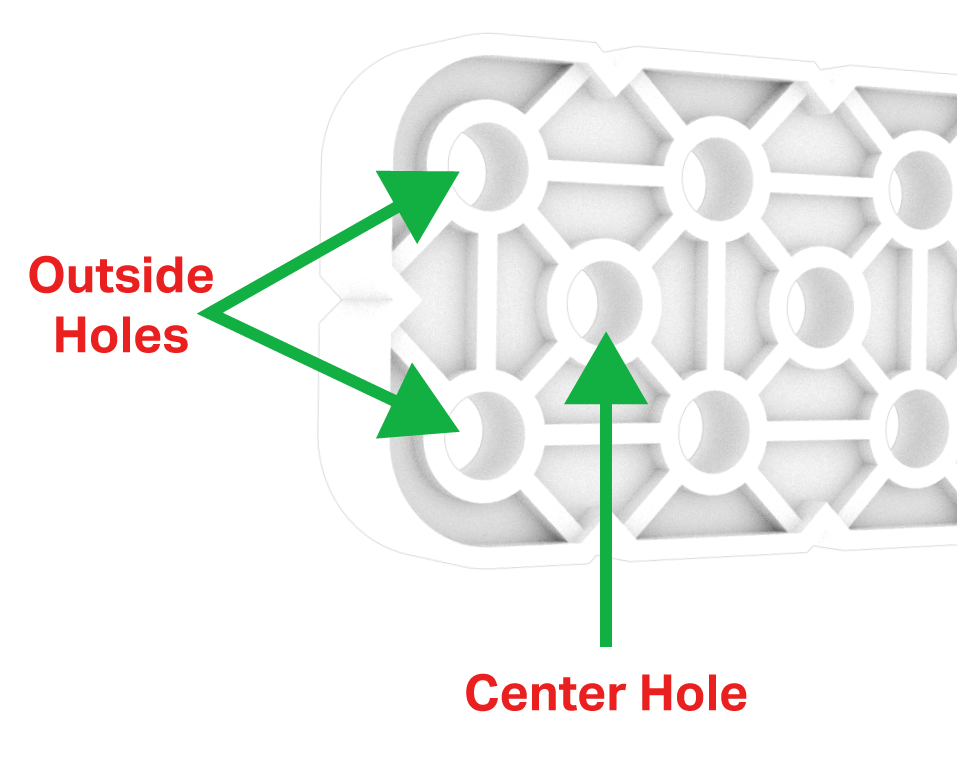

Balto didelio pluošto gabalo diagrama su rodykle, rodančia į skylių eilutes ir pažymėtą centrinę skylę ir išorines skyles.

Didelės sijos turi labai naudingą skylių modelį. Yra dvi išorinės skylių eilės, kurios yra išdėstytos viena su kita. Yra vidurinė skylių eilė, kuri yra pusiaukelėje tarp kiekvienos išorinės skylės. Šis modelis leidžia įvairiais būdais pritvirtinti dideles sijas prie kitų dalių.

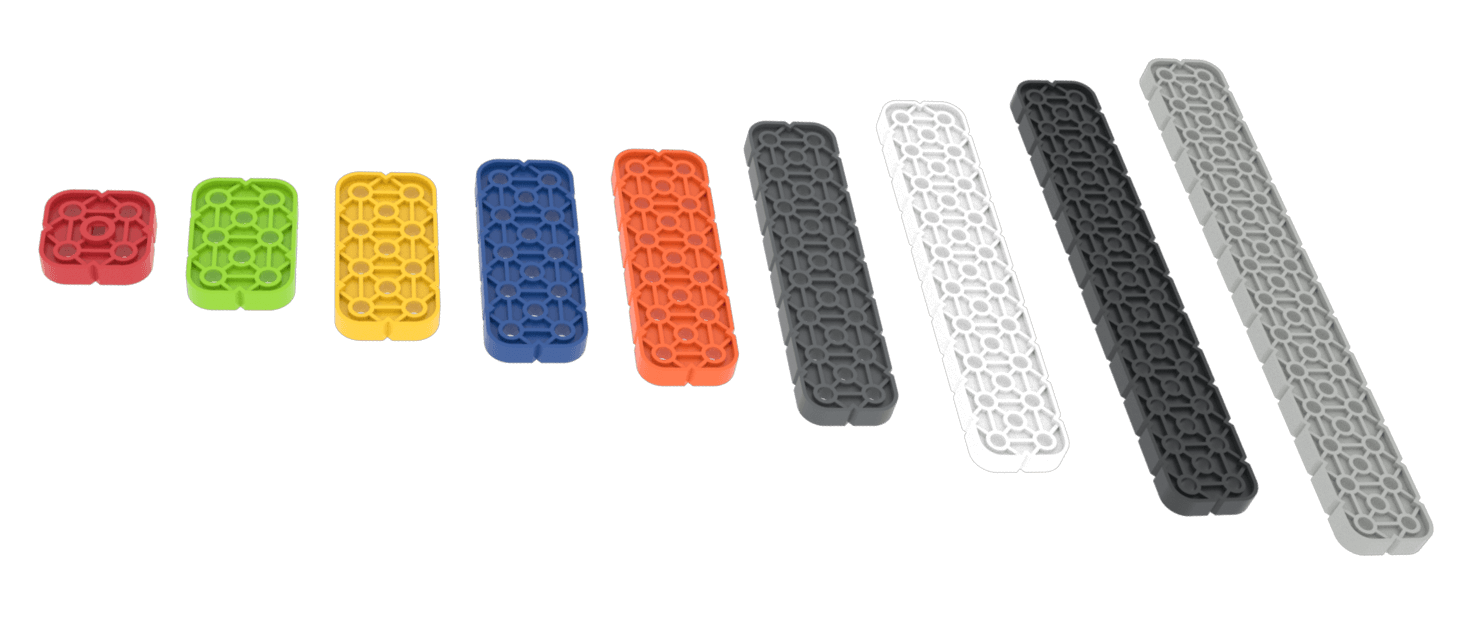

Visų VEX GO rinkinio didelių sijų dalių diagrama.

Dideli sijų ilgiai atpažįstami pagal spalvą ir būna devynių skirtingų ilgių.

Raudonojo kvadrato sija

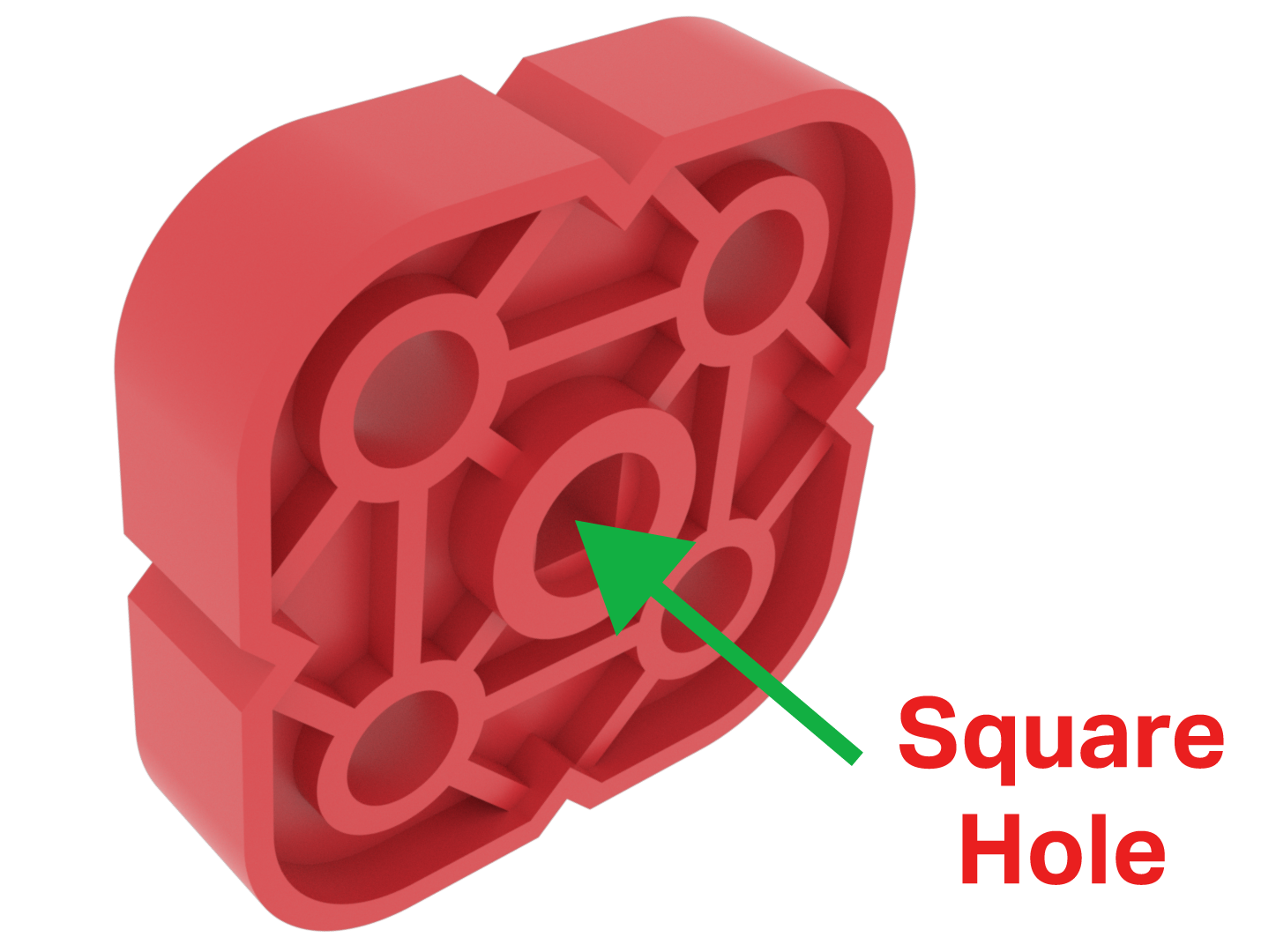

Raudonojo kvadrato sijos gabalo diagrama su rodykle, rodančia ir pažymėtą skylę jos centre kaip kvadratinę skylę.

Raudonojo kvadrato sija yra ypatinga didelė sija. Jis yra dviejų skylių pločio ir dviejų skylių ilgio, todėl yra kvadratinė dalis. Ypatinga Raudonojo kvadrato sijos ypatybė yra jos centrinė skylė. Centrinė skylė yra kvadratinė.

Kvadratinė skylė leidžia į angą įkišti kvadratinį kaištį arba veleną. Raudonojo kvadrato sija bus priversta suktis kiekvieną kartą, kai bus priverstas suktis kvadratinis kaištis / velenas.

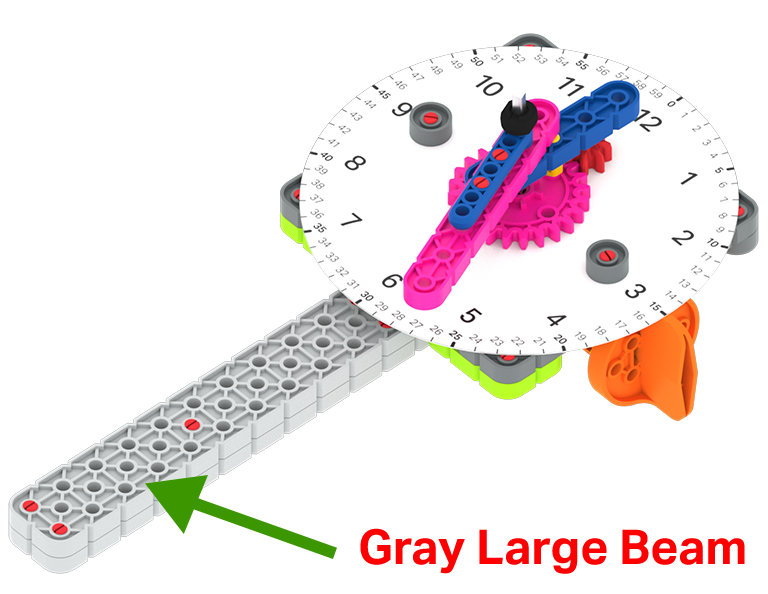

VEX GO laikrodžio konstrukcijos schema su rodykle, rodančia į jo rankeną ir paženklintą kaip pilkas didelis pluoštas.

Didelės sijos yra naudojamos kaip pagrindinės dalys daugelyje projektų. Pavyzdžiui, dvi pilkos didelės sijos naudojamos projekte Laikrodis kaip laikrodžio rankena.

Lėkštės

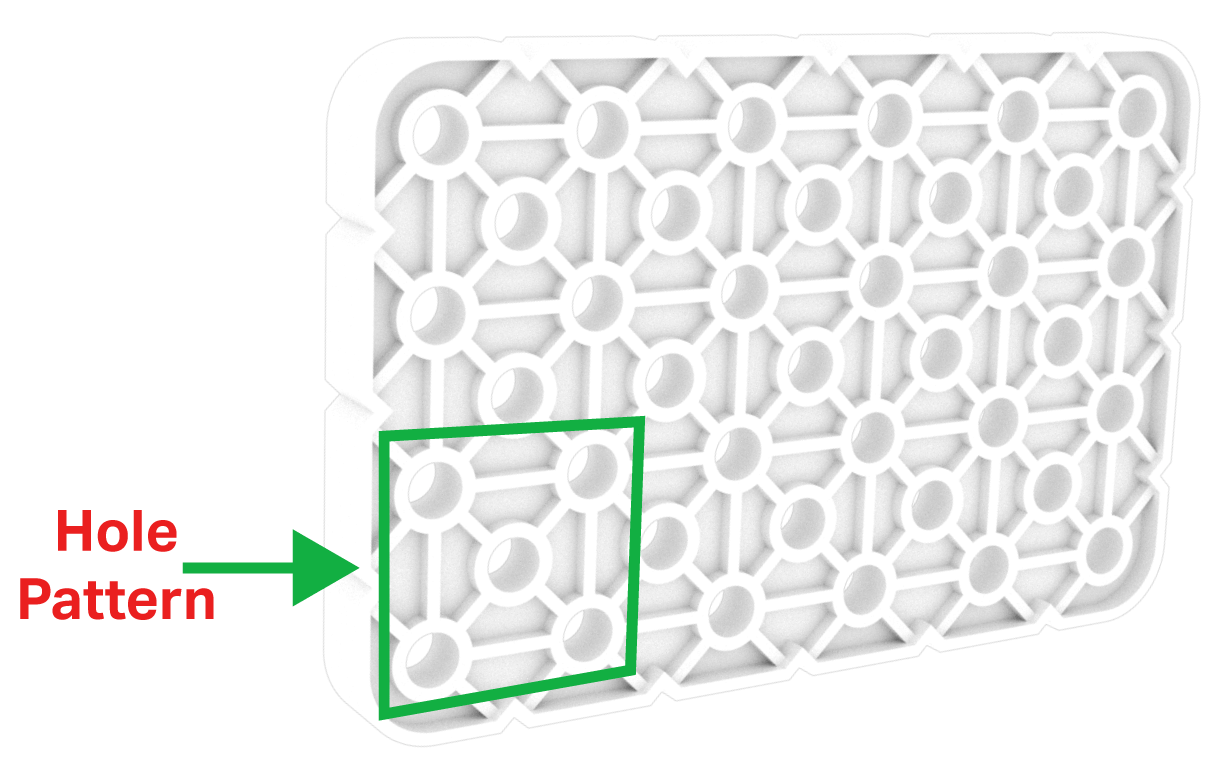

Didelės baltos plokštės gabalo diagrama su rodykle, rodančia į besikeičiančias skylių eilutes ir ženklinančią plokštės skylių raštą kaip panašų į didelio pluošto raštą.

Plokštės yra plačiausios iš plastikinių dalių ir yra trijų skylių pločio ir keturių skylių pločio. Plokštelės naudoja tą patį skylių raštą kaip ir didelės sijos.

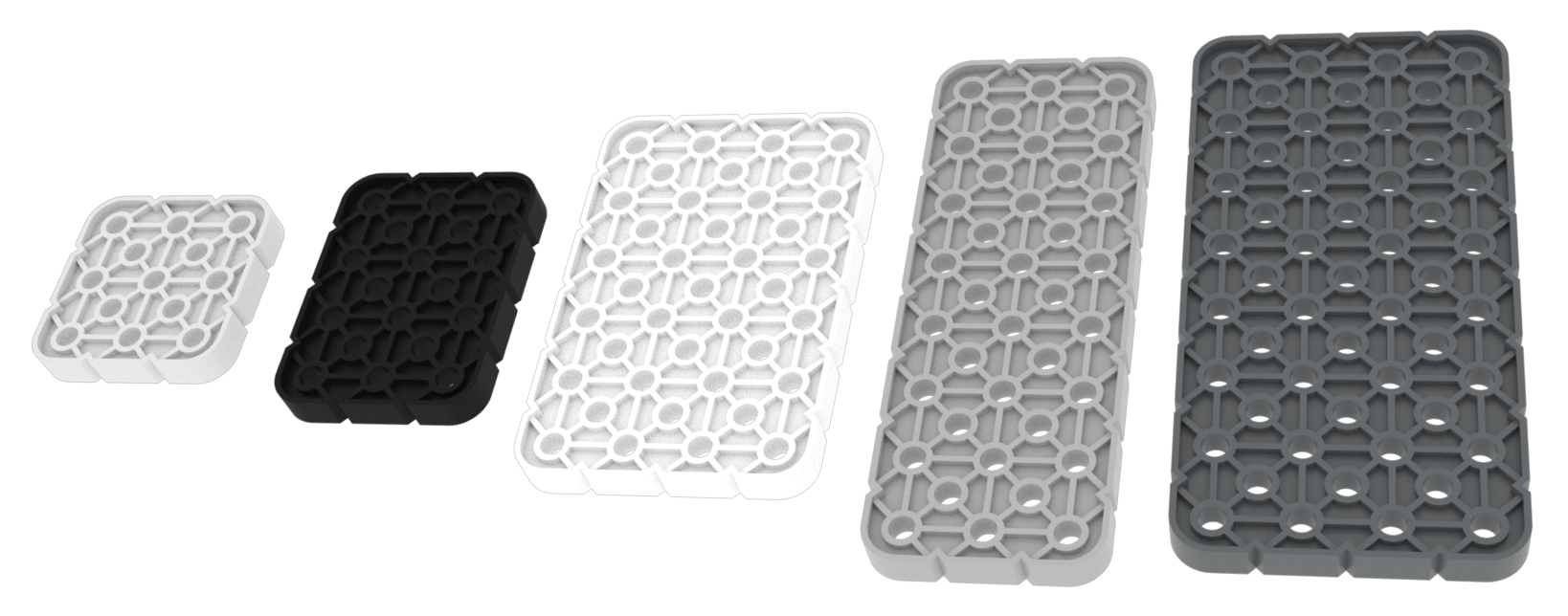

Visų VEX GO rinkinio plokščių dalių diagrama.

Plokštės būna penkių skirtingų ilgių. Skirtingi jų ilgiai atpažįstami pagal spalvą.

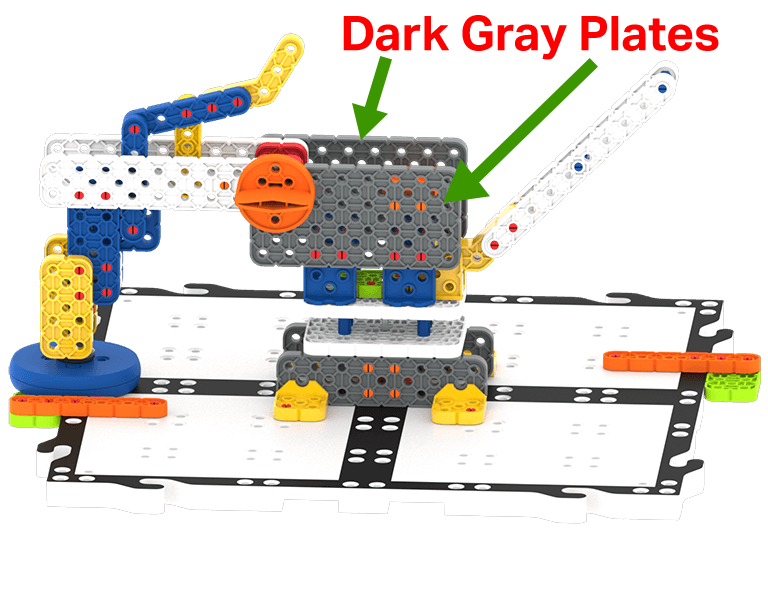

VEX GO roboto rankos konstravimo schema su rodyklėmis, nukreiptomis į jos šonus ir pažymėtomis kaip tamsiai pilkos plokštės detalės.

Plokštės yra labai naudingos statybų projektuose, nes jose yra daug skylių kitoms dalims sujungti. Pavyzdžiui, projekte „Robot Arm“ dvi tamsiai pilkos plokštės suteikia daug skylių kitoms dalims pritvirtinti.

Sijos, kampinės sijos, didelės sijos ir plokštės yra VEX GO sistemos dalys, kurios leis jums įgyvendinti savo projektą iš vaizduotės į realybę.
