VEX GO yra smagi ir mokomoji sistema, skirta naudoti nuo trečios iki penktos klasės mokiniams. Jo lankstumas ir funkcionalumas taip pat gali būti naudojami su daugeliu aukštesnių lygių.
Šis straipsnis supažindins su keliomis pagrindinėmis idėjomis, kurios padės studentams naudotis VEX GO sistema.
Supratimas
Čia pateikiami kūrimo pagrindai, kurie tinka beveik viskam, kas susiję su VEX, taip pat ir realiame pasaulyje.
Orientacija
Pabandykite patys, taip pat paprašykite savo mokinių surasti plakate pavaizduotą kūrinį ir nukreipti jį rankoje taip pat, kaip parodyta. Mokymasis tai daryti statant užtikrina, kad detalės bus sujungtos tinkamose vietose, taip pat pagerinsite erdvinius būsimų statymų motyvus. Galimybė vizualizuoti dalį „stiklinėje dėžutėje“ yra didžiulė inžinerijos koncepcija, nes tai priklauso nuo jūsų mintyse kuriamo vaizdo. „VEX Build Instructions“ sukurtos atsižvelgiant į šiuos vaizdus, todėl meskite iššūkius sau ir perorientuokite rankoje esančią dalį, kad kurdami robotą pamatytumėte geriausią optimalų vaizdą.
Dalių kategorijos
VEX Robotics naudoja tris pagrindines dalių kategorijas. Pradedant nuo STEM laboratorijos, vadovaujamos instrukcijos yra naudojamos siekiant palengvinti jūsų erdvinį mąstymą, prieš imantis laisvai statyti arba statant be vadovaujamų instrukcijų, kad atitiktų jūsų poreikius. Viskas, ką jums reikia atsiminti šiuo metu, yra tai, kad bet kokia konstrukcija, kurią galite įsivaizduoti, yra visiškai įmanoma, nes ji tiesiog susideda iš tam tikros šių kategorijų tvarkos. Ateityje pabandykite pertvarkyti šią tvarką ir dabar galėsite laisvai kurti kaip profesionalai!
- struktūra: uskirta sujungti dalis ir išlaikyti bendrą konstrukcijos formą
- Judėjimas: used, kad robotas pajudėtų. Apima velenus, krumpliaračius, skriemulius, ratus, stelažus ir slankiklius
- Elektronika: tkonstrukcijos smegenys. Apima jutiklius, variklius ir smegenis
Ar jūs ir jūsų mokiniai gali nustatyti, kurios dalys priklauso kiekvienai kategorijai?
Pastatas
Statymas naudojant VEX GO sukurtas atsižvelgiant į paprastumą. Jungiamieji elementai turėtų būti laikomi telefono prijungimu prie įkroviklio. Jums nereikia daryti pernelyg didelio spaudimo, bet jūs negalite jo tiesiog įnoringai padėti ant kitos dalies. Išbandykite tai patys! Naudokite kaištį ir prijunkite jį prie bet kurios sijos. Turėtumėte jausti arba išgirsti aiškų spragtelėjimą, kai dalis bus visiškai įdėta. Ne visiškai sujungus dalis, vėliau gali sugesti konstrukcija, ko inžinieriai stengiasi išvengti.
Apskritimai vs kvadratai – judėjimo jungtis
VEX GO pastato sistema susideda iš plastikinių dalių, metalinių velenų ir elektronikos.
Plastikinės dalys gali turėti:
Kvadratiniai kaiščiai
Kvadratinės skylės
Apvalūs kaiščiai
Apvalios skylės

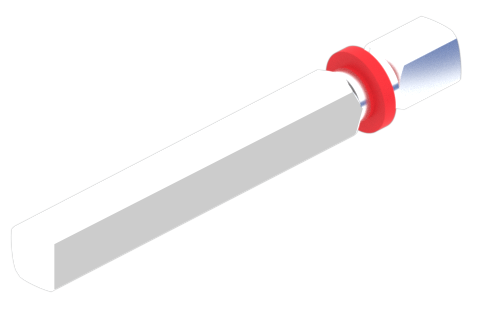

Metaliniai velenai yra kvadratiniai strypai.
Šios skirtingos formos turi labai specifines VEX GO sistemos funkcijas.
Kvadratinis kaištis / velenas kvadratinėje skylėje

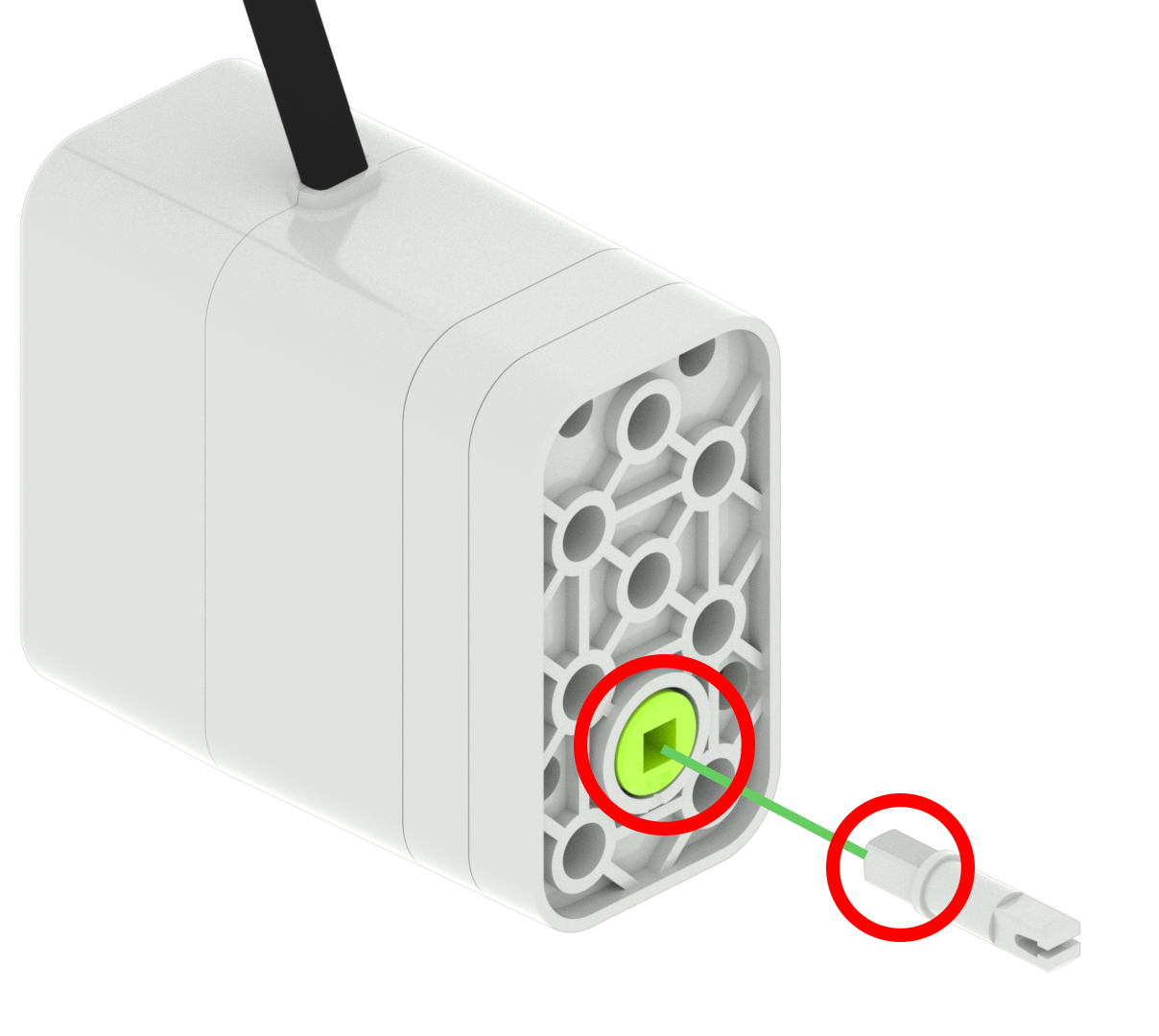

Kai kvadratinis kaištis / velenas įdedamas į kvadratinę skylę ir kaištis / velenas yra priverstas suktis, dalis su kvadratine skyle bus priversta suktis. Pavyzdžiui, jei kvadratinis kaištis įdedamas į kvadratinę variklio angą, kaištis gali būti priverstas suktis.

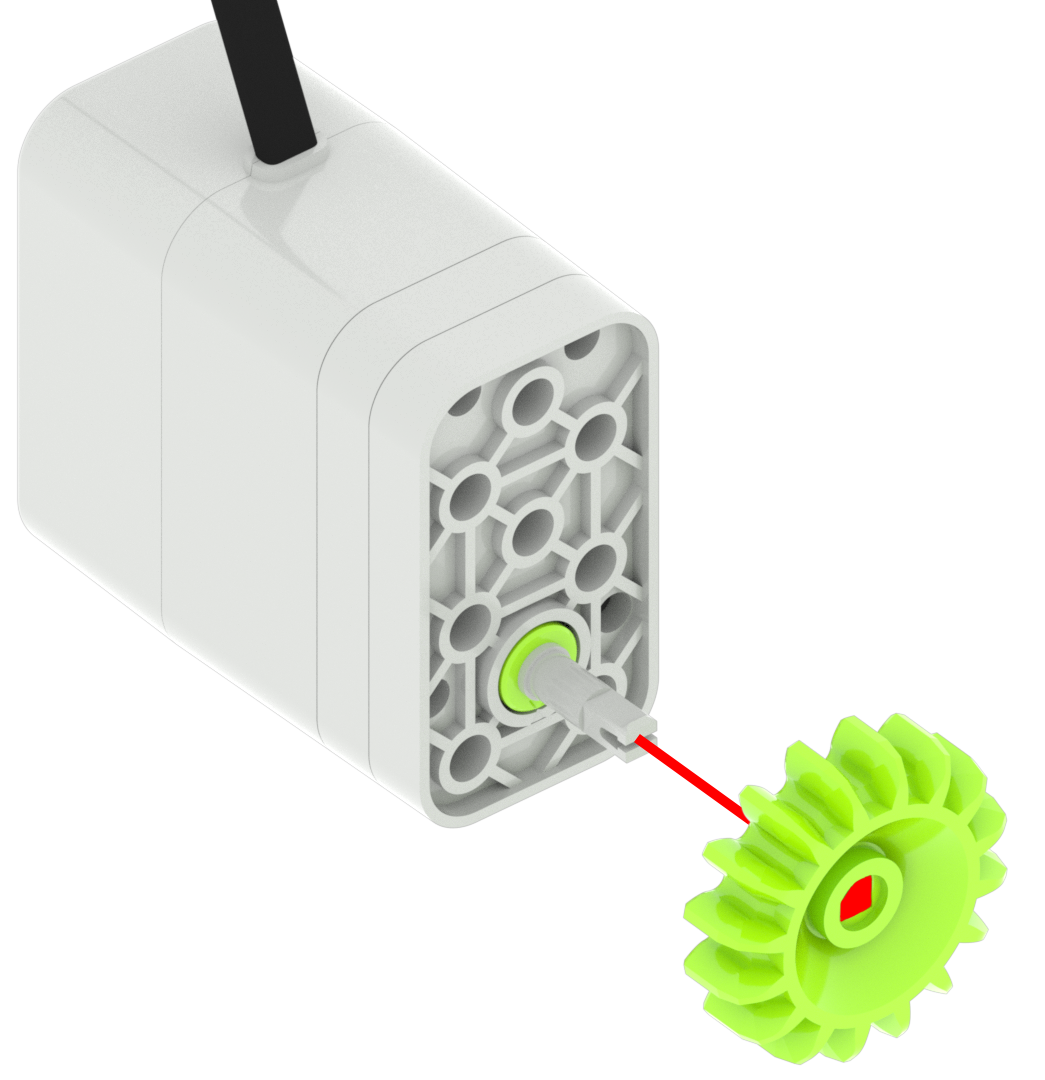

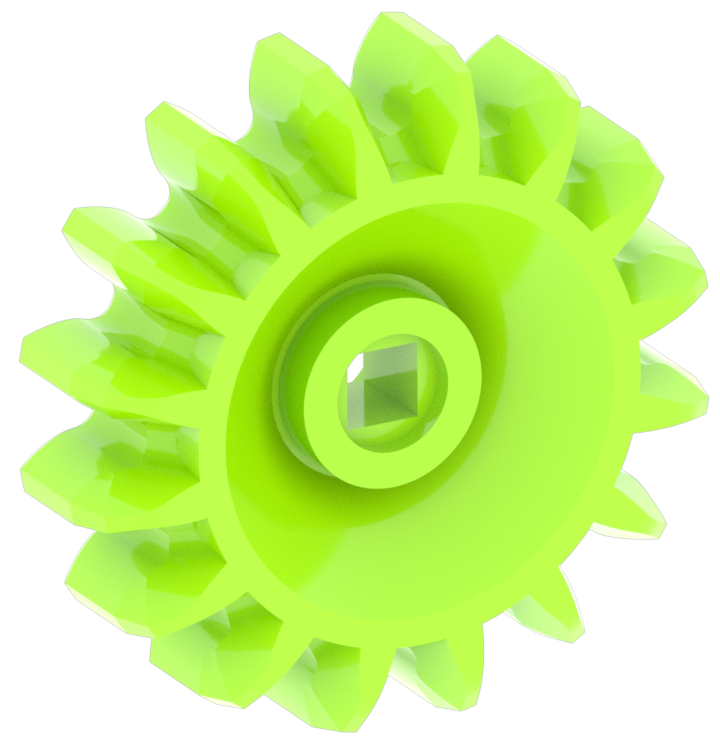

Jei žalios krumpliaračio kvadratinė skylė įkišama į besisukantį kvadratinį pilką kaištį, krumpliaratis taip pat bus priverstas suktis.
Dalys su kvadratiniais kaiščiais arba kvadratiniais velenais

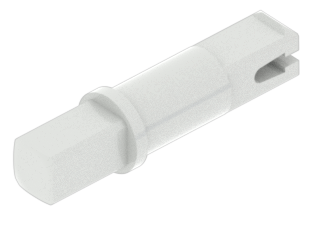

- Pilkas smeigtukas
- Raudonas velenas
- Žalias velenas
- Uždengtas velenas
- Paprastas velenas
Dalys su kvadratine skyle
- Variklis
- Rankenėlė
- Pilkas ratas
- Raudona pavara
- Žalioji pavara
- Mėlyna pavara
- Žalias skriemulys
- Oranžinis skriemulys
- Raudonojo kvadrato sija
- Plonas sija
Apvalus kaištis apvalioje skylėje

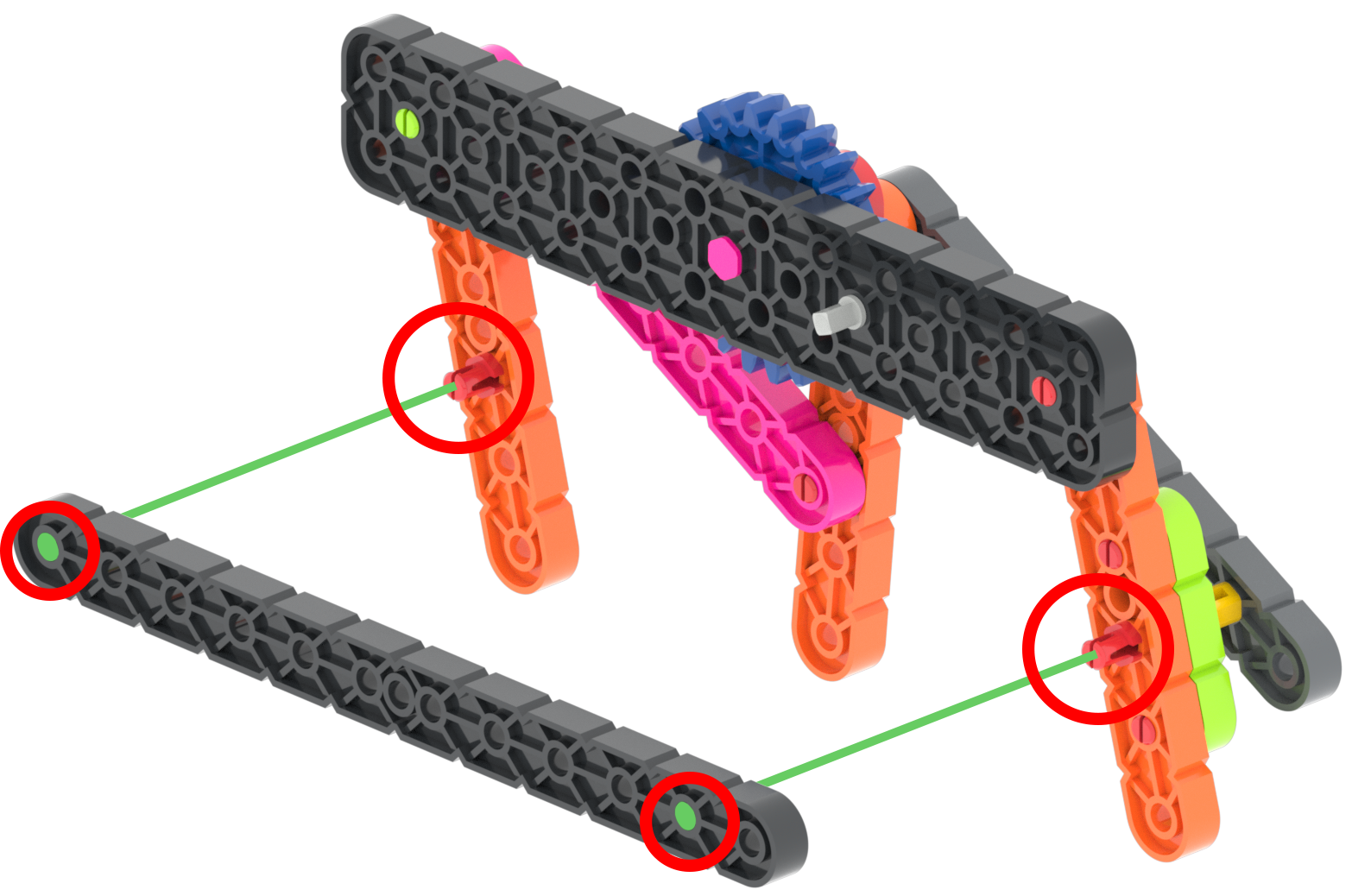

Kai apvalus kaištis įdedamas į apvalią detalės angą, dalis gali laisvai suktis ant apvalaus kaiščio. Pavyzdžiui, jei apvalus raudono smeigtuko kaištis įdedamas į apvalią juodojo sijos angą, sija gali laisvai suktis ant raudono kaiščio.

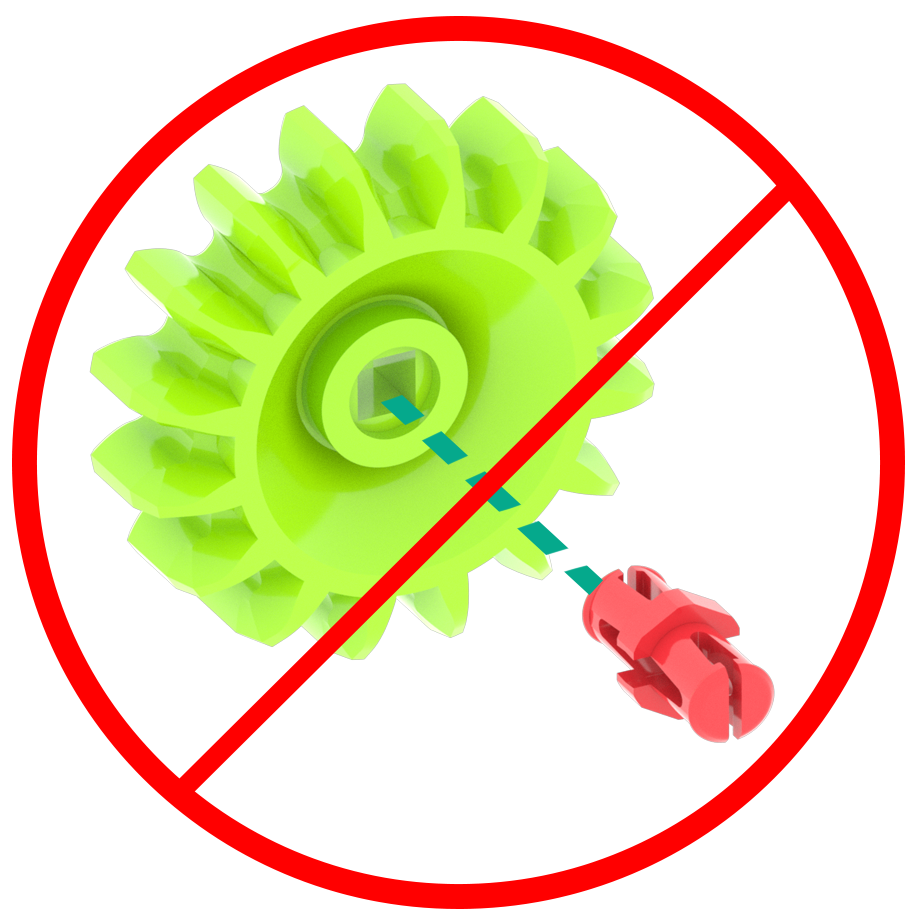

Pastaba: Apvalūs kaiščiai netilps į kvadratines skylutes.
Kvadratinis kaištis arba velenas apvalioje skylėje
Kai kvadratinis kaištis ar velenas įdedamas į apvalią detalės angą, detalė galės laisvai suktis aplink kvadratinį kaištį ar veleną. Pavyzdžiui, jei paprastas velenas įkišamas per apvalią mėlynojo rato angą, mėlynasis ratas gali laisvai suktis ant veleno.
Du ar daugiau jungčių
Sujunkite dvi dalis vienu kaiščiu ir vieną naudokite jėgą. Kas atsitinka? Kaip matote, spindulys gali laisvai judėti aplink jūsų prijungtą kaištį. Norėdami tai sustabdyti, žr. kitą veiksmą.

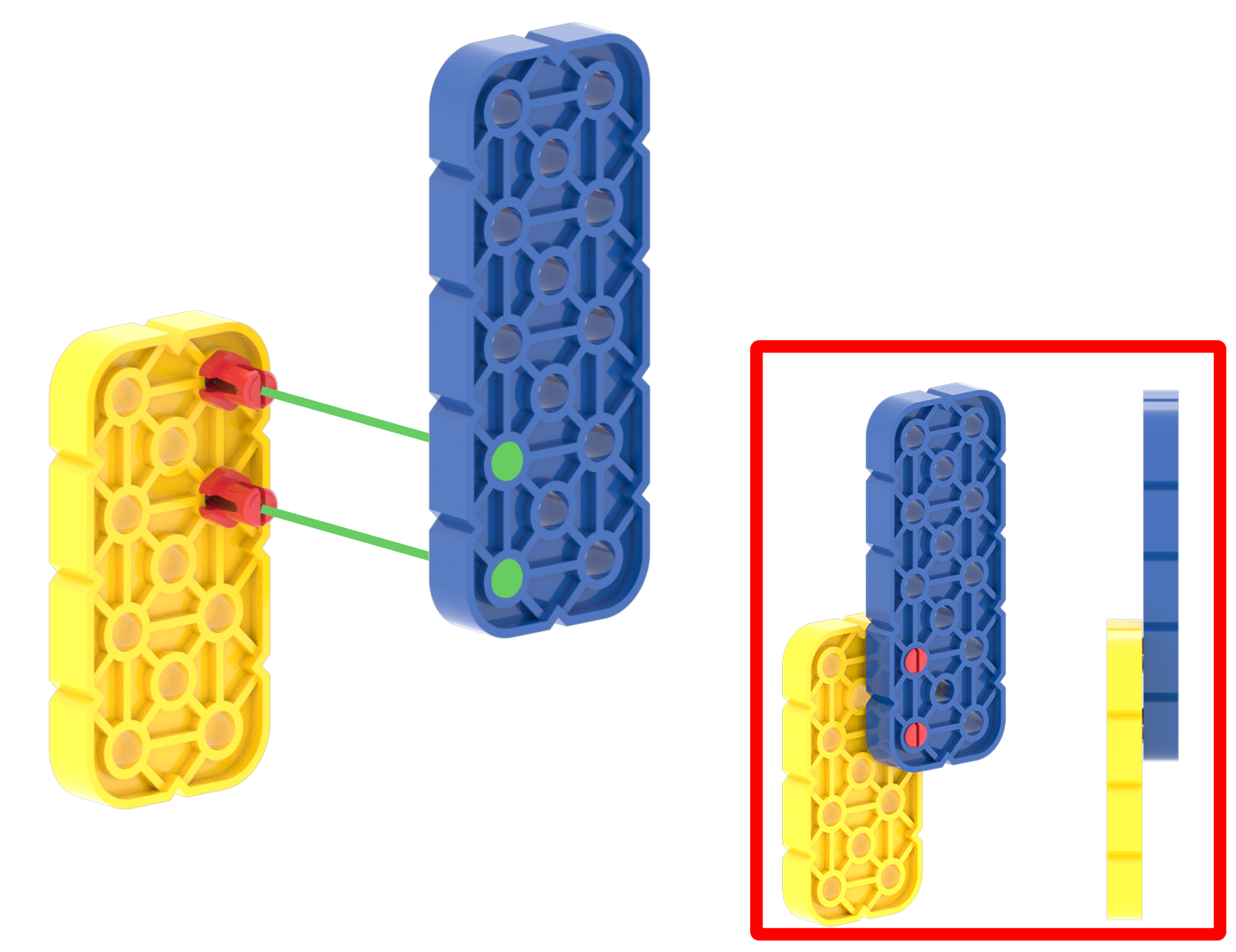

Jei dvi dalys turi dvi ar daugiau jungčių, jungiančių jas, jos nesisuks. Pavyzdžiui, jei geltono didelio pluošto skylėse yra įkišti du raudoni kaiščiai, o ant raudonų kaiščių įkištas mėlynas didelis pluoštas, tada geltonas didelis pluoštas ir mėlynas didelis pluoštas bus tvirtai sujungti.
Dangteliai, flanšai ir veleno apykaklės
„VEX GO Kit“ kaiščiai ir velenai turi specialių savybių, vadinamų dangteliais arba flanšais.
Caps
Dangteliai yra ant rožinių kaiščių ir uždengtų velenų esančios savybės, kurios neleidžia dalims visiškai praeiti pro dalies, į kurią jos įkišamos, angą.
Rožinis kaištis ir uždengtas velenas yra naudingi, nes neturi flanšo, leidžiančio naudoti krumpliaračius su griežtais apribojimais. Šis naudojimas naudojamas kodų bazėje.

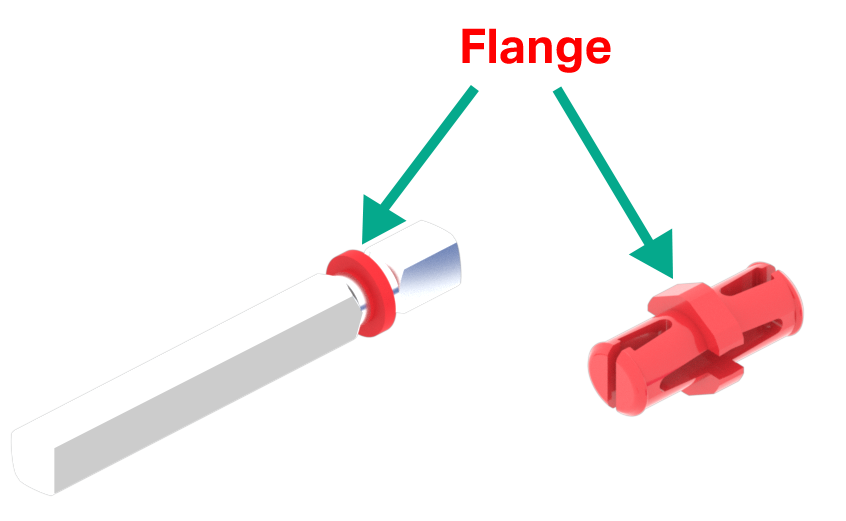

Flanšai
Flanšai yra kaiščių ir velenų savybės, kurios neleidžia jiems įkišti daugiau nei vienos dalies storio į skylę.
Tai naudojama kodo bazėje ir yra naudinga, nes flanšas neleidžia velenui slysti per siją, tuo pačiu gaunant energiją iš variklio.
Veleno apykaklės
Veleno antkakliai yra guminiai antkakliai, kuriuos galima uždėti ant metalinių velenų.
Veleno apykaklė gali neleisti metaliniam velenui slysti per kitos dalies angą. Pavyzdžiui, veleno apykaklė gali neleisti raudonam velenui išslysti iš apvalios juodos didelės sijos skylės.
Veleno apykaklė gali neleisti daliai nuslysti nuo veleno. Pavyzdžiui, veleno apykaklė gali neleisti pilkajam ratui nuslysti nuo veleno.
Spalvos ir dydžiai
Dar viena savybė, dėl kurios VEX GO yra tokia paprasta konstravimo sistema, yra tai, kad dalys turi savo unikalią spalvą. Šios spalvos padeda suderinti dalis su kūrimo instrukcijose nurodytais veiksmais.

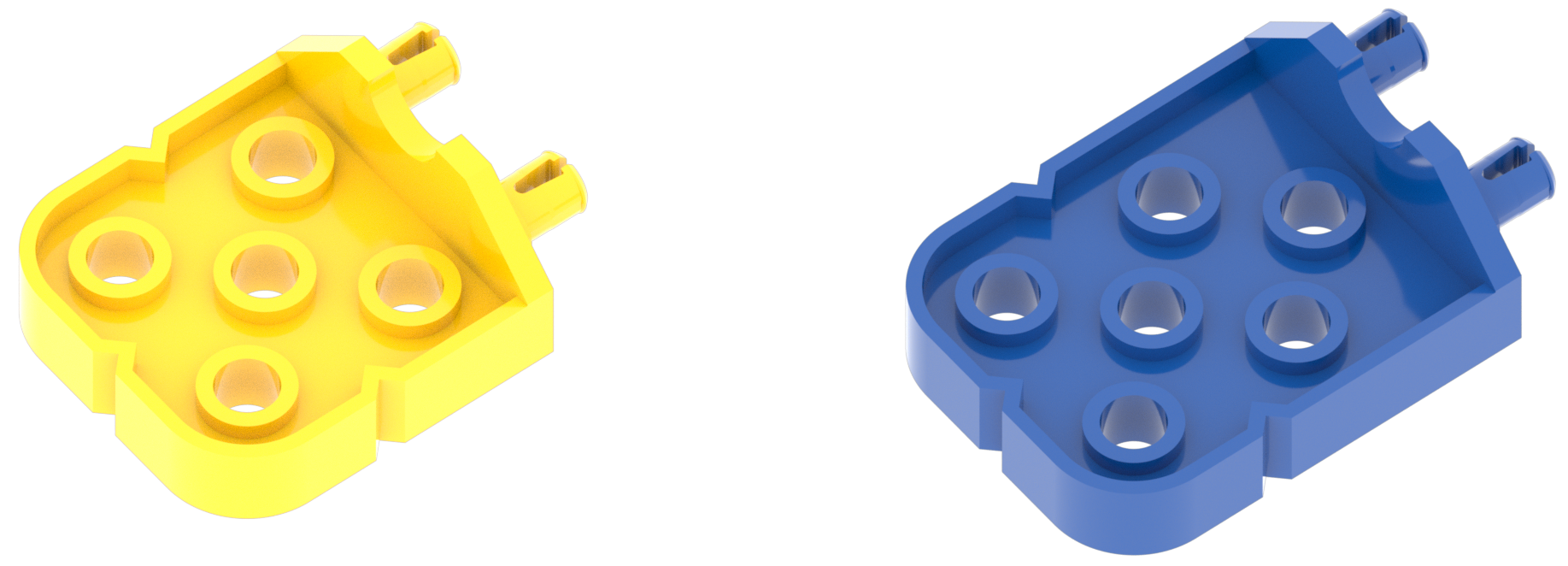

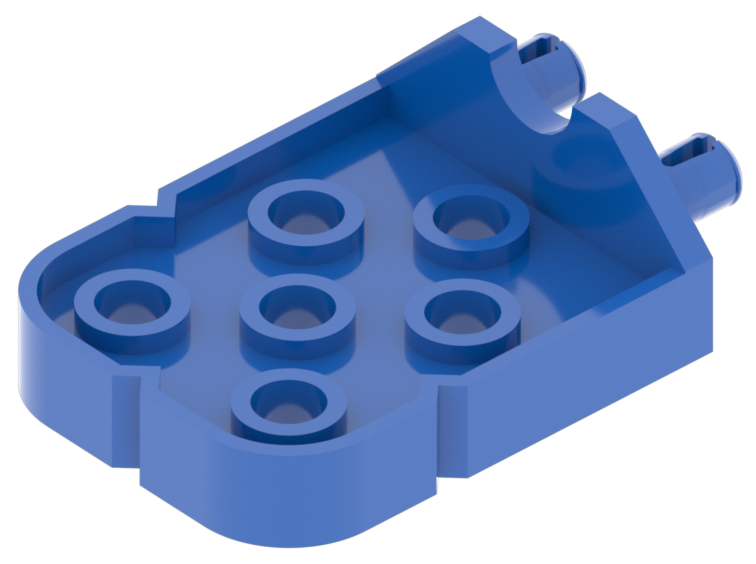

Pavyzdžiui, mėlyna jungtis ir geltona jungtis gali atrodyti panašiai. Tačiau kai kūrimo instrukcijose reikalaujama naudoti geltoną jungtį, nekyla abejonių, kurią jungtį reikia naudoti.

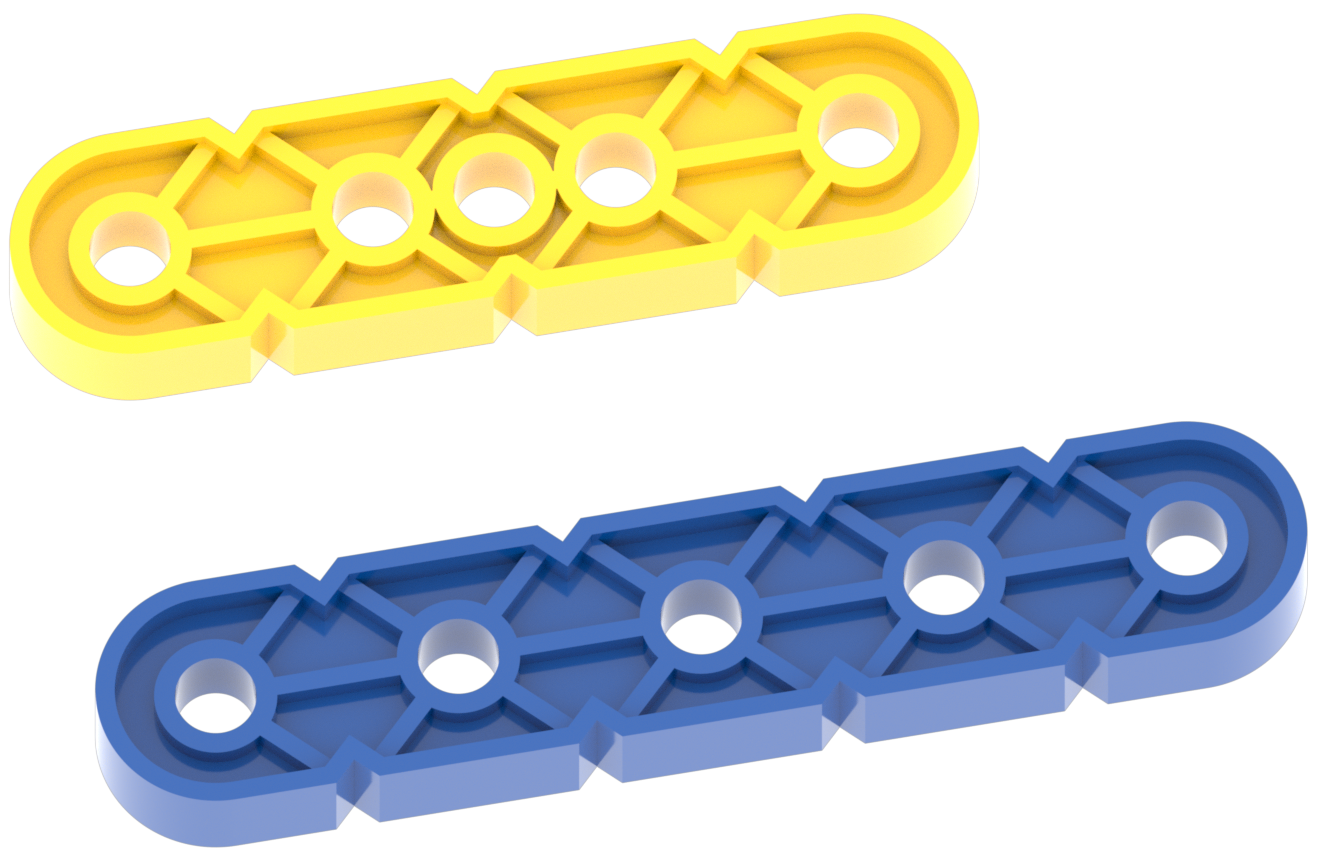

Be to, kad tos pačios spalvos dalys padės identifikuoti dalis, kurių reikia konstravimo instrukcijose nurodytam žingsniui, jos bus tokio pat dydžio. Pavyzdžiui, geltonos sijos visada yra mažesnės nei mėlynos sijos.
Ši funkcija, kai dalies dydį galima atpažinti pagal spalvą, labai padeda derinant dalis. Pavyzdžiui, žinosite, kad abi įrenginio pusės yra vienodo dydžio, jei kiekvienai pusei naudosite tamsiai pilką didelį pluoštą.
Dalių formos ir jų spalvos leidžia su VEX GO sistema nesunkiai sukonstruoti daug įvairių dalykų.
