Smegenų naudojimas leidžia atgaivinti VEX GO sistemą programuojant variklius ir jutiklius su VEXcode GO.

Prijunkite bateriją prie smegenų

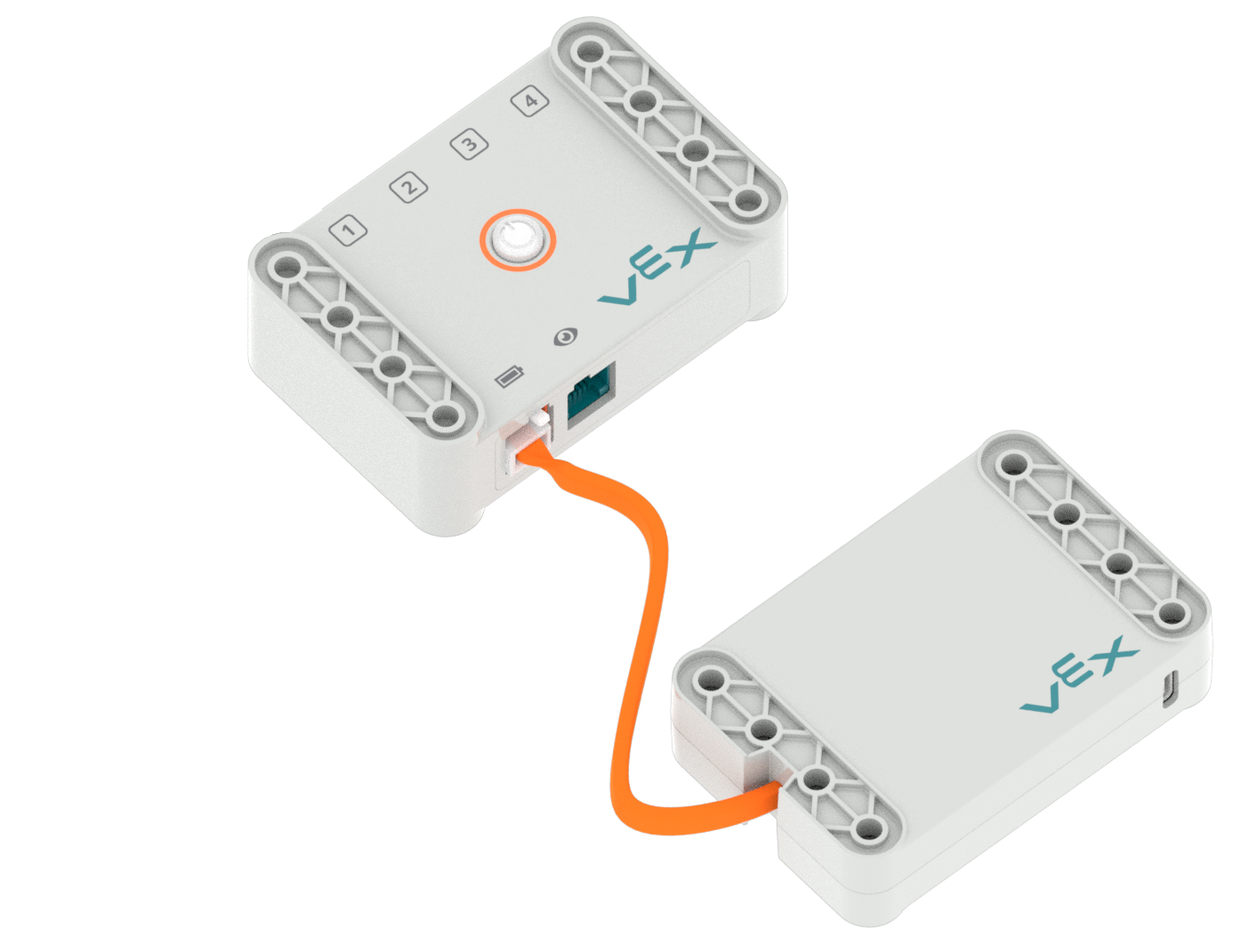

Baterija, kurios prijungimo laidas įkištas į smegenų akumuliatoriaus prievadą.

Smegenys neveiks be baterijos.

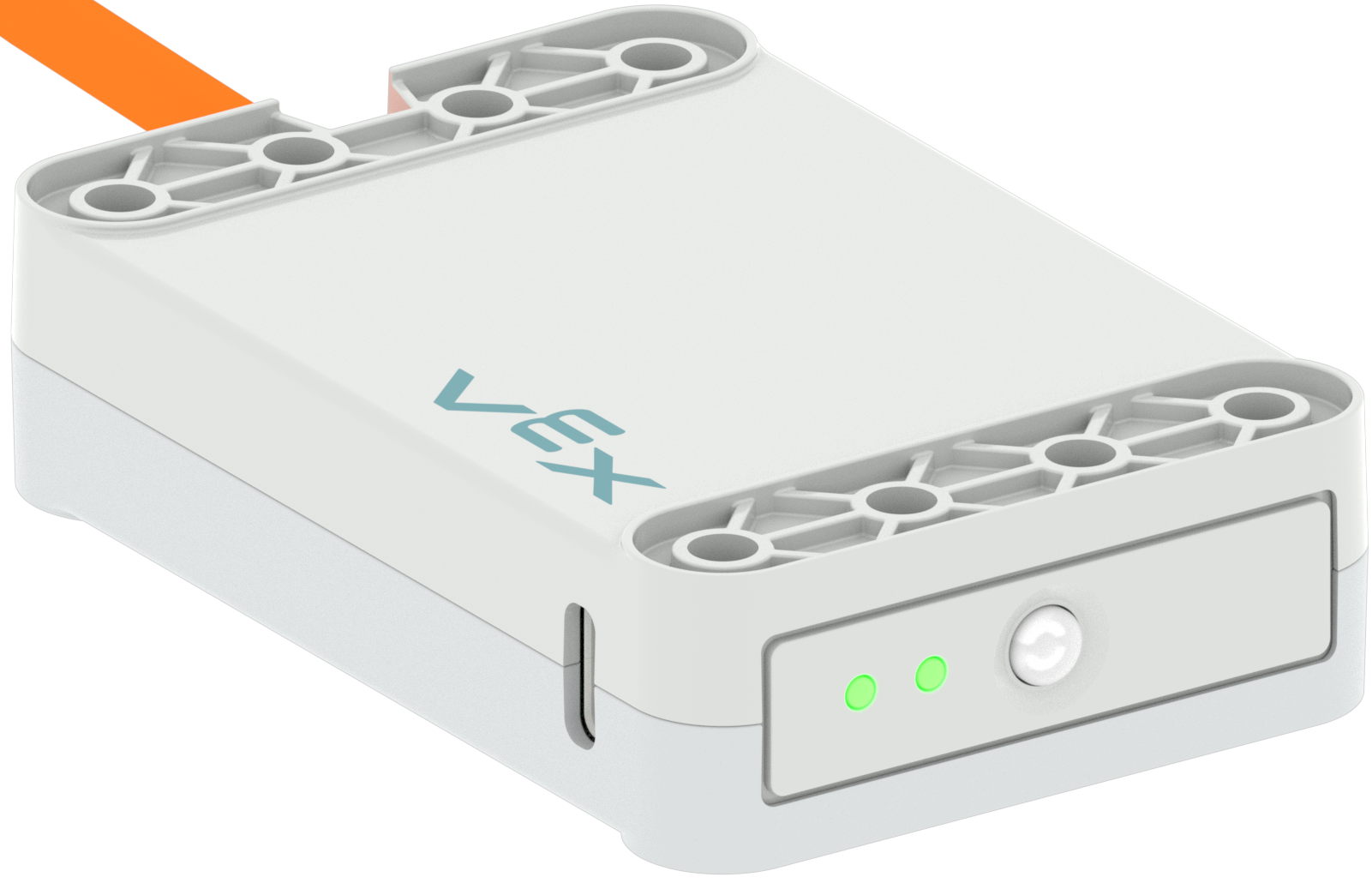

Akumuliatorius su dviem žaliai šviečiančiomis indikacinėmis lemputėmis rodo, kad jis visiškai įkrautas.

Pirmiausia įsitikinkite, kad Baterija įkrauta.

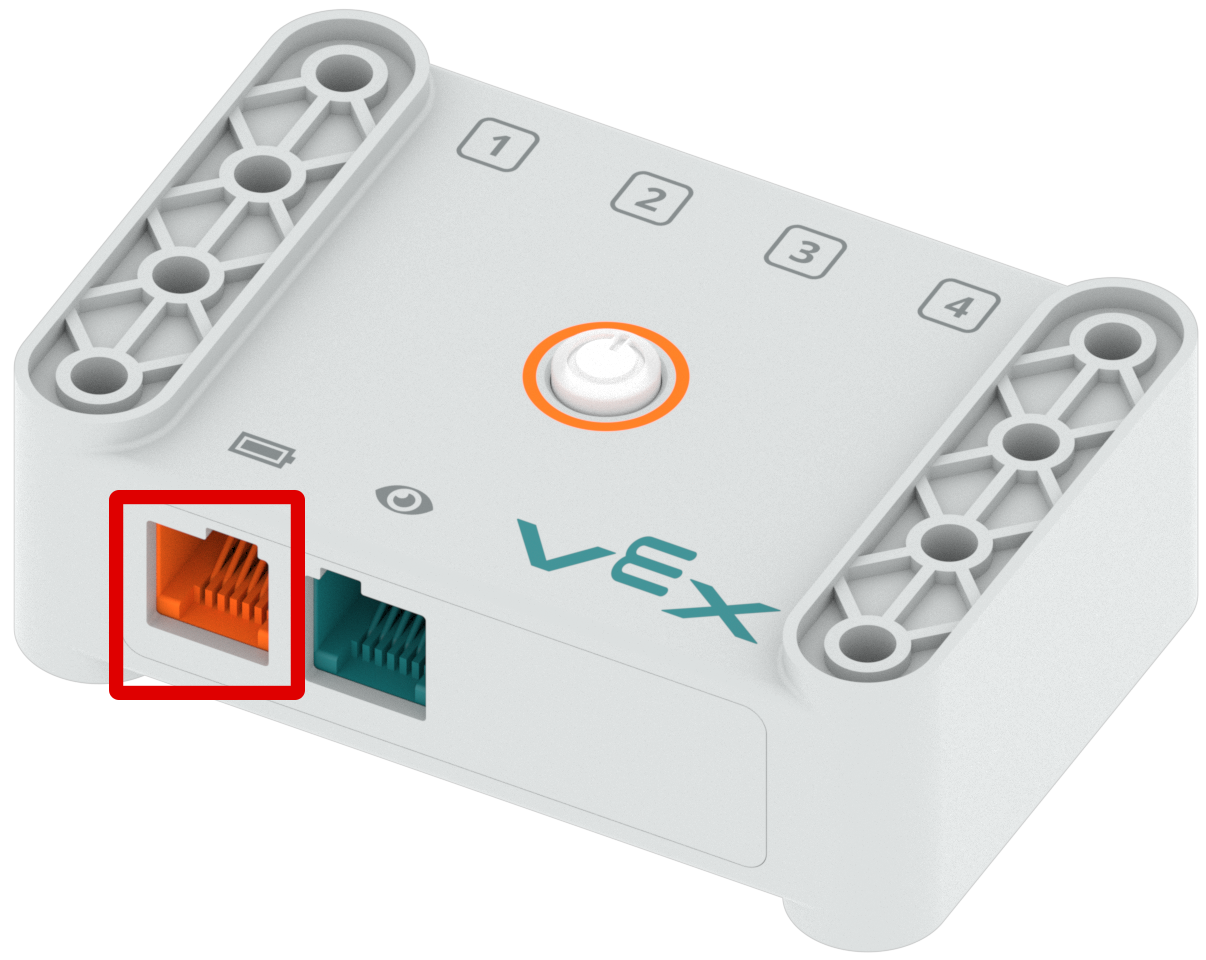

Smegenys su oranžiniu baterijos prievadu, paryškintu raudoname langelyje.

Tada smegenyse suraskite oranžinę baterijos prievadą.

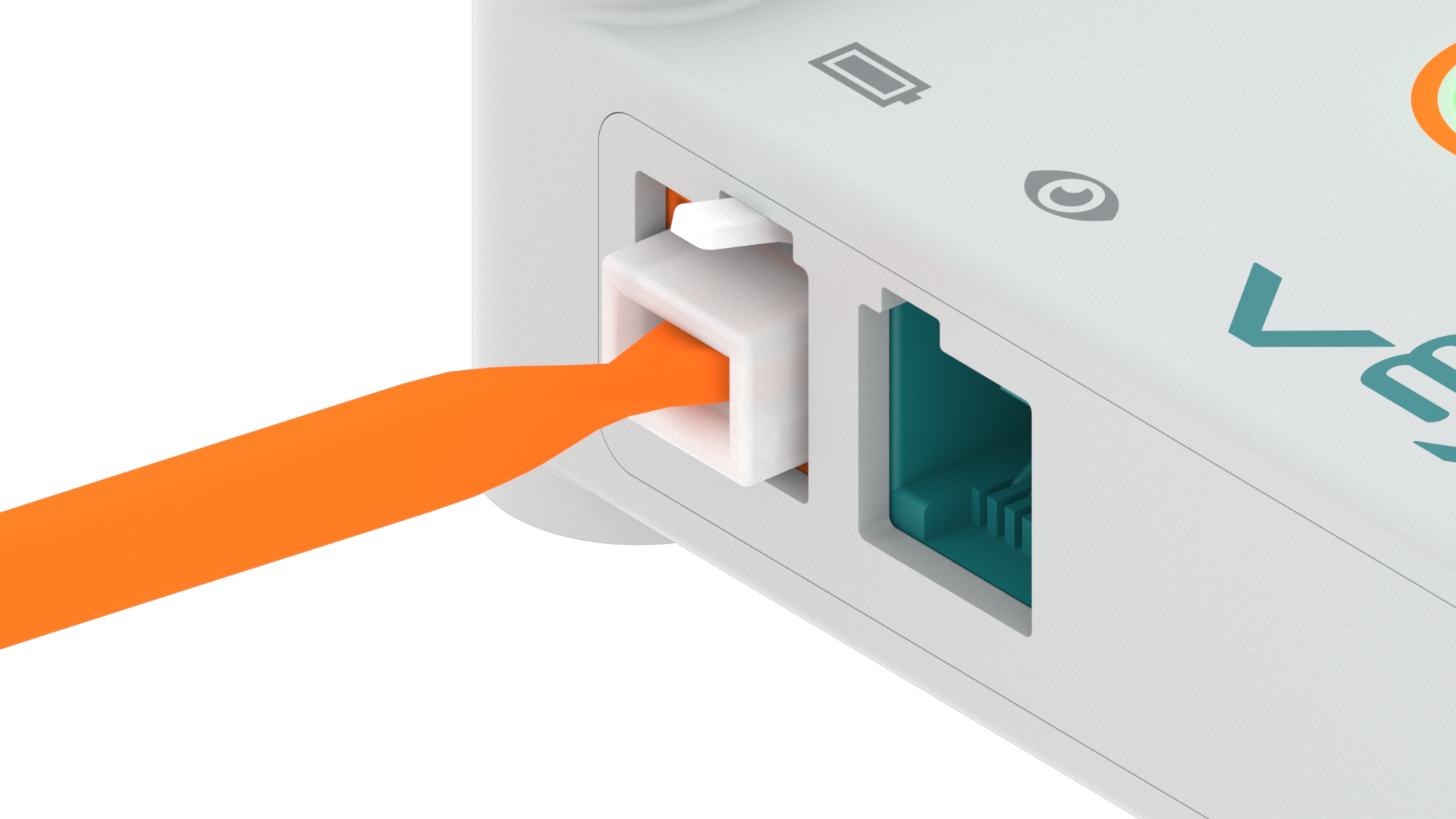

Smegenys su akumuliatoriaus kabeliu, prijungtu prie akumuliatoriaus prievado, kad maitintų smegenis.

Prijunkite bateriją prie smegenų įkišdami oranžinį akumuliatoriaus kabelį į oranžinį smegenų akumuliatoriaus prievadą.

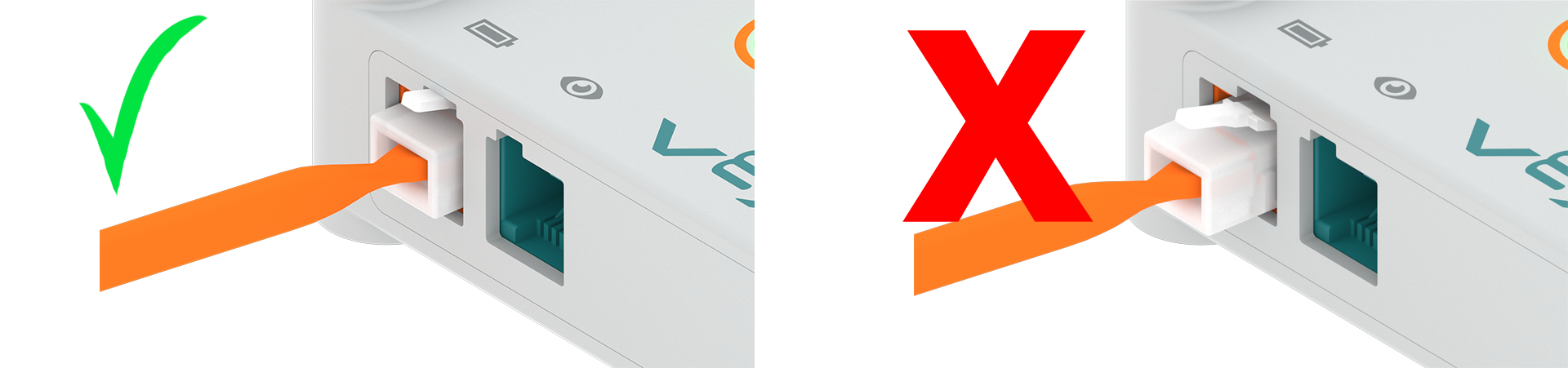

Dviejų smegenų diagrama su akumuliatoriaus kabeliais, prijungtais prie akumuliatoriaus prievadų, kad jie būtų maitinami. Kairėje pusėje akumuliatoriaus kabelis yra visiškai prijungtas ir yra žalia varnelė, o dešinėje akumuliatoriaus kabelis yra prijungtas tik iš dalies ir yra raudonas X.

Įsitikinkite, kad oranžinis akumuliatoriaus kabelis yra visiškai įkištas į oranžinį smegenų akumuliatoriaus prievadą. Spragtelėjimo garsas užtikrins, kad kabelis būtų visiškai įstatytas į prievadą.

Įjunkite smegenis

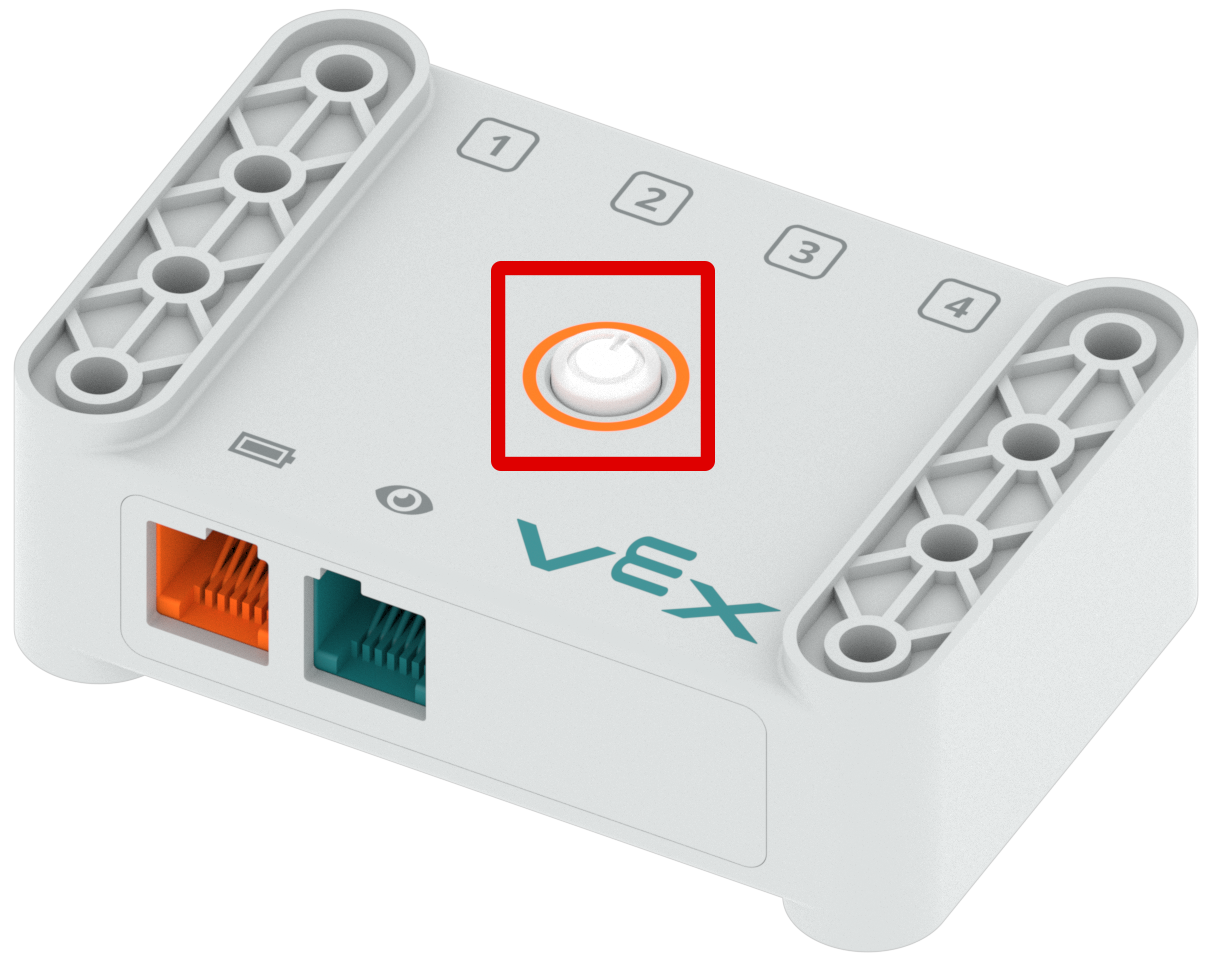

Smegenys, kurių maitinimo mygtukas paryškintas raudoname langelyje. Maitinimo mygtukas yra viršutinės smegenų dalies centre.

Kai baterija yra prijungta prie smegenų, dabar galima įjungti smegenis.

Norėdami įjungti smegenis, paspauskite išvalymo mygtuką su oranžiniu žiedu aplink smegenų viršūnę.

Smegenys, kurių maitinimo mygtukas paryškintas raudoname langelyje ir šviečia žaliai, nurodant, kad smegenys yra įjungtos.

Išvalymo mygtukas taps žalias, kai „Brain“ bus įjungtas.

Išjunkite smegenis

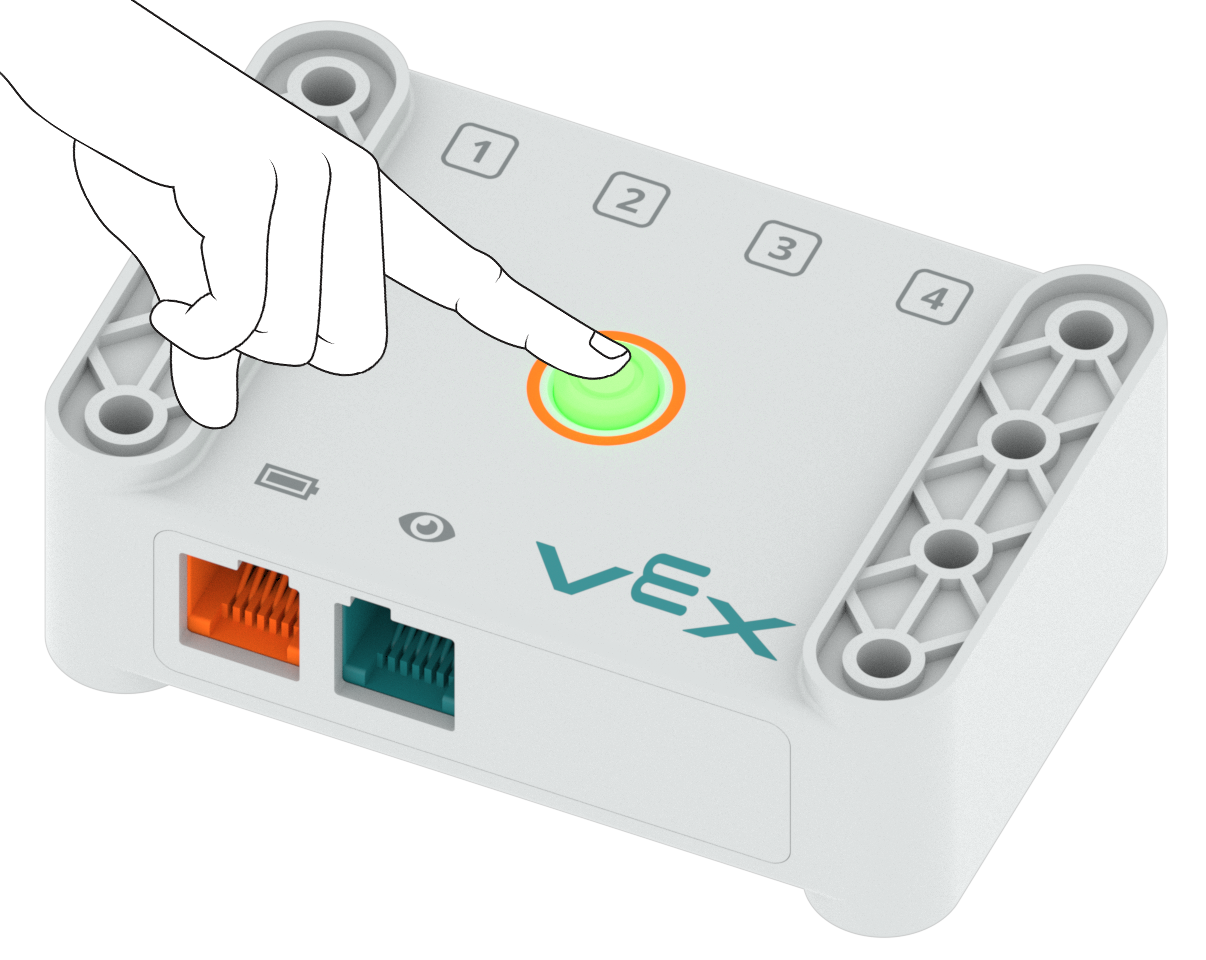

Diagrama, kurioje ranka nuspaudžiama smegenų maitinimo mygtuką, kad jį išjungtų.

Norėdami išjungti smegenis, maždaug tris sekundes palaikykite paspaudę žalią mygtuką smegenų viršuje.

Smegenys, kurių maitinimo mygtukas paryškintas raudoname langelyje. Maitinimo mygtukas nešviečia žaliai, o tai rodo, kad smegenys yra išjungtos.

Kai smegenys bus išjungtos, smegenų viršuje esantis mygtukas nebebus žalias.

Prijunkite variklius ir jutiklius prie smegenų

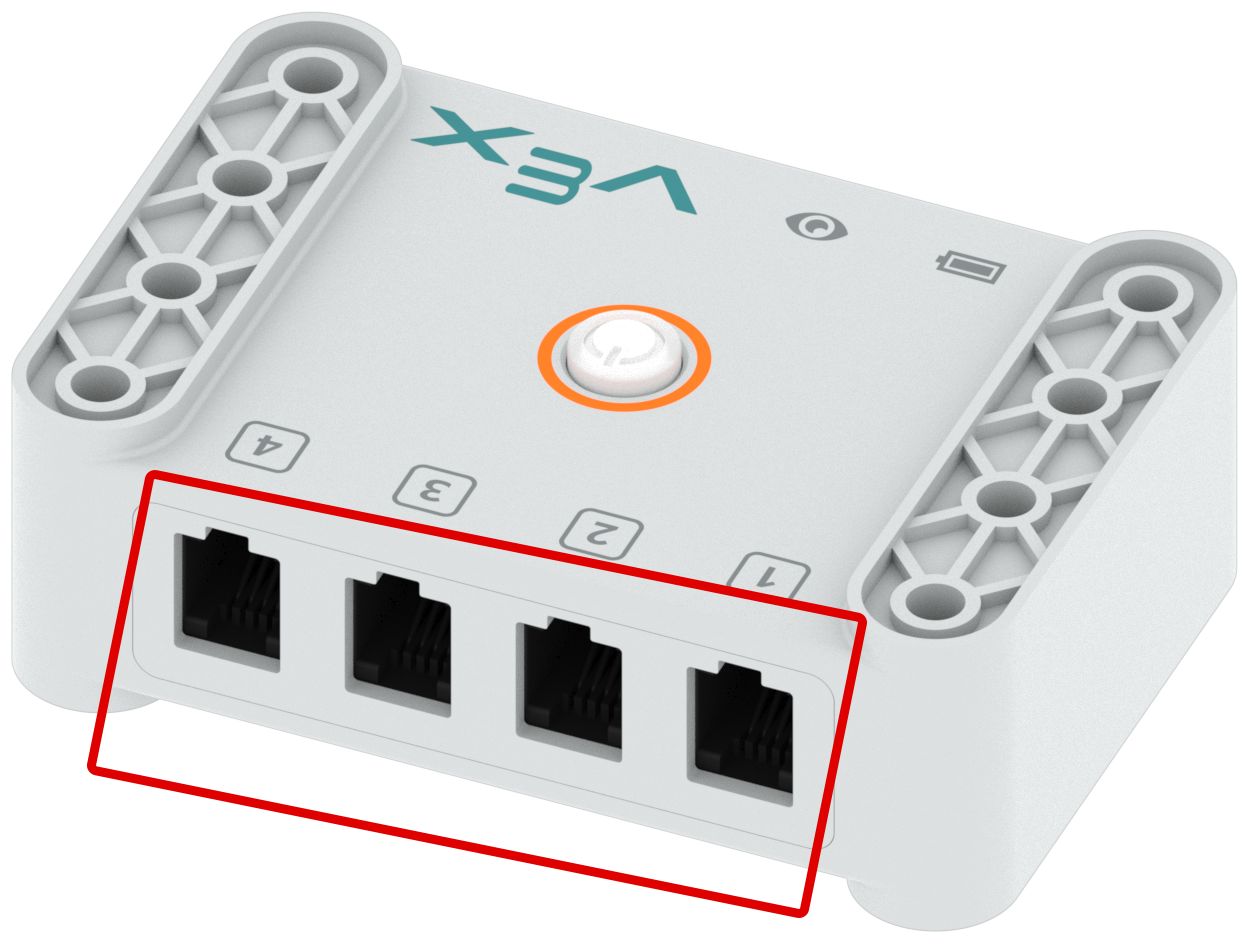

Smegenys su 4 išmaniųjų prievadų eilute, paryškinta raudoname langelyje.

Smegenų viršuje yra keturi išmanieji prievadai, prie kurių prijungtas LED buferis, elektromagnetasir varikliai.

Smegenys su oranžiniu paryškintu akumuliatoriaus prievadu.

Priešingoje GO Brain pusėje yra papildomi prievadai, nuspalvinti oranžine ir mėlynai žalia spalva. Oranžinė baterijos prievadas skirta akumuliatoriui prijungti, kaip parodyta aukščiau.

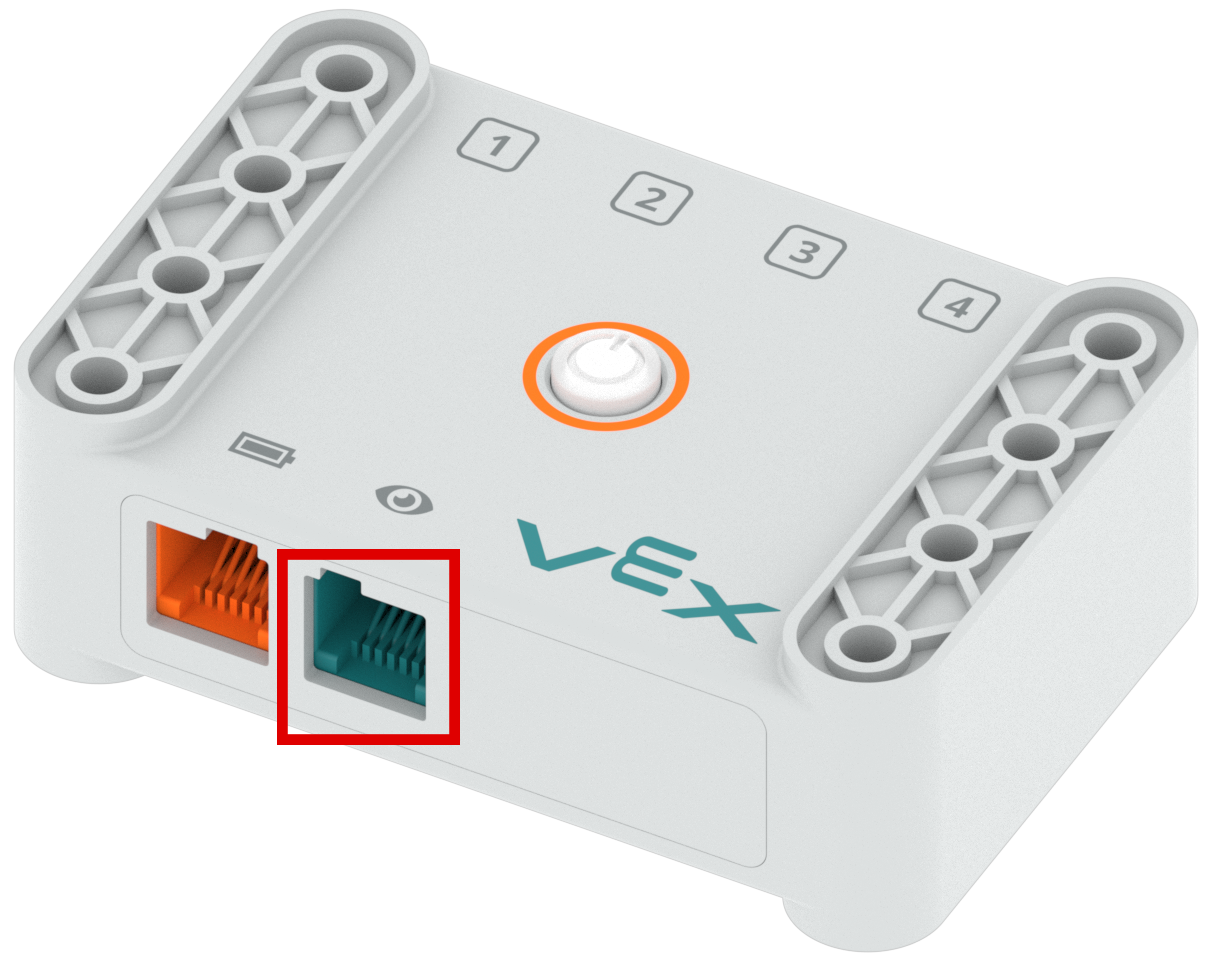

Smegenys su paryškintu mėlynai žaliu akių jutiklio prievadu.

Mėlynai žalias akių jutiklio prievadas skirtas akių jutikliui prijungti.

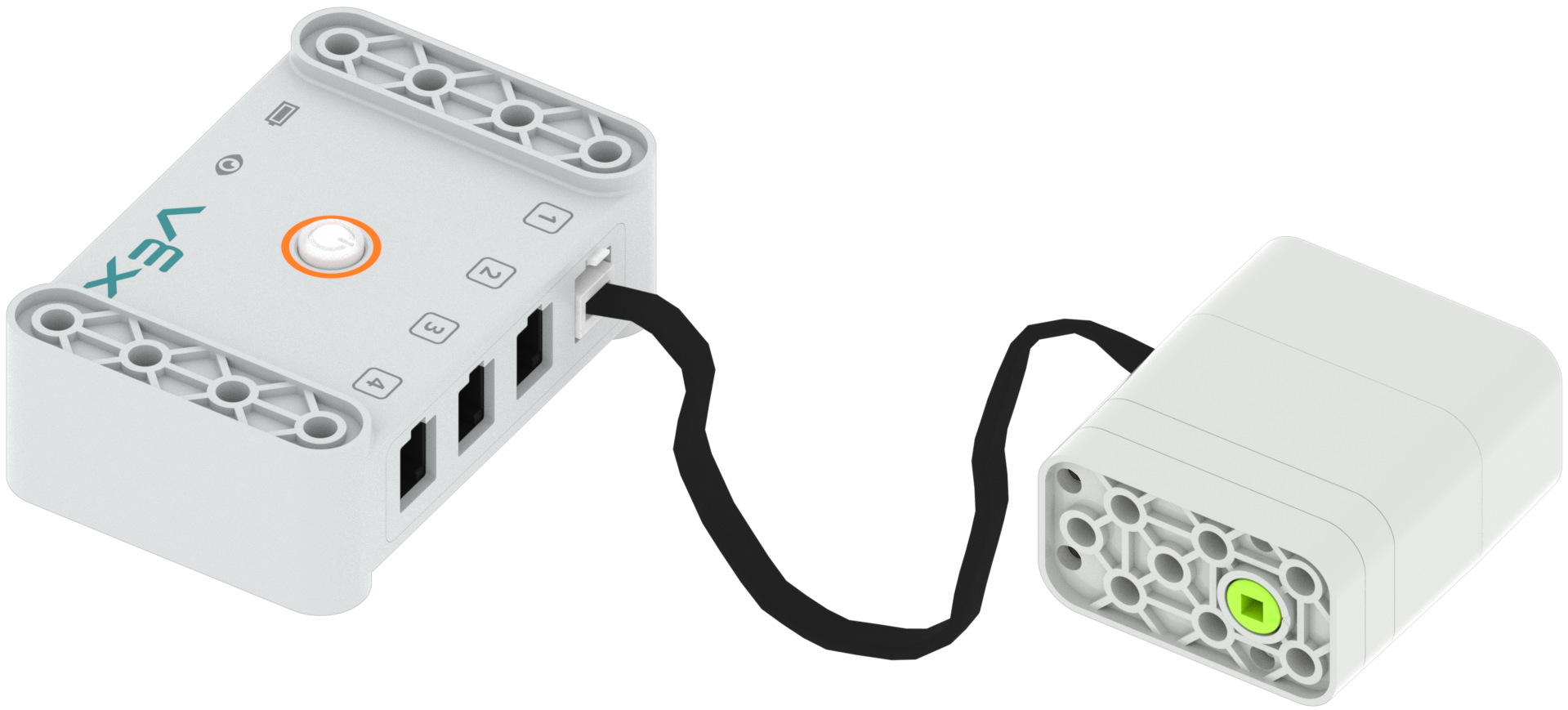

Variklis, kurio laidas įkištas į vieną iš Brain's Smart prievadų.

Prijunkite LED buferį, elektromagnetą arba variklius prie smegenų įkišdami įrenginio kabelį į vieną iš keturių išmaniųjų smegenų prievadų.

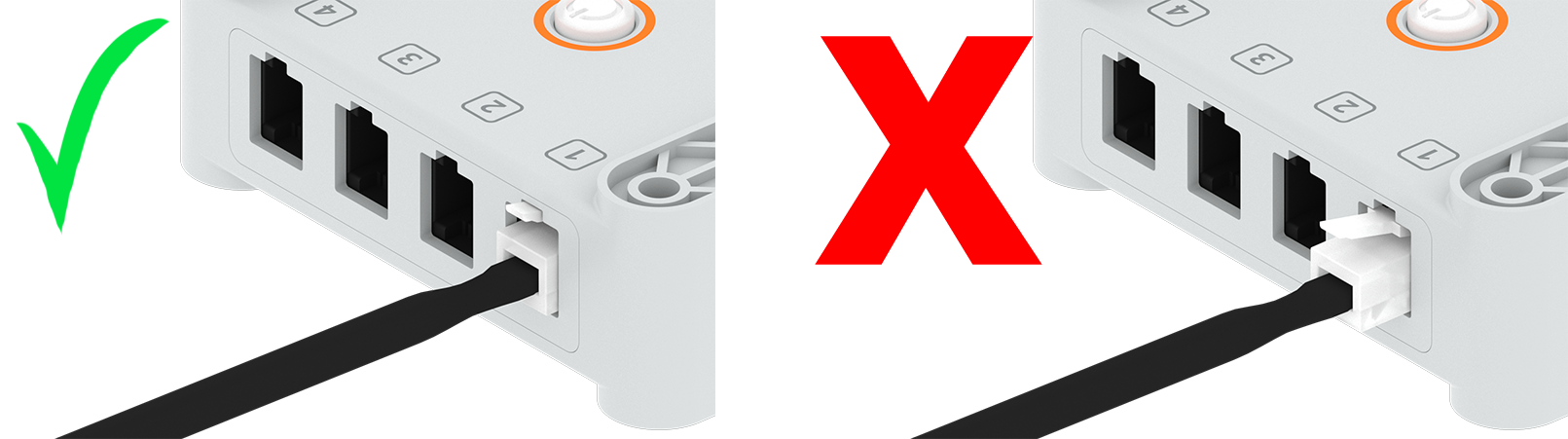

Dviejų smegenų su įrenginio kabeliais, prijungtais prie išmaniųjų prievadų, diagrama. Kairėje pusėje įrenginio laidas yra visiškai įkištas ir yra žalia varnelė, o dešinėje įrenginio laidas prijungtas tik iš dalies ir yra raudonas X.

Įsitikinkite, kad įrenginio laidas iki galo įkištas į išmanųjį smegenų prievadą. Spragtelėjimo garsas užtikrins, kad kabelis būtų visiškai įstatytas į išmanųjį prievadą.

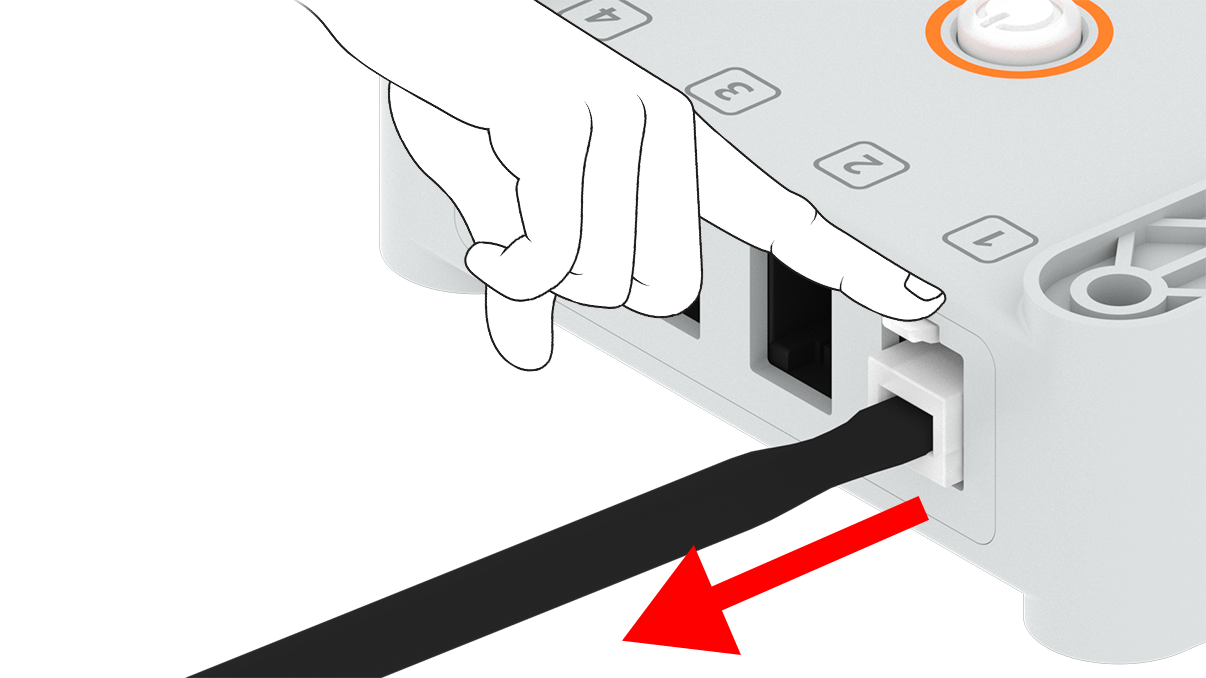

Schema, kurioje ranka nuspaudžiama laido atleidimo skirtuką, kad būtų galima jį išimti iš išmaniojo smegenų prievado.

Norėdami pašalinti įrenginį iš smegenų, paspauskite įrenginio laido atleidimo skirtuką ir švelniai ištraukite kabelį iš išmaniojo prievado.
