„Intel Dual Band Wi-Fi“ ir antenų diegimas, skirtas VEX AI – VEX biblioteka

Kad „Jetson“ galėtų tinkamai veikti, reikia įdiegti „Intel Dual Band Wi-Fi“ ir antenas.

Reikalingos dalys

Diagrama, kurioje pavaizduotos visos dalys, įtrauktos į VEX AI sąranką, iliustruojantys komponentus, būtinus V5 robotikos sistemoje surinkti ir konfigūruoti.

Surinkimui reikalingos dalys yra šios:

Jetsonas
„Intel Dual Band Wi-Fi“.
2x antenos

Išimkite Jetson nano modulį

Vaizdas, kuriame parodytas ventiliatoriaus pašalinimo iš VEX AI roboto procesas, iliustruojantis VEX AI sistemos nustatymo veiksmus.

Atjunkite ventiliatorių, jei jis prijungtas prie Jetson nano modulio, ir nuimkite. Jei ventiliatorius jau atjungtas, pereikite prie 2 veiksmo.

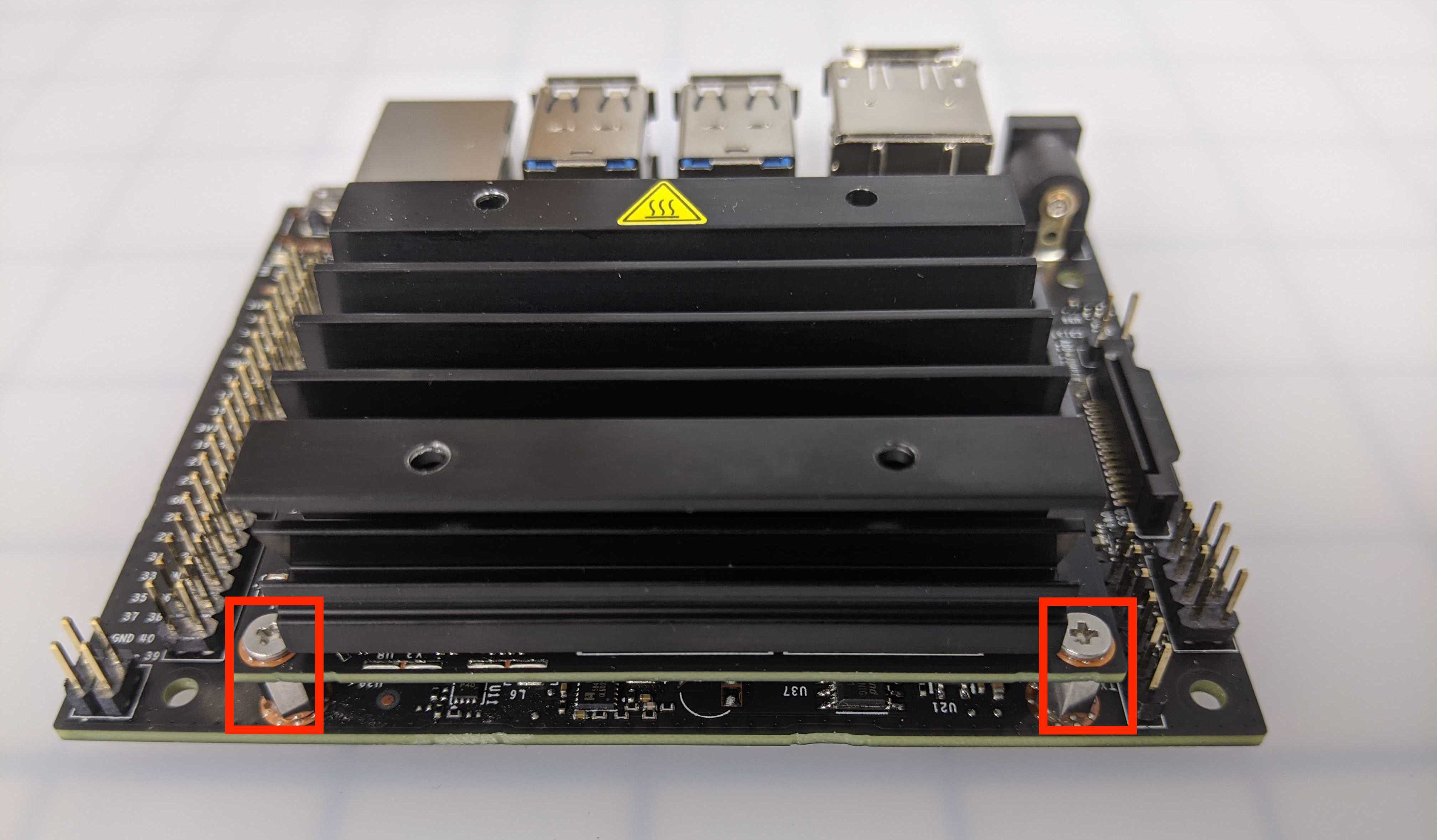

Dviejų sraigtų aušintuvo su paženklintais komponentais schema, iliustruojanti jo sąranką VEX AI programoms.

Atsukite du varžtus, laikančius Jetson Nano modulį prie laikiklio plokštės.

Du VEX AI klipai vienas šalia kito, demonstruojantys jų dizainą ir funkcijas, skirtas nustatyti VEX AI robotikos programose.

Nuėmę varžtus, atidarykite du ąselius, laikančius Jetson nano modulį į nešiklio plokštę. Padarykite tai švelniai traukdami skirtukus horizontaliai nuo Jetson nano modulio.

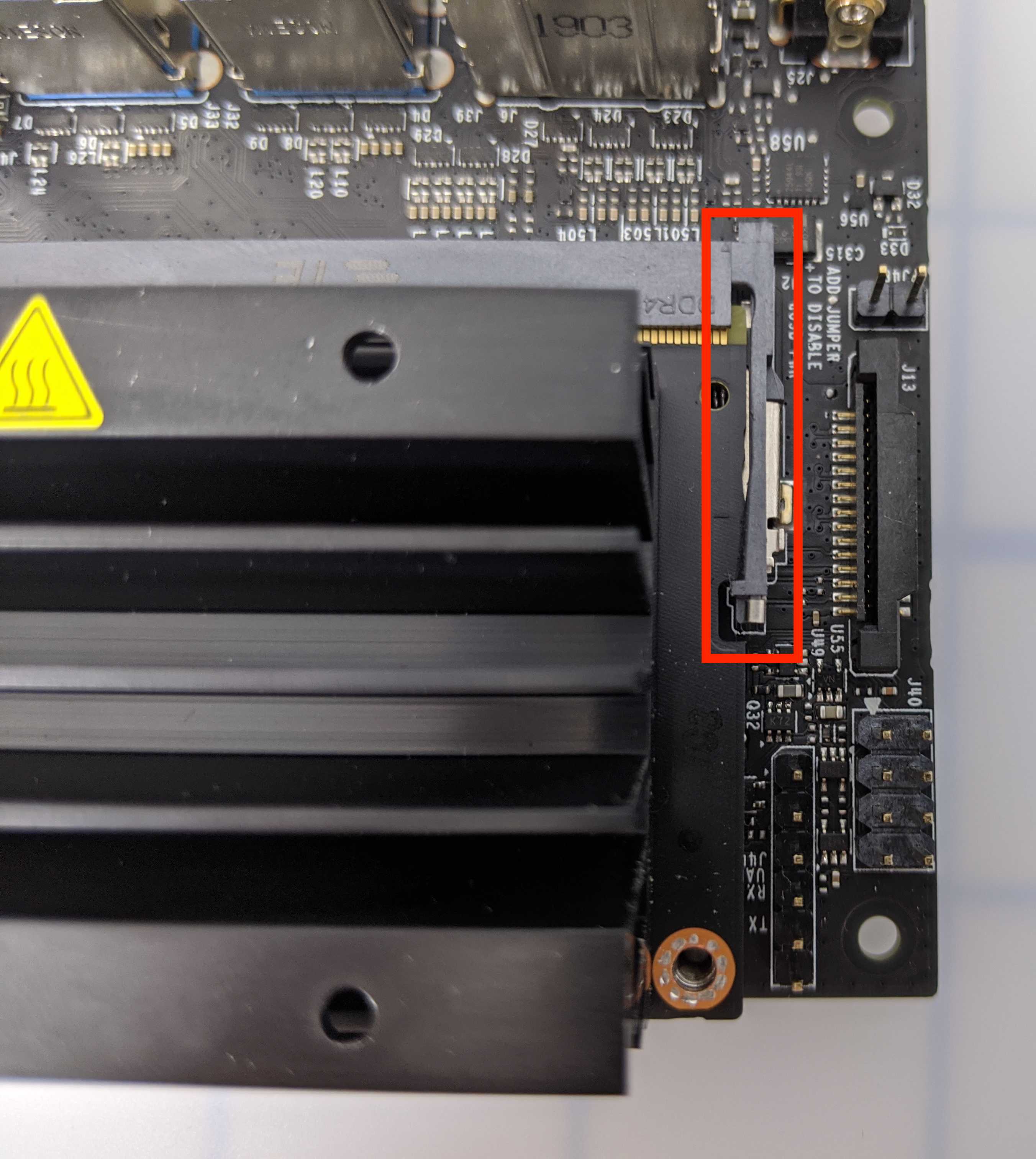

Diagrama, kurioje pavaizduoti VEX AI radiatorių spaustukai su pažymėtais komponentais, kad būtų galima tinkamai nustatyti VEX V5 robotikos sistemoje.

Kiekvienoje Jetson Nano modulio pusėje yra skirtukas.

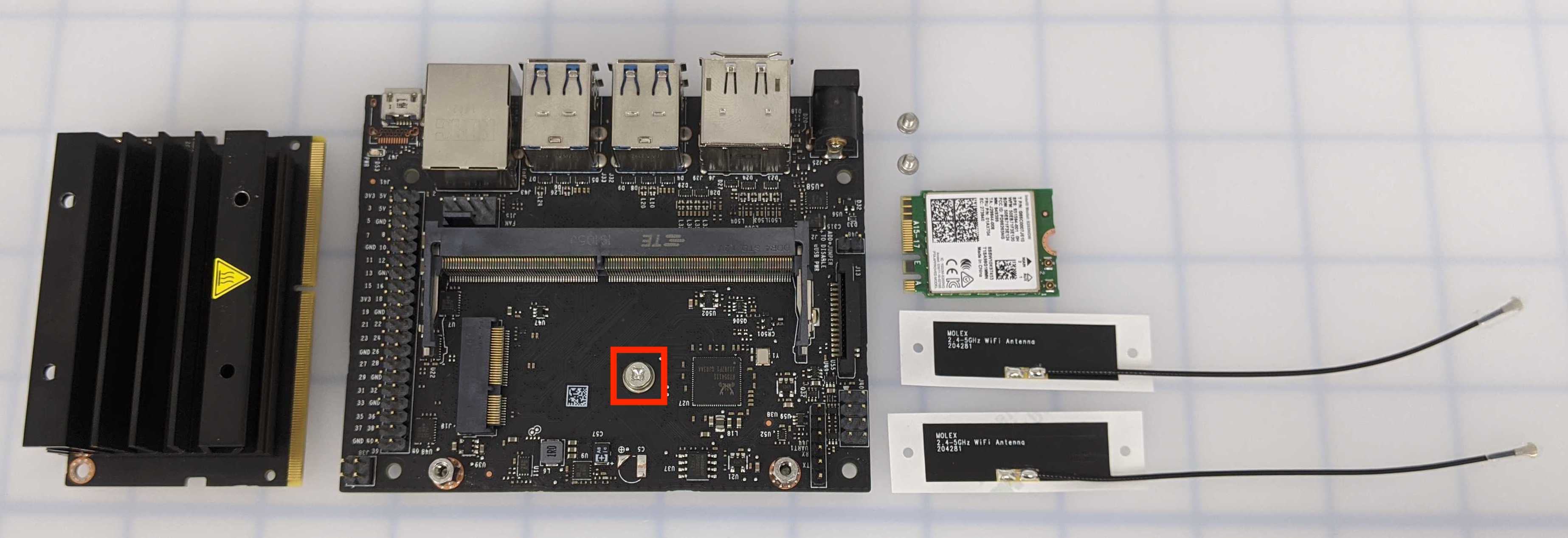

Iš arti VEX AI aušintuvo su įsukamu išnašu, iliustruojantis VEX AI sąrankos procesą V5 kategorijos aprašyme.

Atsargiai ištraukite Jetson nano modulį tiesiai iš nešiklio plokštės. Atkreipkite dėmesį į varžtą, esantį nešiklio plokštės viduryje.

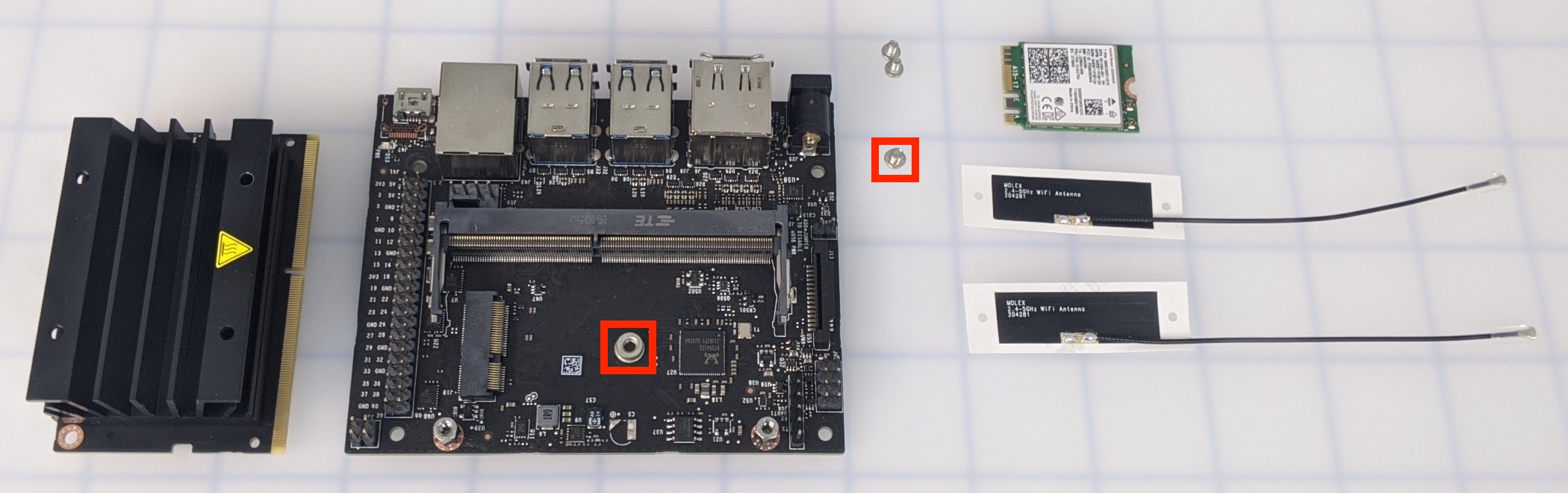

Diagrama, kurioje parodytas vidurinio varžto pašalinimas iš VEX AI roboto agregato, paryškinant konkretų varžtą, kurį reikia išimti, kad būtų tinkamai nustatyta.

Nuimkite varžtą, esantį nešiklio plokštės viduryje.

Pritvirtinkite antenas

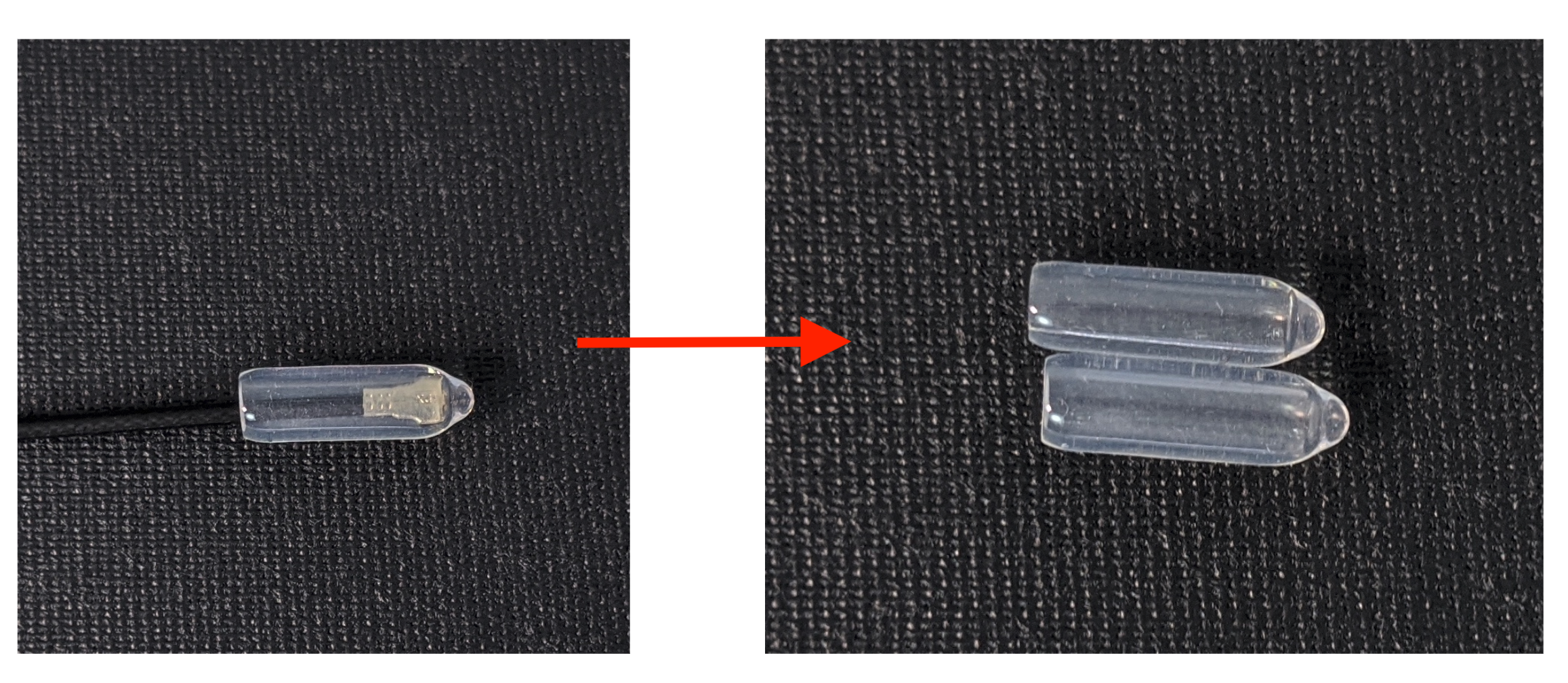

Vaizdų koliažas, kuriame demonstruojamas plastikinių dangtelių pašalinimas iš VEX AI komponentų, pateikiamos nuoseklios instrukcijos, kaip nustatyti VEX AI V5 kategorijoje.

Nuimkite plastikinį dangtelį nuo antenų.

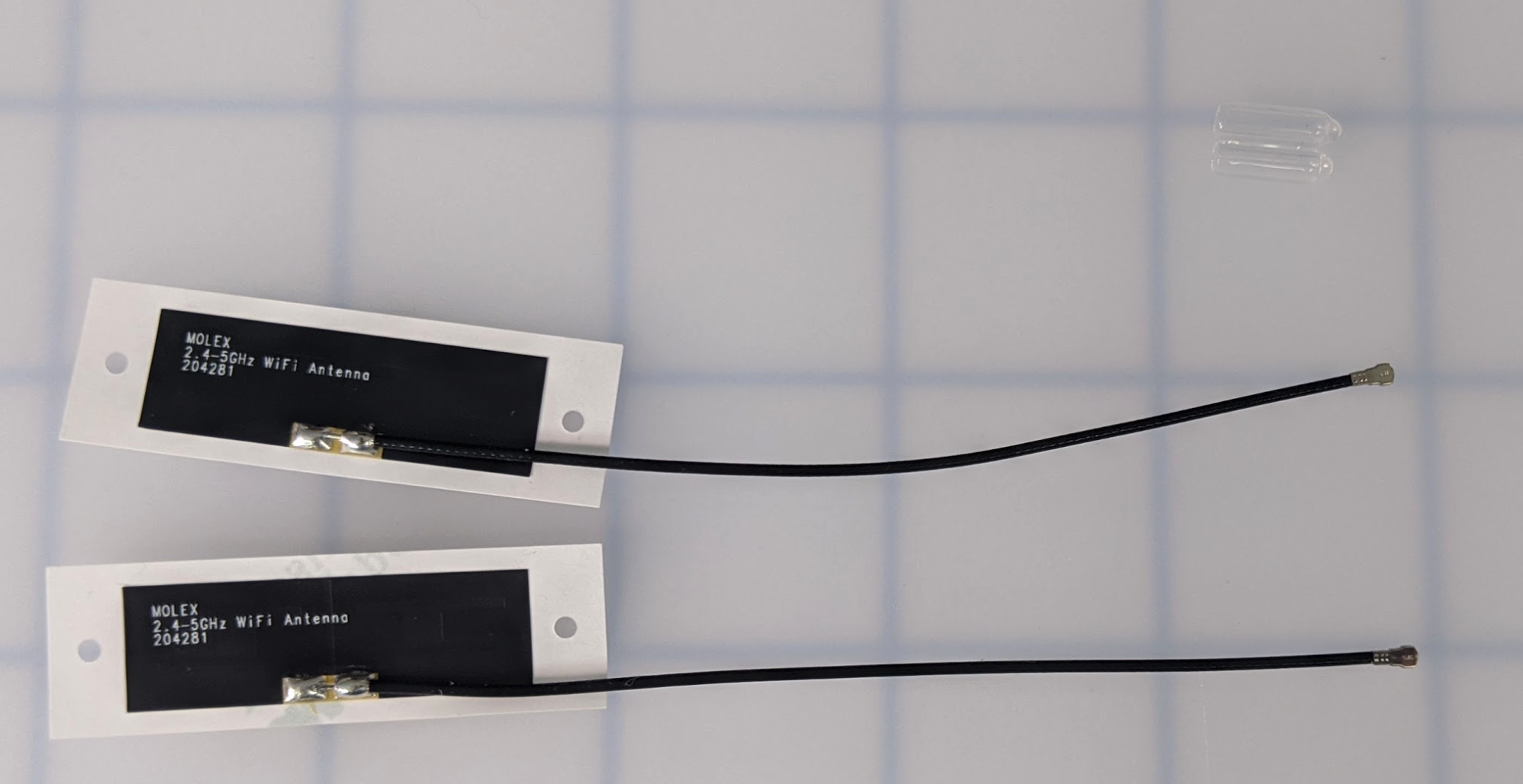

Vaizdas, kuriame pavaizduota VEX AI sąranka su visiškai pašalintais dangčiais, pabrėžiant vidinius VEX robotikos sistemos komponentus ir konfigūraciją.

Įsitikinkite, kad nuo abiejų antenų nuimti plastikiniai dangteliai.

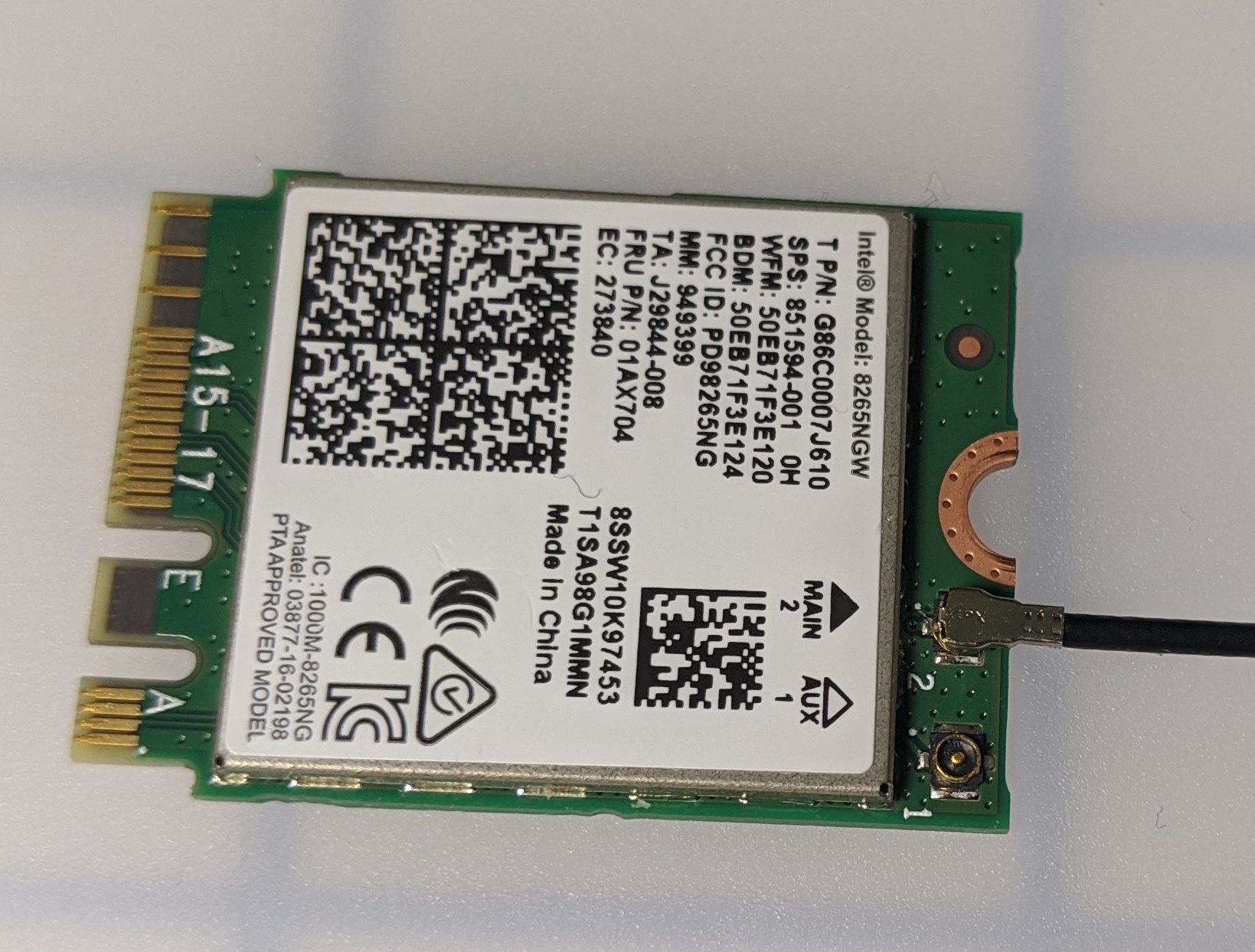

Iš arti VEX AI roboto sąrankos vaizdas su įvairiais komponentais ir laidais, iliustruojantis VEX robotikos konfigūravimo procesą V5 kategorijos aprašymo ir VEX AI nustatymo kontekste.

Prijunkite vieną anteną prie „Intel Dual Band Wi-Fi“. Nedidelį spaudimą būtinai atlikite, nes dalys yra gležnos. Spragtelėjimo garsas užtikrins, kad antena būtų visiškai pritvirtinta.

pastaba: jei antenai pritvirtinti reikia daugiau spaudimo, naudokite pieštuko trintuką ar kitą mažą daiktą, kad padidintumėte spaudimą. Nerekomenduojama naudoti metalo slėgiui daryti.

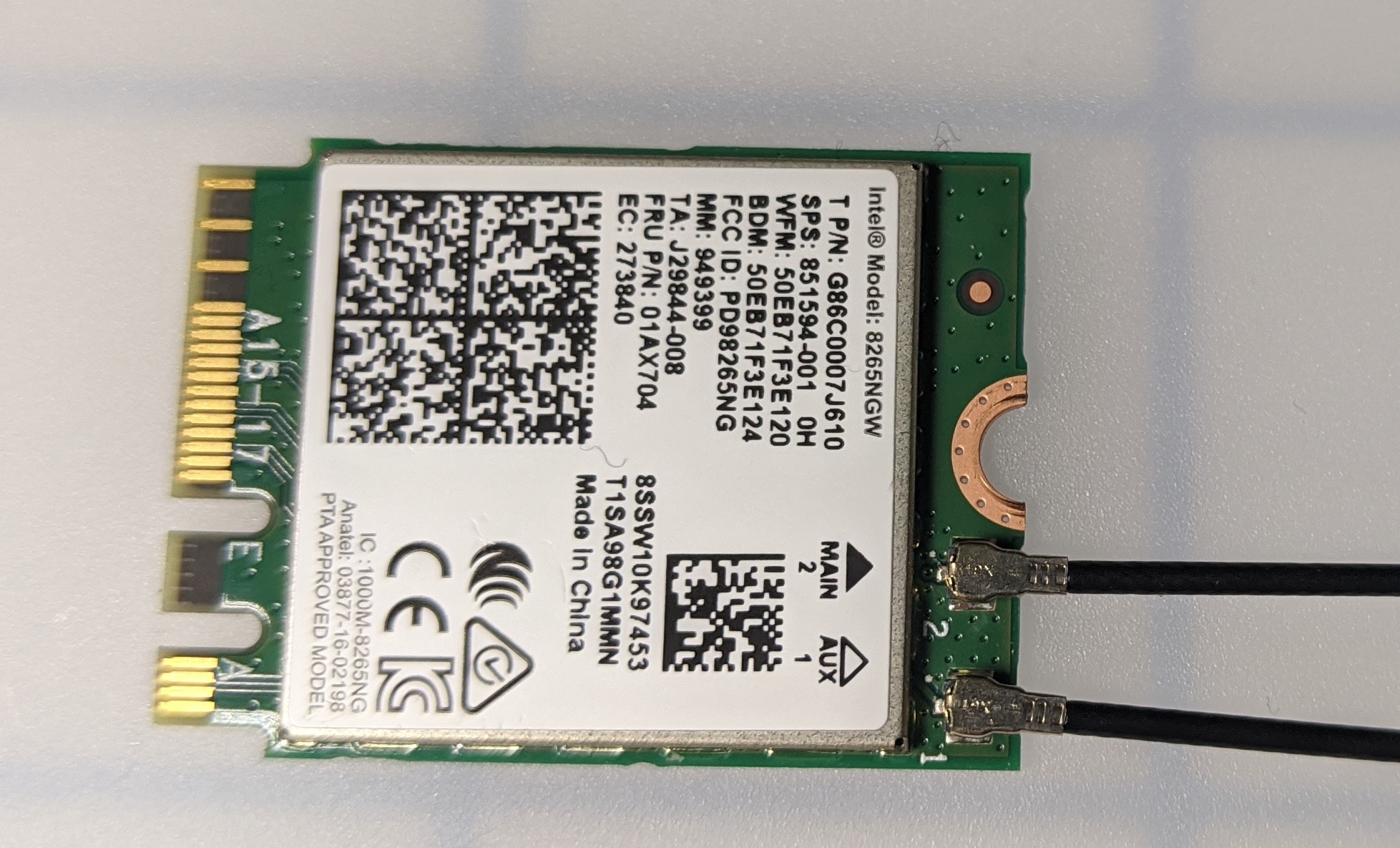

Iš arti VEX AI sąrankos su įvairiais komponentais ir laidais, iliustruojantis VEX robotikos konfigūravimo procesą V5 kategorijos aprašymo kontekste.

Pritvirtinkite antrąją anteną atlikdami tą pačią procedūrą, atliktą ankstesniame žingsnyje.

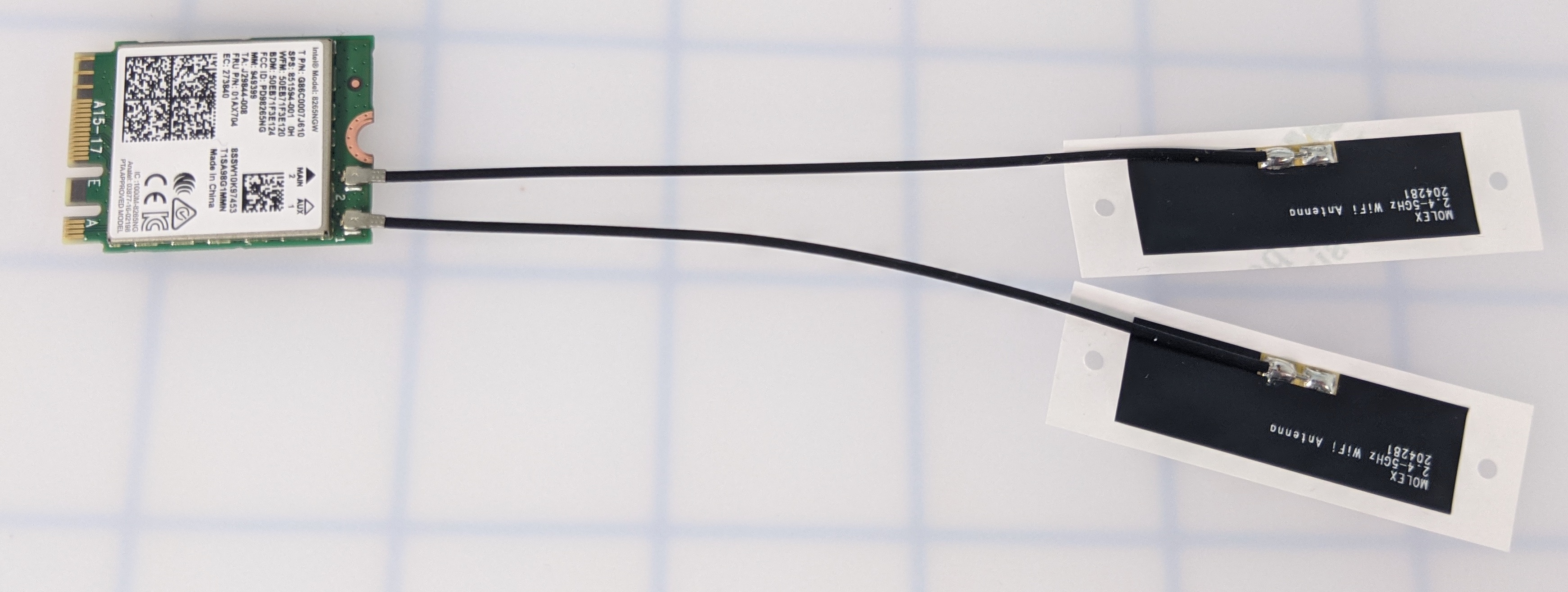

Vaizdas, kuriame parodytas VEX AI sąrankos procesas, kuriame yra VEX robotikos rinkinys su įvairiais komponentais, išdėstytais ant stalo, iliustruojantys konfigūracijos veiksmus, kad būtų galima veiksmingai integruoti dirbtinį intelektą.

Įsitikinkite, kad abi antenos yra visiškai prijungtos prie „Intel Dual Band Wi-Fi“. Paimkite „Intel Dual Band Wi-Fi“, kad įsitikintumėte, jog abi antenos yra saugios ir nė viena iš jų nenukrenta.

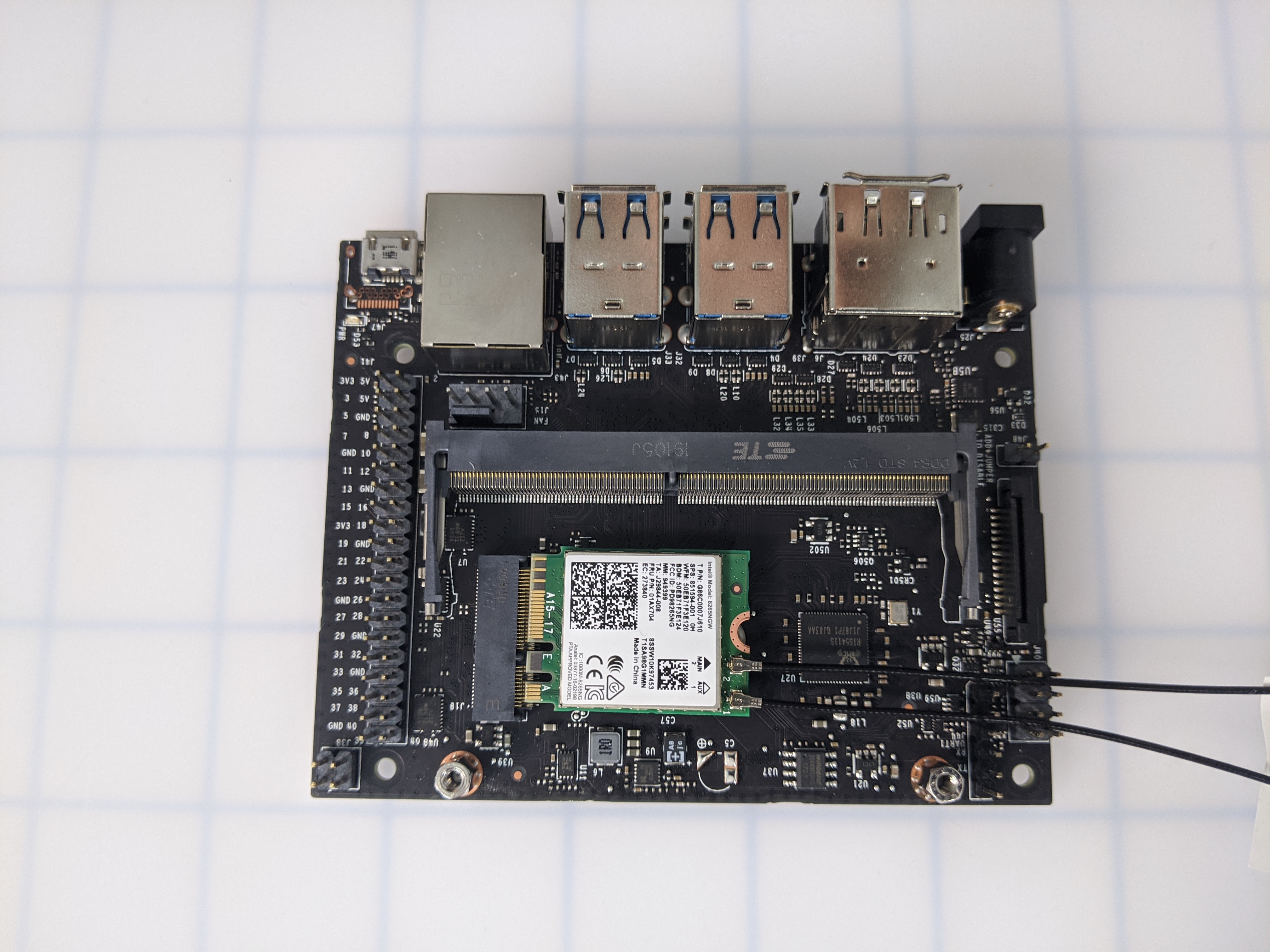

Iš arti VEX AI roboto sąrankos vaizdas, kuriame rodomi konfigūravimui reikalingi komponentai ir laidai. Vaizdas yra V5 kategorijos aprašymo, esančio skyriuje „VEX AI nustatymas“, dalis.

Įdėkite „Intel Dual Band Wi-Fi“ į nešiklio plokštę kampu.

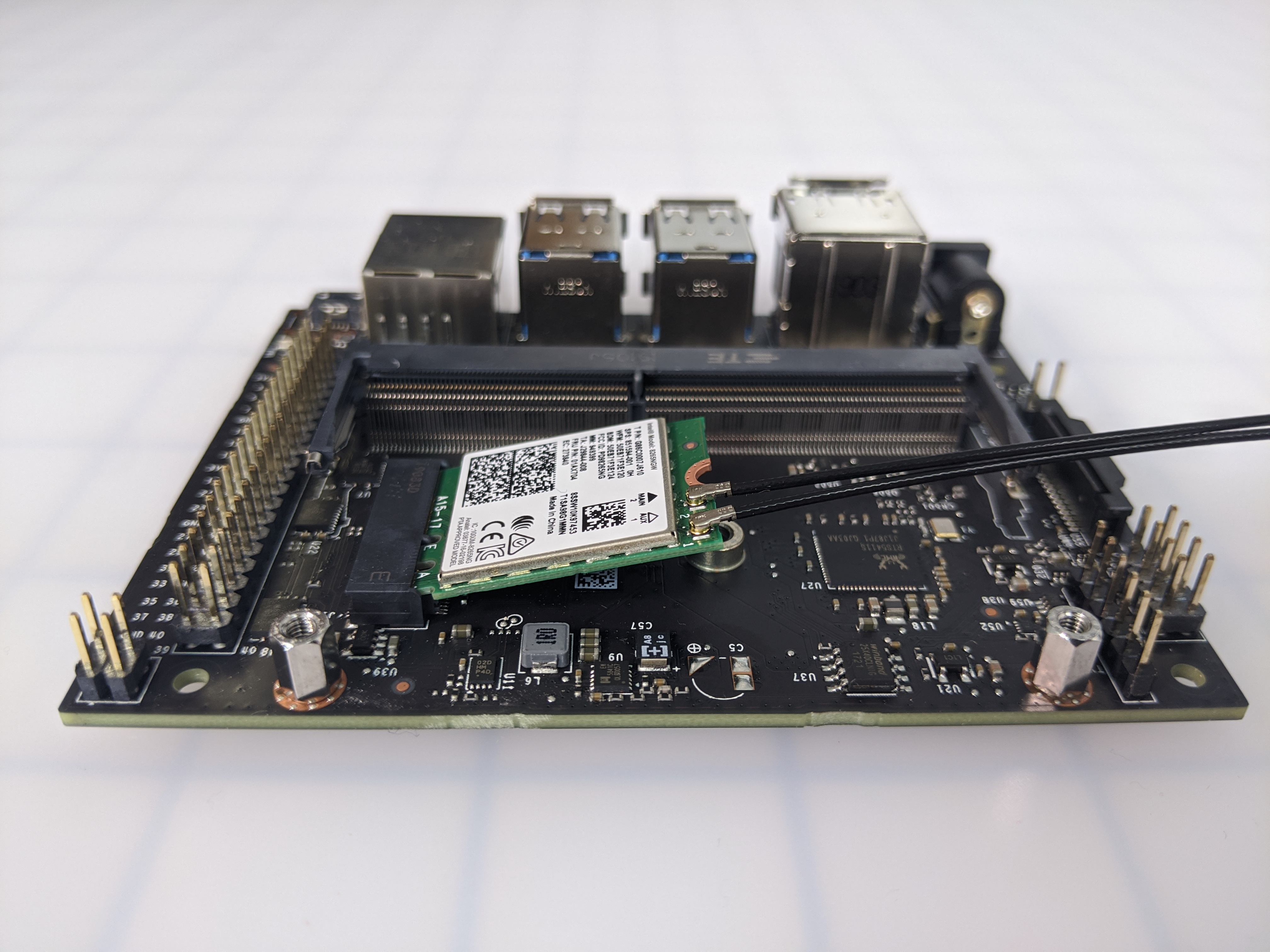

Iš arti VEX AI roboto sąrankos vaizdas, kuriame demonstruojami komponentai ir laidai, reikalingi konfigūravimui robotikos aplinkoje, iliustruojantis VEX AI nustatymo procesą siekiant optimalaus veikimo.

Jis liks šiek tiek pakreiptas aukštyn, kol nebus naudojamas varžtas, kuris jį prilaikys.

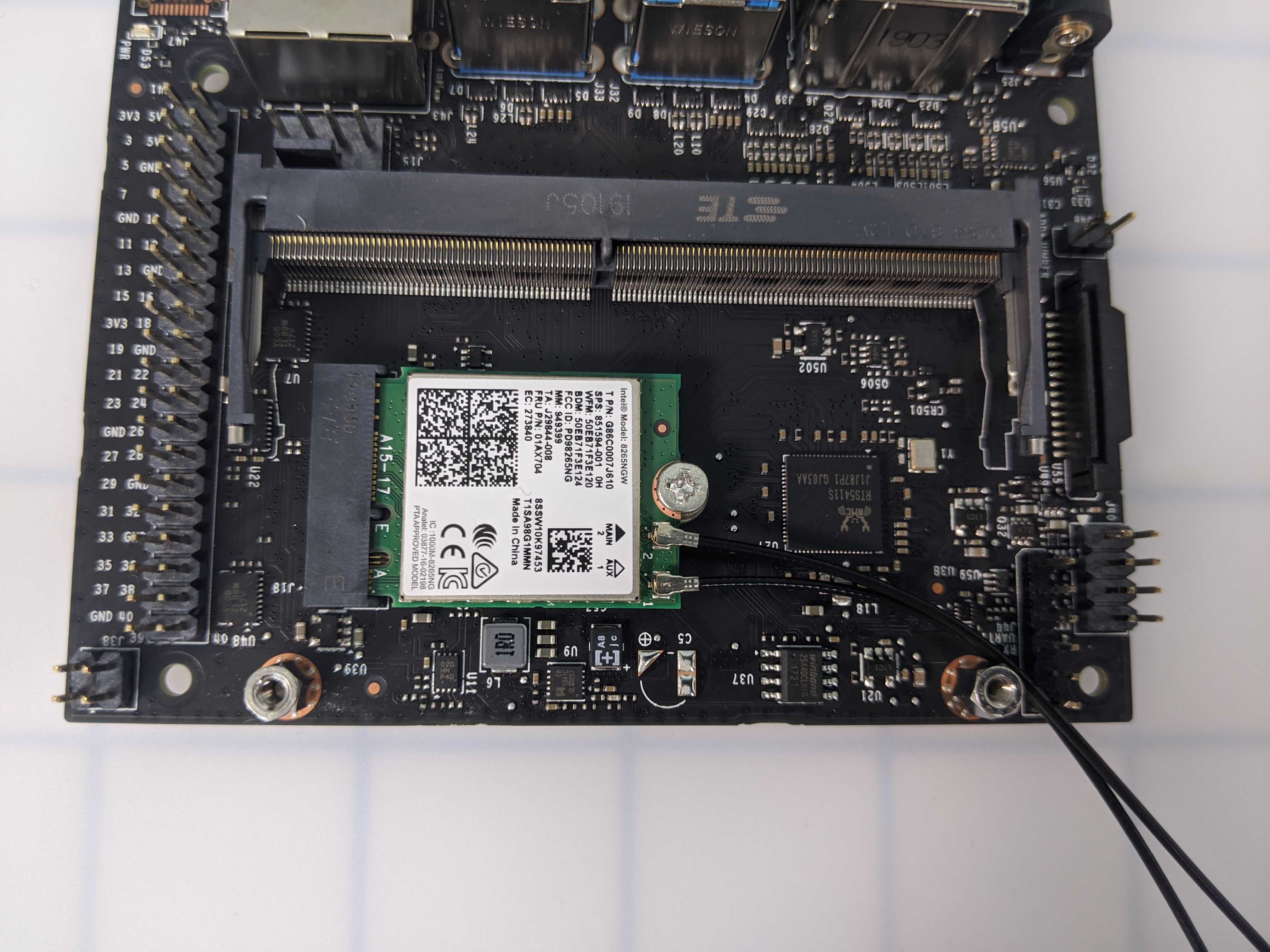

Sraigto, pritvirtinto prie grandinės plokštės, vaizdas, iliustruojantis komponentus, naudojamus robotikos VEX AI sąrankoje.

Pritvirtinkite varžtą, kad „Intel Dual Band Wi-Fi“ laikytųsi vietoje. Įsitikinkite, kad varžto per daug nepriveržkite, kad išvengtumėte jo nuplėšimo.

Iš naujo prijunkite Jetson nano modulį

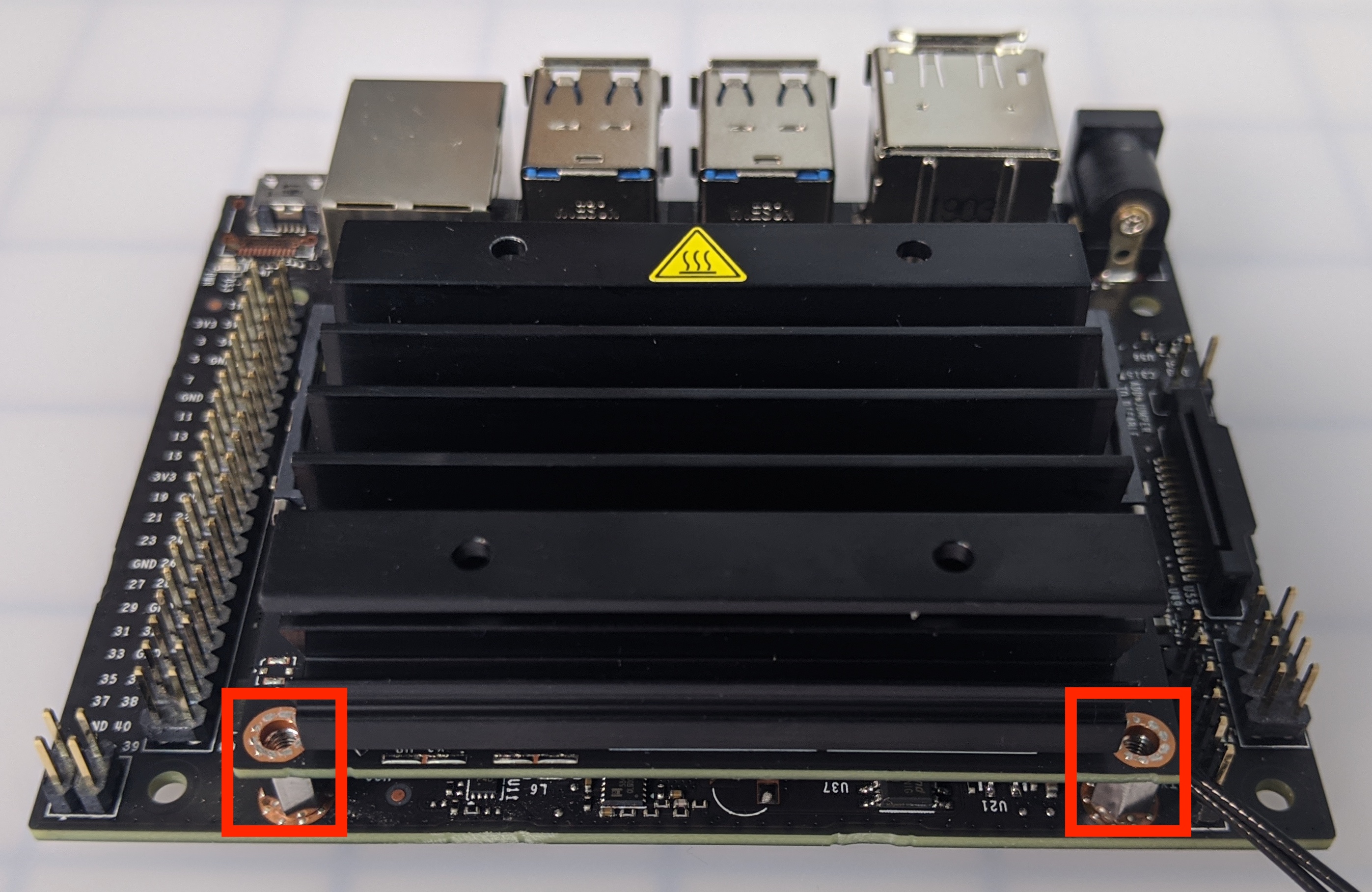

VEX AI konfigūracijos šilumnešio angų diagrama su pažymėtomis išnašomis, iliustruojanti angų vietą ir matmenis, kad būtų galima optimaliai vėsinti VEX robotikos aparatūroje.

Padėkite Jetson Nano modulį atgal ant laikiklio lentos kampu. Šiek tiek paspauskite žemyn, kad varžtų skylės būtų vienodos.

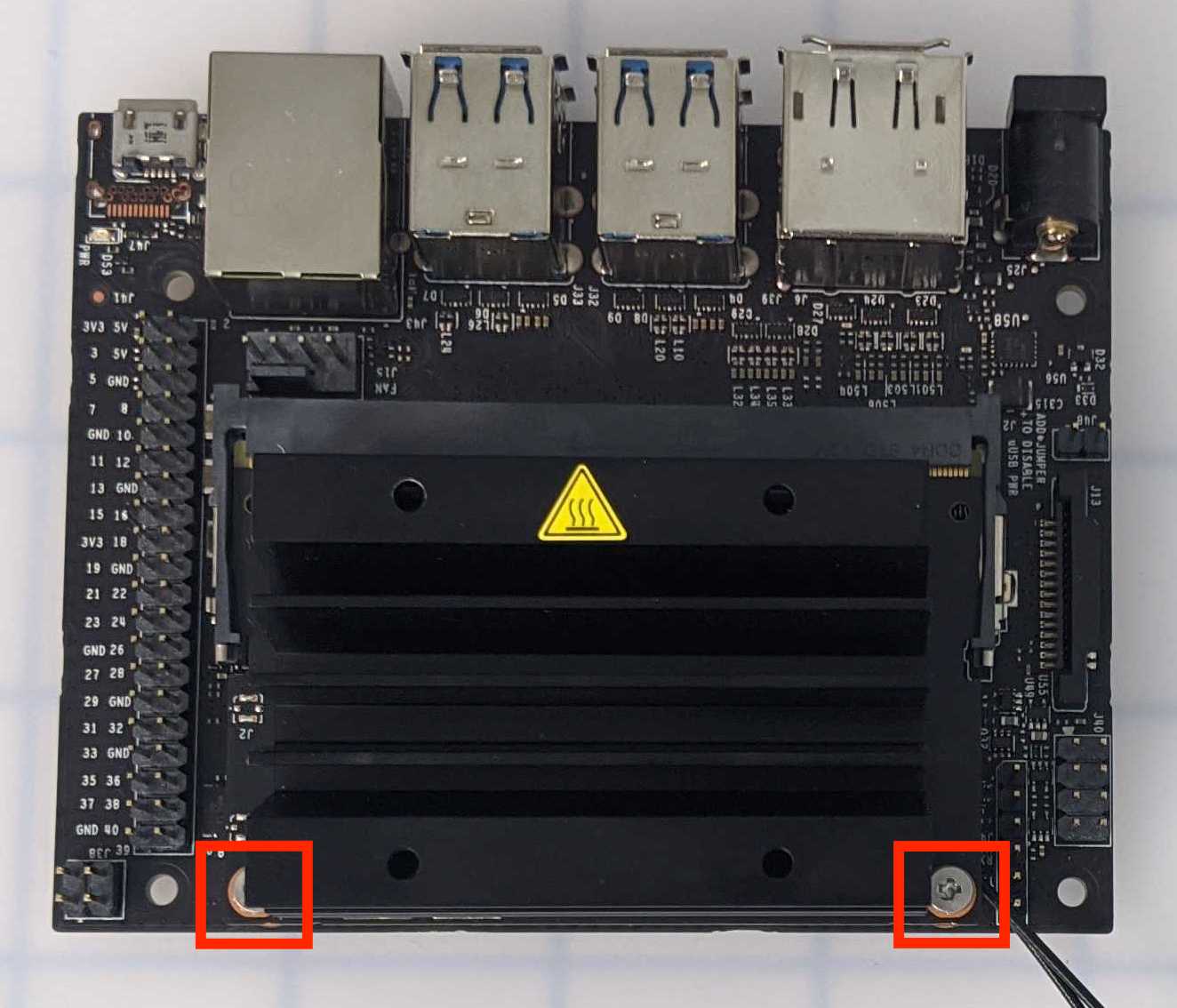

Paskutinių varžtų, montuojamų VEX AI sąrankoje, vaizdas, iliustruojantis V5 robotikos komponentų surinkimo procesą.

Pritvirtinkite du varžtus atgal į Jetson nano modulį, kad pritvirtintumėte jį prie laikiklio plokštės. Neužveržkite varžtų per stipriai, kad išvengtumėte nulupimo.

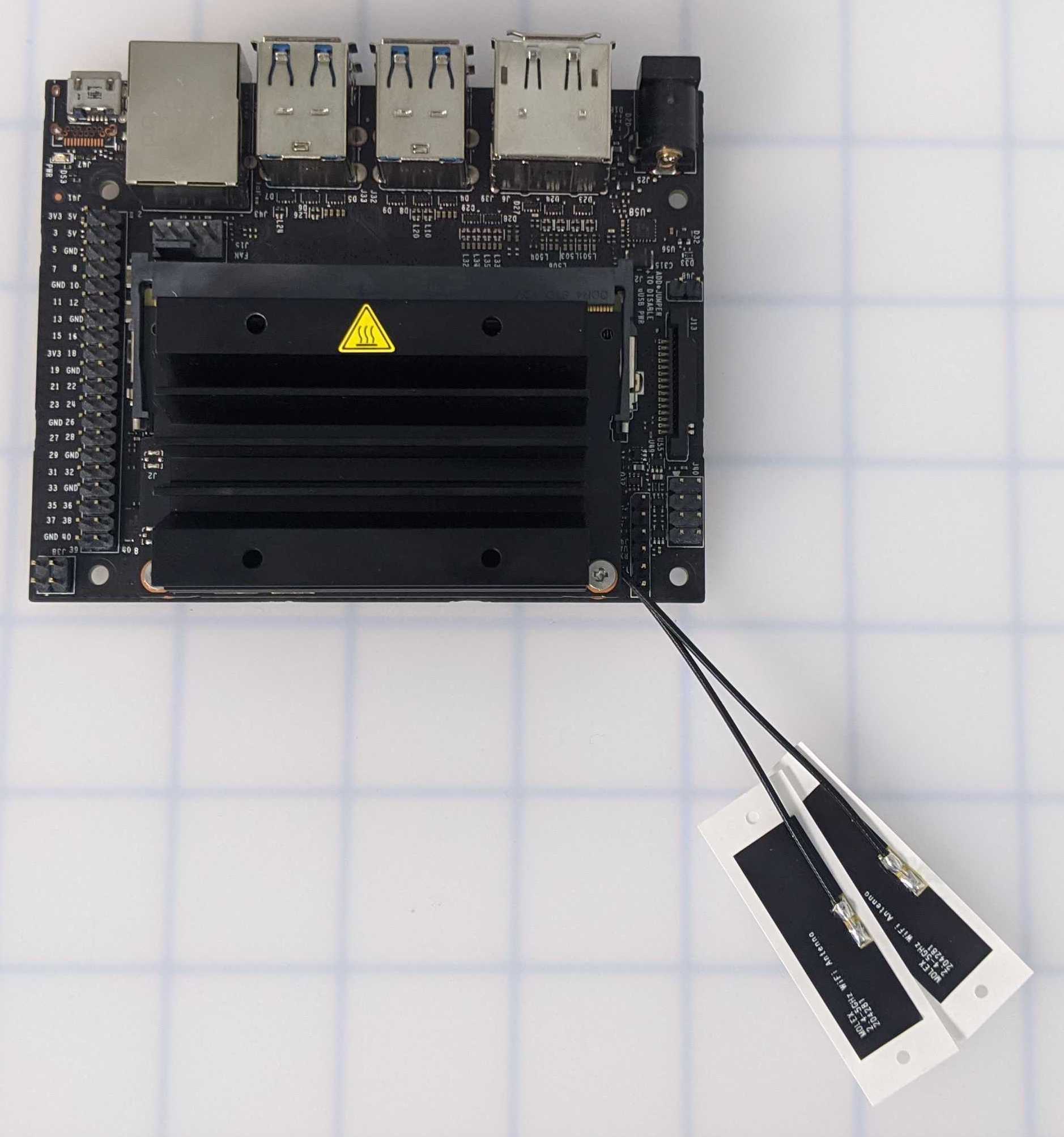

Diagrama, iliustruojanti VEX AI Wi-Fi konfigūracijos sąrankos procesą, kuriame yra pažymėti komponentai ir prijungimo veiksmai optimaliam tinklo ryšiui užtikrinti.

Dabar įdiegtas „Intel Dual Band Wi-Fi“ ir antenos.
