Naudodami jungiklį galėsite atgaivinti VEX GO sistemą be programavimo.

Naudokite jungiklį su varikliu

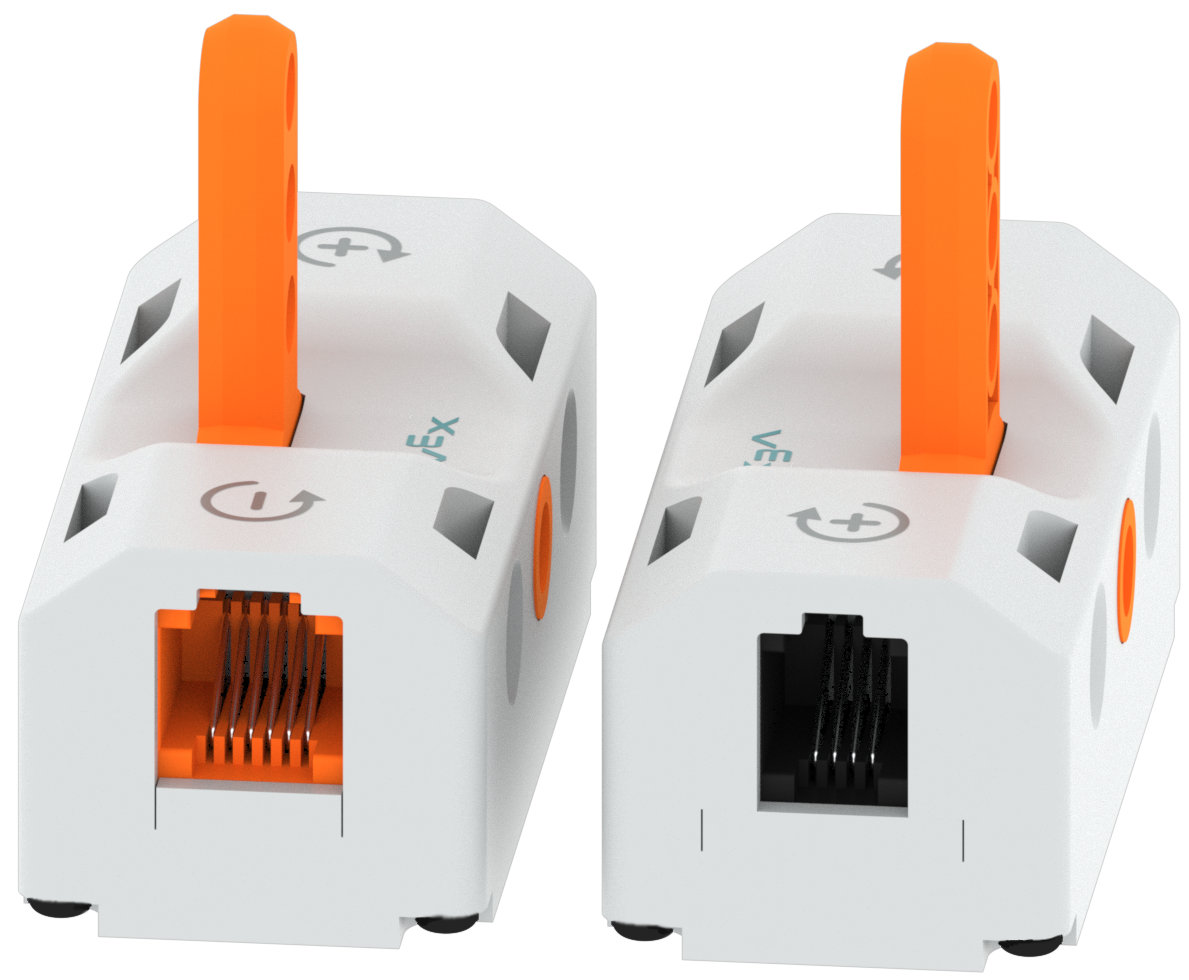

Perjungimo dalis, parodyta iš abiejų pusių, kad parodytų, jog kiekvienoje pusėje yra prievadas. Išmanusis prievadas nėra spalvotas ir yra mažesnis, o akumuliatoriaus prievadas yra oranžinės spalvos ir didesnis.

Variklio naudojimas su jungikliu leidžia valdyti variklį be programavimo.

Switch yra du prievadai. Išmanusis prievadas, skirtas prijungti variklį arba LED buferį, ir oranžinis akumuliatoriaus prievadas, skirtas prijungti akumuliatorių.

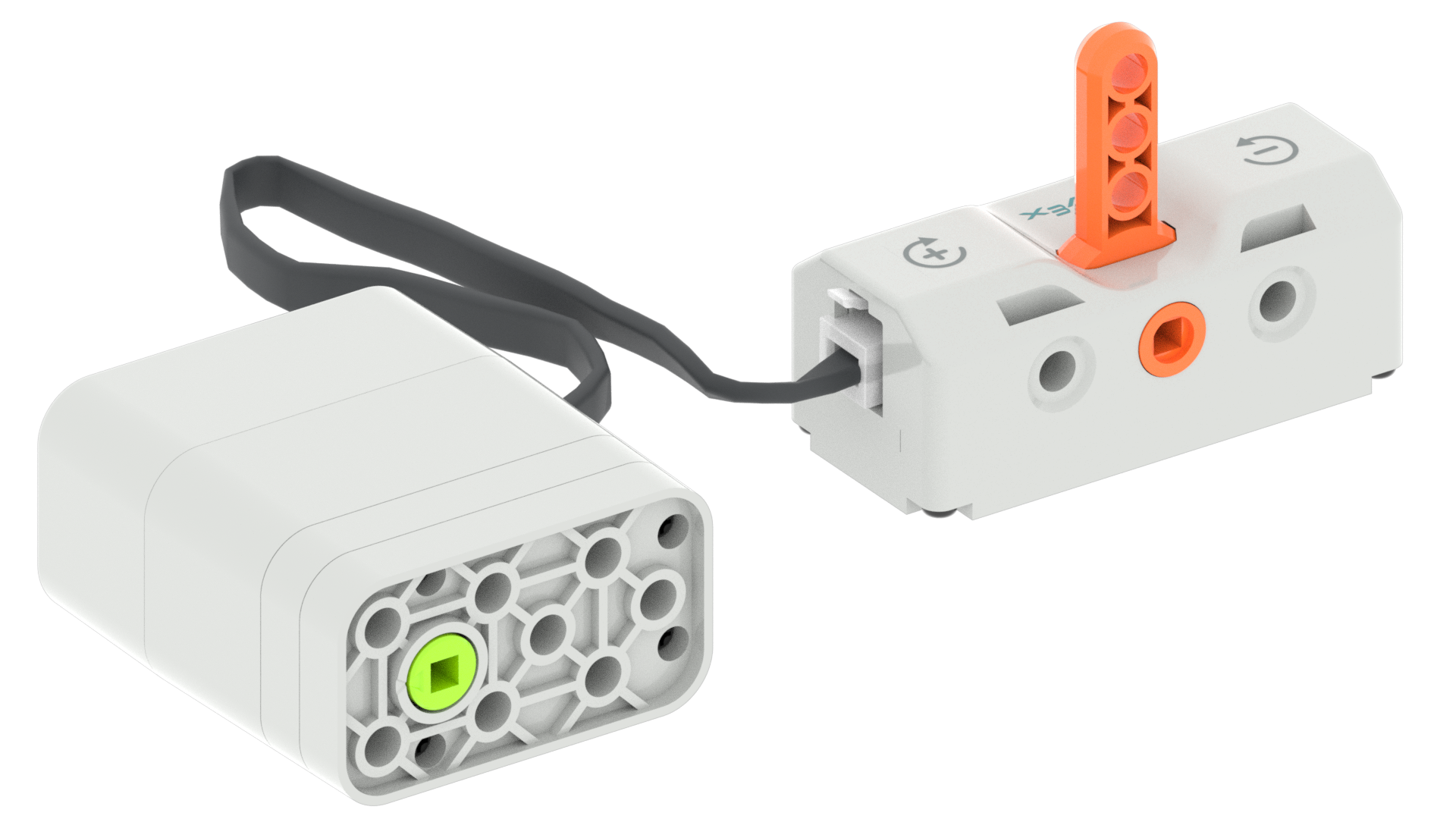

Variklis, kurio laidas prijungtas prie jungiklio išmaniojo prievado.

Prijunkite variklį prie jungiklio, įkišdami variklio kabelį į jungiklio išmanųjį prievadą.

Dviejų jungiklių diagrama su variklio kabeliais, prijungtais prie išmaniųjų prievadų. Kairėje pusėje variklio kabelis yra visiškai prijungtas ir yra žalia varnelė, o dešinėje variklio kabelis yra prijungtas tik iš dalies ir yra raudonas X.

Įsitikinkite, kad variklio kabelis yra visiškai įkištas į jungiklio išmanųjį prievadą. Spragtelėjimo garsas užtikrins, kad kabelis būtų visiškai įstatytas į išmanųjį prievadą.

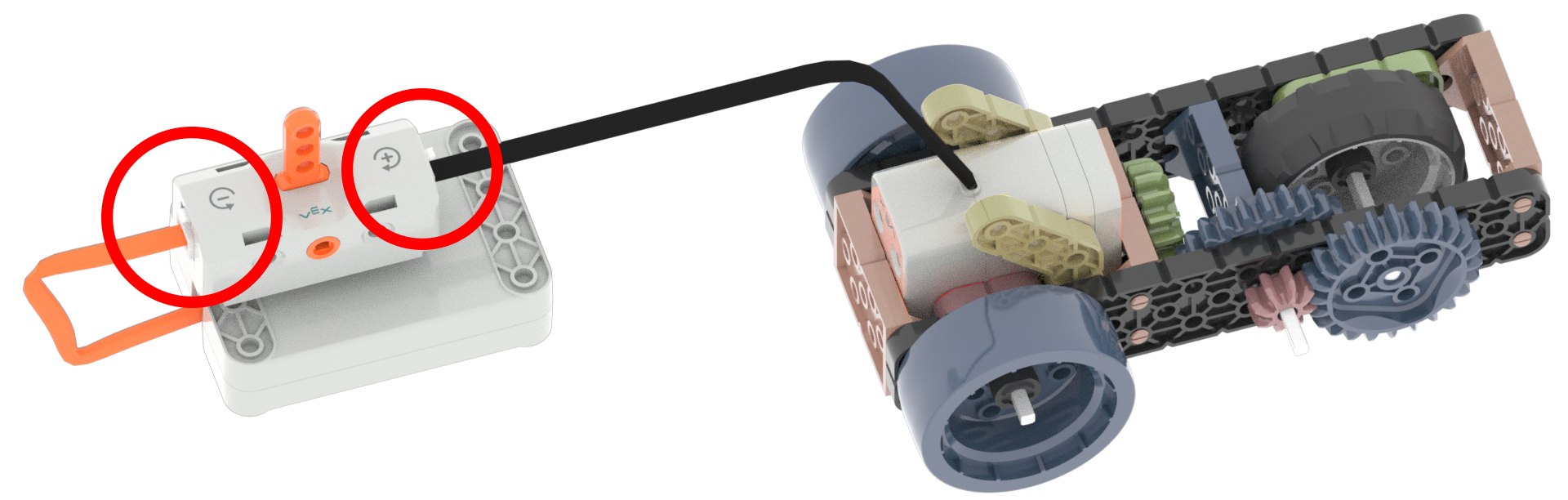

Jungiklio su variklio kabeliu ir akumuliatoriaus kabeliu, prijungtu prie atitinkamų prievadų, diagrama. Naudoti prievadai paryškinti raudonais apskritimais.

Norėdami valdyti variklį jungikliu, įsitikinkite, kad variklis ir baterija yra prijungti prie jungiklio.

Yra trys jungiklio nustatymai

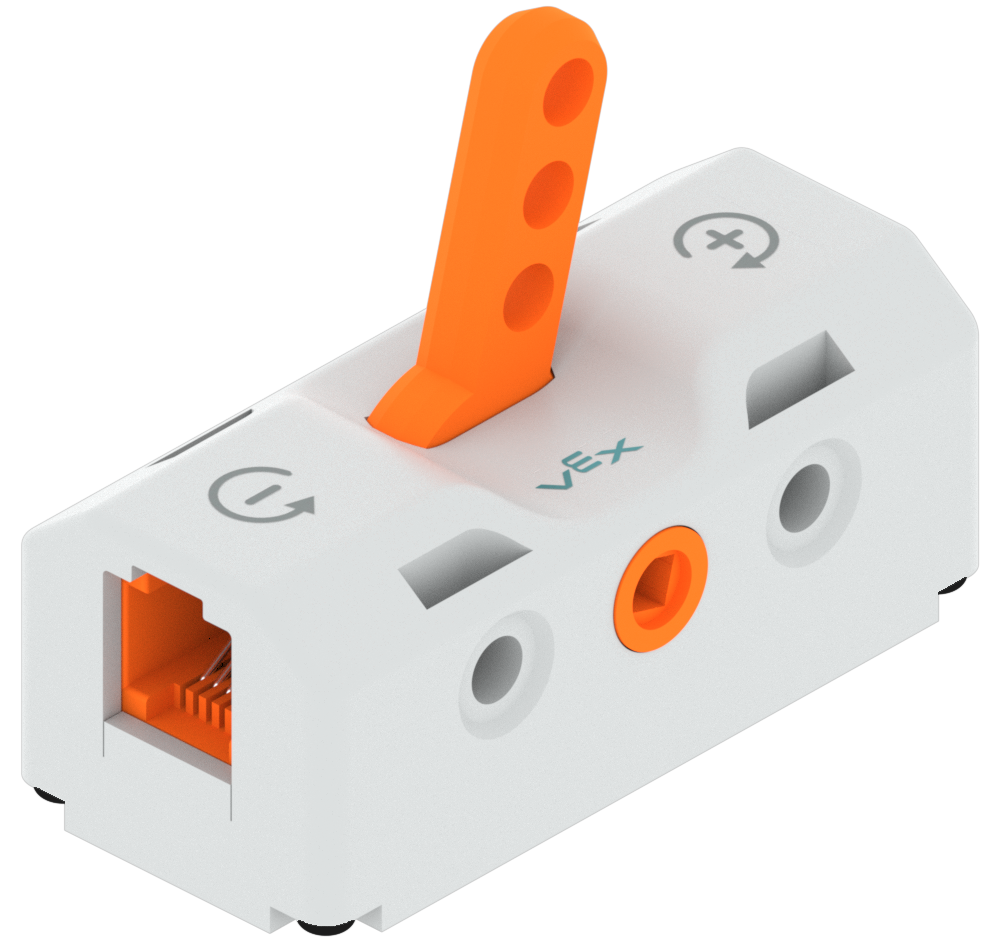

Perjungimo detalė, kai svirtis pasukus į priekį, pažymėta pliuso ženklu.

'+' : suka variklį į priekį.

Perjungimo dalis, svirtis pasukta į neutralią padėtį ir nukreipta tiesiai į viršų.

Neutralus: išjungia variklį.

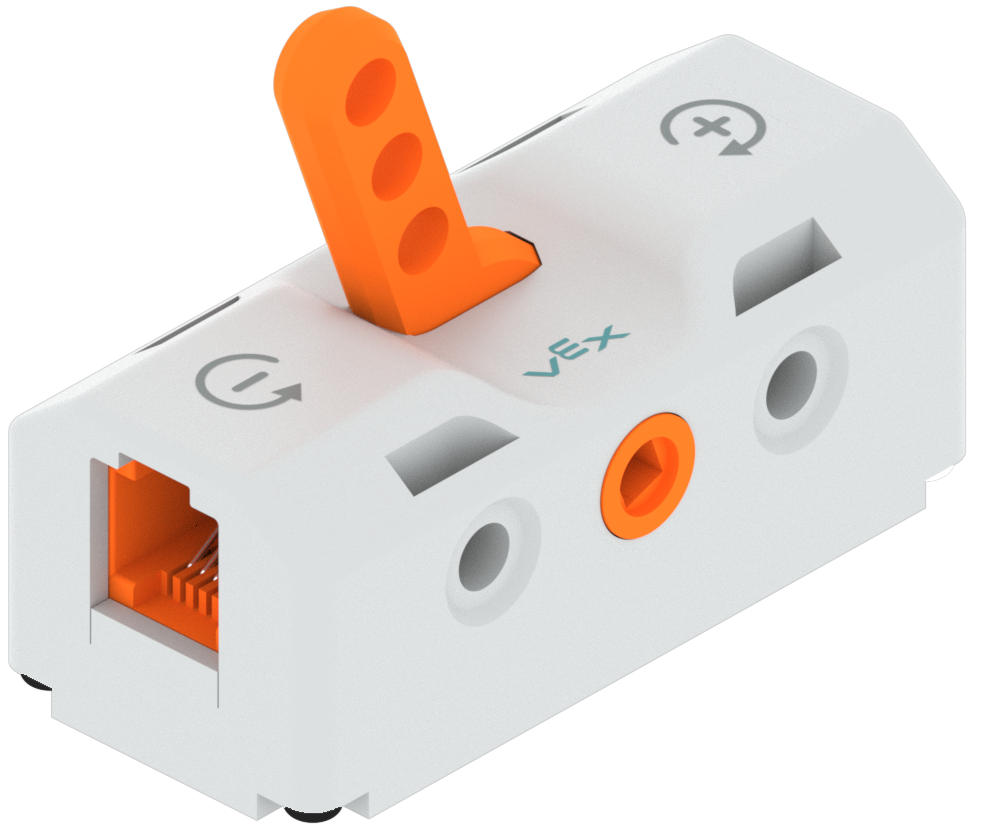

Perjungimo detalė pasukus svirtį į atbulinę padėtį, pažymėtą minuso ženklu.

'-' : suka variklį priešinga kryptimi.

Peržiūrėkite visus tris jungiklio nustatymus šioje animacijoje.

Naudokite jungiklį su LED buferiu

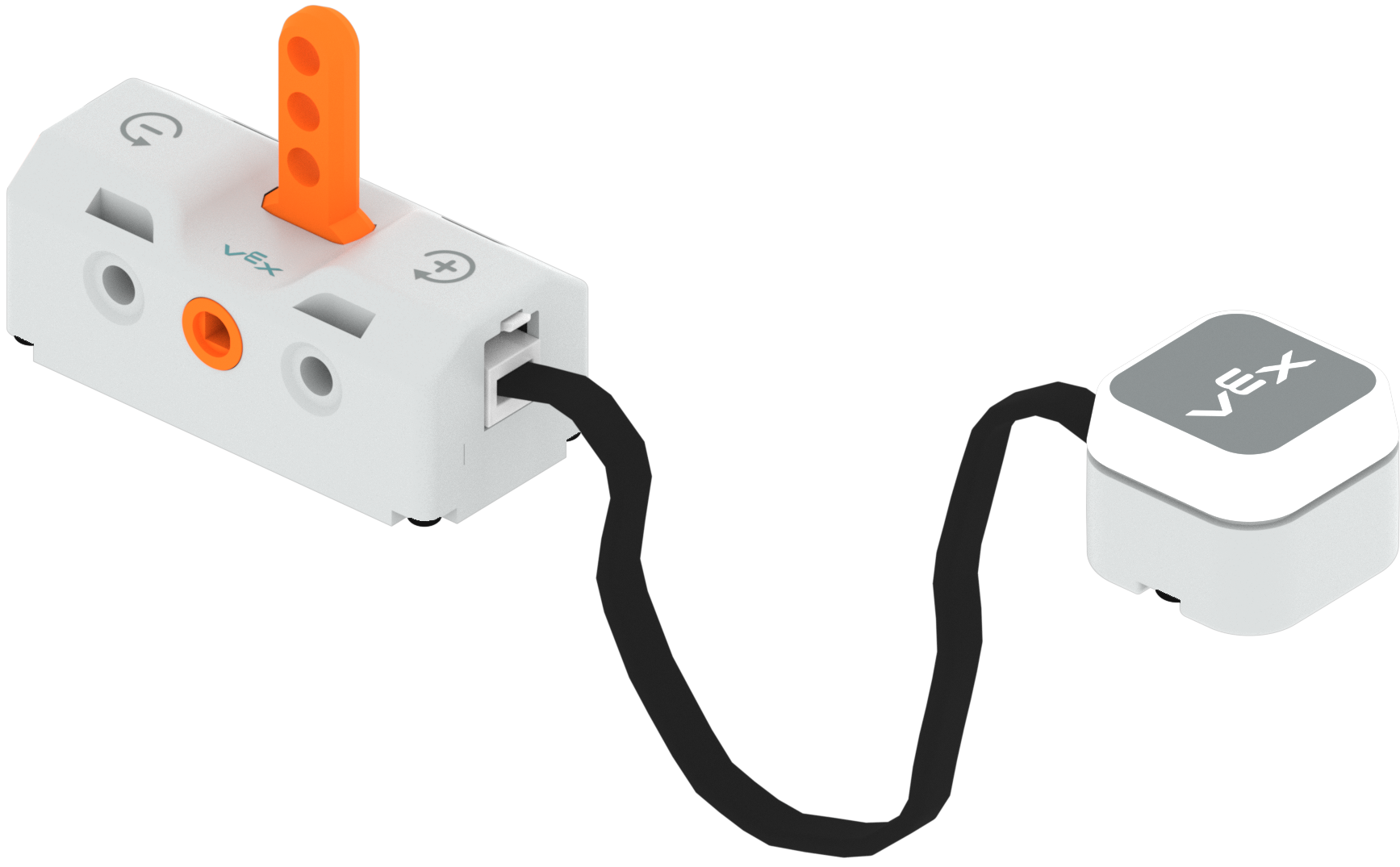

LED buferis su kabeliu, prijungtu prie jungiklio išmaniojo prievado.

Prijunkite LED buferį prie jungiklio įkišdami LED buferio kabelį į jungiklio išmanųjį prievadą.

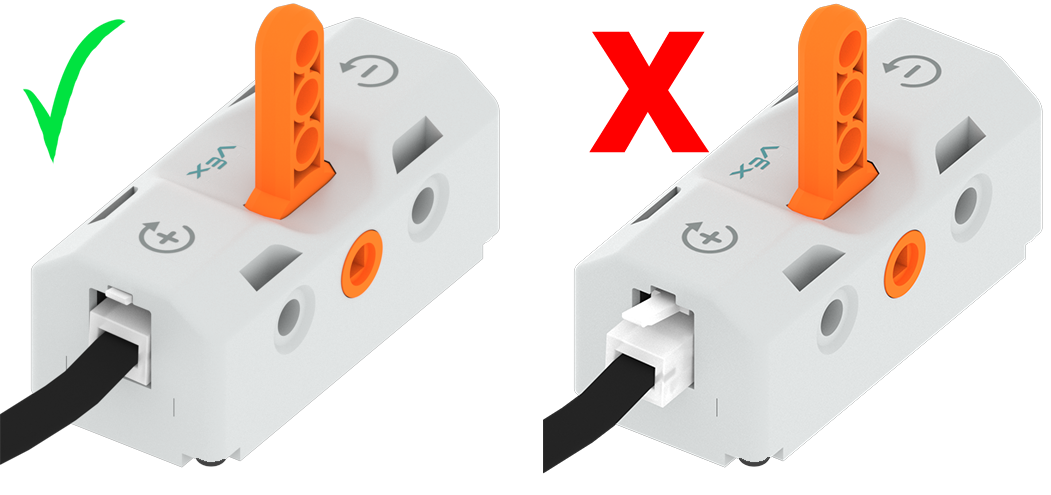

Dviejų jungiklių diagrama su LED buferio laidais, prijungtais prie išmaniųjų prievadų. Kairėje LED buferio kabelis yra visiškai prijungtas ir yra žalia varnelė, o dešinėje LED buferio kabelis yra prijungtas tik iš dalies ir yra raudonas X.

Įsitikinkite, kad LED buferio kabelis yra visiškai įkištas į jungiklio išmanųjį prievadą. Spragtelėjimo garsas užtikrins, kad kabelis būtų visiškai įstatytas į išmanųjį prievadą.

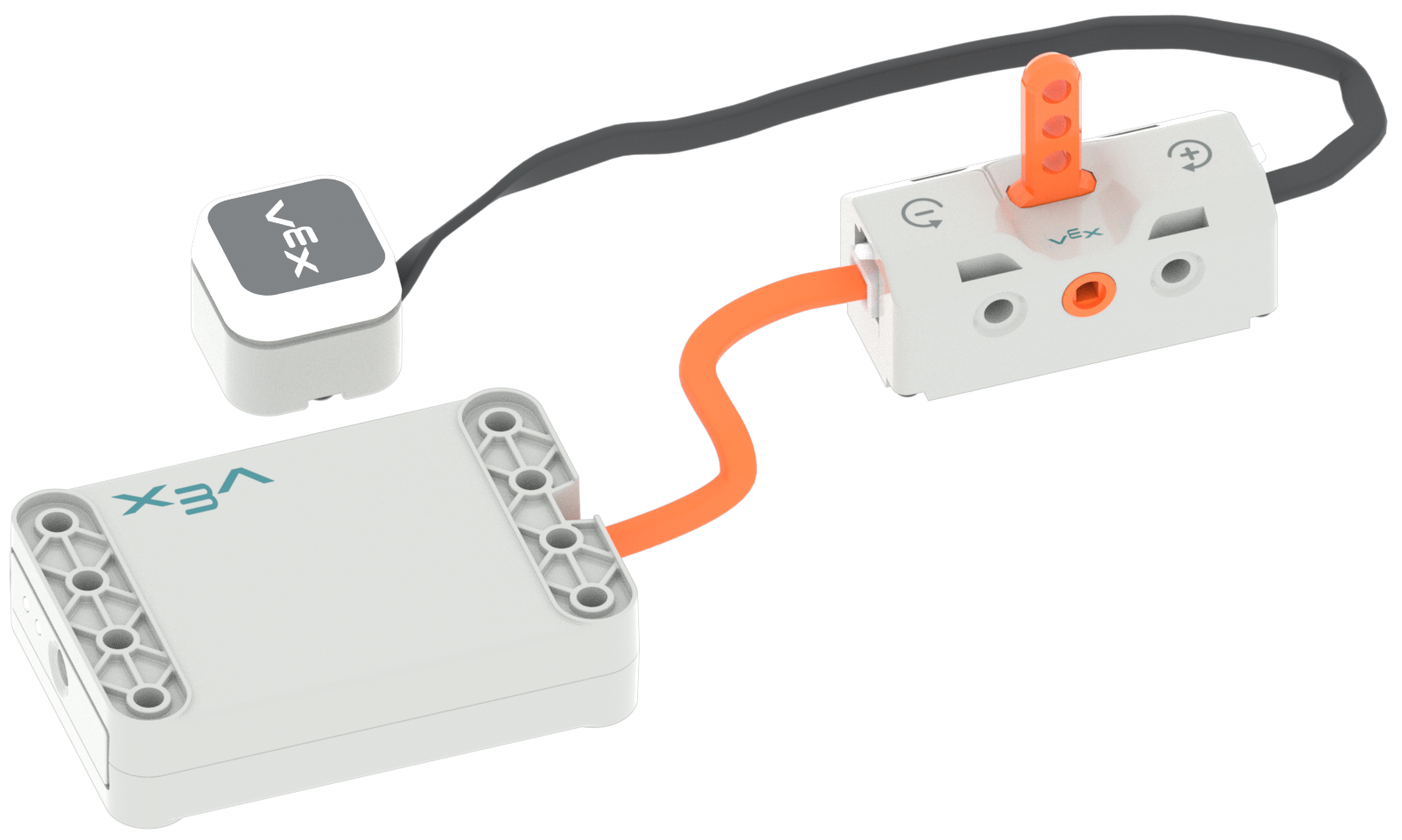

Jungiklio su LED buferio kabeliu ir akumuliatoriaus kabeliu, prijungtu prie atitinkamų prievadų, diagrama.

Norėdami valdyti LED buferį jungikliu, įsitikinkite, kad LED buferis ir baterija yra prijungti prie jungiklio.

Kai prijungtas prie LED buferio, jungiklyje yra trys nustatymai

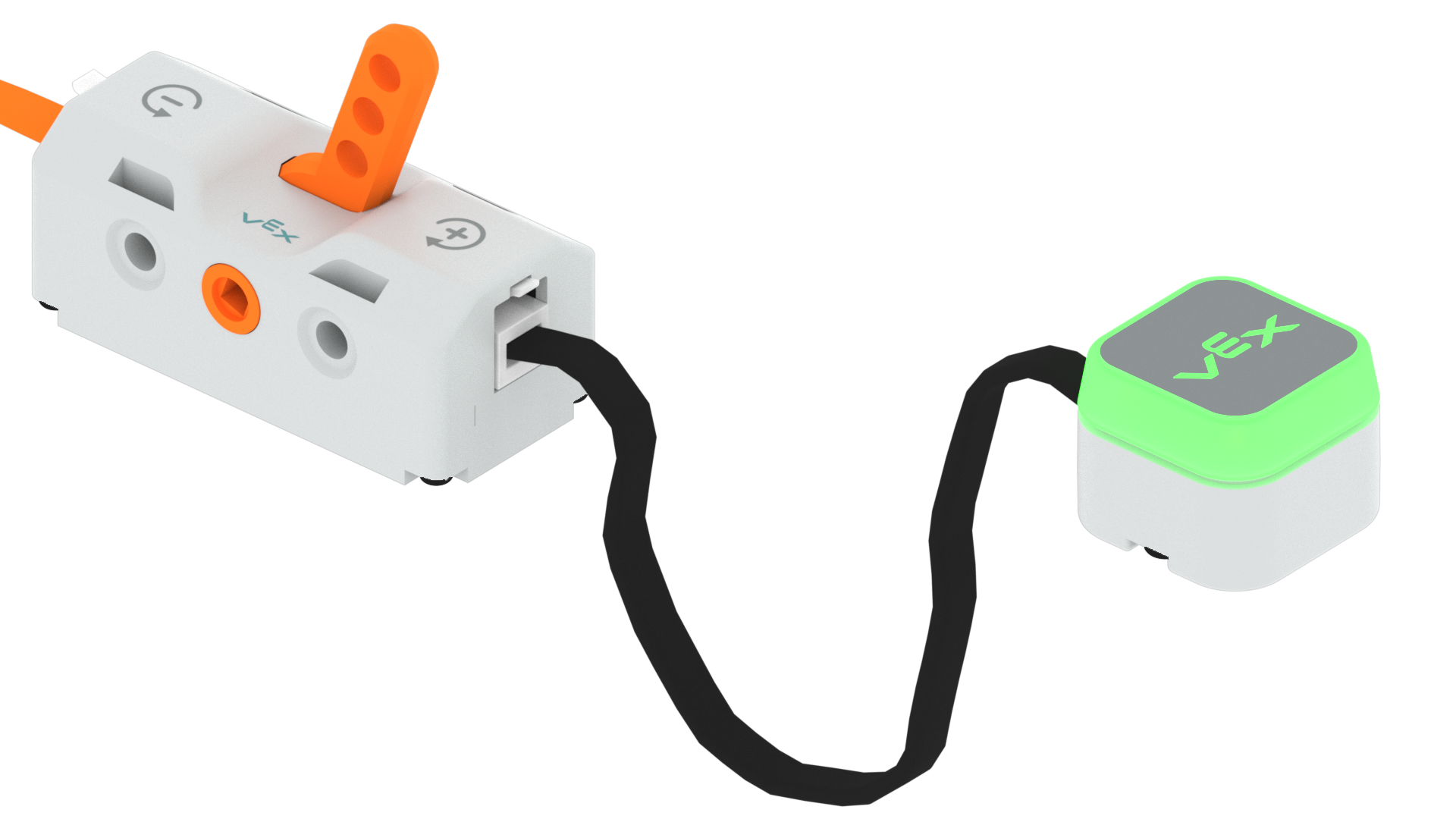

Perjungimo detalė, kai svirtis pasukus į priekį, pažymėta pliuso ženklu. Prijungtas LED buferis šviečia žaliai.

'+': nustato LED buferio spalvą į žalią.

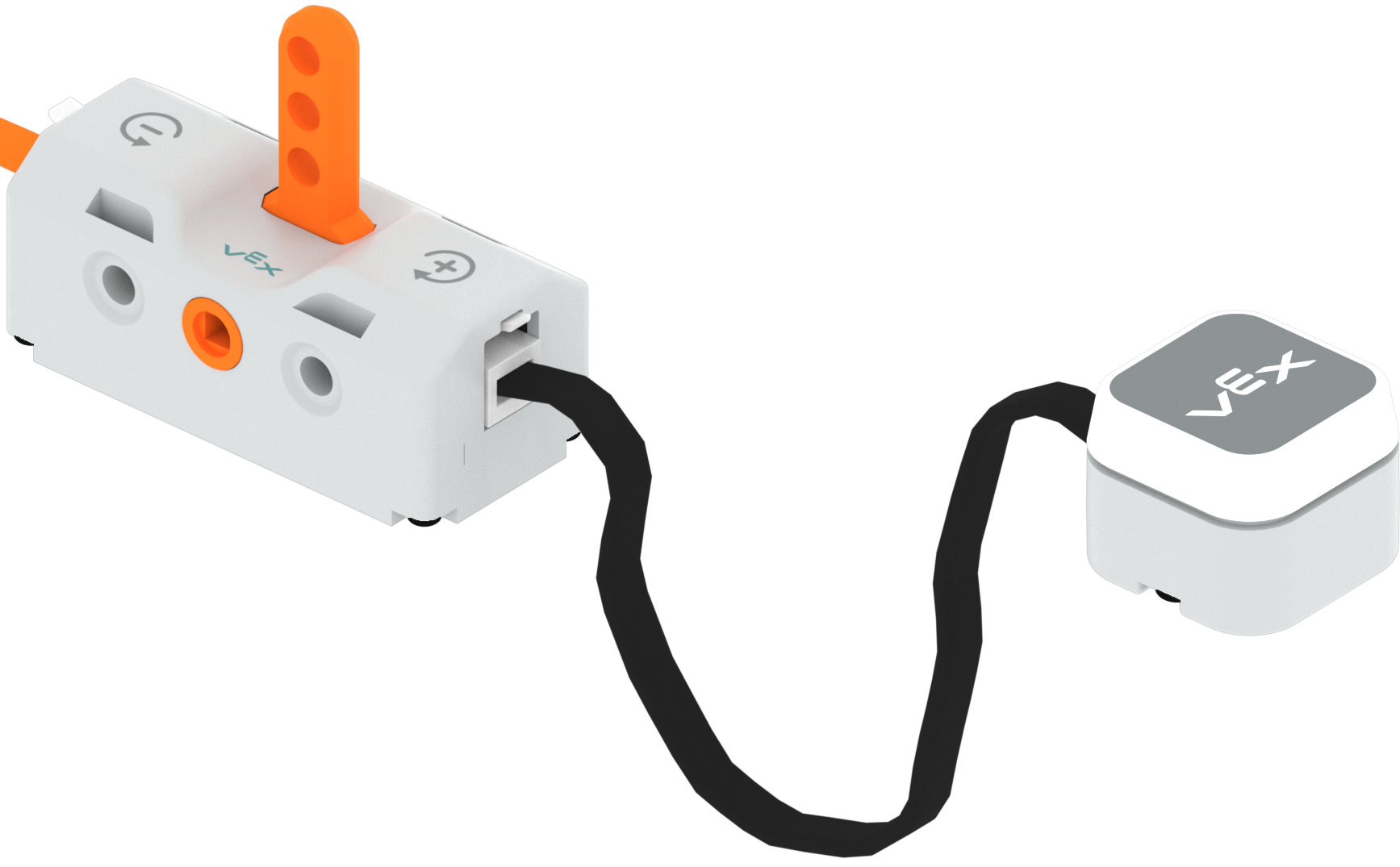

Perjungimo dalis, svirtis pasukta į neutralią padėtį ir nukreipta tiesiai į viršų. Prijungtas LED buferis išjungtas.

Neutralus: išjungia LED buferį.

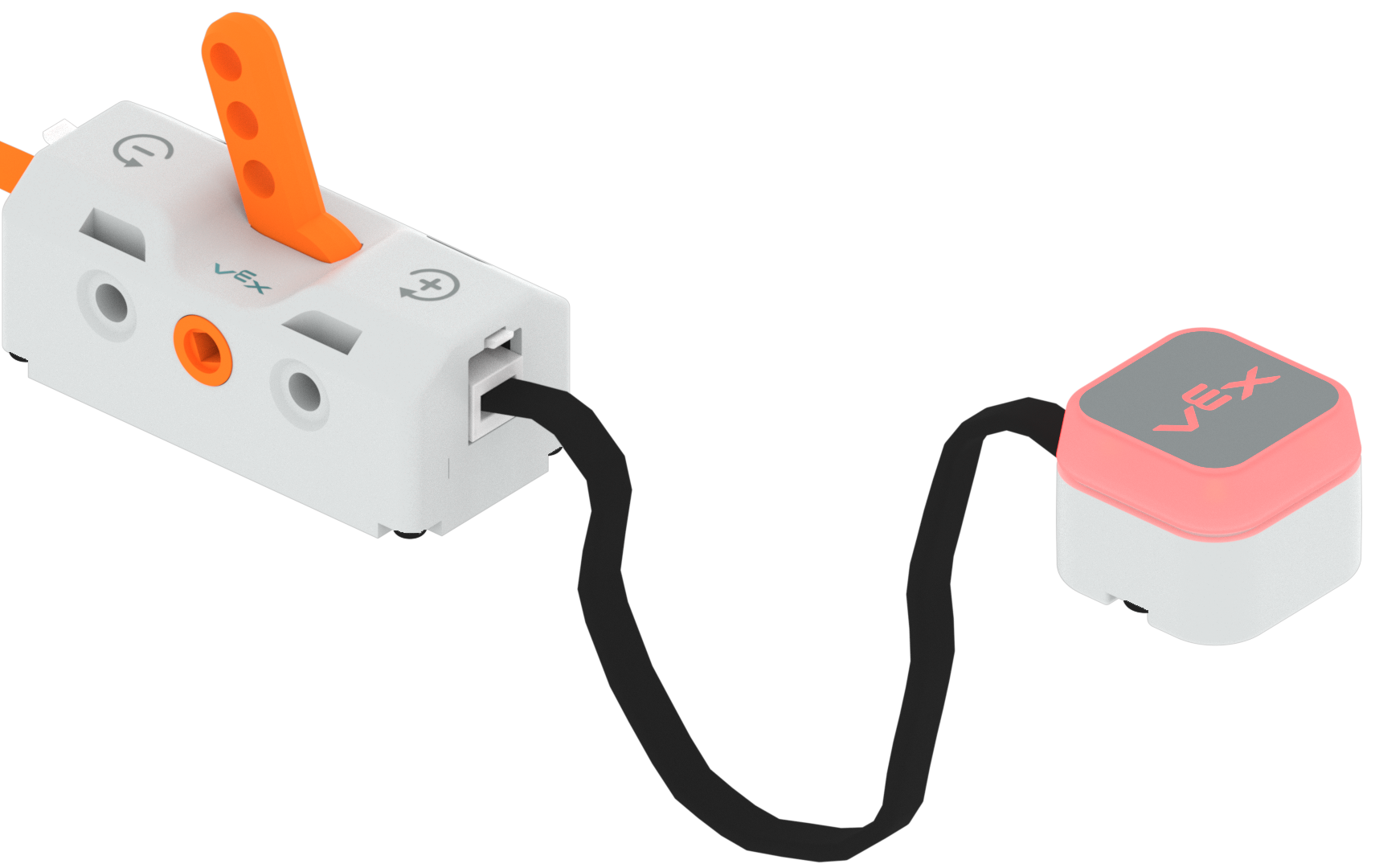

Perjungimo detalė, kai svirtis yra pasukta į atbulinę padėtį, pažymėtą minuso ženklu. Prijungtas LED buferis šviečia raudonai.

'-' : nustato LED buferio spalvą į raudoną.
