Naudojant VEXcode V5 blokų pavyzdinius projektus ir šablonus – VEX biblioteka

Projektų pavyzdžiai ir šablonai yra puikus šaltinis, jei tik pradedate naudoti VEXcode V5 ir norite ištirti skirtingus roboto elgsenos būdus. Projektų pavyzdžiai ir šablonai taip pat leidžia stebėti, kaip naudojami skirtingi VEXcode V5 blokai.

Naudojant blokų pavyzdinius projektus

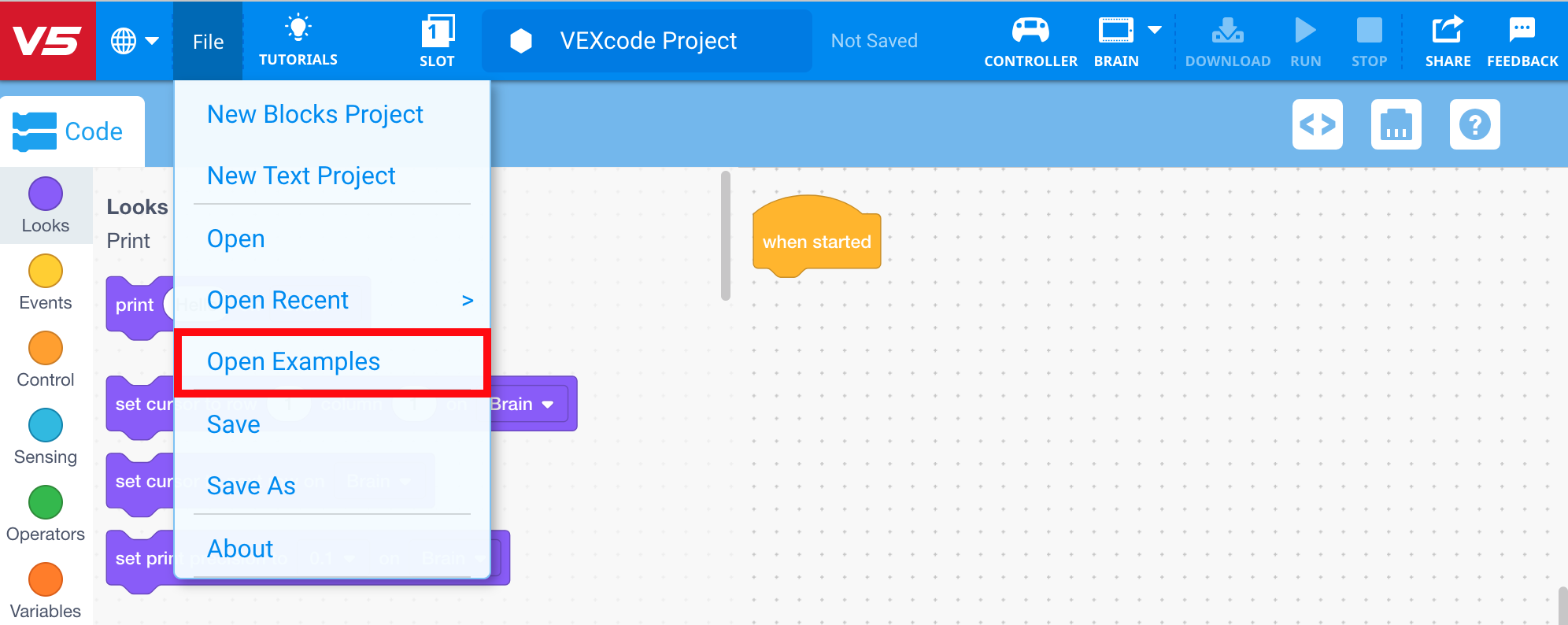

Ekrano kopija, kurioje rodomi įvairūs failų atidarymo pavyzdžiai programuojant Vex V5, iliustruojantys skirtingus blokus ir jų funkcijas mokymo kontekste.

Norėdami atidaryti pavyzdinį projektą, pasirinkite meniu Failas ir pasirinkite Atidaryti pavyzdžius.

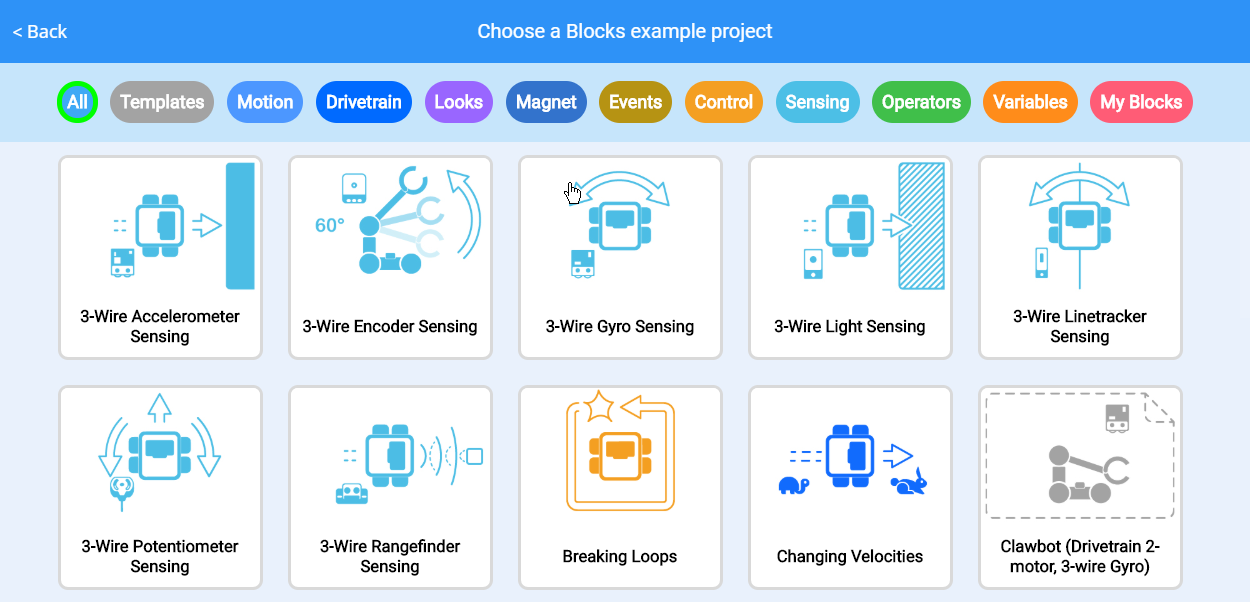

Diagrama, iliustruojanti V5 kategorijos blokų mokymo programą, kurioje vaizdiniu formatu pateikiami įvairūs blokų tipai ir jų jungtys, kad būtų lengviau suprasti programavimo sąvokas.

Bus rodomos daugelio skirtingų projektų pavyzdžių piktogramos. Kiekviena piktograma žymi skirtingą projektą ir yra nuspalvinta pagal blokų kategorijas.

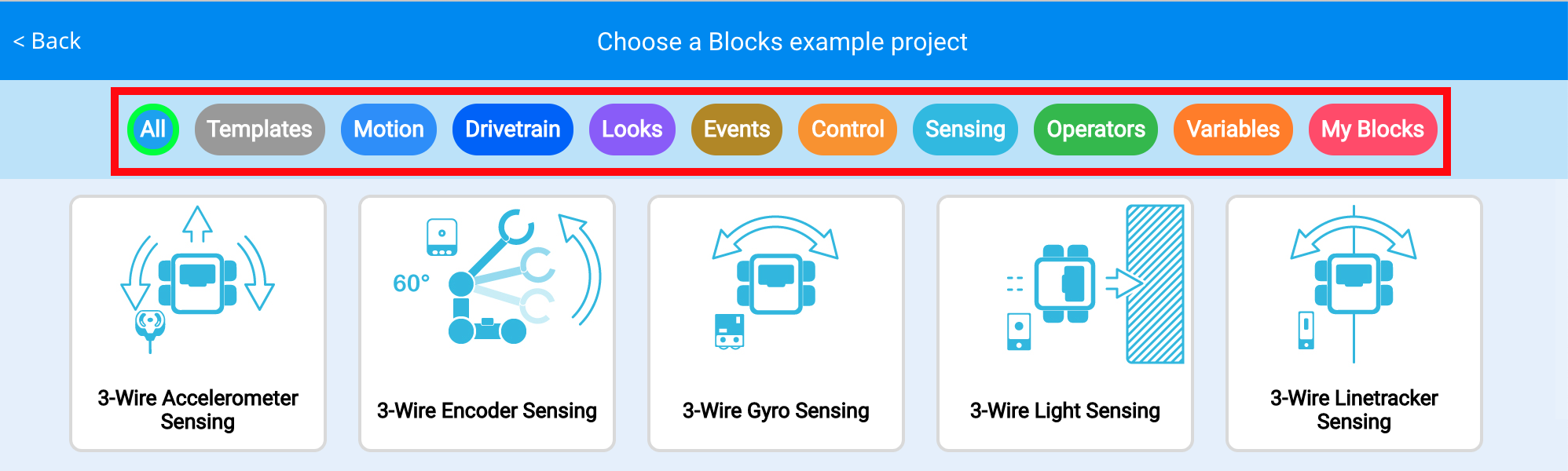

„Vex“ V5 blokų mokymo programose esančios filtrų juostos sąsajos ekrano kopija, kurioje pateikiamos blokų pasirinkimo ir valdymo programavimo aplinkoje parinktys.

Filtro juosta gali būti naudojama norint greitai rasti konkretaus tipo pavyzdį.

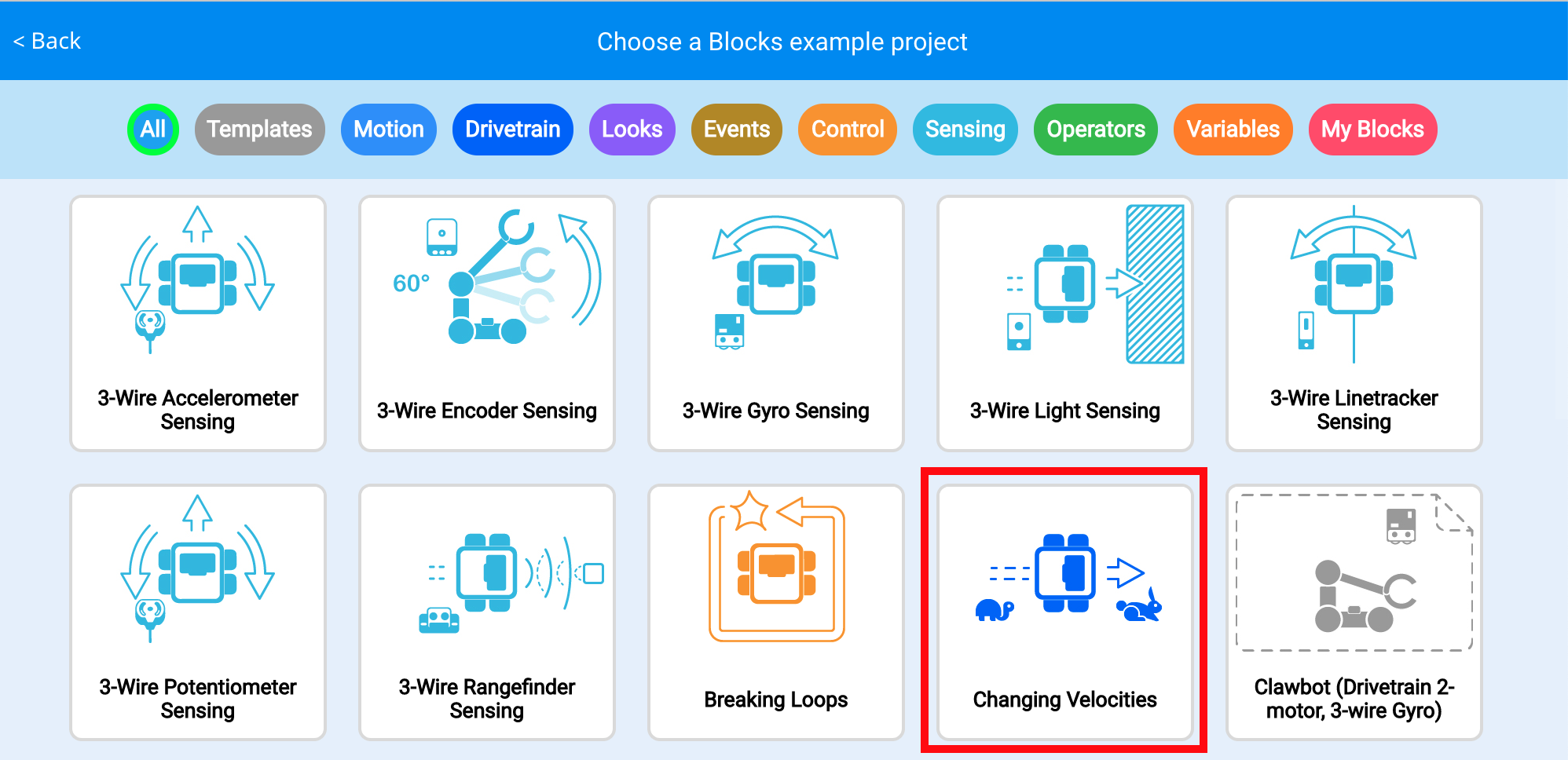

VEX V5 robotikoje besikeičiančių greičių iliustracija, vaizduojanti įvairius greičio nustatymus ir koregavimus vaizdiniu formatu, susijusiu su V5 kategorijos aprašo skyriumi „Blocks Tutorials“.

Norėdami atidaryti bet kurį pavyzdį, pasirinkite jį iš meniu.

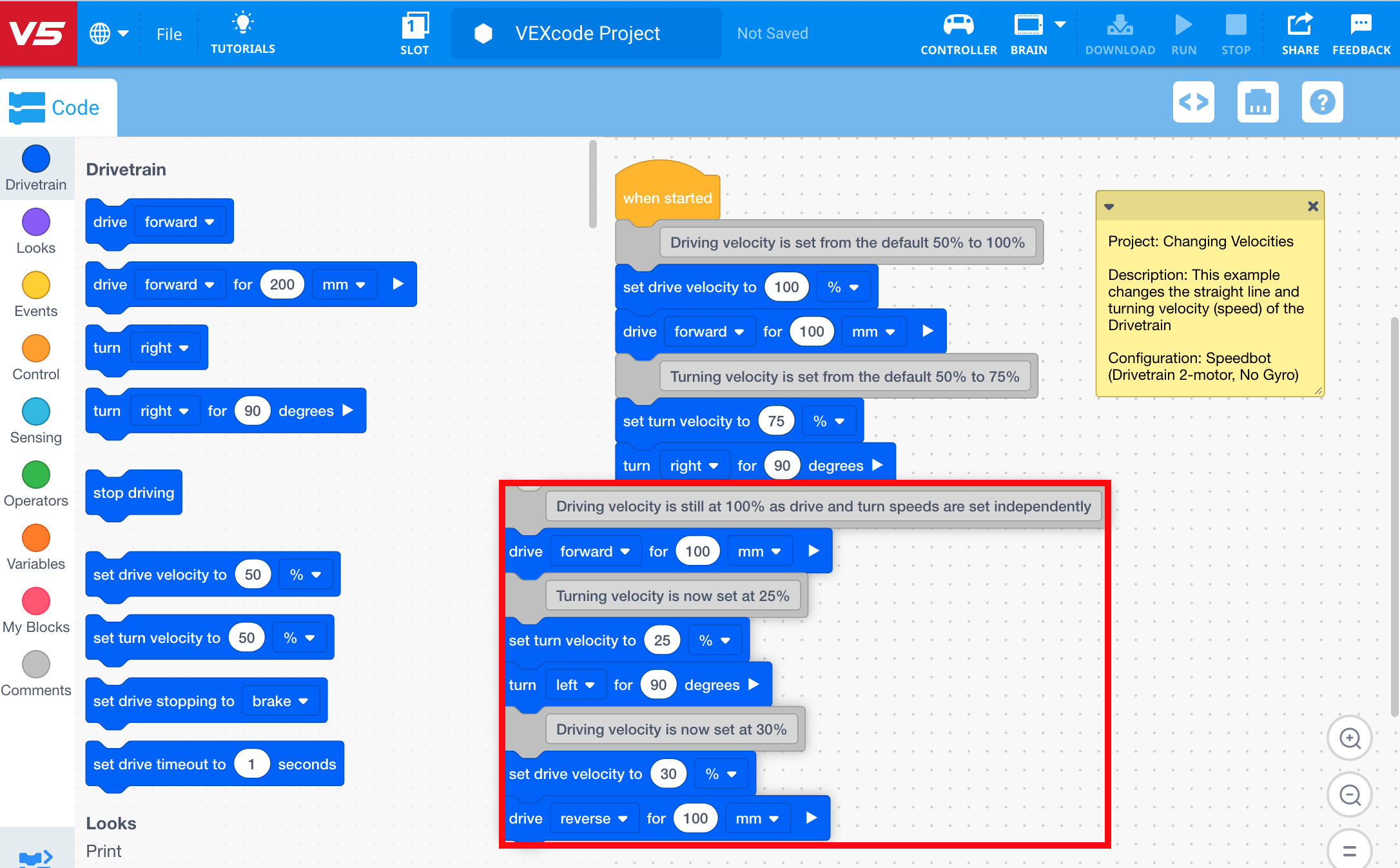

Ekrano kopija, kurioje parodytas blokų pašalinimo procesas naudojant V5 programavimą, iliustruojantis vartotojo sąsają ir blokų valdymo parinktis mokymo skyriuje.

Pavyzdinio pagrindinio projekto blokai bus užpildyti darbo srityje. Šiuos blokus ir jų parametrus galima keisti arba pašalinti. Norint modifikuoti pavyzdinį projektą, galima pridėti papildomų blokų.

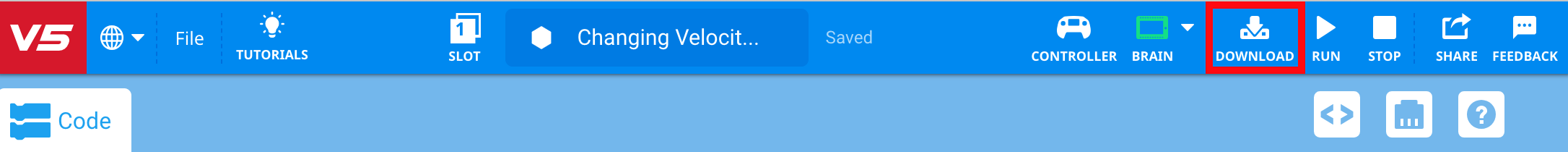

V5 blokų mokymo programų atsisiuntimo piktograma, nurodanti galimybę atsisiųsti susijusius išteklius arba medžiagą.

Išsaugokite ir atsisiųskite pavyzdį, kad išbandytumėte jį savo robote.

Šablonų naudojimas

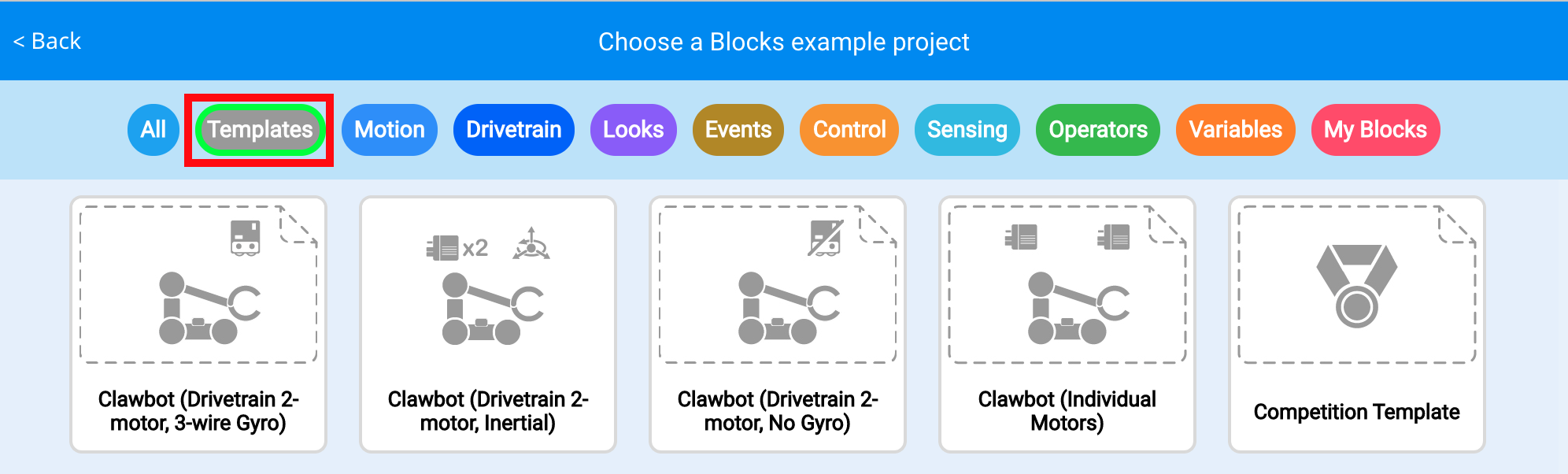

Įvairių V5 šablonų blokų, naudojamų robotikos programavime, ekrano kopija, demonstruojanti skirtingus blokų tipus ir jų funkcijas mokomiesiems vadovėliams.

Taip pat yra specialus pavyzdys, vadinamas šablonu.

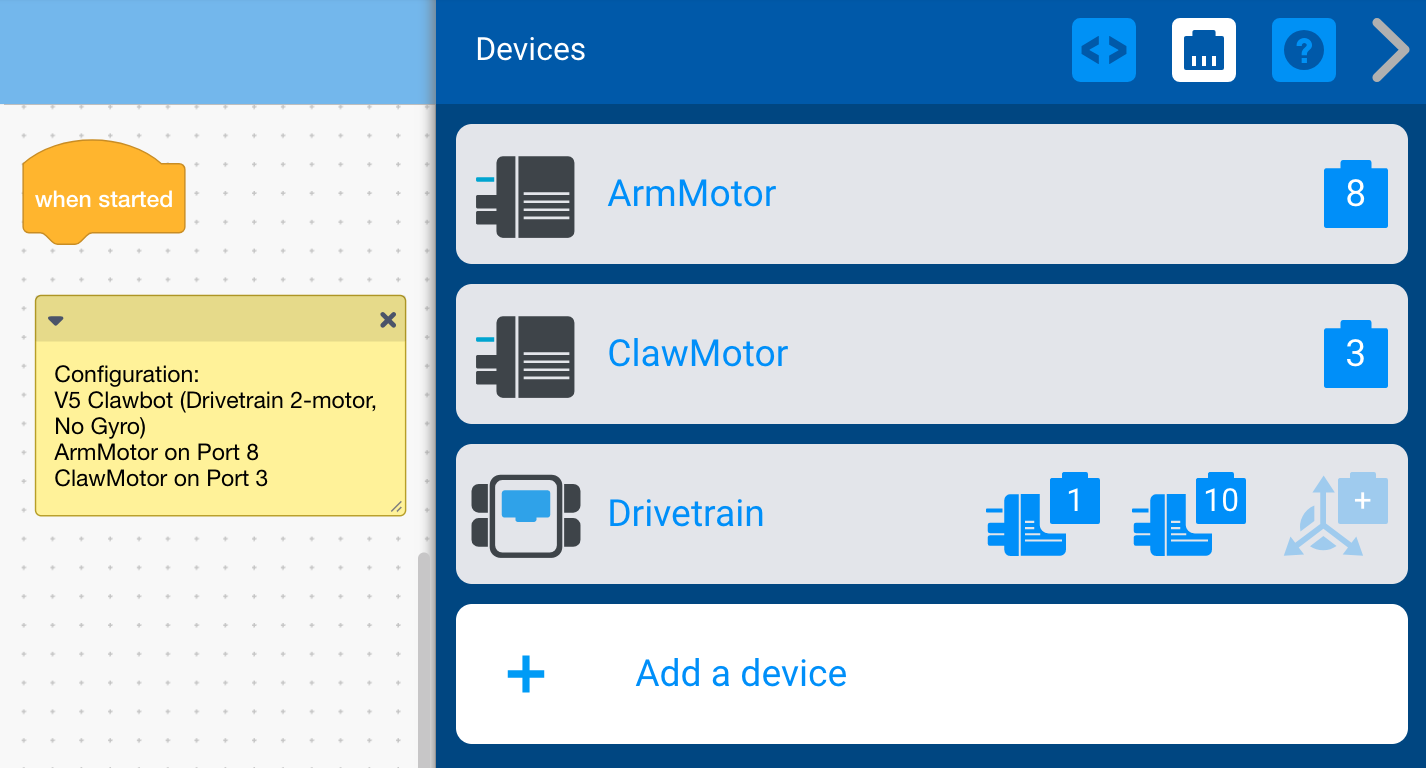

VEX V5 įrenginio konfigūravimo sąsajos ekrano kopija, kurioje pateikiamos įvairios konfigūracijos parinktys ir programavimo blokų nustatymai skyriuje „Blocks Tutorials“.

Šablonai turi specialią piktogramą ir naudojami tuščiam projektui su iš anksto nustatyta įrenginio konfigūracija sukurti.

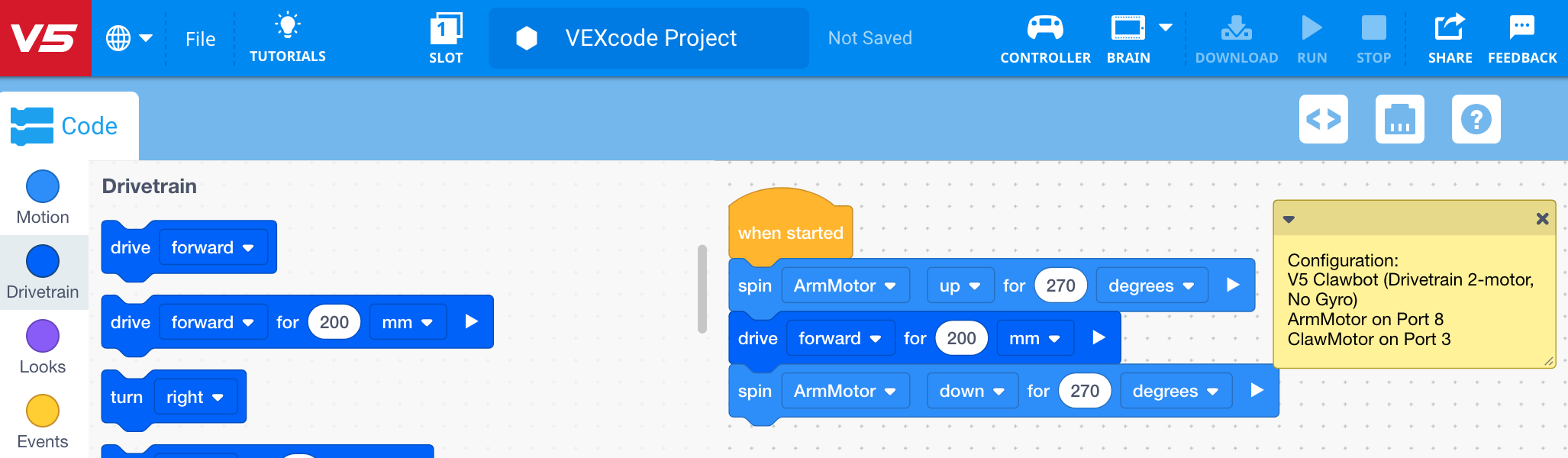

„Vex V5“ šablonų redagavimo sąsajos ekrano kopija, kurioje pateikiami įvairūs blokai ir parinktys, galimos pritaikyti robotų programas skyriuje „Blocks Tutorials“.

Jei naudojate standartinį robotą, pvz., „Clawbot“, šabloną galima naudoti norint greitai pradėti naują projektą.

Pastabos blokuose Projektų ir šablonų pavyzdžiai

Lipdukų grafika, iliustruojanti pagrindinius V5 blokų mokymo programų punktus ir patarimus, suteikianti vaizdinę pagalbą naudotojams, besimokantiems apie V5 kategorijos aprašą.

Kiekviename pavyzdiniame blokų projekte ir šablone yra pastaba darbo srityje.

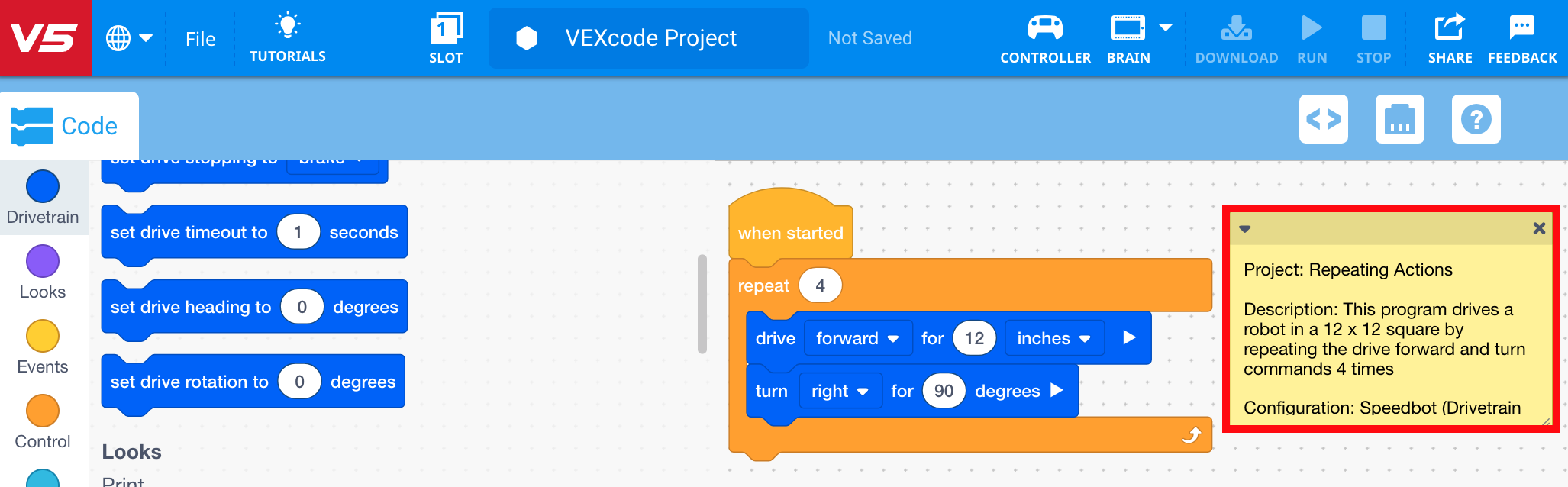

Diagrama, iliustruojanti veiksmų kartojimo procesą naudojant V5 programavimą, su blokais ir schemos elementais, siekiant parodyti koncepciją blokų mokymo programų kontekste.

Blokų pavyzdiniame projekte pastaboje pateikiama trumpa projekto veiklos santrauka ir įrenginio konfigūracijos sąrašas.

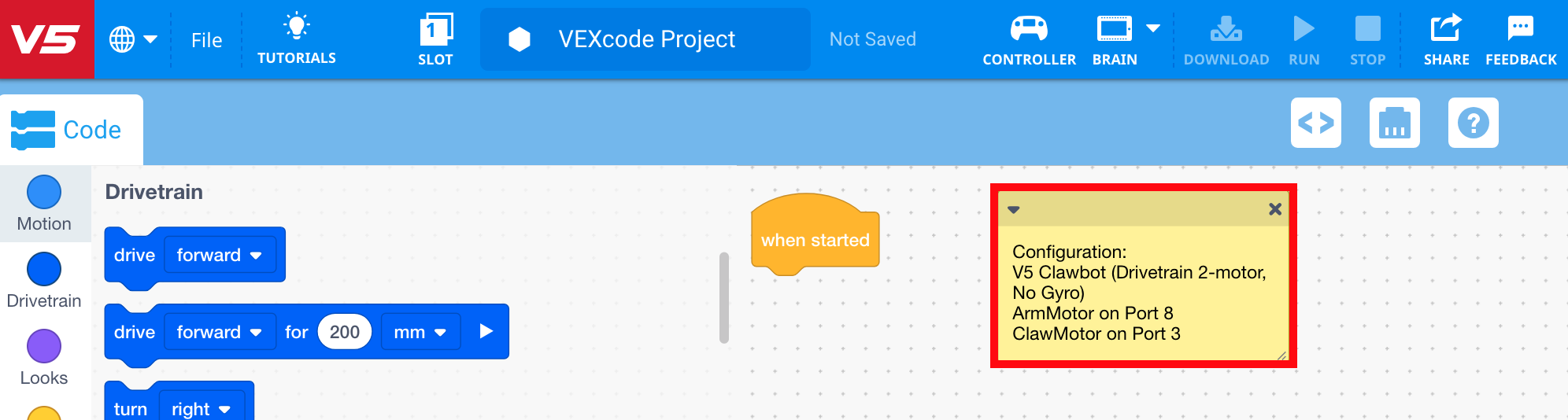

„Clawbot“ šablono diagrama, skirta V5 robotikai, iliustruojanti išdėstymą ir komponentus, naudojamus kuriant „Clawbot“, sukurta edukaciniais tikslais blokų programavimo pamokose.

Šablono aprašyme nurodoma, kurie įrenginiai yra išvardyti konfigūracijoje.

Pastabos gali būti naudojamos tam tikrai projekto informacijai dokumentuoti. Norėdami gauti daugiau informacijos apie užrašus, žr. straipsnį pastabų – mokymo programos.
