Dirbant su VEXcode V5 įrenginyje („iPad“ / „Android“ planšetiniame kompiuteryje / „Amazon Fire“ planšetiniame kompiuteryje), svarbu suprasti, kaip prijungti įrenginį prie „VEX V5 Robot Brain“, kad būtų galima atsisiųsti ir vykdyti projektus.

Kaip prijungti V5 roboto smegenis prie įrenginio

VEX V5 Brain radijo baterijos vaizdas, kuriame parodytas akumuliatoriaus prijungimas ir V5 robotikos sistemos specifikacijos, iliustruojantis, kaip prijungti akumuliatorių prie V5 Brain.

Įsitikinkite, kad V5 Robot Brain prijungtas prie V5 baterijos ir V5 radijo.

V5 Brain maitinimo mygtuko iliustracija, kurioje parodyta V5 Brain maitinimo mygtuko, naudojamo jungiantis prie V5 sistemos, vieta ir dizainas.

Įjunkite V5 Robot Brain paspausdami maitinimo mygtuką.

Nustatymų sąsaja, skirta prisijungti prie V5 Brain, aiškiai išdėstant parinktis ir konfigūracijas pagal vartotojo nuostatas.

V5 Robot Brain ekrane pasirinkite „Nustatymai“, kad patikrintumėte radijo tipą. Kad ryšys būtų sėkmingas, radijo tipas turi būti nustatytas kaip „Bluetooth“.

VEXnet radijo tipo jungties su VEX V5 smegenimis schema, iliustruojanti prievadus ir sąranką tinkamam integravimui į robotikos projektus.

Atsidarys dialogo langas Nustatymai. Apatiniame kairiajame kampe ieškokite radijo tipo. Jei radijo tipas nustatytas į VEXnet, perjunkite jį į „Bluetooth“ paspausdami sritį Radijo tipas.

Mygtukas, pažymėtas „Gerai“, patvirtinantis VEX V5 Brain prisijungimo proceso pakeitimus, iliustruojantis paskutinį sąrankos veiksmą.

Pasirodys raginimas patvirtinti radijo tipo pakeitimą. Pasirinkite „Gerai“, kad patvirtintumėte pakeitimą.

„Bluetooth“ radijo tipas skirtas VEX V5 robotikos sistemai, iliustruojantis įrenginio dizainą ir prijungimo ypatybes, skirtas integruoti su „V5 Brain“.

Įsitikinkite, kad Radijo tipas rodo, kad dabar jis prijungtas per „Bluetooth“.

Diagrama, rodanti radijo duomenų nustatymus VEX V5 Brain, iliustruojanti, kaip prijungti smegenis prie radijo modulio ryšiui palaikyti.

Įsitikinkite, kad radijo duomenys yra įjungti.

VEX V5 nustatymų sąsajos ekrano kopija, kurioje rodomos prisijungimo prie smegenų parinktys, įskaitant tinklo nustatymus ir įrenginio valdymo funkcijas.

Patikrinkite ryšio piktogramą. Kai radijo tipas yra nustatytas kaip „Bluetooth“, o radijo duomenys įjungti, ryšio piktogramoje bus rodoma „BD“.

V5 nustatymų dialogo langas, kuriame rodomos prisijungimo prie „Brain“ parinktys, įskaitant konfigūracijos nustatymus ir ryšio būsenos indikatorius.

pastaba: jei radijo tipas nustatytas į VEXnet, ryšio piktogramoje bus rodoma „V“.

VEXcode V5 piktograma, vaizduojanti programinę įrangą, naudojamą programuojant VEX Robotics V5 sistemas, pateikta V5 kategorijos aprašymo skiltyje „Prisijungimas prie smegenų“.

Įrenginyje paleiskite VEXcode V5.

Vaizdas, kuriame parodytas prisijungimo prie VEX V5 Brain procesas, iliustruojantis būtinus komponentus ir sąranką ryšiui tarp roboto ir smegenų bloko užmegzti.

Kai paleidžiate VEXcode V5, galite gauti raginimą, kuriame bus prašoma patvirtinti „Bluetooth“ naudojimą. Pasirinkite „Gerai“.

pastaba: jei negaunate raginimo leisti Bluetooth, patikrinkite savo įrenginio Bluetooth nustatymus ir įsitikinkite, kad jis įjungtas.

Piktograma, vaizduojanti ryšį su VEX V5 Brain, iliustruojanti programavimo ir valdymo įrenginių susiejimo procesą.

Įrankių juostoje pasirinkite piktogramą „Smegenys“.

Diagrama, iliustruojanti, kaip prijungti VEX V5 Brain prie įvairių komponentų, įskaitant variklius ir jutiklius, su pažymėtomis jungtimis, kad būtų galima aiškiai suprasti V5 robotikos kontekstą.

Bus rodomas galimų V5 robotų smegenų sąrašas. Pasirinkite smegenų, prie kurių norite prisijungti, pavadinimą.

Diagrama, iliustruojanti, kaip prisijungti prie VEX V5 Brain, su paženklintais prievadais ir jutiklių bei variklių jungtimis.

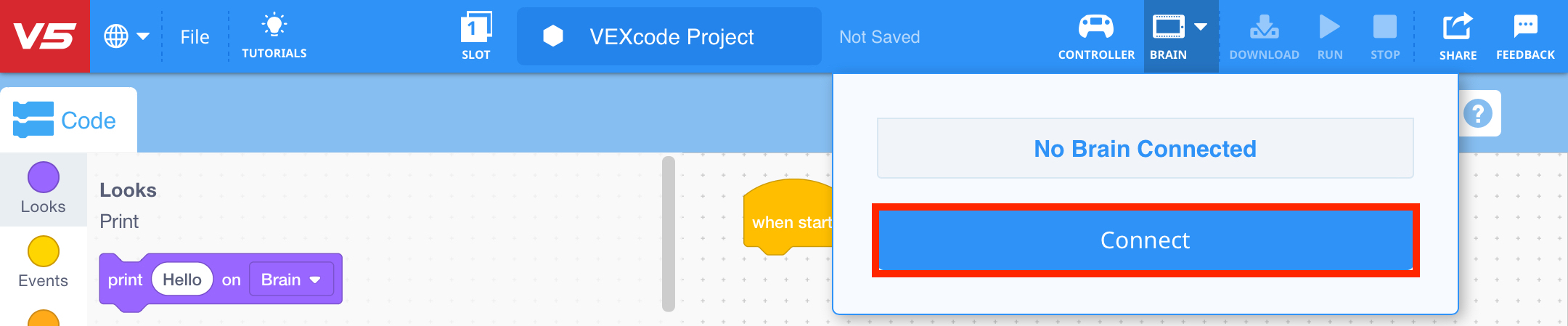

Pasirinkę smegenis, pasirinkite „Prisijungti“.

Iliustracija, rodanti, kaip prisijungti prie VEX V5 smegenų, su pažymėtais prievadais ir jungtimis įvairiems robotikos sąrankos komponentams.

Peržiūrėkite radijo ryšio kodą, kuris bus rodomas smegenų ekrane.

Radijo ryšio kodo ekrano iš VEX V5 ekrano kopija, kurioje rodomos prisijungimo prie smegenų parinktys ir nustatymai, iliustruojantis radijo ryšio užmezgimo procesą.

V5 Brain ekrane įveskite radijo ryšio kodą, tada pasirinkite „Pateikti“.

Vaizdas, kuriame parodytas V5 robotų radijo ryšio kodo pateikimo procesas, iliustruojantis prisijungimo prie smegenų komponento veiksmus.

Smegenų piktograma taps oranžine spalva, o smegenims jungiantis bus rodomas pranešimas „Prisijungimas prie:“.

Diagrama, iliustruojanti prisijungimo prie V5 Brain procesą, su pažymėtais komponentais ir jungtimis, kad sąrankos procesas būtų aiškesnis.

Kai smegenys bus prijungtos, piktograma taps žalia.

Žalios roboto smegenų iliustracija, simbolizuojanti ryšį ir funkcionalumą, susijusi su V5 kategorijos aprašymu ir skyriumi apie prisijungimą prie smegenų.

Pranešime lange bus nurodyta „Prisijungta prie:“ ir bus pateiktas prie įrenginio prijungto V5 Brain pavadinimas.

Diagrama, rodanti, kaip prijungti VEX V5 komponentus prie smegenų, iliustruojanti prievadus ir jungtis, kad būtų galima tinkamai nustatyti.

pastaba: prisijungimo piktogramoje bus rodoma „D“ viršutiniame dešiniajame „Brain's“ ekrano kampe, kai V5 Robot Brain bus prijungtas prie įrenginio.

Diagrama, iliustruojanti prisijungimo prie smegenų V5 sistemoje procesą, išryškinanti pagrindinius komponentus ir jų ryšius, kad būtų galima veiksmingai nustatyti ir integruoti.

Norėdami atsijungti nuo smegenų, pasirinkite „Atjungti“.

pastaba: jei atlikote visus veiksmus ir ryšys vis tiek neveikia, patikrinkite savo įrenginio Bluetooth nustatymus, kad įsitikintumėte, jog jis įjungtas.

Pastaba varžybų komandoms: Lauko valdymo sistema veikia tik su VEXnet radiju. Jei radijas buvo pakeistas į „Bluetooth“ programavimo tikslais, prieš varžantis aikštelėje jį reikės pakeisti atgal.
