Naudojant V5 Robot Brain vartotojo sąsają

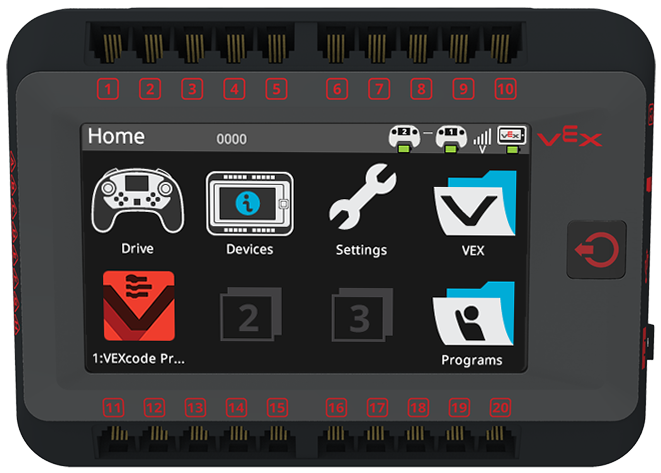

V5 Robot Brain – vartotojo sąsaja

Paprastos jutiklinio ekrano vartotojo sąsajos yra žinomos beveik visiems, todėl V5 tampa prieinamesnis. V5 Robot Brain turi 4,25 colių spalvotą jutiklinį ekraną su 480 x 272 pikselių.

smegenys

Vartotojo sąsajos funkcijos apima šias funkcijas:

  • Pasirinkite ir paleiskite vieną iš 8 vartotojo programų
  • Paleiskite integruotas VEX programas
  • Prieiga prie programų laidų sąrašų
  • Prieiga prie programos valdiklių
  • Vykdykite treniruotes
  • Keisti kalbas
  • Pasirinkite temas ir foninį apšvietimą
  • Ekrano pasukimas ir daug daugiau...

vartotojo sąsaja

Programuotojai taip pat gali naudotis jutikliniu ekranu su galimybe piešti pikselius, linijas, stačiakampius ir apskritimus, taip pat linijos spalvą, plotį ir užpildymo valdymą. Įdiegti įvairių dydžių, daugiakalbiai bet kokios spalvos šriftai. Vartotojo programos greitai ir efektyviai naudoja dvigubą buferinę vidinę atmintį, o FPGA tvarko ekrano atnaujinimą neįtikėtinu 60 Hz dažniu.

Lankstumo galima rasti kiekviename V5 Robot Brain aspekte:

  • Išmanieji varikliai
  • Išmanieji jutikliai
  • Analoginiai jutikliai
  • Skaitmeniniai jutikliai
  • „microSD“ kortelės išplėtimas
  • Borto diagnostika
  • Įrenginių laidų sąrašai
  • Valdiklio žemėlapiai
  • Automatinis laidų patikrinimas
  • Automatinis įrenginio programinės įrangos atnaujinimas

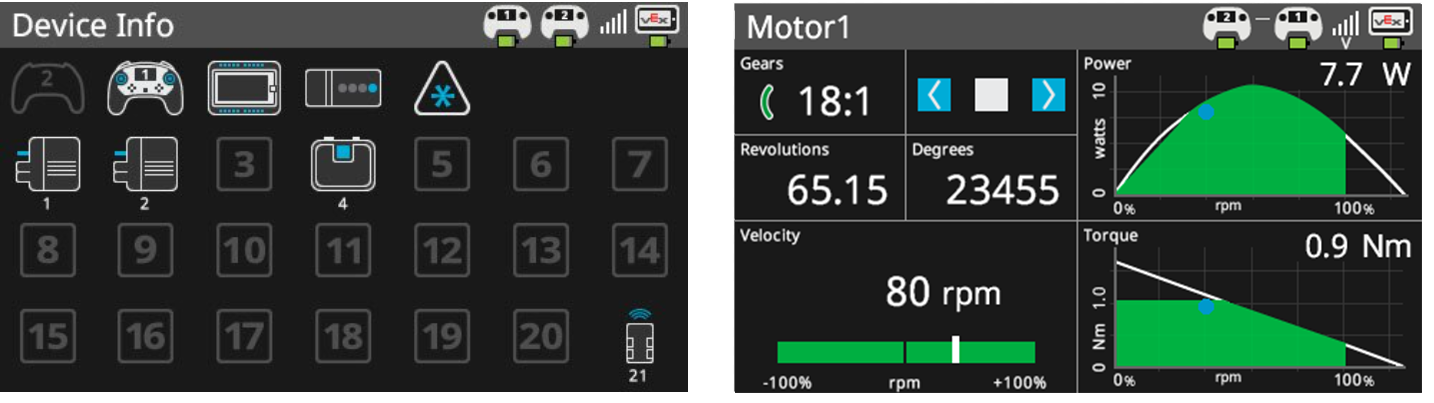

Informacija apie įrenginį ir variklis

Prietaisų skydeliai yra vienas ryškiausių V5 patobulinimų. Kiekvienam prijungtam jutikliui ir įrenginiui, nuo jungiklių ir potenciometrų iki variklių ir akumuliatoriaus, yra įmontuotas prietaisų skydelis. Prietaisų skydeliai suteikia neįtikėtiną mokymo ir diagnostikos galimybę, leidžiančią realiuoju laiku matyti, ką jutiklis iš tikrųjų daro ir kaip atrodo to veiksmo duomenys.
