VEXcode V5 leidžia vartotojams išjungti ir įjungti blokus savo projektuose. Tai naudinga funkcija, skirta projekto testavimui arba derinimui neišardant projekto. Vartotojas gali išjungti arba įjungti bloką (-us), kad patikrintų roboto elgesio skirtumus, kai tas blokas yra arba nėra projekte.

Kaip išjungti ir įjungti blokus

Įvairių blokų dizaino ir mokymo programų iš V5 koliažas, kuriame pateikiami skirtingi stiliai ir funkcijos, kurias vartotojai gali tyrinėti ir įgyvendinti savo projektuose.

Norėdami išjungti bloką, dešiniuoju pelės mygtuku spustelėkite arba ilgai paspauskite bloką, kad suaktyvintumėte kontekstinį meniu, tada pasirinkite Išjungti bloką.

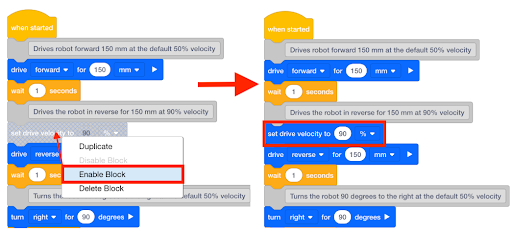

Ekrano kopija, rodanti blokų įjungimo / išjungimo perjungimą V5 versijoje, iliustruojanti bloko funkcijų valdymo parinktis mokymo skyriuje.

Norėdami įjungti išjungtą bloką, suaktyvinkite to bloko kontekstinį meniu ir pasirinkite Įjungti bloką.

Kas nutinka atskiriems blokams, kai jie išjungiami

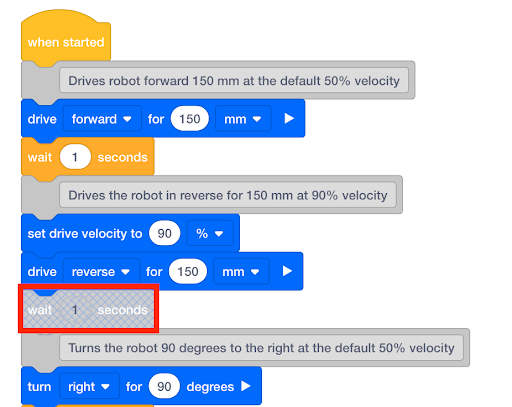

Ekrano kopija, rodanti, kaip išjungti funkciją V5, su paryškintomis parinktimis ir nustatymais naudotojams skyriuje „Blokavimo pamokos“.

Kol blokas (-iai) yra išjungtas, jis (-iai) rodomas pilkai su įstrižų linijų tinkleliu virš jo.

Išjungtas blokas traktuojamas kaip komentaras. Tai neturi jokios įtakos projekto eigai.

Pavyzdiniame projekte į kairę robotas nelauks pavažiavęs atbuline eiga, o iš karto suks į dešinę.

Kas atsitinka, kai blokas su įdėtais blokais išjungiamas

Kai išjungiate bloką su jame įdėtais blokais, visi blokai išjungiami. Blokus, pvz., kilpą arba sąlygines sąlygas, kuriose yra įdėtų blokų, galima išjungti taip pat, kaip ir vieną bloką.

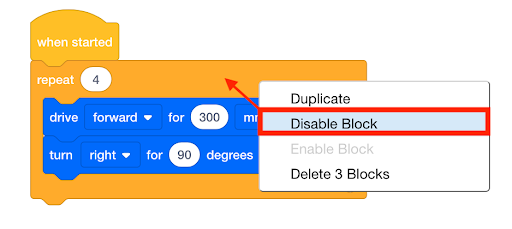

Išjungto bloko iliustracija programuojant Vex V5, pavaizduotas pilkas blokas su įspėjamuoju simboliu, rodančiu, kad blokas negali būti naudojamas esamame kontekste. Tinka blokų mokymo programoms V5 kategorijos aprašyme.

Suaktyvinkite to ciklo arba sąlyginio valdymo bloko kontekstinį meniu, tada pasirinkite Išjungti bloką.

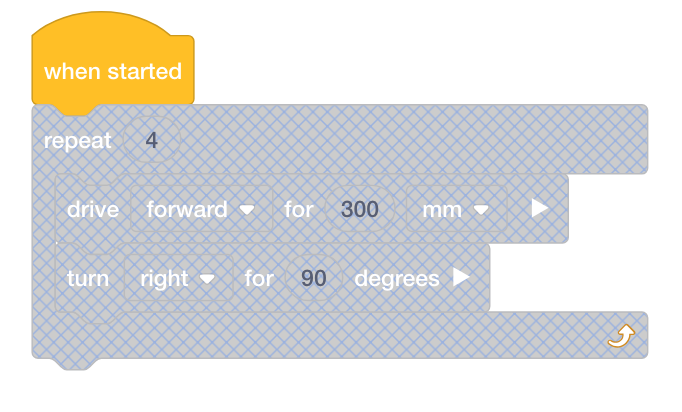

Iliustracija, rodanti išjungtą bloką VEX V5 programavimo metu, pabrėžiant vaizdinį bloko neaktyvios būsenos vaizdą mokymo tikslais.

Toliau pateiktame paveikslėlyje parodyta, kas atsitiko, kai kartojimo ciklas buvo išjungtas. Kilpa ir du joje esantys blokai buvo išjungti.

Ekrano kopija, rodanti procesą, leidžiantį įjungti pagrindinius bloko nustatymus VEX V5 programinėje įrangoje, iliustruojanti sąsają ir parinktis, kurias gali naudoti skiltyje „Blocks Tutorials“.

Galite įjungti pagrindinį bloką ir visus jame esančius blokus aktyvuodami pagrindinio bloko kontekstinį meniu ir pasirinkę Įjungti bloką.

> Įdėtų blokų V5 ekrano kopija, iliustruojanti blokų hierarchinę struktūrą ir savybes mokymo tikslais.

Įjungus pagrindinį bloką, bus įjungti ir visi įdėtieji blokai.

Vieno įdėto bloko išjungimas ir įjungimas

Galite išjungti atskirus blokus cikle arba jei-tada-else atlikdami tuos pačius veiksmus, kad išjungtumėte bet kurį kitą bloką: suaktyvinkite to bloko kontekstinį meniu ir pasirinkite Išjungti bloką.

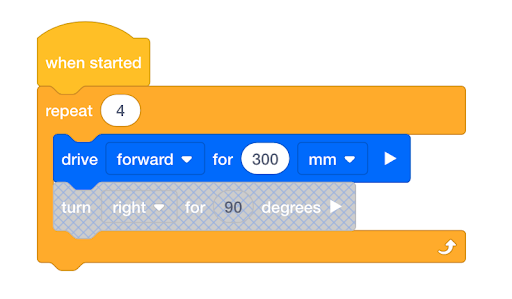

Diagrama, iliustruojanti V5 robotikos programavimo kilpų bloko funkcionalumą, parodanti, kaip kilpos gali būti įdėtos viena į kitą, kad būtų galima efektyviai valdyti roboto veiksmus.

Štai pavyzdys, kaip išjungti tik vieną bloką cikle.

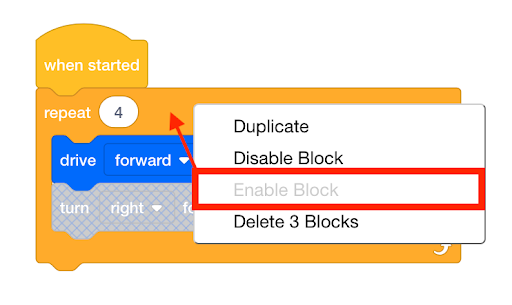

„VEX V5“ funkcijos Įgalinti „Nest Context“ ekrano kopija, iliustruojanti vartotojo sąsają ir galimas konteksto nustatymų konfigūravimo parinktis „Blocks“ mokymo programose.

Pagrindinio bloko kontekstiniame meniu nepateikiama parinktis įjungti įdėtą bloką, nes pagrindinis blokas nebuvo išjungtas.

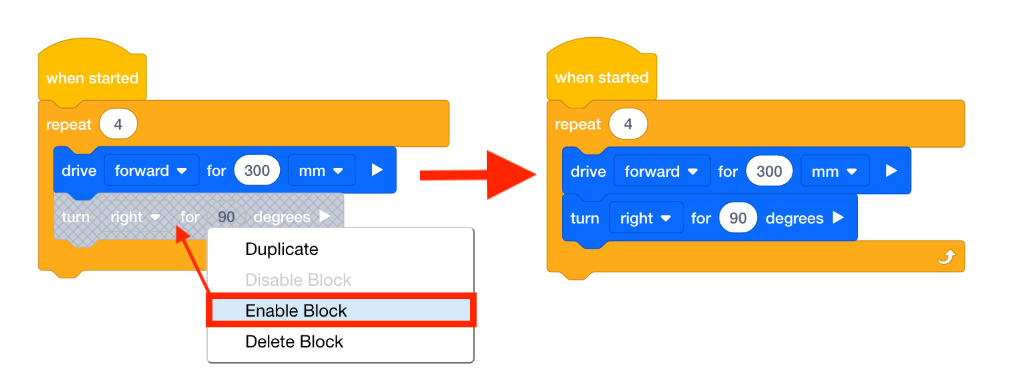

Ekrano kopija, kurioje rodoma V5 mokymo programa „Prieš išjungiant skrybėlę“, iliustruojanti skrybėlių valdymo veiksmus platformos blokų programavimo sąsajoje.

Jei vėliau norėsite įjungti tą įdėtą bloką, turėsite suaktyvinti jo kontekstinį meniu.

„Skrybėlių“ bloko išjungimas

Galite išjungti visą krūvą blokų išjungę „skrybėlių“ bloką, kuriame yra jie visi.

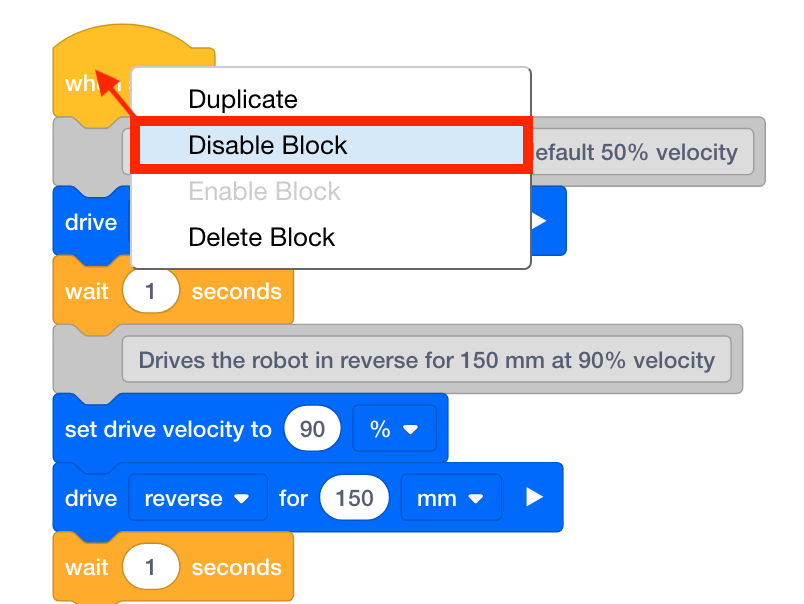

Kontekstinio meniu, kuriame rodomos parinktys, susijusios su V5 blokų mokymo programomis, ekrano kopija, iliustruojanti galimas funkcijas ir nustatymus vartotojams, dirbantiems su VEX V5 programavimu.

Suaktyvinkite „skrybėlės“ bloko kontekstinį meniu, tada pasirinkite Išjungti bloką.

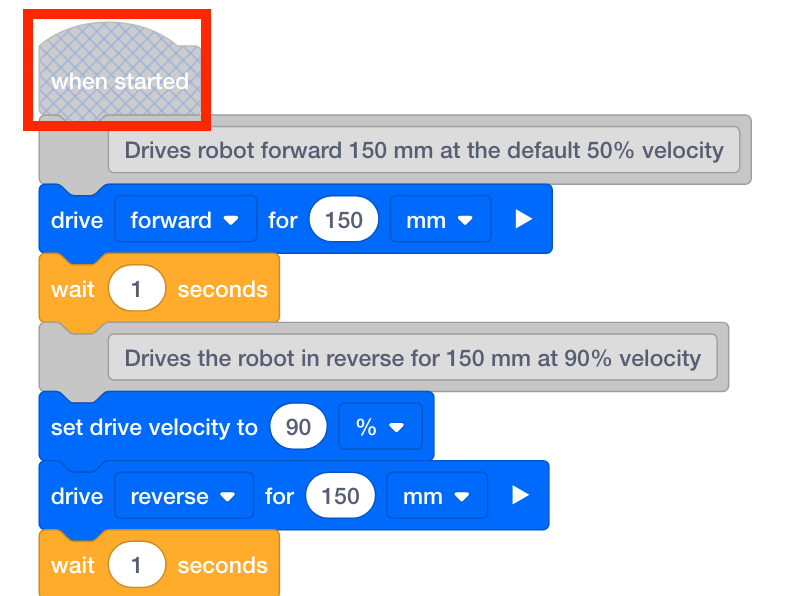

Išjungtos Vex V5 programavimo sąsajos „Hat Block“ redagavimo parinkties ekrano kopija, iliustruojanti bloko funkcijas ir nustatymus „Blocks Tutorials“ kontekste.

Žemiau esančiame paveikslėlyje parodyta, kas atsitiko, kai išjungtas „Kepurės“ blokas „Kai pradėtas“. Visi blokai, esantys po bloku „Kai pradėta“, nebus vykdomi.
