1 veiksmas: surinkite reikiamas dalis ir išimkite EDR bateriją

„VEX Cortex“ mikrovaldiklio vaizdas, kuriame demonstruojamas jo dizainas ir išdėstymas, dalis „VEX Robotics“ projektų aparatinės įrangos išteklių, pabrėžiama integracija su jutikliais ir varikliais, skirta edukacinėms ir konkurencinėms programoms.

Jums reikės šių elementų:
- (1) V5 roboto baterija (neparodyta)
- (1) V5 roboto akumuliatoriaus laidas (neparodytas)
- (2) V5 akumuliatoriaus spaustukai (neparodyta)
- (4) #8-32 x 1/2 colio varžtai
- (4) #8-32 Kepso riešutai
- (1) 11/32 colių veržliaraktis
- (1) 3–32 colių šešiakampis raktas
- Pastatytas VEX EDR Clawbot (neparodytas)
Jei norite prijungti akumuliatorių, jums taip pat reikės V5 Robot Brain, pritvirtinto prie jūsų roboto.
Prieš tęsdami, veržliarakčiu ir šešiabriauniu raktu išimkite VEX EDR baterijos dirželius ir 7,2 V roboto NiMH bateriją.

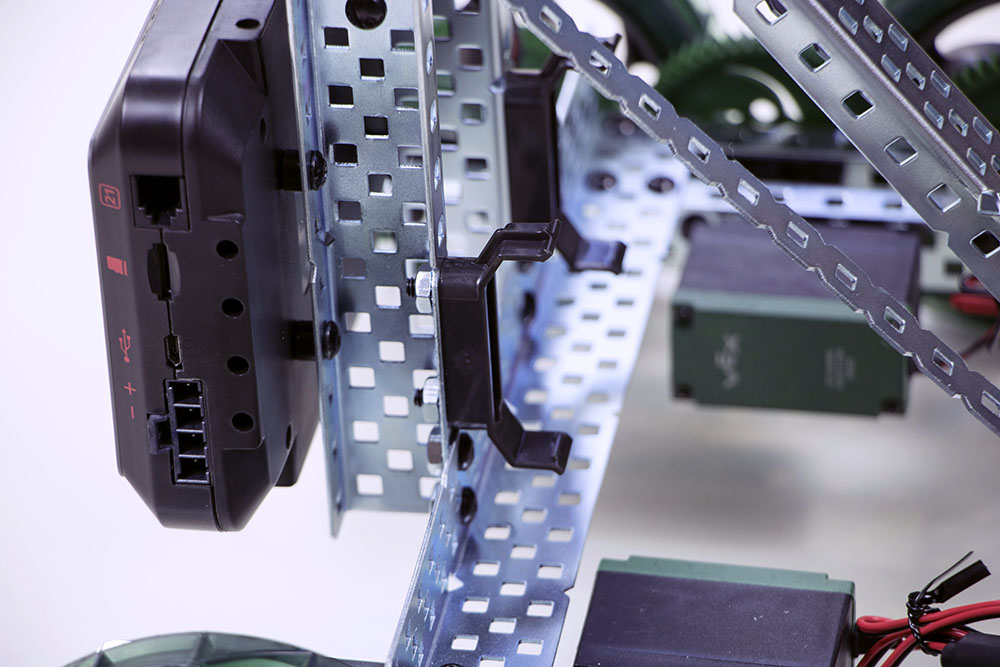

2 veiksmas: pritvirtinkite V5 akumuliatoriaus spaustukus

Vaizdas, iliustruojantis VEX Cortex mikrovaldiklio aparatinės įrangos komponentus, demonstruojantis įvairius jutiklius ir variklius, skirtus robotikos projektams, susijusius su Cortex kategorija VEX Robotics dokumentacijoje.

Pritvirtinkite du V5 akumuliatoriaus spaustukus ant vidinės sienelės konstrukcijos, skirtos Clawbot rankenai, apačioje.

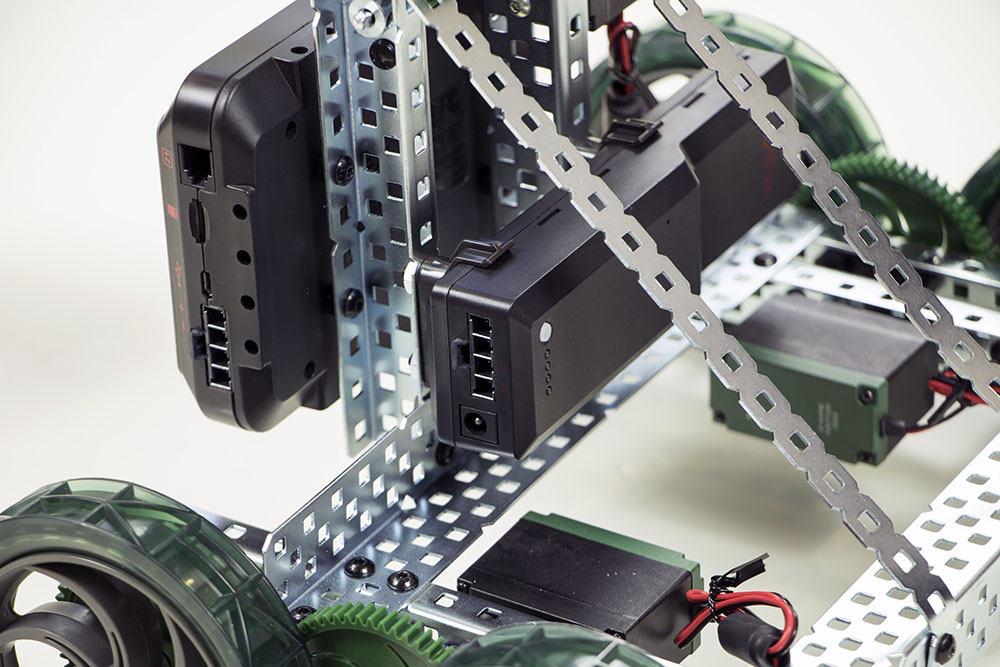

3 veiksmas: V5 roboto bateriją pritvirtinkite prie spaustukų

„VEX Cortex“ mikrovaldiklio aparatinės įrangos komponentų diagrama, iliustruojanti robotikos projektų jungtis ir išdėstymą, kaip „VEX Robotics“ Cortex kategorijos išteklių dalis.

Spauskite bateriją į spaustukus, kol išgirsite ir pajusite, kaip ji užsifiksuoja.

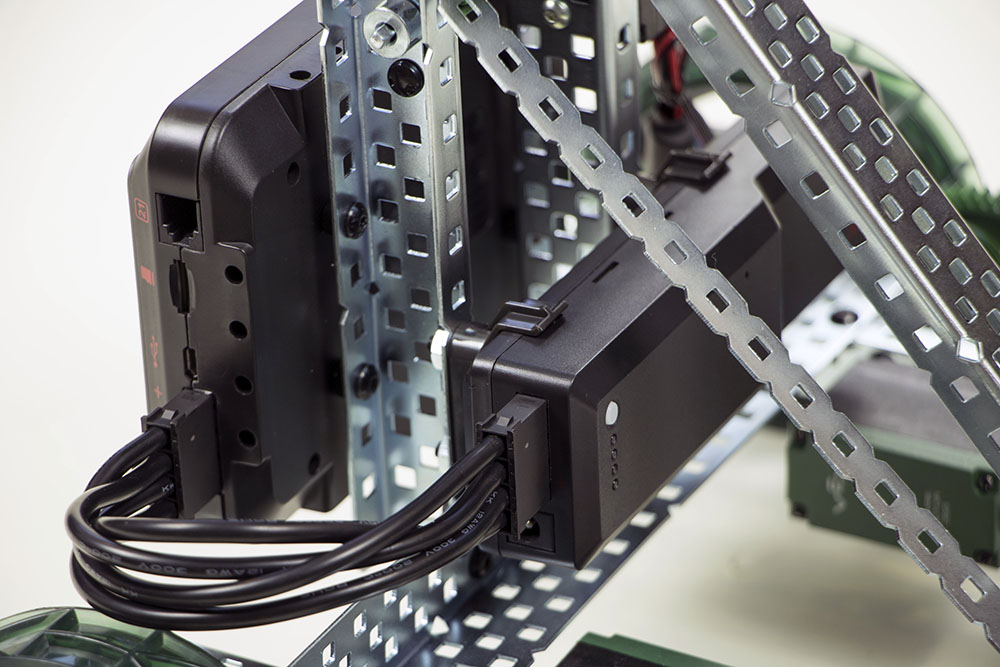

4 veiksmas: prijunkite V5 roboto bateriją

„VEX Cortex“ mikrovaldiklio vaizdas, kuriame demonstruojamas jo dizainas ir funkcijos, susijusios su robotikos projektų aparatūros ištekliais, įskaitant programavimą ir integravimą su jutikliais ir varikliais.

Akumuliatoriaus laidu prijunkite akumuliatorių prie V5 Robot Brain.
Išsamesnių instrukcijų apie akumuliatoriaus montavimą ir prijungimą rasiteV5 Clawbot kūrimo instrukcijose.
