V5 3 laidų buferio jungiklio montavimas ir prijungimas v2 – VEX biblioteka

Surinkite reikiamas dalis

Diagrama, iliustruojanti jutiklių sąranką ir prijungimą V5 robotikoje, demonstruojanti įvairius jutiklių tipus ir jų išdėstymą siekiant optimalaus funkcionalumo projektuose.

Paruoškite šias dalis:

(2) Buferio jungikliai v2
(4) #8-32 x 1/2 colio varžtai
(4) #8-32 Kepso riešutai
(1) 5–64 colių šešiakampis raktas
(3) 4 colių užtrauktukai
(1) Veržliaraktis (neprivaloma)

PASTABA: Buferio jungiklių montavimas ir prijungimas bus lengvesnis, jei V5 akumuliatoriaus spaustukai bus tušti, nes akumuliatorius buvo išimtas.

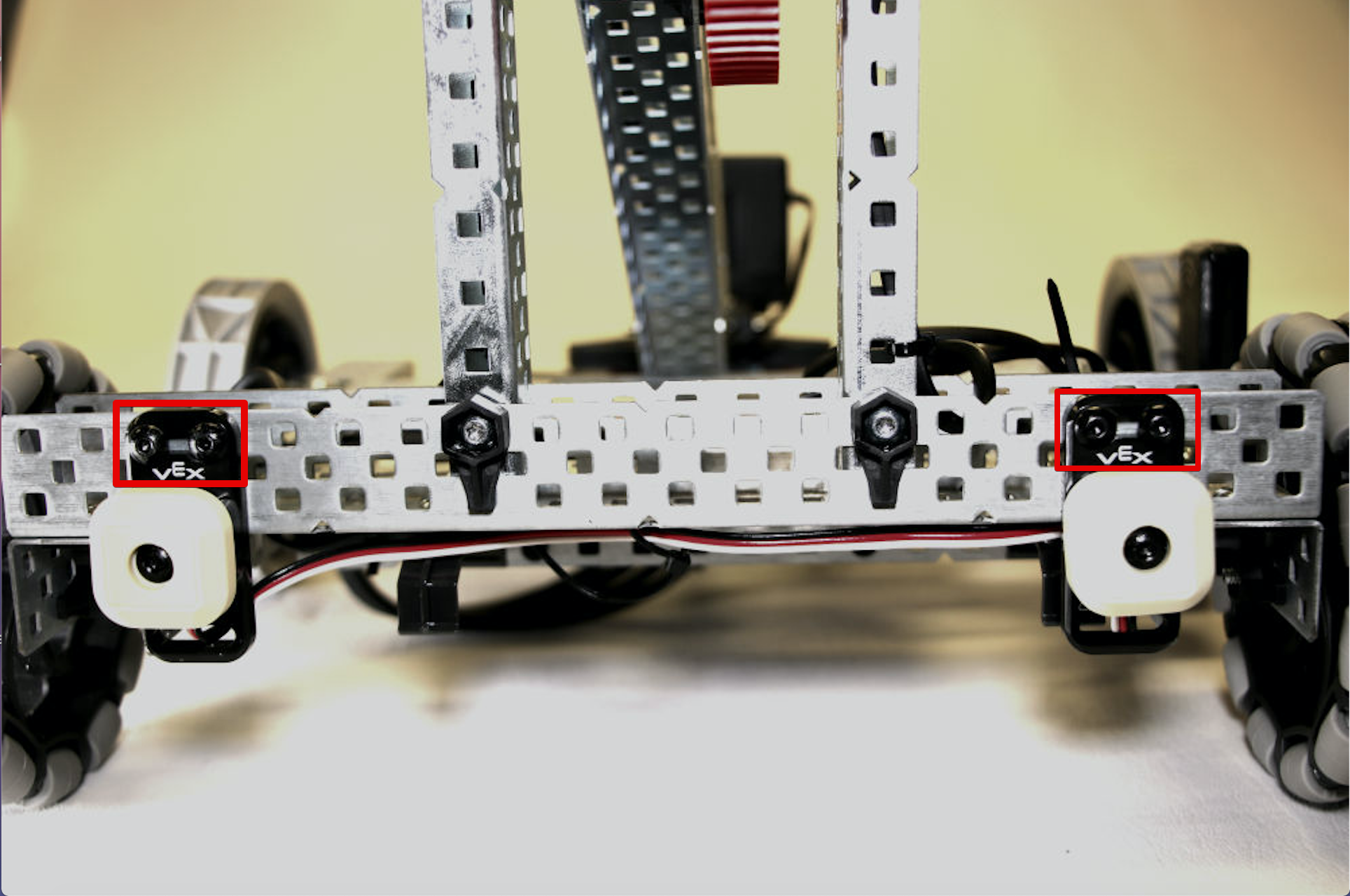

Padėkite buferio jungiklius

Diagrama, iliustruojanti jutiklių naudojimą V5 robotikoje, parodanti įvairius jutiklių tipus ir jų jungtis su V5 smegenimis su pažymėtais komponentais, kad būtų galima aiškiai suprasti jutiklių integravimą.

Įsukite du varžtus į kiekvieną buferio jungiklį virš VEX logotipo.

Įsukite du varžtus, laikančius kiekvieną buferio jungiklį, trečioje ir ketvirtoje angose nuo galinės C kanalo sijos galų.

PASTABA: Varžtai taip pat gali būti išdėstyti abiejose buferio jungiklio pusėse, kad būtų galima montuoti kitokia kryptimi arba kitose vietose.

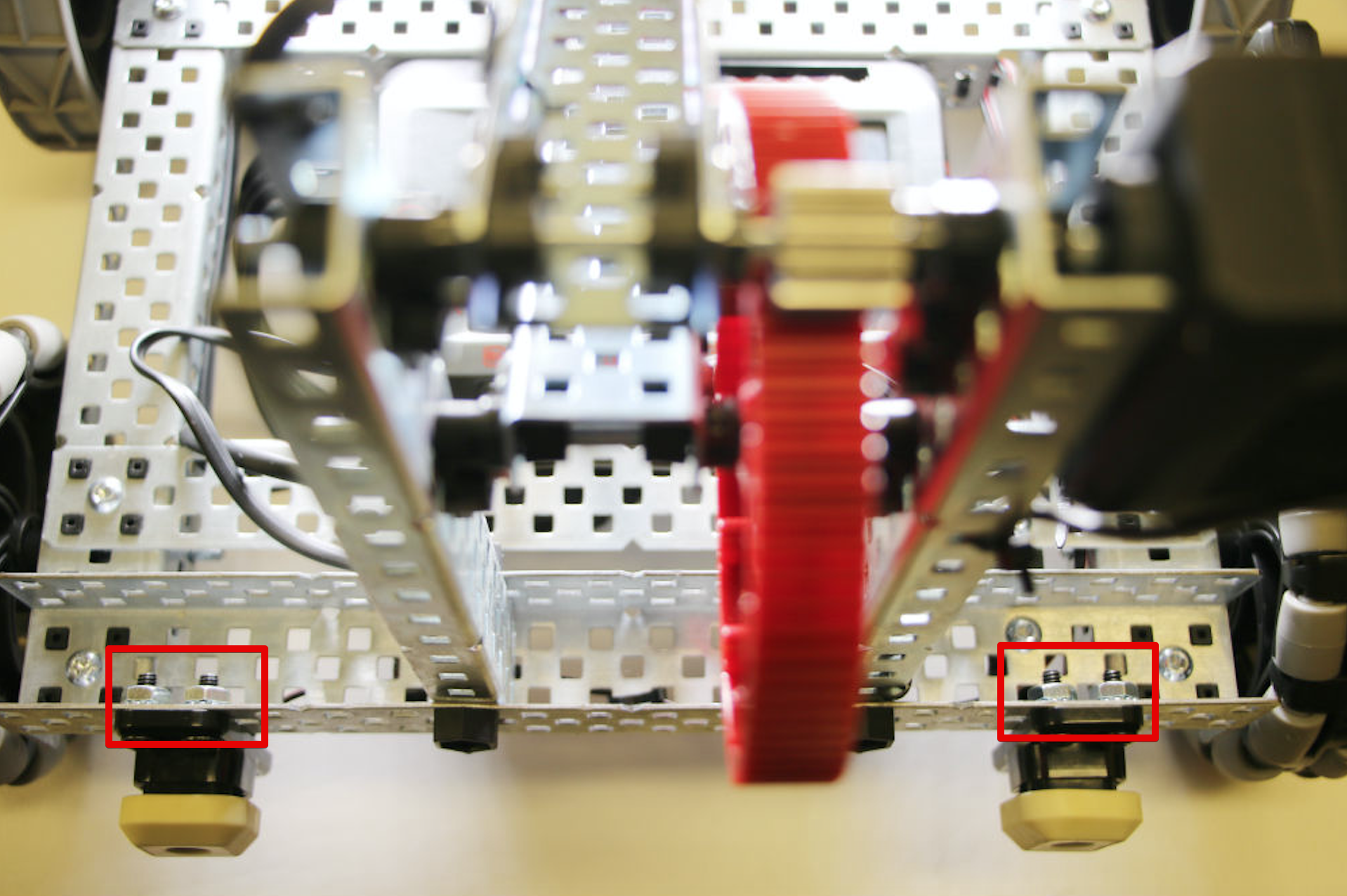

Priveržkite varžtus, naudodami keturias Keps veržles

Diagrama, iliustruojanti jutiklių sąranką ir konfigūraciją V5 robotikos sistemoje, išryškinanti pagrindinius komponentus ir jungtis, kad būtų galima efektyviai naudoti.

PASTABA: Varžtai neturi būti per griežti, nes buferio jungiklio plastikas gali įtrūkti.

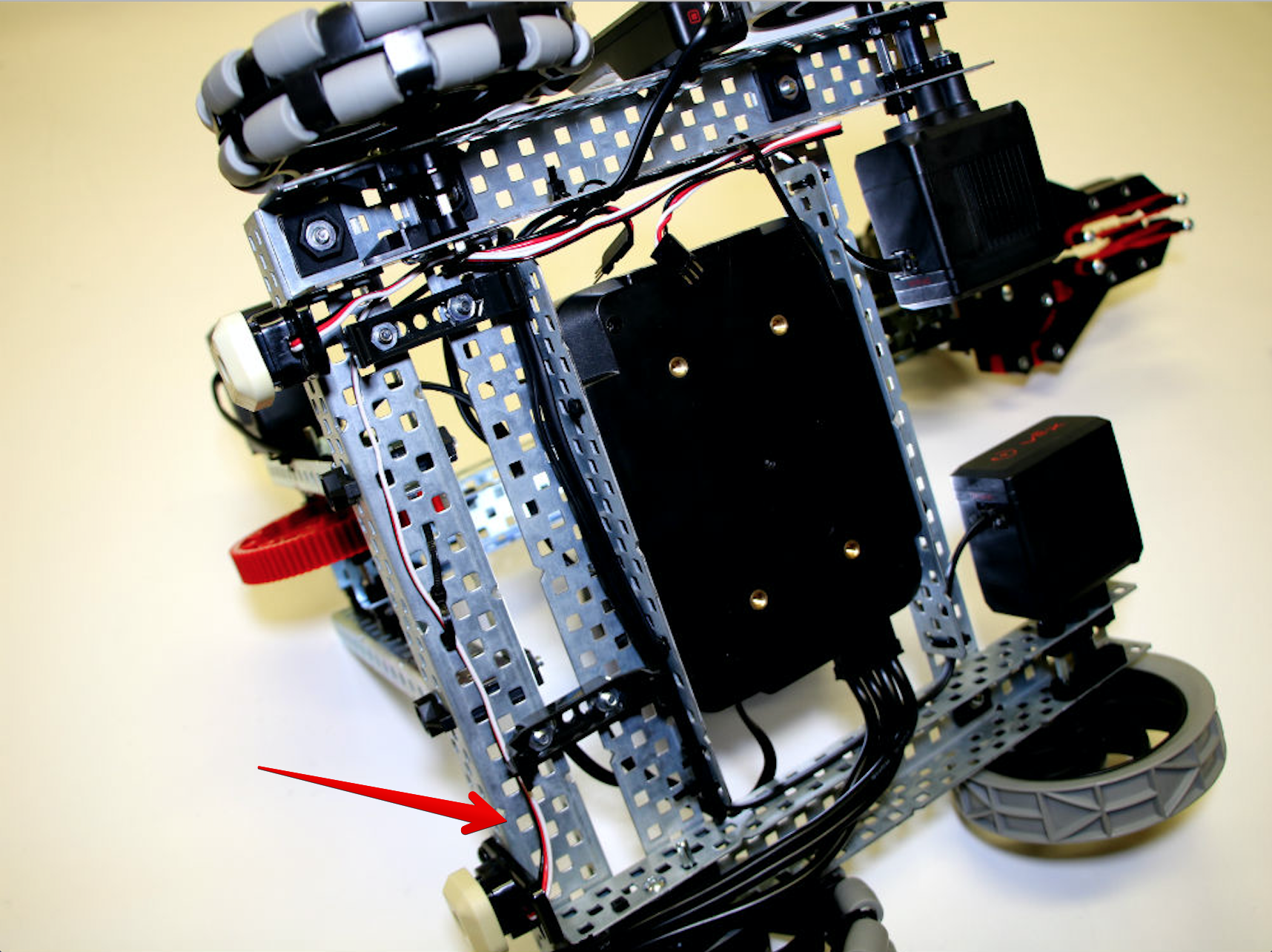

Apvyniokite laidus aplink važiuoklę

Diagrama, iliustruojanti jutiklių sąranką ir naudojimą V5 robotikoje, įskaitant pažymėtus komponentus ir jungtis optimaliam veikimui užtikrinti.

Nuveskite laidą iš kairiojo buferio jungiklio, esančio šalia V5 akumuliatoriaus spaustukų.

Apvyniokite laidą aplink antrąjį akumuliatoriaus spaustuką, esantį V5 Robot Brain šone su trimis laidų prievadais.

Nekiškite laido per C kanalo siją, kur sumontuotas ratas.

Nukreipkite laidą iš dešiniojo buferio jungiklio tiesiai atgal ten, kur yra kairiojo buferio jungiklio laidas, kad abi jungtys būtų smegenų pusėje su trijų laidų prievadais.

PASTABA: Buferio jungiklio laidus galima pastatyti ten, kur geriausia, jei jie nevelka ir neįstringa veikimo metu.

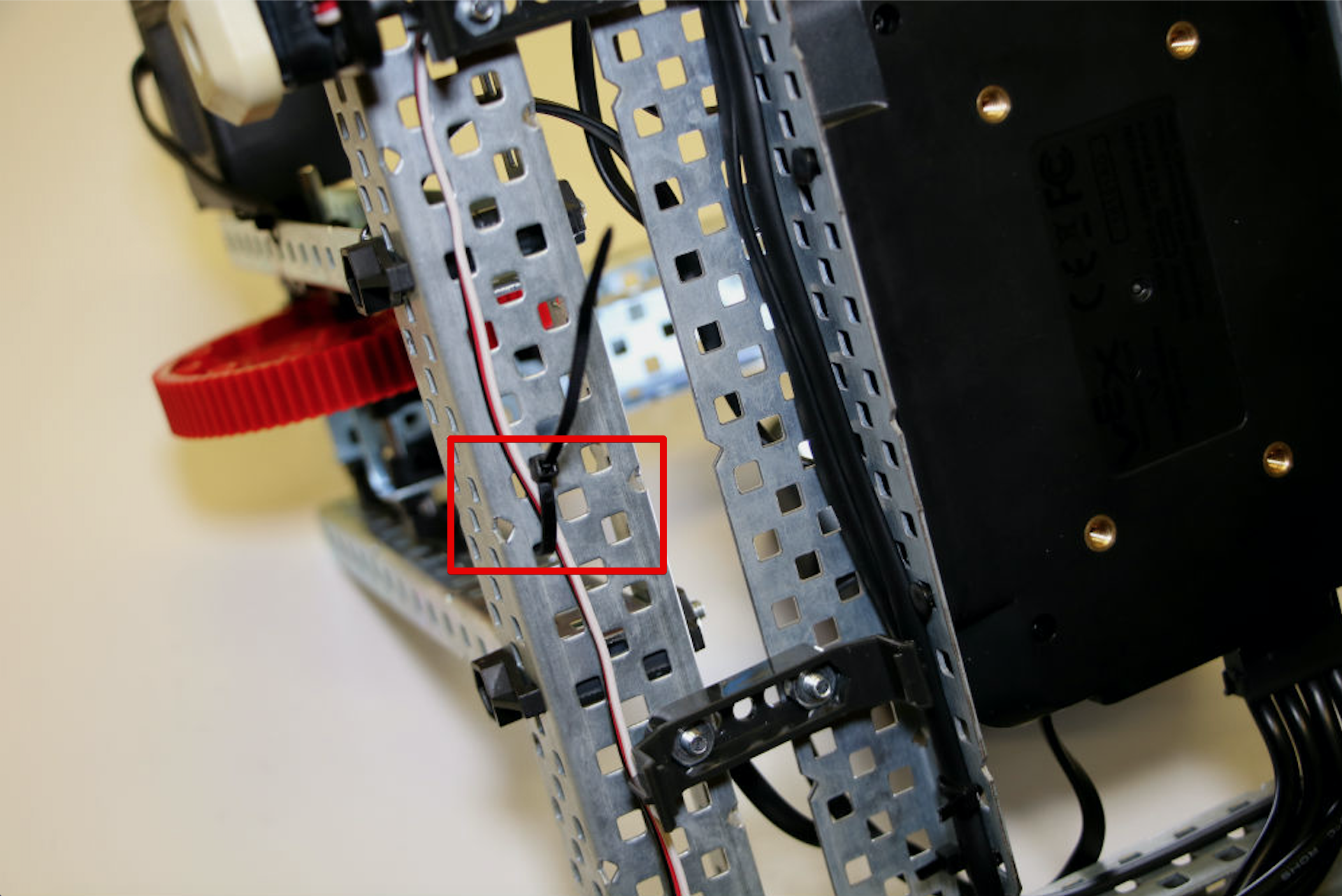

Naudokite užtrauktuką, kad prilaikytumėte kairiojo buferio jungiklio laidą

Diagrama, iliustruojanti įvairių jutiklių sąranką ir prijungimą V5 robotikos sistemoje, išryškinanti jutiklių tipus, prievadus ir laidus, kad būtų galima efektyviai naudoti robotikos projektuose.

Apvyniokite užtrauktuką aplink kairiojo buferio jungiklio laidą tinkamoje C kanalo sijos vietoje, kad jo nepakliūtų akumuliatorius.

PASTABA: Neužveržkite iki galo užtrauktuko, kol laidai nebus prijungti prie smegenų.

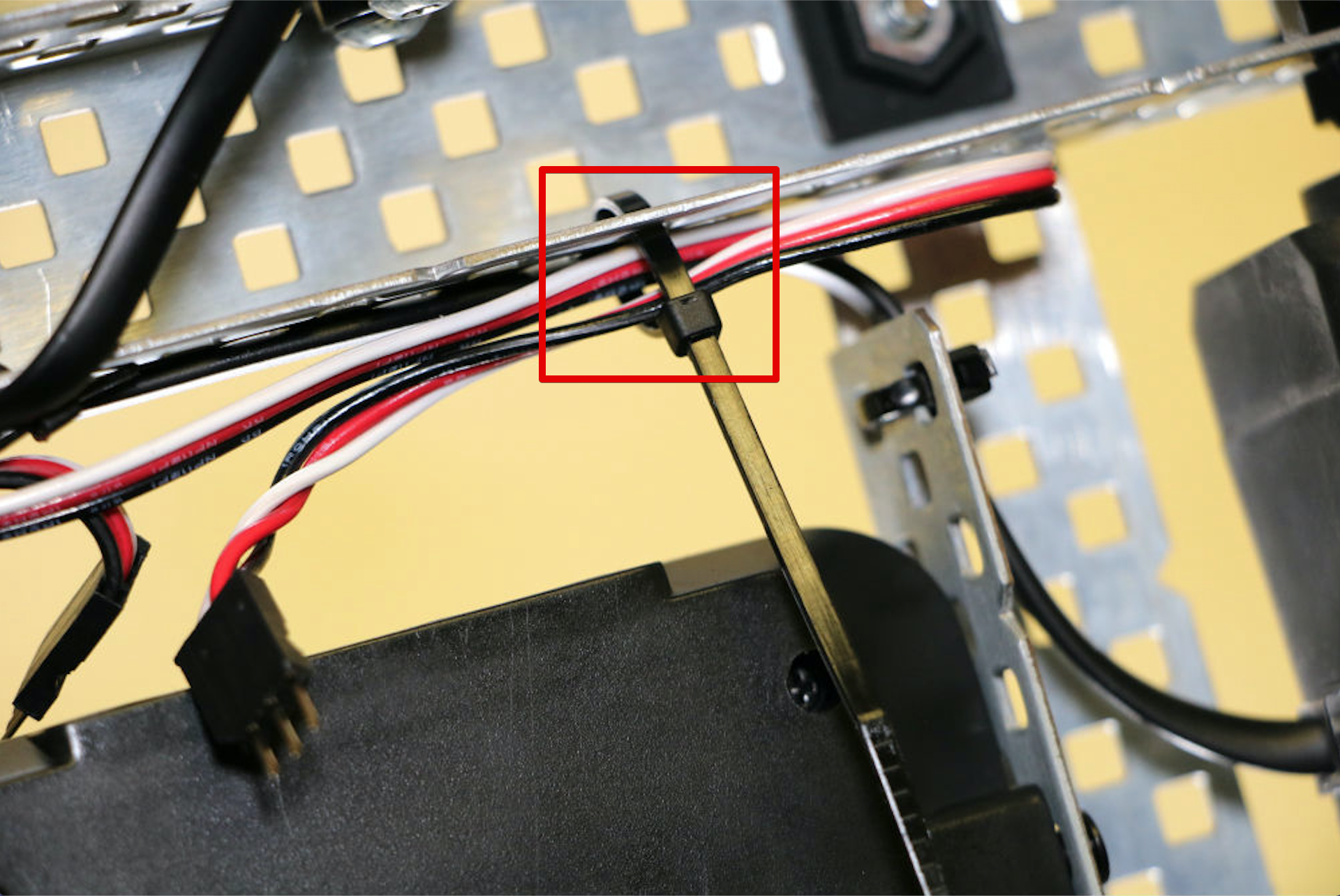

Naudokite užtrauktuką, kad abu laidus laikytų virš akumuliatoriaus spaustuko

Diagrama, iliustruojanti jutiklių sąranką ir naudojimą V5 robotikoje, parodanti įvairius jutiklių tipus ir jų jungtis su V5 smegenimis, kad būtų galima patobulinti robotikos projektų funkcijas.

Apvyniokite antrą užtrauktuką aplink kairiojo ir dešiniojo buferio jungiklių laidus tinkamoje vietoje virš akumuliatoriaus spaustuko, kad jie nekabintų ir nekliudytų kitiems komponentams.

PASTABA:Neužveržkite iki galo užtrauktuko, kol laidai nebus prijungti prie smegenų.

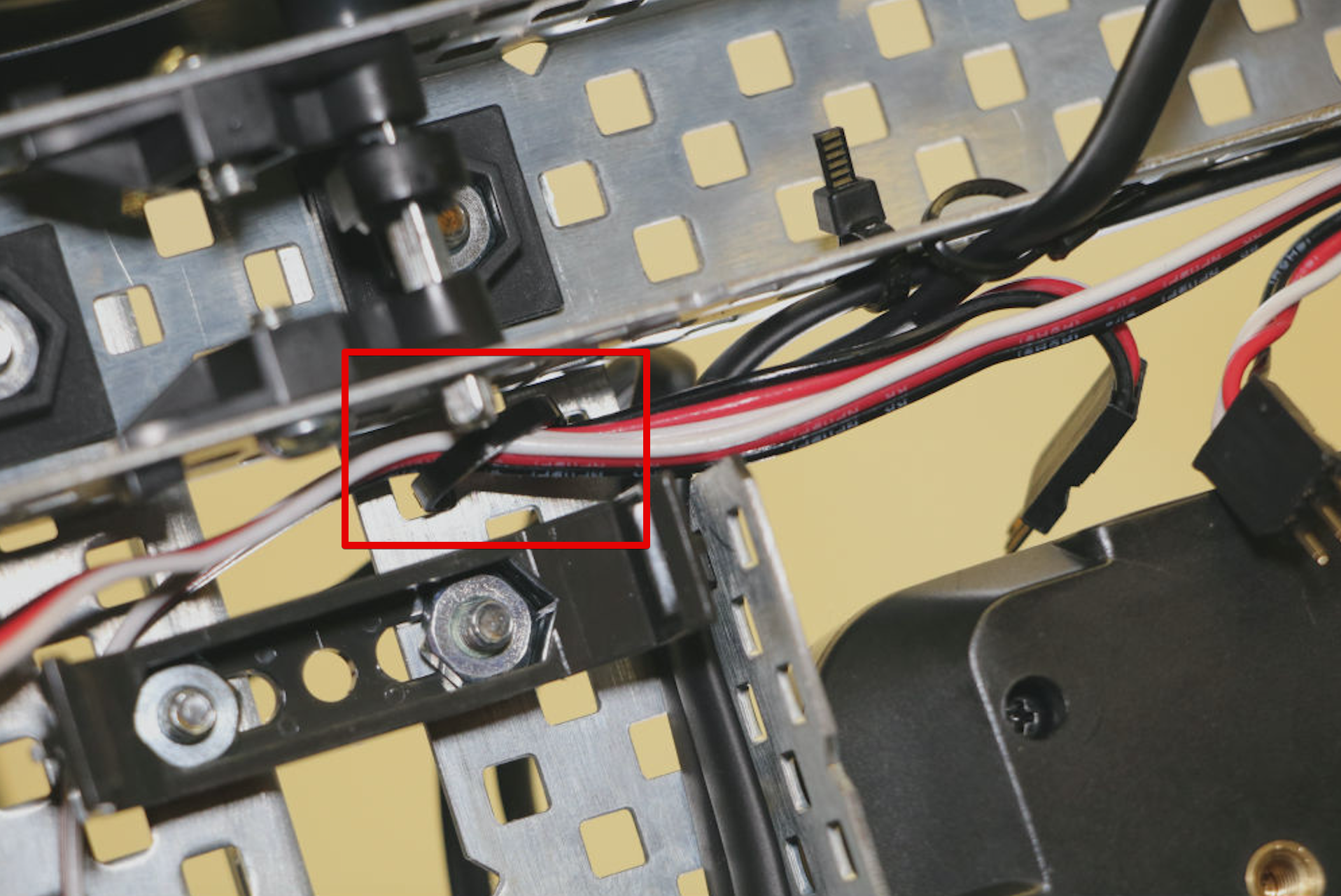

Naudodami paskutinį užtrauktuką, laikykite dešinįjį buferio jungiklio laidą vietoje

Diagrama, iliustruojanti jutiklių sąranką ir naudojimą V5 robotikoje, su pažymėtais komponentais ir jungtimis, kad būtų galima geriau suprasti jutiklių integravimą.

Nuveskite dešiniojo buferio jungiklio laidą išilgai C kanalo pluošto ir už smegenų, tada atgal link trijų laidų prievadų.

Paskutinį užtrauktuką užsukite aplink dvigubą laidą ir per C kanalo spindulį, kad jo nepakliūtų kiti komponentai.

PASTABA:Neužveržkite iki galo užtrauktuko, kol laidai nebus prijungti prie smegenų.

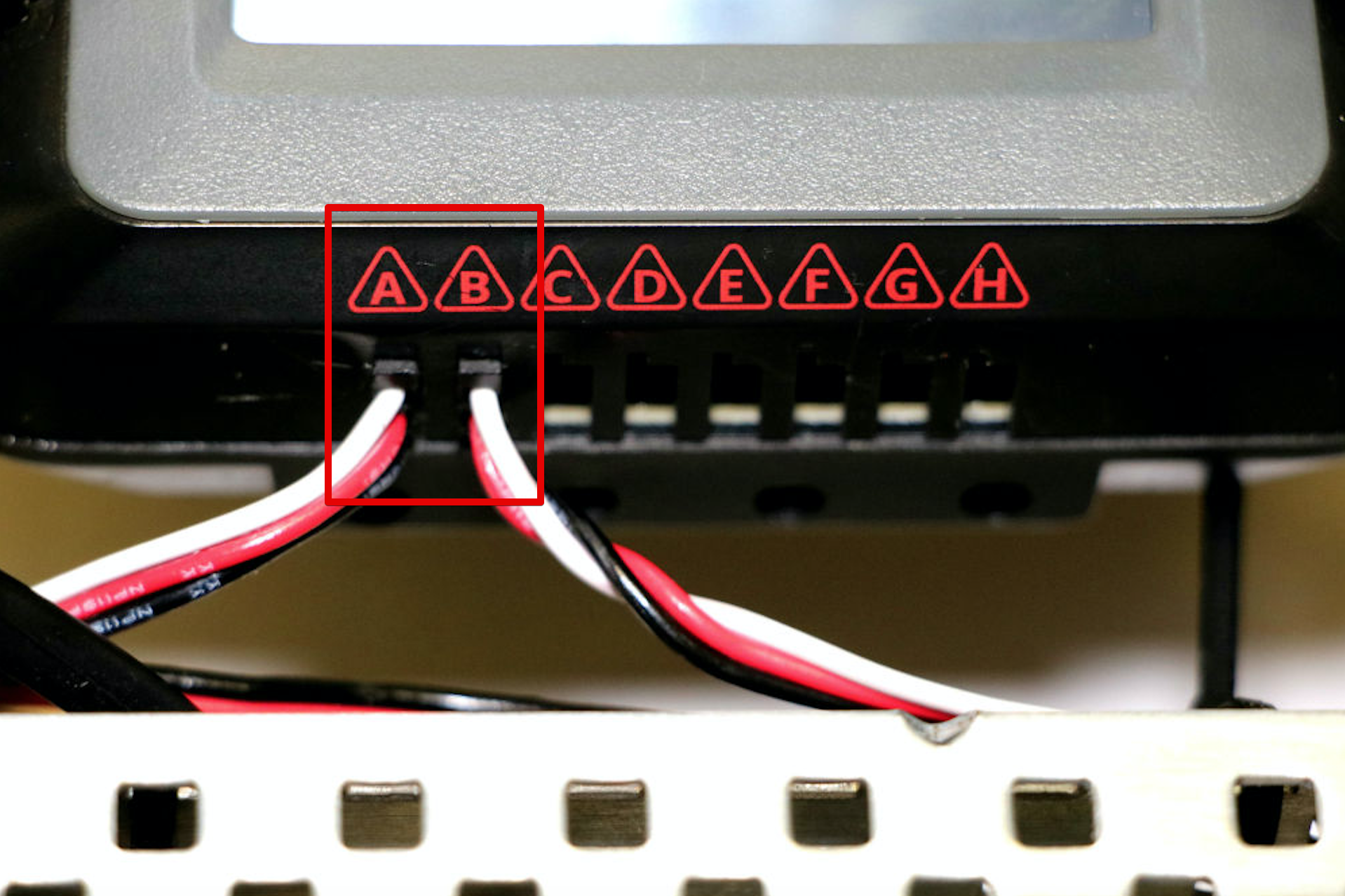

Prijunkite buferio jungiklius prie trijų laidų prievadų ir užbaikite

Diagrama, iliustruojanti jutiklių sąranką ir prijungimą V5 robotikos sistemoje, demonstruojanti įvairius jutiklių tipus ir jų išdėstymą, kad būtų užtikrintas optimalus veikimas robotikos programose.

Prijunkite kairiojo buferio jungiklio laidą prie prievado A ir dešiniojo buferio jungiklio laidą prie prievado B.

Visiškai priveržkite užtrauktukus, kad jie būtų tvirti, tada nupjaukite plastiko perteklių.

Įdėkite V5 akumuliatorių į jo spaustukus ir vėl prijunkite akumuliatorių prie smegenų.

PASTABA: Etiketė (juosta, lipdukai ir kt.) gali būti naudojama ant jutiklio arba bet kurio laidinio komponento, kad būtų galima pažymėti prievadą, prie kurio jis prijungtas.
